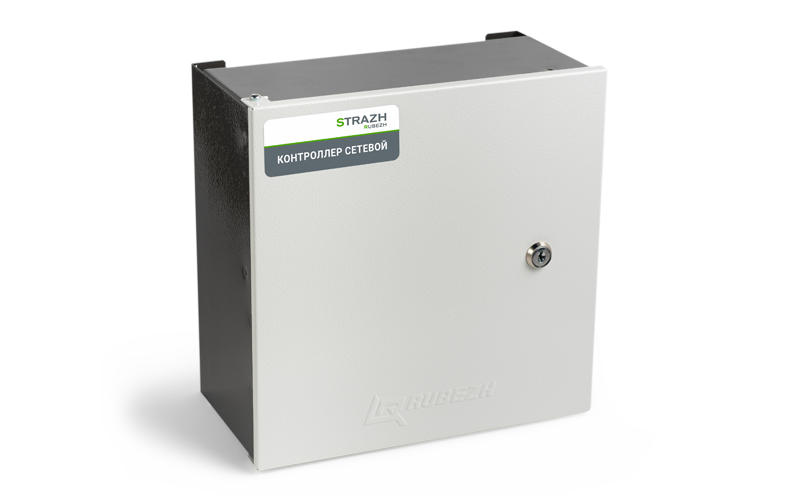

Контроллер STR20-2AP-IP-М

Арт.: RBZ-290389

Сетевой Web-контроллер на ОС Linux в металлическом корпусе для повышения надежности решения с расширенным функционалом,  является ведущим устройством, к которому можно напрямую подключить 4 считывателя по интерфейсу Wiegand, а также всю периферию для 4 точек доступа. К контроллеру также можно подключать считыватели OSDP и при необходимости по интерфейсу RS-485 (протокол OSDP) подключаются модули доступа. Каждый контроллер имеет встроенное ПО, для настройки системы, хранения базы данных, параметров доступа, а также журнал событий. Оснащен встроенным источником питания и местом под АКБ.

Цена по запросу

Контроллер сетевой STR20-2AP-IP-M предназначен для управления точками доступа:

  • односторонней;
  • двусторонней;
  • турникетом;
  • турникетом с картоприемником;
  • шлагбаумом;
  • шлюзом;
  • воротами и т.д.

Контроллер предназначен для работы автономно под управлением встроенного программного обеспечения.

Контроллер предоставляет HTTPS API интеграции и может работать под управлением внешнего ПО верхнего уровня R-PLATFORMA.

Контроллер обеспечивает:

  • хранение и управление информацией RFID картах;
  • хранение и управление информацией о персонале;
  • хранение информации о режимах доступа (временных зон);
  • хранение информации о событиях;
  • сохранение работоспособности при отсутствии связи с ПО верхнего уровня;
  • индикацию режимов работы;
  • питание внешних устройств, подключаемых к контроллерам;
  • автоматическое управление проходом через ТД;
  • объединение контроллеров в кластер по сети Ethernet с совместным поведением;
  • возможность использования функции глобального зонального контроля в пределах одного сегмента контроллеров (а также режима запрета повторного прохода через ТД), с настраиваемым временем контроля.
  • возможность использования режима работы без подключения исполнительных механизмов для учёта рабочего времени.

Питание контроллера осуществляется от встроенного резервированного источника вторичного электропитания, питающегося от сети переменного тока частотой (50 ± 3) Гц напряжением от 140 до 265 В.


Внутри корпуса контроллера STR20-2AP-IP-M размещены:

  1. плата контроллера доступа;
  2. модули внешних подключений контроллера;
  3. клеммные колодки для подключения электропитания;
  4. выключатель подачи напряжения 230 В на источник вторичного электропитания;
  5. индикация состояния источника вторичного электропитания;
  6. источник вторичного электропитания;
  7. аккумуляторная батарея (в комплект поставки не входит);
  8. точка подключения контура заземления.
Смотреть видеоуроки по настройке ПО для СКУД RUBEZH STRAZH

Прошивка для сетевого контроллера STR20

Инструкция по обновлению:

  1. Обновление прошивок контроллеров, должно выполняться одновременно по всему кластеру!
  2. Необходимо открыть каждый контроллер кластера в отдельной вкладке браузера.
  3. В каждом контроллере, перейти в раздел "Обновление" и выбрать файл прошивки.
  4. Одновременно запустить процесс установки обновления на всех контроллерах.
  5. Во время обновления прошивок контроллеров кластера, нельзя редактировать базу данных!

Синхронизация данных между контроллерами кластера с разными версиями ПО, может привести к повреждению базы данных.

Список изменений прошивки для сетевых контроллеров

от 03.10.24 Release 1.4.1:

Новый функционал:

  • Добавлены оповещения через Telegram.
  • РЭ переработан в HTML формат, с быстрым доступом из интерфейса ПО.
  • Добавлена возможность присвоения до 5 профилей доступа одной персоне, с указанием срока действия.
  • Добавлен раздел мониторинга работоспособности системы.
  • Поддержана работа с Modbus RTU на модулях доступа, для увеличения количества реле в системе.

Реализованные улучшения:

  • Оптимизация работы с большими базами данных.
  • Автоматическая проверка качества связи с OSDP устройствами, перед обновлением.
  • Из репликации данных исключены незначительные аппаратные события, для снижения трафика в кластере и нагрузки на память контроллера.
  • В настройках экспорта данных УРВ, можно указать произвольный период времени.
  • При групповом редактировании персон, можно изменить срок действия профиля доступа.
  • Можно добавить виртуальный модуль доступа, для программных интеграций.
  • Оператор поста охраны может не только подтверждать проход, но и запрещать.
  • Кнопка «Настройки контроллера», переместилась в иконку с шестеренкой в верхний правый угол.
  • Игнорирование зонального контроля, для отдельных карт.
  • Обновлен протокол обмена по ONVIF, для поддержки камер с распознаванием ГРЗ.
  • Прочие улучшения.

Исправленные ошибки:

  • Ошибки, приводящие к поломке списка контроллеров кластера.
  • Не работал поиск по сотрудникам и посетителям в журнале событий.
  • В точках прохода, некорректно работал фильтр по контроллеру.
  • Некорректная работа настройки «Задать контроллер из кластера в качестве NTP сервера».
  • Некорректное отображение номера идентификатора из 18-ти знаков и больше.
  • При определенной последовательности действий, разовая карта становилась многоразовой.
  • Большое количество событий из-за дребезга контактов, могло привести к зависанию контроллера.
  • Некорректные статусы в процессе обновления.
  • Разделы «Журнал событий», «Системный журнал», «Пост охраны» и «Карты», не обновляли информацию при первом входе в систему.
  • На графическом плане, не отображались действия, совершенные на других контроллерах кластера.
  • Некорректно работал запрет повторного прохода, при входе в одностороннюю точку прохода.
  • На турникете, где не были указаны датчики прохода, могли фиксироваться несовершенные проходы, вместо совершенных.
  • Можно было удалить единственного администратора системы.
  • После обновления страницы с графическим планом, на нем пропадали активные тревоги.
  • В журнале событий, вместо имени автоматизации, указывался ее UID.
  • При переходе из карточки персоны в карточку идентификатора, новые введенные, но не сохраненные данные, пропадали.
  • В разделе «Пост охраны», в меню «Проходы за сегодня», некорректно отображалось движение из B в A.
  • При добавлении контроллера в кластер, в списке не отображался его IP-адрес до перезагрузки страницы.
  • В настройке отчета экспорта УРВ, нельзя было выбрать зоны.
  • Прочие исправления ошибок.

от 13.07.22  Release 1.2:

  • добавлена поддержка биометрических приборов ZKTECo с версией протокола PUSH 3.x или выше.
  • добавлена возможность экспорта отчетов в PDF.
  • добавлена возможность авторизации на точке прохода по нескольким идентификаторам (многофакторная авторизация).
  • добавлена возможность выбора режима работы для шлюзов.
  • добавлены графические планы.
  • добавлена поддержка протокола OSDP 2.2.
  • добавлен пост охраны для фотоверификации проходов.
  • множественные улучшения и исправления.

Количество подключаемых напрямую Wiegand считывателей
4
Количество карт доступа
100 000 +
Количество событий в журнале
400 000 +
Количество контроллеров в кластере
32
Потребляемая мощность, не более, Вт
40
Напряжение питания
220 В
Размеры корпуса, не более, мм
320 × 320 × 140
Масса, не более, кг
5
Материал корпуса
Металл
Степень защиты оболочки
IР30
Рабочий диапазон температур, °С
от -20 до +50
Параметр Значение
Количество подключаемых напрямую Wiegand считывателей 4
Количество карт доступа 100 000 +
Количество событий в журнале 400 000 +
Количество контроллеров в кластере 32
Потребляемая мощность, не более, Вт 40
Напряжение питания 220 В
Размеры корпуса, не более, мм 320 × 320 × 140
Масса, не более, кг 5
Материал корпуса Металл
Степень защиты оболочки IР30
Рабочий диапазон температур, °С от -20 до +50
