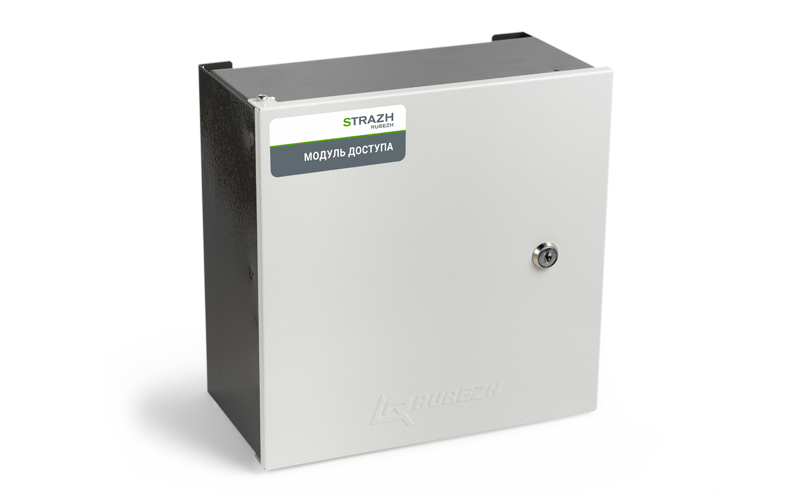

Модуль доступа STR-3AP-M

Арт.: RBZ-298649

Модуль доступа в металлическом корпусе для повышения надежности решения. Предназначен для управления тремя двусторонними или шестью односторонними точками прохода, подключения считывателей Wiegand и периферии точек доступа (кнопка «Выход», СМК, электромагнитный/электромеханический замок, и т.д.). Оснащен встроенным источником питания и местом под АКБ.

Цена по запросу

Модуль доступа STR-3AP-М предназначен для трансляции кодов карт и сигналов от считывателей и датчиков точек доступа в OSDP-протокол и передачи их сетевому контроллеру STR20-IP, STR20-IP-Ent, STR20-1АР-IP-М или STR20-2АР-IP-М, посредством линии RS-485, а также получения команд управления от контроллера (по той же линии через OSDP-протокол) и управления соответствующими преграждающими и вспомогательными устройствами:

  • замками
  • турникетами
  • картоприемниками
  • шлагбаумами
  • шлюзами
  • воротами и т д.

Модуль обеспечивает:

  • подключение считывателей по интерфейсу Wiegand;
  • передачу в контроллер кодов карт со считывателей и символов со считывателей с клавиатурой;
  • калибровку клавиатуры считывателей для использования различных раскладок;
  • управление средствами световой и звуковой индикации считывателей по командам контроллера;
  • передачу в контроллер состояния и изменения состояния входов;
  • передачу в контроллер сигналов о коротком замыкании или обрыве входных датчиков;
  • управление внешними устройствами посредством реле (NC/NO) по командам с контроллера;
  • питание внешних устройств, подключаемых к модулю;
  • установку адреса на шине с помощью DIP-переключателей;
  • программную установку скорости обмена в линии RS-485 по команде с контроллера;
  • автоматическое обнаружение по протоколу OSDP;
  • обновление встроенной прошивки с контроллера.

Питание модуля доступа STR-1AP-М осуществляется от встроенного резервированного источника вторичного электропитания, питающегося от сети переменного тока частотой (50 ± 3) Гц напряжением от 140 до 265 В.

Модуль доступа не содержит логики управления точками прохода. Он является устройством преобразования интерфейса подключения стандартной периферии в OSDP протокол и требует наличия контроллера для реализации алгоритмов управления точкой доступа.

Внутри корпуса модуля размещены:

  1. модуль внешних подключений;
  2. клеммные колодки для подключения электропитания;
  3. выключатель подачи напряжения 230 В на источник вторичного электропитания;
  4. индикация состояния источника вторичного электропитания;
  5. источник вторичного электропитания;
  6. аккумуляторная батарея (в комплект поставки не входит);
  7. точка подключения контура заземления.

Плата модуля внешних подключений:


На модуле внешних подключений расположены:

  • клеммная колодка питания;
  • контакты датчика вскрытия корпуса – закрыты перемычкой;
  • два свободно программируемых входа типа «сухой контакт» SENS1, SENS2 с контролем целостности линии.
  • два семиконтактных разъема типа Wiegand для подключения считывателей;
  • два разъема интерфейса RS-485 (OSPD) для подключения к шине платы контроллера.
  • перемычки терминатора шины;
  • четыре входа для подключения датчиков точки прохода (датчик двери/турникета, кнопка запроса на выход);
  • две клеммные колодки для подключения к двум реле с НЗ и НР контактами (с дополнительными контактами для удобства монтажа);
  • колодка установки адреса на шине OSDP;
  • перемычки ACT-LED и ACT-BEEP, управляющие инверсией сигналов световой индикации и звуковой сигнализации;

Cветодиодные индикаторы, отображающие текущее состояние модулей:

  • POWER- наличие питания;
  • ERROR- наличие ошибки;
  • RS-485-1- наличие связи по первому каналу OSDP;
  • RS-485-1- наличие связи по второму каналу OSDP.


    Прошивка для модулей доступа STR
    Список изменений прошивок 1.2(3).1.0.21 для модулей доступа:

    от 23.05.23

    • Поддержка Wiegand-6
    • Новый загрузчик
    • Обновление без прекращения работоспособности

    Максимальная потребляемая мощность, Вт, не более
    40
    Масса, не более, г
    5000
    Количество входов Wiegand для подключения внешних считывателей
    6
    Количество входов с контролем линии типа «сухой контакт»
    18
    Напряжение питания
    220 В
    Размеры корпуса, не более, мм
    320 × 320 × 140
    Количество релейных выходов типа «сухой контакт» (NC/NO)
    6
    Максимальный постоянный ток, коммутируемый реле, А
    3
    Максимальное напряжение, коммутируемое реле, В
    30
    Максимальный ток источника питания, А
    2
    Типовое количество обслуживаемых точек прохода
    3 двусторонних или 6 односторонних
    Емкость АКБ, А·ч
    4,5
    Тип подключения считывателей
    Wiegand (24, 26, 33, 34, 35, 37, 40, 42, 48, 50, 56, 58, 64, 66, 72, 74, 80)
    Материал корпуса
    Металл
    Рабочий диапазон температур, °С
    от -20 до +50
    Параметр Значение
    Максимальная потребляемая мощность, Вт, не более 40
    Масса, не более, г 5000
    Количество входов Wiegand для подключения внешних считывателей 6
    Количество входов с контролем линии типа «сухой контакт» 18
    Напряжение питания 220 В
    Размеры корпуса, не более, мм 320 × 320 × 140
    Количество релейных выходов типа «сухой контакт» (NC/NO) 6
    Максимальный постоянный ток, коммутируемый реле, А 3
    Максимальное напряжение, коммутируемое реле, В 30
    Максимальный ток источника питания, А 2
    Типовое количество обслуживаемых точек прохода 3 двусторонних или 6 односторонних
    Емкость АКБ, А·ч 4,5
    Тип подключения считывателей Wiegand (24, 26, 33, 34, 35, 37, 40, 42, 48, 50, 56, 58, 64, 66, 72, 74, 80)
    Материал корпуса Металл
    Рабочий диапазон температур, °С от -20 до +50
