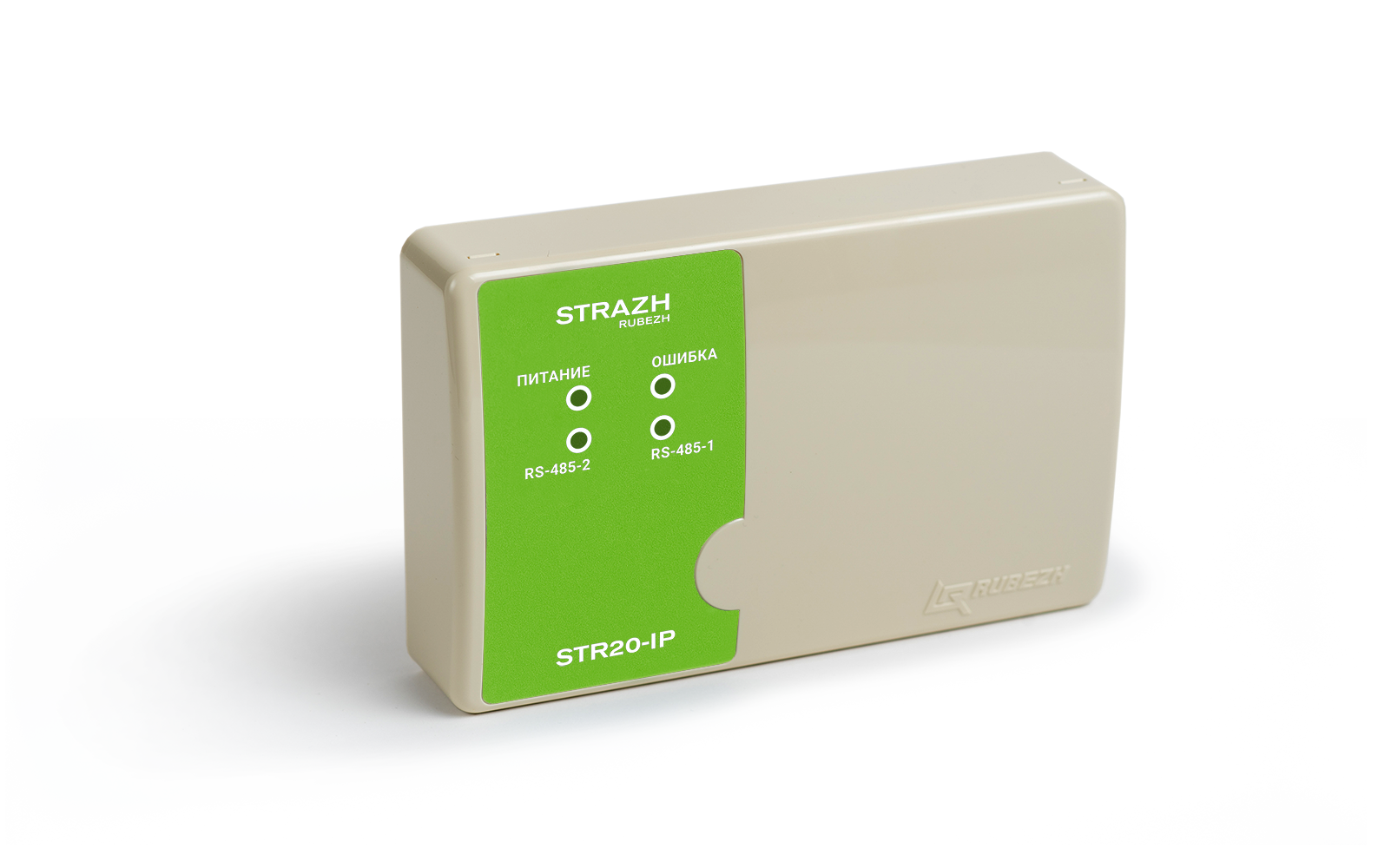

Контроллер STR20-IP-Ent

Арт.: RBZ-269655

Сетевой Web-контроллер на ОС Linux с расширенным функционалом, является ведущим устройством, к которому по интерфейсу RS-485 (протокол OSDP) подключаются модули доступа и считыватели OSDP. Каждый контроллер имеет встроенное ПО, для настройки системы, хранения базы данных, параметров доступа, а также журнал событий.

82 500 ₽* /шт.
* Рекомендуемая цена производителя

Сетевые контроллеры STR20-IР-Ent предназначены для управления точками доступа:

  • односторонней;
  • двусторонней;
  • турникетом;
  • турникетом с картоприемником;
  • шлагбаумом;
  • шлюзом;
  • воротами и т. д.

Контроллеры предназначены для работы под управлением встроенного программного обеспечения. Настройка, мониторинг, выгрузка отчетов и т.д., производится через встроенное ПО, путем обращения к нему через WEB-браузер по IP-адресу.

Контроллеры обеспечивают:

  • хранение и управление информацией о RFID картах;
  • хранение и управление информацией о персонале;
  • хранение информации о режимах доступа (временных зон);
  • хранение информации о событиях;
  • индикацию режимов работы;
  • автоматическое управление проходами через ТД;
  • объединение контроллеров в кластер посети Ethernet;
  • возможность использования функции глобального зонального контроля в пределах одного сегмента контроллеров (а также режима запрета повторного прохода через ТД), с настраиваемым временем контроля;
  • возможность использования режима работы без подключения исполнительных механизмов для учёта рабочего времени
Плата контроллера содержит разъем для установки вычислительного модуля Raspberry PI CM3 (СМ3+).

На плате расположены:

  • клеммная колодка питания;
  • разъем Ethernet для подключения к сети;
  • микропереключатель вскрытия корпуса и контакты внешнего датчика вскрытия корпуса;
  • кнопка RESET;
  • два входа типа «сухой контакт» SENS1, SENS2 с контролем целостности линии. Входы могут быть использованы для подключения к системе аварийной разблокировки точек прохода, к датчику контроля внешнего питания, к датчику отрыва от стены и прочим датчикам;
  • два разъема линии RS-485 (OSDP) для подключения модулей внешних подключений и OSDP считывателей (интерфейсы независимые и могут использоваться для подключения двух шин периферийных устройств);
  • гнездо с элементом питания часов реального времени;
  • USB-разъем для подключения дополнительных устройств, при наличии соответствующей поддержки в прошивке устройства. К примеру можно подключить сетевой Wi-Fi адаптер;
  • микро USB-разъем для внутреннего использования (не предназначен для пользователей);
  • светодиодные индикаторы, отображающие текущее состояние контроллера:
  • наличие питания,
  • наличие ошибки или уведомления об особом режиме работы,
  • наличие связи по первому каналу OSDP,
  • наличие связи по второму каналу OSDP.
Смотреть видеоуроки по настройке ПО для СКУД RUBEZH STRAZH

Прошивка для сетевого контроллера STR20

Инструкция по обновлению:

  1. Обновление прошивок контроллеров, должно выполняться одновременно по всему кластеру!
  2. Необходимо открыть каждый контроллер кластера в отдельной вкладке браузера.
  3. В каждом контроллере, перейти в раздел "Обновление" и выбрать файл прошивки.
  4. Одновременно запустить процесс установки обновления на всех контроллерах.
  5. Во время обновления прошивок контроллеров кластера, нельзя редактировать базу данных!

Синхронизация данных между контроллерами кластера с разными версиями ПО, может привести к повреждению базы данных.

Список изменений прошивки для сетевых контроллеров

от 03.10.24 Release 1.4.1:

Новый функционал:

  • Добавлены оповещения через Telegram.
  • РЭ переработан в HTML формат, с быстрым доступом из интерфейса ПО.
  • Добавлена возможность присвоения до 5 профилей доступа одной персоне, с указанием срока действия.
  • Добавлен раздел мониторинга работоспособности системы.
  • Поддержана работа с Modbus RTU на модулях доступа, для увеличения количества реле в системе.

Реализованные улучшения:

  • Оптимизация работы с большими базами данных.
  • Автоматическая проверка качества связи с OSDP устройствами, перед обновлением.
  • Из репликации данных исключены незначительные аппаратные события, для снижения трафика в кластере и нагрузки на память контроллера.
  • В настройках экспорта данных УРВ, можно указать произвольный период времени.
  • При групповом редактировании персон, можно изменить срок действия профиля доступа.
  • Можно добавить виртуальный модуль доступа, для программных интеграций.
  • Оператор поста охраны может не только подтверждать проход, но и запрещать.
  • Кнопка «Настройки контроллера», переместилась в иконку с шестеренкой в верхний правый угол.
  • Игнорирование зонального контроля, для отдельных карт.
  • Обновлен протокол обмена по ONVIF, для поддержки камер с распознаванием ГРЗ.
  • Прочие улучшения.

Исправленные ошибки:

  • Ошибки, приводящие к поломке списка контроллеров кластера.
  • Не работал поиск по сотрудникам и посетителям в журнале событий.
  • В точках прохода, некорректно работал фильтр по контроллеру.
  • Некорректная работа настройки «Задать контроллер из кластера в качестве NTP сервера».
  • Некорректное отображение номера идентификатора из 18-ти знаков и больше.
  • При определенной последовательности действий, разовая карта становилась многоразовой.
  • Большое количество событий из-за дребезга контактов, могло привести к зависанию контроллера.
  • Некорректные статусы в процессе обновления.
  • Разделы «Журнал событий», «Системный журнал», «Пост охраны» и «Карты», не обновляли информацию при первом входе в систему.
  • На графическом плане, не отображались действия, совершенные на других контроллерах кластера.
  • Некорректно работал запрет повторного прохода, при входе в одностороннюю точку прохода.
  • На турникете, где не были указаны датчики прохода, могли фиксироваться несовершенные проходы, вместо совершенных.
  • Можно было удалить единственного администратора системы.
  • После обновления страницы с графическим планом, на нем пропадали активные тревоги.
  • В журнале событий, вместо имени автоматизации, указывался ее UID.
  • При переходе из карточки персоны в карточку идентификатора, новые введенные, но не сохраненные данные, пропадали.
  • В разделе «Пост охраны», в меню «Проходы за сегодня», некорректно отображалось движение из B в A.
  • При добавлении контроллера в кластер, в списке не отображался его IP-адрес до перезагрузки страницы.
  • В настройке отчета экспорта УРВ, нельзя было выбрать зоны.
  • Прочие исправления ошибок.

от 13.07.22  Release 1.2:

  • добавлена поддержка биометрических приборов ZKTECo с версией протокола PUSH 3.x или выше.
  • добавлена возможность экспорта отчетов в PDF.
  • добавлена возможность авторизации на точке прохода по нескольким идентификаторам (многофакторная авторизация).
  • добавлена возможность выбора режима работы для шлюзов.
  • добавлены графические планы.
  • добавлена поддержка протокола OSDP 2.2.
  • добавлен пост охраны для фотоверификации проходов.
  • множественные улучшения и исправления.

Количество карт доступа
100 000
Количество событий в журнале
400 000
Масса, не более, г
250
Размеры корпуса, не более, мм
108 × 170 × 42
Количество управляемых точек прохода через подключаемые модули доступа
10 двусторонних или 20 односторонних
Количество контроллеров в автономном кластере
32
Диапазон напряжения питания, В
от 12 до 24 постоянного тока
Степень защиты оболочки
IP20
Рабочий диапазон температур, °С
от -20 до +50
Параметр Значение
Количество карт доступа 100 000
Количество событий в журнале 400 000
Масса, не более, г 250
Размеры корпуса, не более, мм 108 × 170 × 42
Количество управляемых точек прохода через подключаемые модули доступа 10 двусторонних или 20 односторонних
Количество контроллеров в автономном кластере 32
Диапазон напряжения питания, В от 12 до 24 постоянного тока
Степень защиты оболочки IP20
Рабочий диапазон температур, °С от -20 до +50
