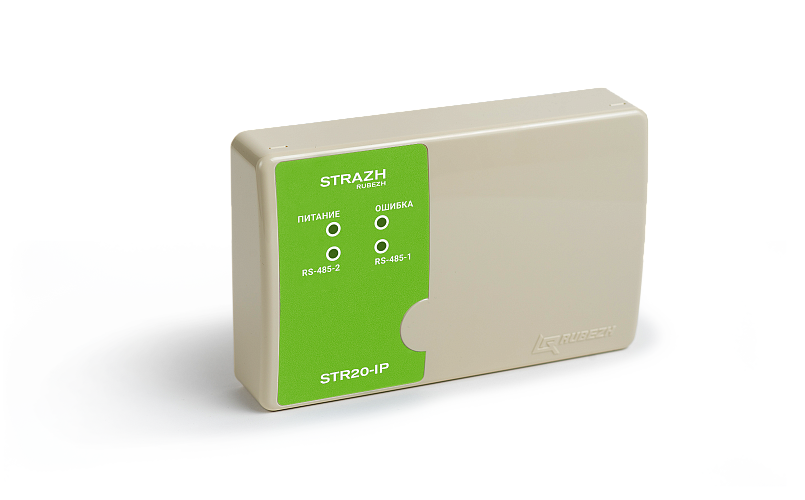

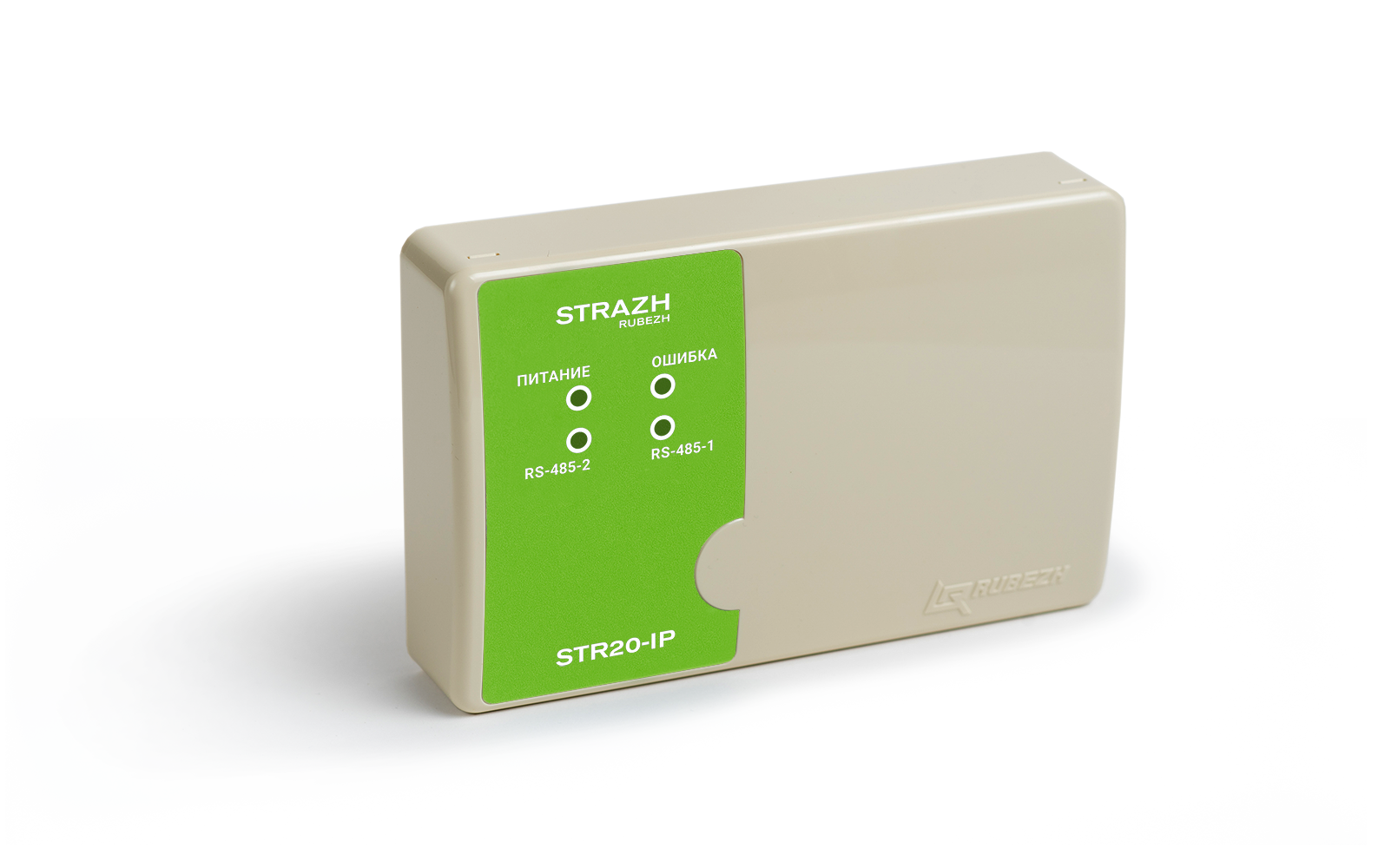

Контроллер STR20-IP

    Арт.: RBZ-269652
    СКУД RUBEZH STRAZH Системы контроля и управления доступом СКУД на базе OSDP-периферии

    Сетевой Web-контроллер на ОС Linux с базовым функционалом, является ведущим устройством, к которому по интерфейсу RS-485 (протокол OSDP) подключаются модули доступа и считыватели OSDP. Каждый контроллер имеет встроенное ПО, для настройки системы, хранения базы данных, параметров доступа, а также журнал событий.

    64 500 ₽* /шт.
    * Рекомендуемая цена производителя
    Где купить?
    Видеообзор

    Сетевые контроллеры STR20-IР  предназначены для управления точками доступа:

    • односторонней;
    • двусторонней;
    • турникетом;
    • турникетом с картоприемником;
    • шлагбаумом;
    • шлюзом;
    • воротами и т. д.

    Контроллеры предназначены для работы под управлением встроенного программного обеспечения. Настройка, мониторинг, выгрузка отчетов и т.д., производится через встроенное ПО, путем обращения к нему через WEB-браузер по IP-адресу.

    Контроллеры обеспечивают:

    • хранение и управление информацией о RFID картах;
    • хранение и управление информацией о персонале;
    • хранение информации о режимах доступа (временных зон);
    • хранение информации о событиях;
    • индикацию режимов работы;
    • автоматическое управление проходами через ТД;
    • объединение контроллеров в кластер посети Ethernet;
    • возможность использования функции глобального зонального контроля в пределах одного сегмента контроллеров (а также режима запрета повторного прохода через ТД), с настраиваемым временем контроля;
    • возможность использования режима работы без подключения исполнительных механизмов для учёта рабочего времени.

    Плата контроллера содержит разъем для установки вычислительного модуля Raspberry PI CM3 (СМ3+).

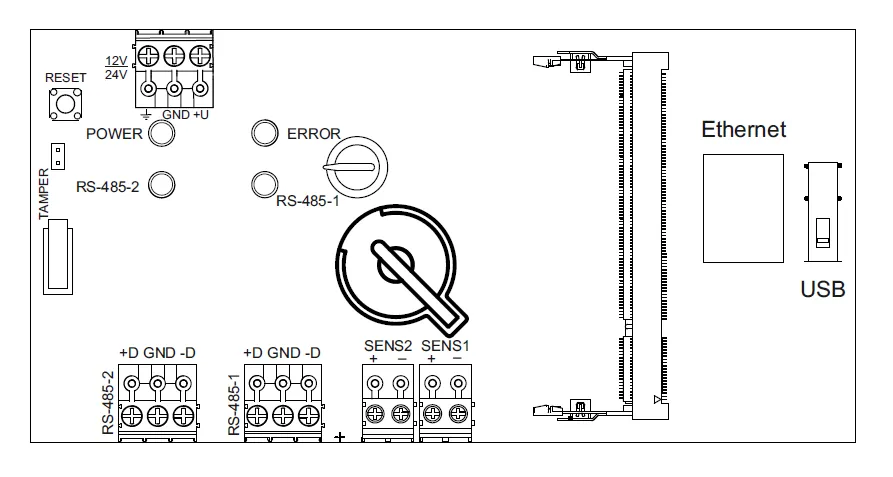

    На плате расположены:

    • клеммная колодка питания;
    • разъем Ethernet для подключения к сети;
    • микропереключатель вскрытия корпуса и контакты внешнего датчика вскрытия корпуса;
    • кнопка RESET;
    • два входа типа «сухой контакт» SENS1, SENS2 с контролем целостности линии. Входы могут быть использованы для подключения к системе аварийной разблокировки точек прохода, к датчику контроля внешнего питания, к датчику отрыва от стены и прочим датчикам;
    • два разъема линии RS-485 (OSDP) для подключения модулей внешних подключений и OSDP считывателей (интерфейсы независимые и могут использоваться для подключения двух шин периферийных устройств);
    • гнездо с элементом питания часов реального времени;
    • USB-разъем для подключения дополнительных устройств, при наличии соответствующей поддержки в прошивке устройства. К примеру можно подключить сетевой Wi-Fi адаптер;
    • микро USB-разъем для внутреннего использования (не предназначен для пользователей).

    Cветодиодные индикаторы, отображающие текущее состояние контроллера:

    • наличие питания,
    • наличие ошибки или уведомления об особом режиме работы,
    • наличие связи по первому каналу OSDP,
    • наличие связи по второму каналу OSDP.
    Смотреть видеоуроки по настройке ПО для СКУД RUBEZH STRAZH

    Прошивка для сетевого контроллера STR20

    Инструкция по обновлению:

    1. Обновление прошивок контроллеров, должно выполняться одновременно по всему кластеру!
    2. Необходимо открыть каждый контроллер кластера в отдельной вкладке браузера.
    3. В каждом контроллере, перейти в раздел "Обновление" и выбрать файл прошивки.
    4. Одновременно запустить процесс установки обновления на всех контроллерах.

    5. Во время обновления прошивок контроллеров кластера, нельзя редактировать базу данных!

    Синхронизация данных между контроллерами кластера с разными версиями ПО, может привести к повреждению базы данных.

    Список изменений прошивки для сетевых контроллеров

    от 03.10.24 Release 1.4.1:

    Новый функционал:

    • Добавлены оповещения через Telegram.
    • РЭ переработан в HTML формат, с быстрым доступом из интерфейса ПО.
    • Добавлена возможность присвоения до 5 профилей доступа одной персоне, с указанием срока действия.
    • Добавлен раздел мониторинга работоспособности системы.
    • Поддержана работа с Modbus RTU на модулях доступа, для увеличения количества реле в системе.

    Реализованные улучшения:

    • Оптимизация работы с большими базами данных.
    • Автоматическая проверка качества связи с OSDP устройствами, перед обновлением.
    • Из репликации данных исключены незначительные аппаратные события, для снижения трафика в кластере и нагрузки на память контроллера.
    • В настройках экспорта данных УРВ, можно указать произвольный период времени.
    • При групповом редактировании персон, можно изменить срок действия профиля доступа.
    • Можно добавить виртуальный модуль доступа, для программных интеграций.
    • Оператор поста охраны может не только подтверждать проход, но и запрещать.
    • Кнопка «Настройки контроллера», переместилась в иконку с шестеренкой в верхний правый угол.
    • Игнорирование зонального контроля, для отдельных карт.
    • Обновлен протокол обмена по ONVIF, для поддержки камер с распознаванием ГРЗ.
    • Прочие улучшения.

    Исправленные ошибки:

    • Ошибки, приводящие к поломке списка контроллеров кластера.
    • Не работал поиск по сотрудникам и посетителям в журнале событий.
    • В точках прохода, некорректно работал фильтр по контроллеру.
    • Некорректная работа настройки «Задать контроллер из кластера в качестве NTP сервера».
    • Некорректное отображение номера идентификатора из 18-ти знаков и больше.
    • При определенной последовательности действий, разовая карта становилась многоразовой.
    • Большое количество событий из-за дребезга контактов, могло привести к зависанию контроллера.
    • Некорректные статусы в процессе обновления.
    • Разделы «Журнал событий», «Системный журнал», «Пост охраны» и «Карты», не обновляли информацию при первом входе в систему.
    • На графическом плане, не отображались действия, совершенные на других контроллерах кластера.
    • Некорректно работал запрет повторного прохода, при входе в одностороннюю точку прохода.
    • На турникете, где не были указаны датчики прохода, могли фиксироваться несовершенные проходы, вместо совершенных.
    • Можно было удалить единственного администратора системы.
    • После обновления страницы с графическим планом, на нем пропадали активные тревоги.
    • В журнале событий, вместо имени автоматизации, указывался ее UID.
    • При переходе из карточки персоны в карточку идентификатора, новые введенные, но не сохраненные данные, пропадали.
    • В разделе «Пост охраны», в меню «Проходы за сегодня», некорректно отображалось движение из B в A.
    • При добавлении контроллера в кластер, в списке не отображался его IP-адрес до перезагрузки страницы.
    • В настройке отчета экспорта УРВ, нельзя было выбрать зоны.
    • Прочие исправления ошибок.

    от 13.07.22  Release 1.2:

    • добавлена поддержка биометрических приборов ZKTECo с версией протокола PUSH 3.x или выше.
    • добавлена возможность экспорта отчетов в PDF.
    • добавлена возможность авторизации на точке прохода по нескольким идентификаторам (многофакторная авторизация).
    • добавлена возможность выбора режима работы для шлюзов.
    • добавлены графические планы.
    • добавлена поддержка протокола OSDP 2.2.
    • добавлен пост охраны для фотоверификации проходов.
    • множественные улучшения и исправления.

    Количество карт доступа
    10 000
    Количество событий в журнале
    400 000
    Масса, не более, г
    250
    Размеры корпуса, не более, мм
    108 × 170 × 42
    Количество управляемых точек прохода через подключаемые модули доступа
    10 двусторонних или 20 односторонних
    Количество контроллеров в автономном кластере
    8
    Диапазон напряжения питания, В
    от 12 до 24 постоянного тока
    Степень защиты оболочки
    IP20
    Рабочий диапазон температур, °С
    от -20 до +50
    Параметр Значение
    Количество карт доступа 10 000
    Количество событий в журнале 400 000
    Масса, не более, г 250
    Размеры корпуса, не более, мм 108 × 170 × 42
    Количество управляемых точек прохода через подключаемые модули доступа 10 двусторонних или 20 односторонних
    Количество контроллеров в автономном кластере 8
    Диапазон напряжения питания, В от 12 до 24 постоянного тока
    Степень защиты оболочки IP20
    Рабочий диапазон температур, °С от -20 до +50
