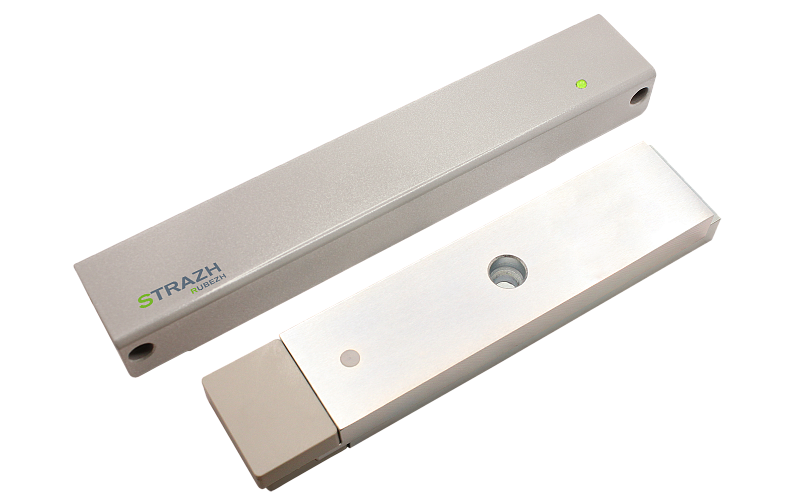

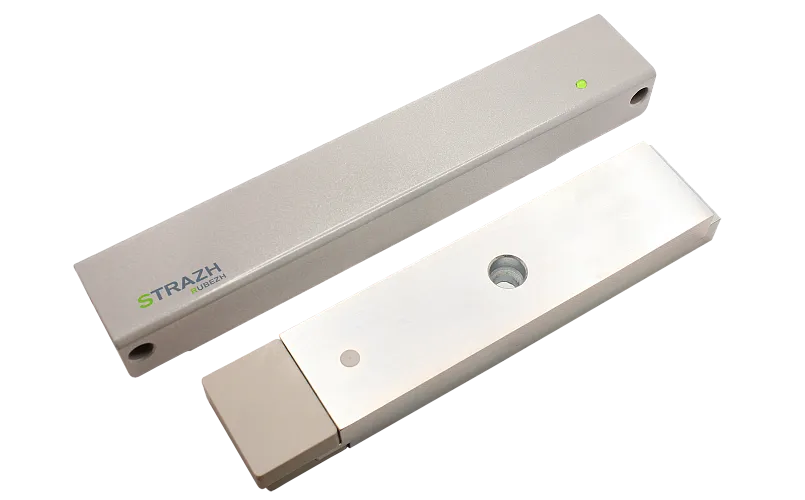

Адресный накладной электромагнитный замок STR-ALM-300P OSDP 12 предназначен для применения в системах контроля доступа, построенных на базе контроллеров RUBEZH STRAZH, работающих по протоколу OSDP.
Благодаря тому, что замок STR-ALM-300P поддерживает протокол OSDP, стало возможным организовать точку доступа типа "дверь" без использования преобразователей, конвертеров и модулей, применяя только OSDP периферию. Данный подход значительно повышает надежность системы благодаря контролю работоспособности линии связи до каждого средства контроля доступа. Также данный подход значительно упрощает монтаж и проектирование СКУД.
Преимущества OSDP-замков
- контроль работоспособности всех замков в системе;
- удалённое управление замками;
- экономия на кабельной продукции при монтаже;
- подключение напрямую к контроллеру (модуль доступа не нужен);
- упрощение проектирования за счет снижения числа соединений и количества элементов для организации точки доступа.
Подключение
Электромагнитный замок STR-ALM-300P подключается как OSDP-устройство непосредственно в линию интерфейса RS-485 (протокола OSDP) от контроллера STR20-IP (или STR20-IP-ENT, STR20-1AP-IP-M, STR20-2AP-IP-M). С учетом технических характеристик контроллеров (к каждому контроллеру СКУД RUBEZH STRAZH можно подключить до 30 OSDP-устройств, из которых не более 20 считывателей) к одному контроллеру можно подключить 15 OSDP-замков (в случае организации 15 точек доступа типа "односторонняя дверь" (считыватель-кнопка) с применением OSDP-считывателей и кнопок запроса на выход, подключающихся непосредственно к считывателям). Также отличительной особенностью замка является наличие встроенного датчика положения двери (геркона).

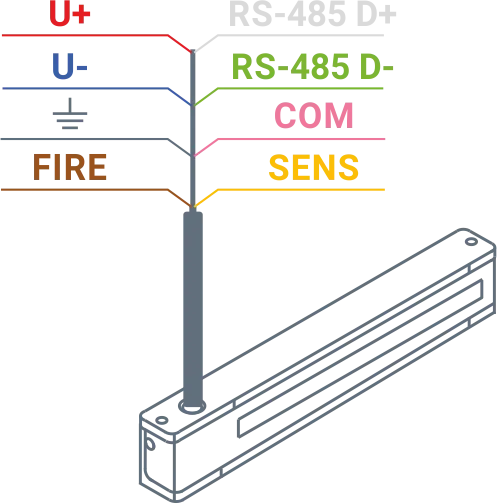

Цепь | Цвет провода | Назначение цепи |
U+ | Красный | Питание (12В или 24В) |
U- | Синий | Питание (12В или 24В) |
RS-485 D+ | Белый | Подключение к контроллеру |
RS-485 D- | Зеленый | Подключение к контроллеру |
FIRE | Коричневый | Вход независимого управления разблокировкой |
SENS | Желтый | Свободно программируемый вход |
COM | Розовый | Подключение экрана кабеля RS-485 |
Серый | Заземление |
Применение и особенности
Предназначен для установки на деревянные и металлические двери внутри помещений.
Оснащение замка:
- датчик положения двери «открыто/закрыто» (геркон);
- световая индикация состояния замка.
Комплект поставки замка:
- корпус замка,
- якорь,
- штифт,
- комплект крепления якоря.
С данным замком совместимо следующие оборудование:
Наименование |
Описание |
Производитель |
Уголок для крепления корпуса замка |
Россия, | |
Планка для обеспечения зазора 3 мм между корпусной частью замка и дверной коробкой | ||
Монтажный комплект для крепления корпуса замка к уголку | ||
Монтажный комплект для крепления корпуса замка на уголке с декоративным кожухом в цвет замка | ||
Монтажный комплект для крепления замка на дверях, открывающихся внутрь | ||
Комплект смещения для регулируемой установки якоря замка на расстоянии от 8 до 34 мм от полотна двери | ||
Монтажный комплект для крепления якоря замка без сверления сквозного отверстия в двери |
