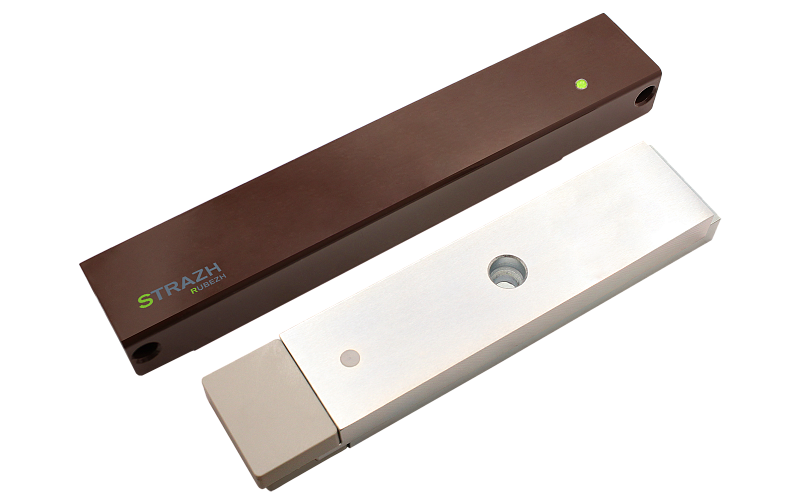

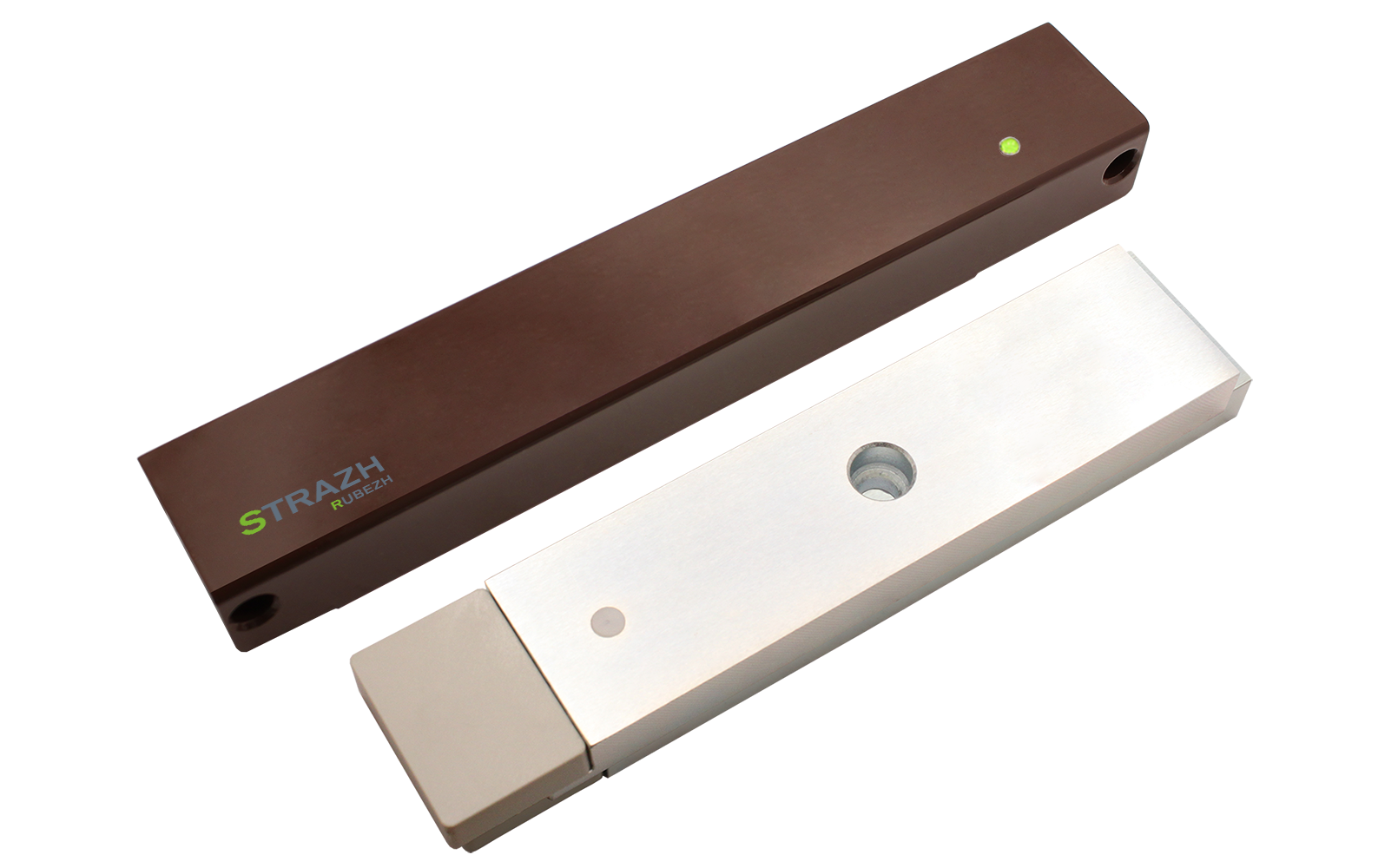

STR-ALM-300P OSDP 12 (Коричневый)

Арт.: RBZ-377499

OSDP накладной электромагнитный замок STR-ALM-300P OSDP 12 предназначен для применения в системах контроля доступа, построенных на базе контроллеров RUBEZH STRAZH, работающих по протоколу OSDP.

Цена по запросу

Адресный накладной электромагнитный замок STR-ALM-300P OSDP 12 предназначен для применения в системах контроля доступа, построенных на базе контроллеров RUBEZH STRAZH, работающих по протоколу OSDP.

Благодаря тому, что замок STR-ALM-300P поддерживает протокол OSDP, стало возможным организовать точку доступа типа "дверь" без использования преобразователей, конвертеров и модулей, применяя только OSDP периферию. Данный подход значительно повышает надежность системы благодаря контролю работоспособности линии связи до каждого средства контроля доступа. Также данный подход значительно упрощает монтаж и проектирование СКУД.

Преимущества OSDP-замков
  • контроль работоспособности всех замков в системе;
  • удалённое управление замками;
  • экономия на кабельной продукции при монтаже;
  • подключение напрямую к контроллеру (модуль доступа не нужен);
  • упрощение проектирования за счет снижения числа соединений и количества элементов для организации точки доступа.
Подключение

Электромагнитный замок STR-ALM-300P подключается как OSDP-устройство непосредственно в линию интерфейса RS-485 (протокола OSDP) от контроллера STR20-IP (или STR20-IP-ENT, STR20-1AP-IP-M, STR20-2AP-IP-M). С учетом технических характеристик контроллеров (к каждому контроллеру СКУД RUBEZH STRAZH можно подключить до 30 OSDP-устройств, из которых не более 20 считывателей) к одному контроллеру можно подключить 15 OSDP-замков (в случае организации 15 точек доступа типа "односторонняя дверь" (считыватель-кнопка) с применением OSDP-считывателей и кнопок запроса на выход, подключающихся непосредственно к считывателям). Также отличительной особенностью замка является наличие встроенного датчика положения двери (геркона).

схема подключения OSDP-замка-1.png

Цепь Цвет провода Назначение цепи
U+ Красный Питание (12В или 24В)
U- Синий Питание (12В или 24В)
RS-485 D+ Белый Подключение к контроллеру
RS-485 D- Зеленый Подключение к контроллеру
FIRE Коричневый Вход независимого управления разблокировкой
SENS Желтый Свободно программируемый вход
COM Розовый Подключение экрана кабеля RS-485
Серый Заземление
Применение и особенности

Предназначен для установки на деревянные и металлические двери внутри помещений.

Оснащение замка:
  • датчик положения двери «открыто/закрыто» (геркон);
  • световая индикация состояния замка.
Комплект поставки замка:
  • корпус замка,
  • якорь,
  • штифт,
  • комплект крепления якоря.
С данным замком совместимо следующие оборудование:

Наименование

Описание

Производитель

Уголок 300-400P

Уголок для крепления корпуса замка

Россия,
ООО «АЛЕКО»

Планка 300P

Планка для обеспечения зазора 3 мм между корпусной частью замка и дверной коробкой

МК 300-КU

Монтажный комплект для крепления корпуса замка к уголку

МК 300

Монтажный комплект для крепления корпуса замка на уголке с декоративным кожухом в цвет замка

МК 300-400-IN

Монтажный комплект для крепления замка на дверях, открывающихся внутрь

MK 300-400-PS

Комплект смещения для регулируемой установки якоря замка на расстоянии от 8 до 34 мм от полотна двери

МК 350-PD

Монтажный комплект для крепления якоря замка без сверления сквозного отверстия в двери

Цвет корпуса
Коричневый
Габаритные размеры, мм
230x38x25.5
Сила удержания, кгс
300
Напряжение питания DC, В
12
Встроенный датчик положения двери (смк - геркон)
Есть
Светодиодная индикация состояния замка
Есть
Интерфейс подключения к контроллерам СКУД
OSDP (RS-485)
Ток потребления, А
0,39
Параметр Значение
Цвет корпуса Коричневый
Габаритные размеры, мм 230x38x25.5
Сила удержания, кгс 300
Напряжение питания DC, В 12
Встроенный датчик положения двери (смк - геркон) Есть
Светодиодная индикация состояния замка Есть
Интерфейс подключения к контроллерам СКУД OSDP (RS-485)
Ток потребления, А 0,39
Замок STR-ALM-300P OSDP 12 выпускается в нескольких цветовых исполнениях корпуса:
