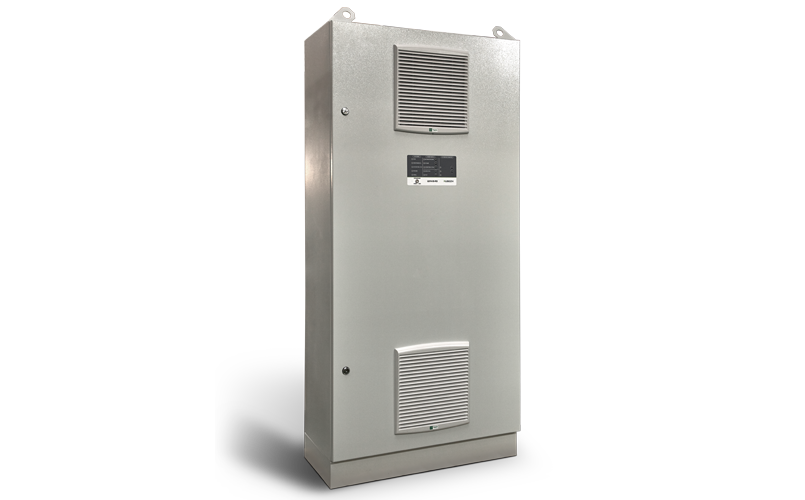

ШУН/В-ПЧ-R2

ШУН/В-ПЧ-R2 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с группового контроллера (ГК) и контроллера адресных устройств (КАУ) или в ручном режиме управления с помощью кнопок шкафа без участия контроллера (после предварительной настройки его через ППКПУ «Рубеж-Глобал»). В системе шкаф занимает 1 адрес.

ШУН/В-ПЧ-R2 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 75 кВт серийно, свыше 75 кВт по спецзаказу.

Шкафы управления пожарные соответствуют требованиям п.5.11 СП 6.13130.2021 и рекомендуются к применению:

• Исп. 00 – для управления двигателями установок водяного пожаротушения с автоматическими выключателями с характеристикой "Д".
• Исп. 03 – для двигателей вентиляторов противодымной вентиляции с автоматическими выключателями без теплового расцепителя.

В состав обоих исполнений, кроме элементов силовой автоматики, входит частотный преобразователь (ПЧ). От варианта комплектации шкафа будет зависеть его условное обозначение.

Шкафы управления с частотным регулированием предназначены для контроля и управления электродвигателями. Преобразователь частоты (ПЧ) способен обеспечивать включение или выключение электродвигателя и регулировать его частоту вращения через внешние управляющие сигналы от дополнительных модулей. В зависимости от установленного ПЧ, настройку следует производить согласно соответствующему руководству по эксплуатации.

Применение комплектации преобразователем частоты (ПЧ) обеспечивает все преимущества устройств плавного пуска и позволяет регулировать производительность установки противопожарной автоматики различными способами в зависимости от условий проекта. Например, для соответствия требованиям п. 7.4 СП 7.13130.2013 в части обеспечения допустимого дисбаланса перепада давления на закрытых дверях эвакуационных выходов.

При использовании на объекте ПЧ все сигнальные и силовые кабели должны быть экранированными. Экраны кабелей в шлейфах АЛС и линиях управления должны сохранять целостность экрана по всей длине кабеля.

Не допускается прокладка посторонних кабелей, кроме силового кабеля питания или линии управления электродвигателем, через корпус ПЧ или рядом с ним.

При работе преобразователя частоты возникают пики напряжения. Для сокращения этого влияния необходимо ограничивать протяженность силового кабеля, рекомендуемая длина силовой линии – не более 50 м. В случае необходимости использования кабеля длиной более 50 м рекомендуется применить шкаф управления с опцией моторного дросселя, что позволит использовать кабель большей длины, но не более 200 м.

Для обеспечения электромагнитной развязки расстояние между кабельными трассами силовых и сигнальных линий должно быть более 300 мм. Это необходимо, чтобы предотвратить помехи в сигнальном тракте, которые могут возникать из-за переходных процессов, возникающих при включении и выключении силовых цепей.

Важное условие надежного функционирования и уменьшения влияния электромагнитных помех– наличие качественного заземления всех элементов системы: группового контроллера (ГК) и контроллера адресных устройств (КАУ), источников питания, шкафа управления, электропривода, экранов кабеля.

В зависимости от назначения ШУН/В-ПЧ-R2 может выполнять функции управления работой:

• вентилятора;
• пожарного насоса;
• дренажного насоса;
• жокей-насова.

ШУН/В-ПЧ-R2 реализует следующие функции:
