УДП 513-10

Арт.: зависит от исполнения

Устройство дистанционного пуска УДП 513-10 предназначено для ручного включения исполнительных устройств в системах противопожарной защиты и охранно-пожарной сигнализации.

553 ₽* /шт.
* Цена базового исполнения

Устройство дистанционного пуска УДП 513-10 предназначено для круглосуточной и непрерывной работы с неадресными приёмно-контрольными приборами Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20П или любыми другими, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.

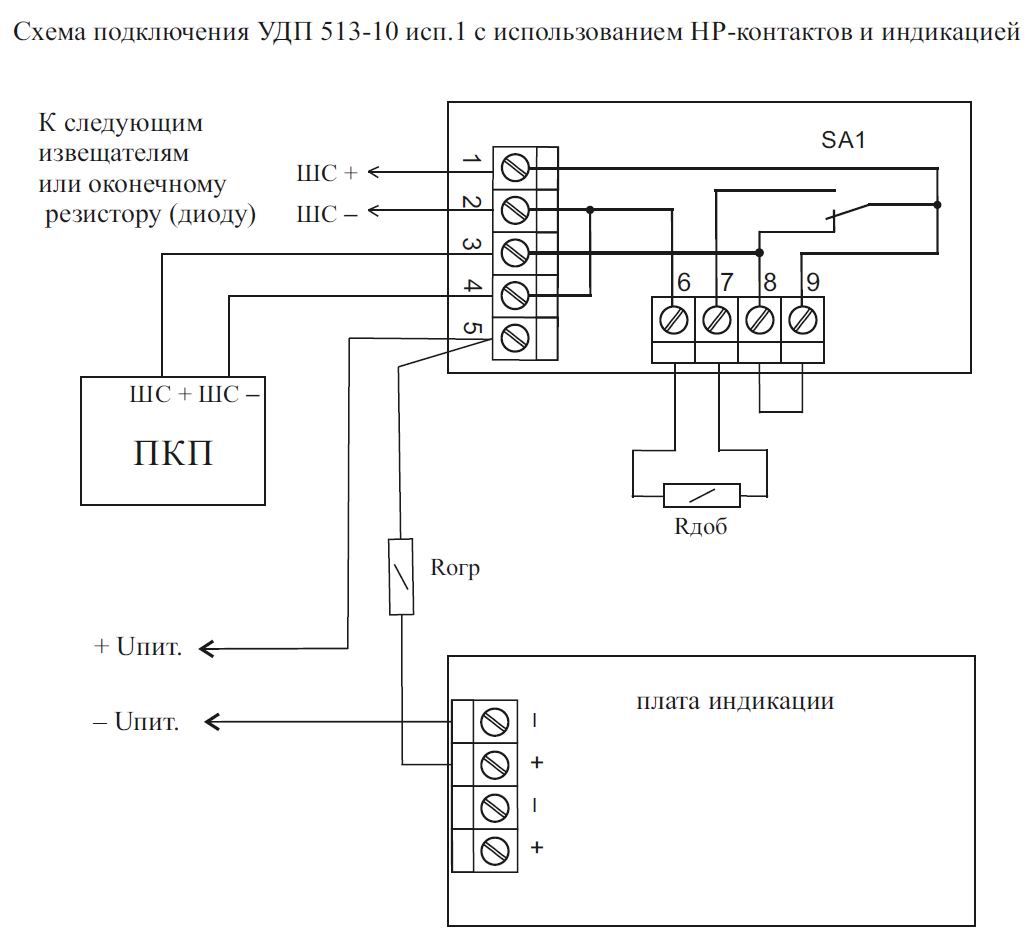

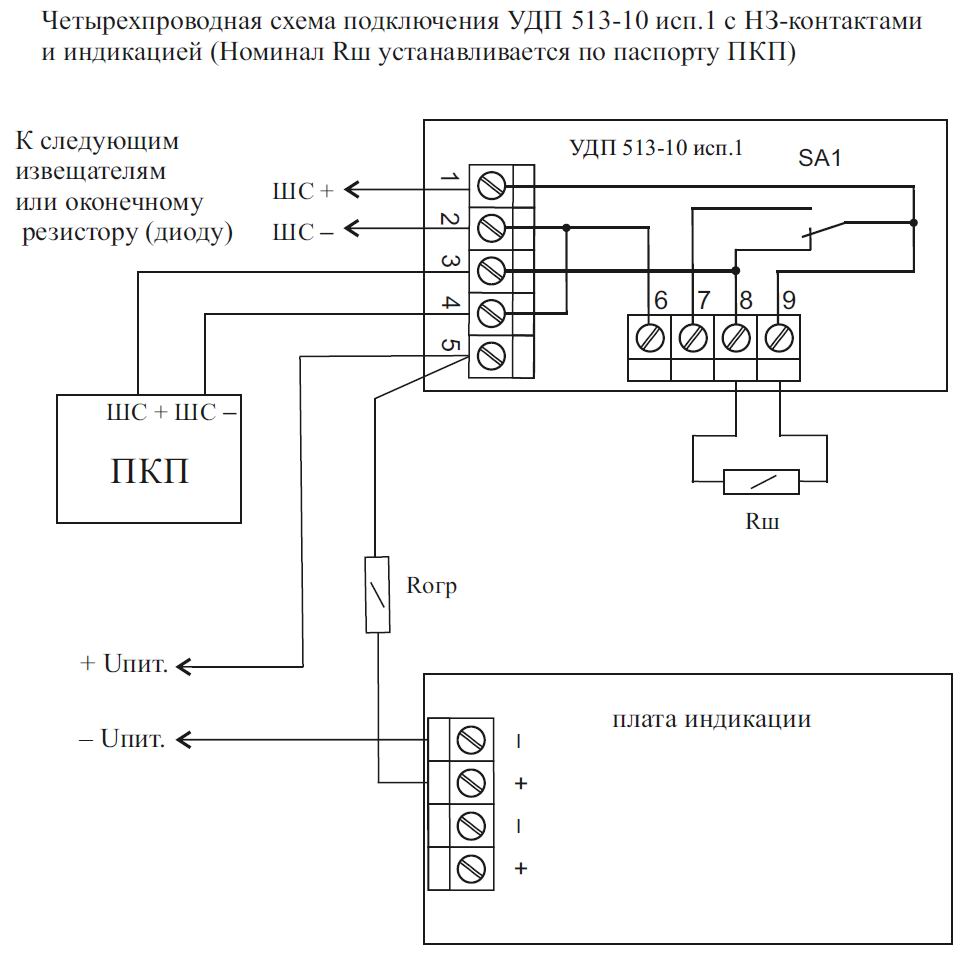

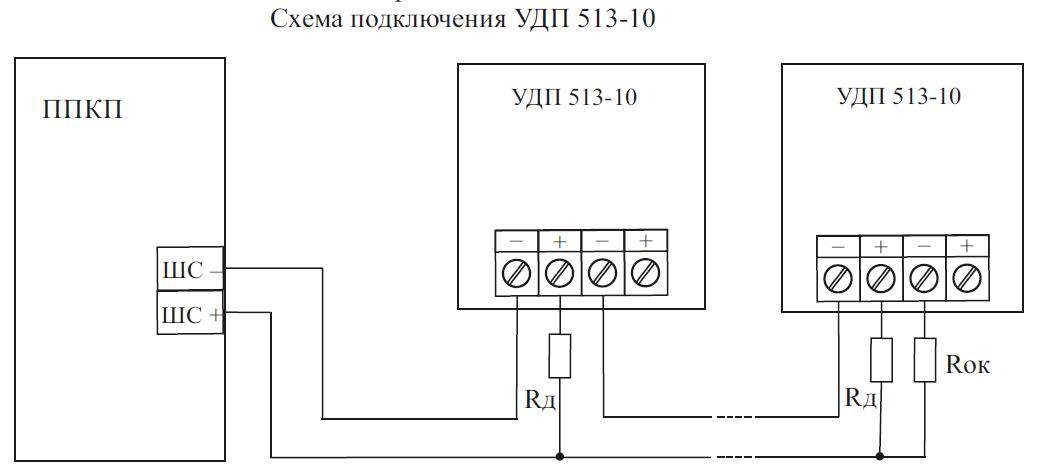

УДП 513-10 состоит из основания, корпуса и защитной прозрачной крышки. В центре прозрачной крышки расположен защитный элемент, нажатие на который обеспечивает доступ к кнопке. На основании УДП 513-10 установлена одна (две для УДП 513-10 исп.1) плата с радиоэлементами и клеммниками для подключения проводов шлейфа сигнализации. Подключение УДП 513-10 к приемно-контрольному прибору осуществляется по 2-х проводной схеме, подключение УДП 513-10 исп.1 - по 4-х проводной схеме.



УДП 513-10 передает сообщение о сработке на приемно-контрольный прибор при нажатии на приводной элемент УДП (кнопку). При этом формируется сообщение в виде скачкообразного уменьшения сопротивления в ШС до величины не более 500 Ом, сопровождающееся включением оптического индикатора и выпадением цветного флажка для визуального подтверждения нажатого состояния кнопки. Выходной сигнал УДП 513-10 исп.1 формируется скачкообразным уменьшением внутреннего сопротивления устройства по цепи питания до величины не более 500 Ом и переключением «сухих контактов» НЗ или НР типа, также сопровождается включением оптического индикатора и выпадением цветного флажка. Снятие формируемого сигнала сработки осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания.



Для информации о режимах работы устройства дистанционного пуска и исправной работы предусмотрен красный светодиод, который в дежурном режиме промаргивает с частотой 1 раз в 3 – 8 секунд, а в режиме нажатия кнопки - постоянно светится.

Напряжение питания, В
от 9 до 30
Ток потребления в дежурном режиме, мкА, не более
50
Внутреннее сопротивление в режиме "пожар", не более, Ом
500
Сработка при усилии нажатия на кнопку, Н, не менее
25
Наличие выхода реле "сухой контакт"
Нет
Степень защиты оболочки
IP31
Масса, г, не более
150
Ширина, мм, не более
85
Высота, мм, не более
88
Глубина, мм, не более
46
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -40 до +60
Параметр Значение
Напряжение питания, В от 9 до 30
Ток потребления в дежурном режиме, мкА, не более 50
Внутреннее сопротивление в режиме "пожар", не более, Ом 500
Сработка при усилии нажатия на кнопку, Н, не менее 25
Наличие выхода реле "сухой контакт" Нет
Степень защиты оболочки IP31
Масса, г, не более 150
Ширина, мм, не более 85
Высота, мм, не более 88
Глубина, мм, не более 46
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -40 до +60

Устройство дистанционного пуска УДП 513-10 выпускается в нескольких вариантах с изменяемыми параметрами:

  • тип выхода;
  • надпись на лицевой панели;
  • цвет корпуса.

Устройство дистанционного пуска, в зависимости от исполнения, может иметь следующие обозначения:

UDP_513-10_new

1 – Обозначение устройства дистанционного пуска: УДП 513-10.

– Исполнение: без обозначения – стандартный выход с изменением сопротивления при сработке (подключение в двухпроводный ШС), исп.1 – выход перекидного реле типа «сухой контакт» (подключение в четырёхпроводный ШС).

3 – Надпись на лицевой панели*:

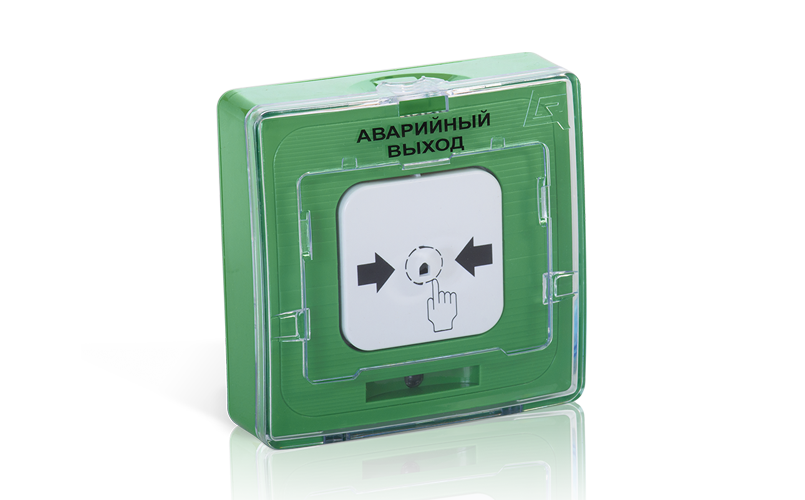

  • АВАРИЙНЫЙ ВЫХОД
  • ПУСК ДЫМОУДАЛЕНИЯ

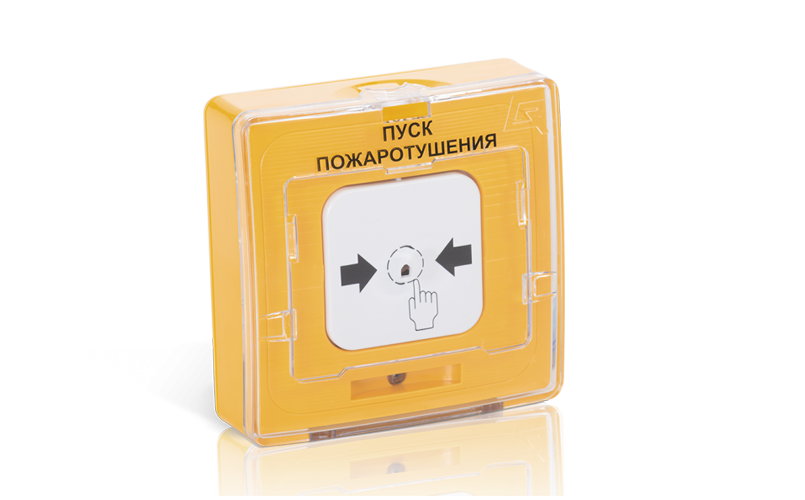

  • ПУСК ПОЖАРОТУШЕНИЯ
  • ОТКЛЮЧЕНИЕ АВТОМАТИКИ
  • ОТКРЫТИЕ ПОЖАРНОЙ ЗАДВИЖКИ
  • ПОЖАРНЫЕ НАСОСЫ
  • ПУСК ВОДЫ
  • ПУСК ПРОТИВОПОЖАРНОГО ВОДОПРОВОДА

4 – Цвет корпуса*:

  • зеленый
  • оранжевый
  • желтый
  • белый

*Приведены стандартные надписи и цвета корпуса. Под заказ надпись и цвет могут быть любыми.

Скачать таблицу вариантов исполнений УДП 513-10.

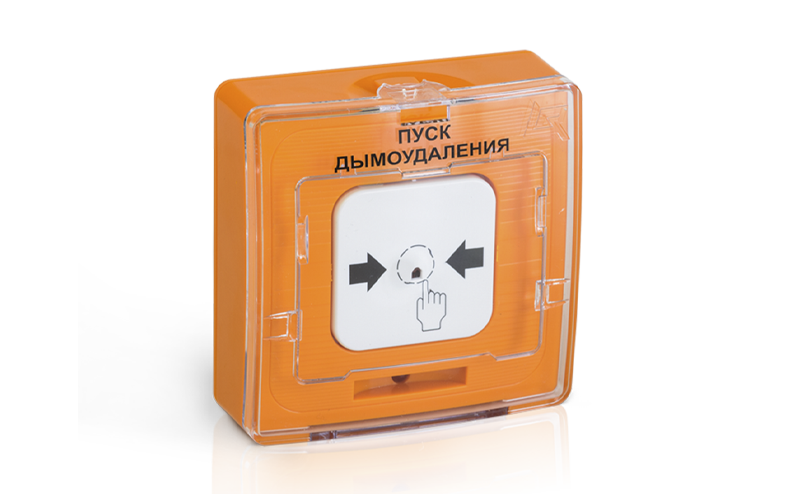

Например, устройство дистанционного пуска со стандартным выходом в двухпроводный ШС с надписью Пуск дымоудаления и корпусом оранжевого цвета будет иметь следующее обозначение: УДП 513-10 «ПУСК ДЫМОУДАЛЕНИЯ», цвет оранжевый.
