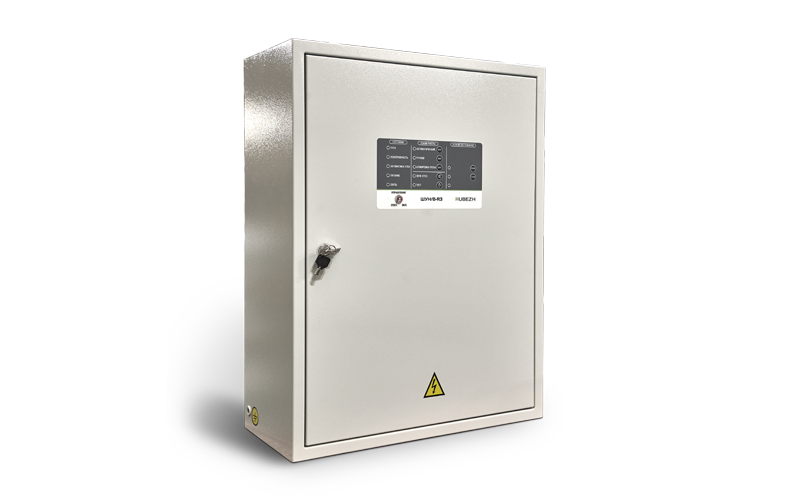

ШУН/В-УПП-R3

Использование комплектации с устройством плавного пуска (УПП) обеспечивает плавный старт электродвигателя, снижает износ подшипников, перенапряжения в обмотках, пусковые токи, позволяет избежать «гидроудара».

• вентилятора;

• пожарного насоса (основного и резервного);

• дренажного насоса;

• жокей-насоса.

Исполнения:

Исп. 00 – для управления двигателями установок водяного пожаротушения с автоматическими выключателями с характеристикой "Д".

Исп. 03 – для двигателей вентиляторов противодымной вентиляции с автоматическими выключателями без теплового расцепителя.

ШУН/В-УПП-R3　реализует следующие функции:　

• контроль наличия и параметров электропитания на вводе сети;　

• контроль исправности основных цепей электрической схемы прибора;　

• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;　

• контроль силовой цепи питания двигателя;　

• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;　

• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;　

• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.　

ШУН/В-УПП-R3　　может находиться в следующих режимах управления:　

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.　

• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.

• «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
