ШУН/В-УК-R2

ШУН/В-УК-R2 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты «GLOBAL».

Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером). ШУН/В-УК-R2.

ШУН/В выпускается в исполнениях, рассчитанных на управление:

трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 45 кВт;

однофазными электродвигателями номинальной мощностью от 1,5 кВт и 3 кВт.

Функции:

Включения и отключения электродвигателя вентилятора по командам от ППКПУ;
Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;　
Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;　
Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
Световой индикации режимов работы и состояния ШУН/В-УК-R2.

Исполнения ШУН/В

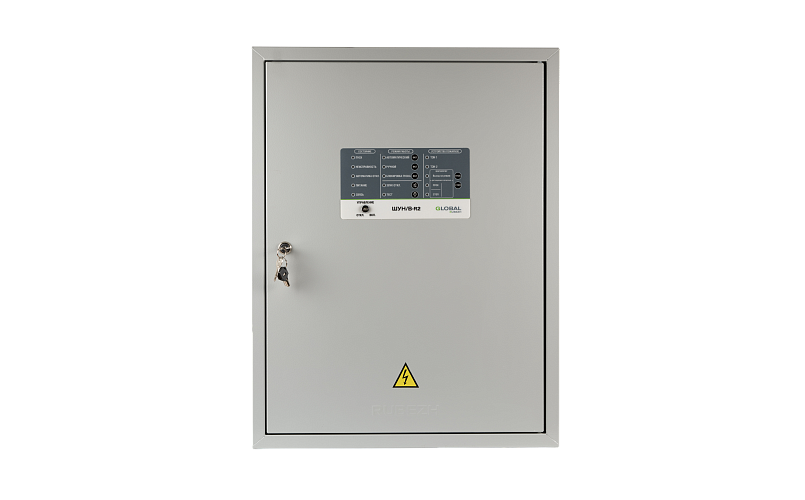

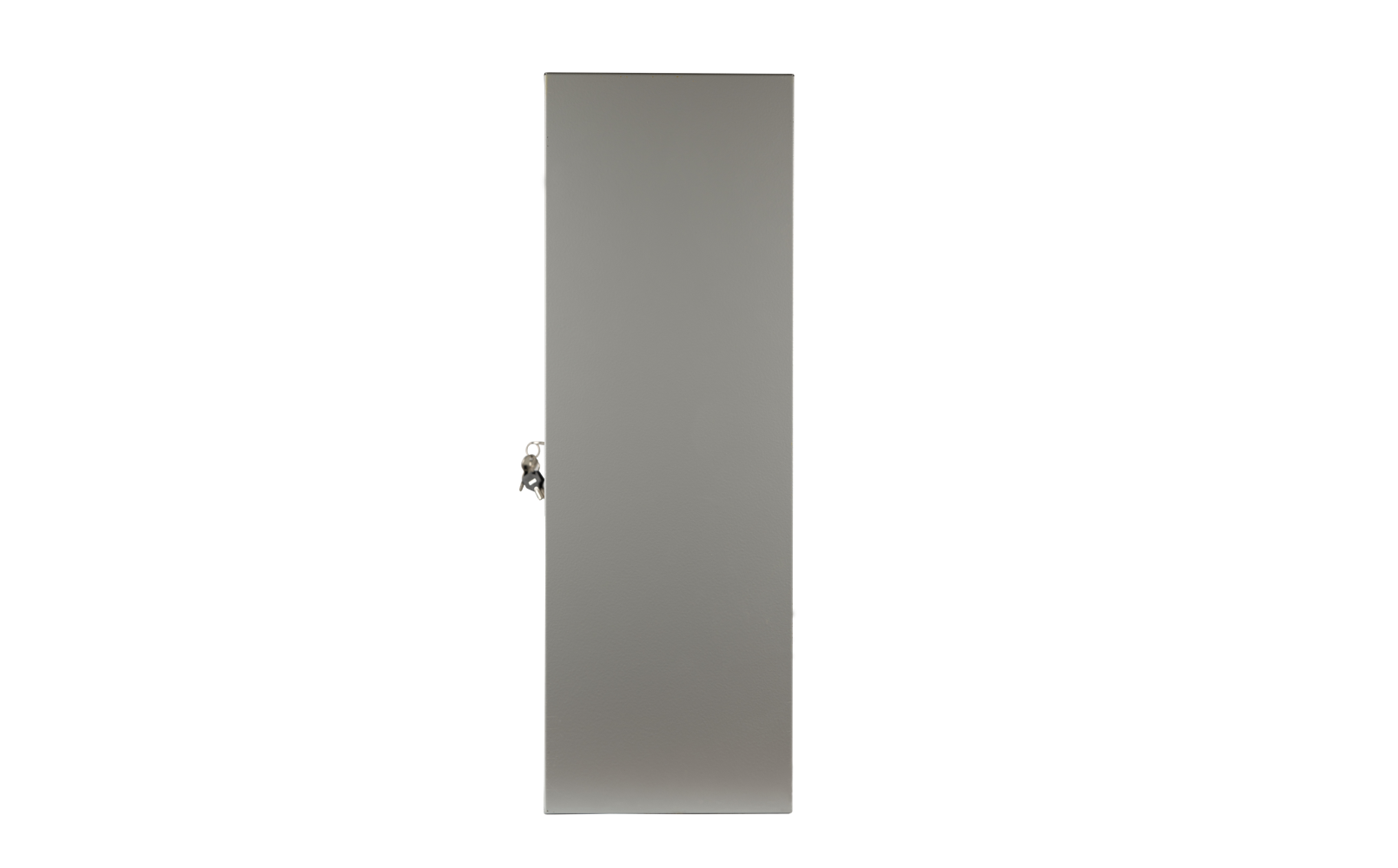

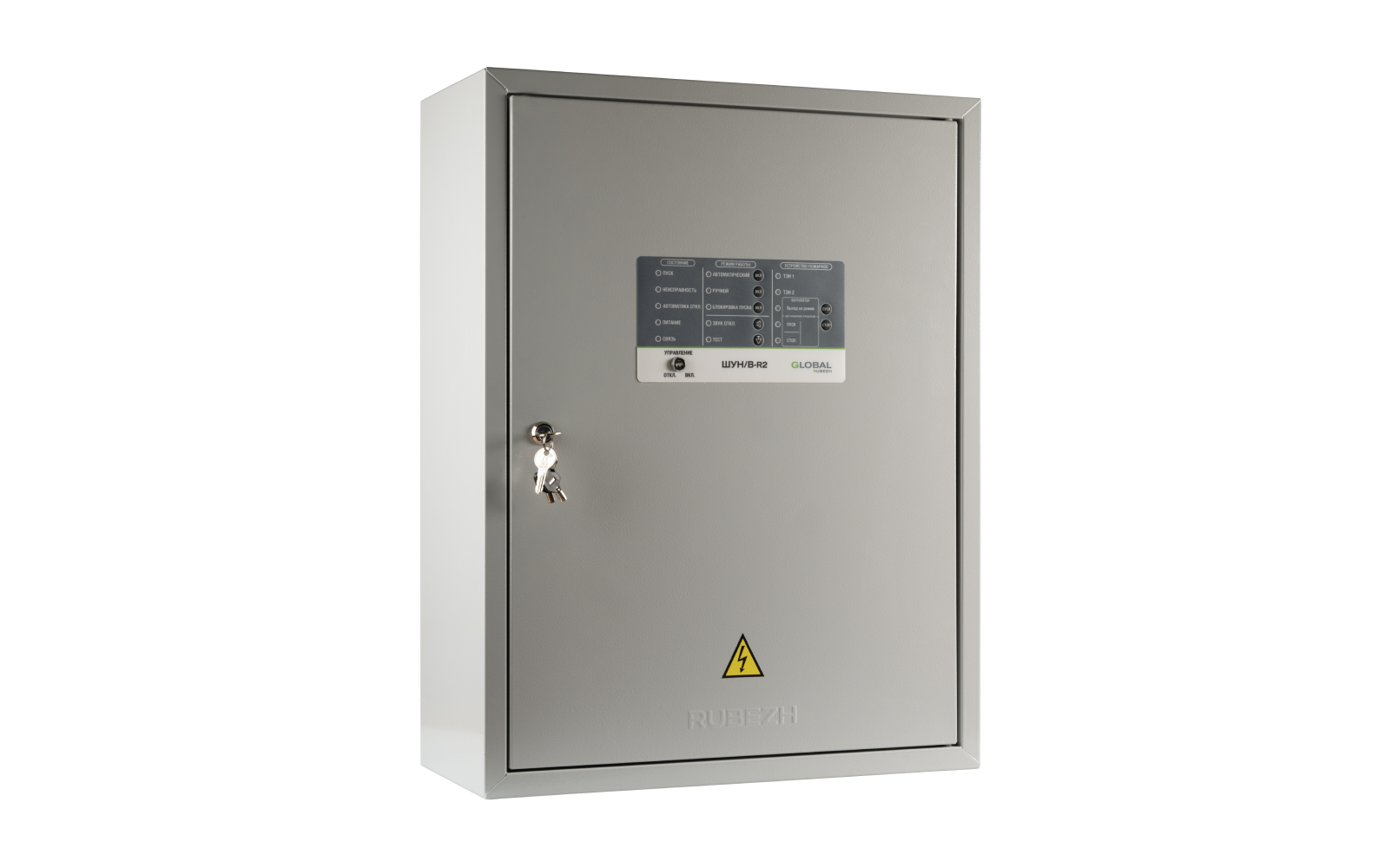

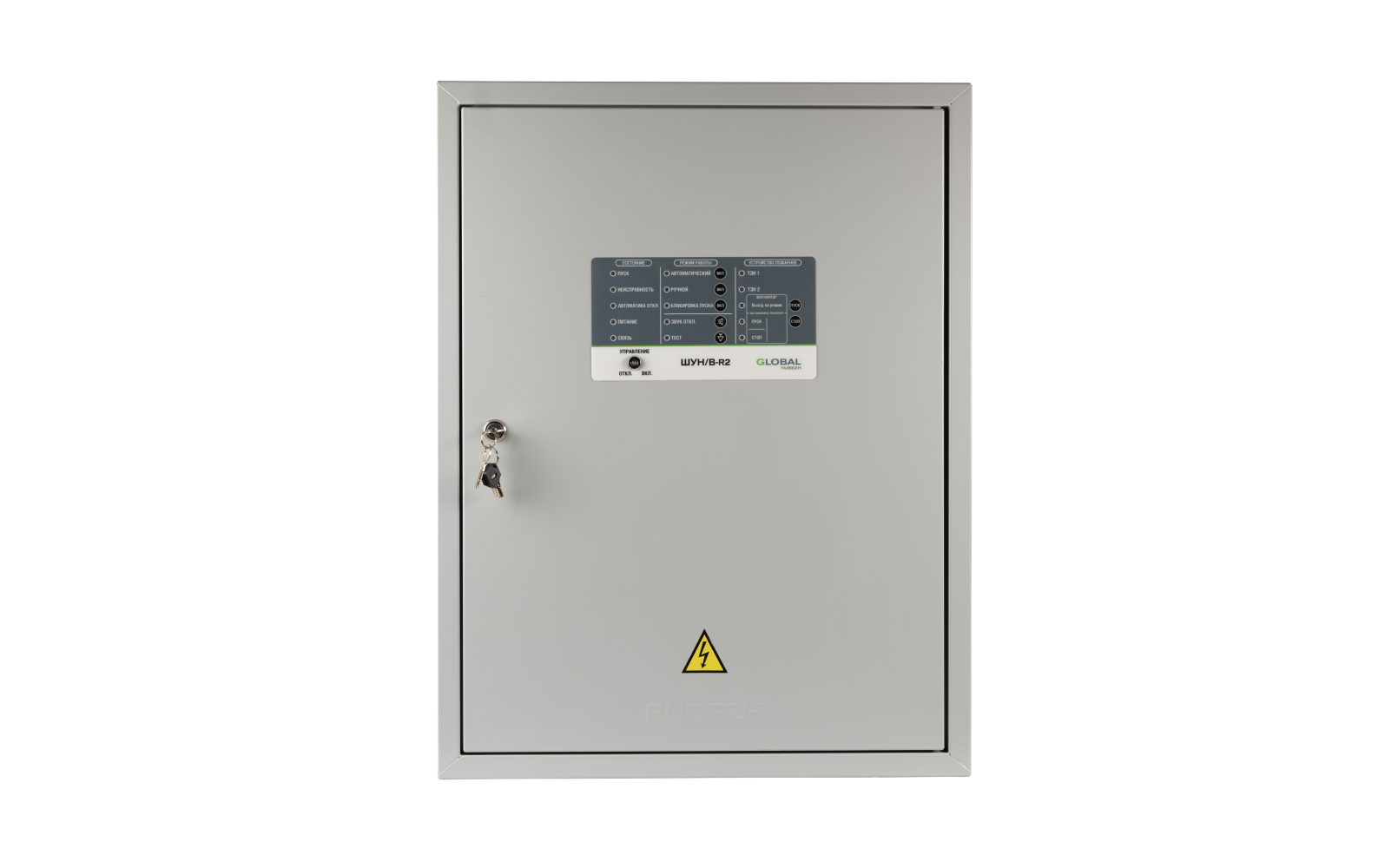

Прибор конструктивно выполнен в прямоугольном металлическом корпусе. В основании корпуса расположены вводы с уплотнителями для подключения кабелей питания и линий связи ШУН/В. На левой боковой поверхности корпуса расположен винт для подключения клеммы защитного заземления.

Подключение ШУН/В

Подключение сигнальных линий связи производится кабелем с сечением жилы не менее 0,35 мм2 и не более 2,5 мм2 исходя из токов нагрузки. Для обеспечения контроля целостности сигнальных цепей необходимо включить в схему нагрузочные резисторы, мощностью не менее 0,25 Вт. Резисторы должны подключаться в непосредственной близости от датчиков.

Напряжение питания, В

см. таблицу исполнений

Количество занимаемых адресов в системе

Масса, не более

см. таблицу исполнений

Мощность подключаемого электродвигателя, кВт

см. таблицу исполнений

Собственная потребляемая мощность от сети, ВА, не более

100

Степень защиты оболочки

IР31 (IР54 по требованию заказчика)

Тип системы заземления

TN-C/ТN-S

Гарантийный срок эксплуатации, мес, не более

Средний срок службы, лет

Диапазон рабочих температур, °С

от -25 до +55

Параметр	Значение
Напряжение питания, В	см. таблицу исполнений
Количество занимаемых адресов в системе	1
Масса, не более	см. таблицу исполнений
Мощность подключаемого электродвигателя, кВт	см. таблицу исполнений
Собственная потребляемая мощность от сети, ВА, не более	100
Степень защиты оболочки	IР31 (IР54 по требованию заказчика)
Тип системы заземления	TN-C/ТN-S
Гарантийный срок эксплуатации, мес, не более	24
Средний срок службы, лет	10
Диапазон рабочих температур, °С	от -25 до +55

Шкаф управления ШУН/В-УК-R2, в зависимости от исполнения, может иметь следующие обозначения:

ШУН-В 80.jpg

1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор. ШУН/В-УК-R2 управляет только вентилятором.

2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.

3 – Мощность электродвигателя, кВт.

4 – Силовые элементы автоматики:

03 – производитель Dekraft, без теплового расцепителя.

5 – Дополнительные функции: ПЧ – преобразователь частоты или УПП – устройство плавного пуска / УК – управление калорифером.

6 – Мощность калорифера:

6 – от 1 до 6 кВт;
15 – от 6,1 до 15 кВт;
30 – от 15,1 до 30 кВт;
45 – от 30,1 до 45 кВт.

7 – Работа в адресной системе: R2 – для подключения в АЛС приборов «РУБЕЖ-ГЛОБАЛ».

Шкафы управления ШУН/В-УК-R2 выпускаются в следующих исполнениях:

Номинальная мощность электродвигателя, кВт		Габаритные размеры, (В х Ш х Г), мм, не более	Масса, кг, не более
ШУН/В-R2	ШУН/В-О-R2		IP31	IP54
1,5		600 × 510 × 240	20	25
3,0
5,5	–
7,5	–
11	–
15	–
18	–	810 × 660 × 270	40
22	–
30	–
37	–
45	–
