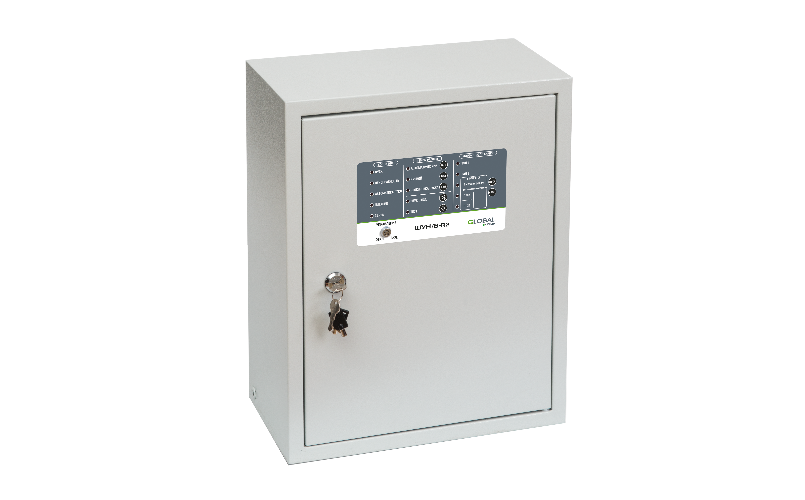

ШУН/В-R2

    Арт.: зависит от исполнения
    СПЗ GLOBAL RUBEZH Системы противопожарной защиты Дымоудаление Пожаротушение водяное

    Шкаф управления пожарный предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции, или вентилятора дымоудаления под управлением приемно-контрольного прибора СПЗ «GLOBAL»

    Цена в зависимости от исполнения
    Где купить?
    Калькулятор

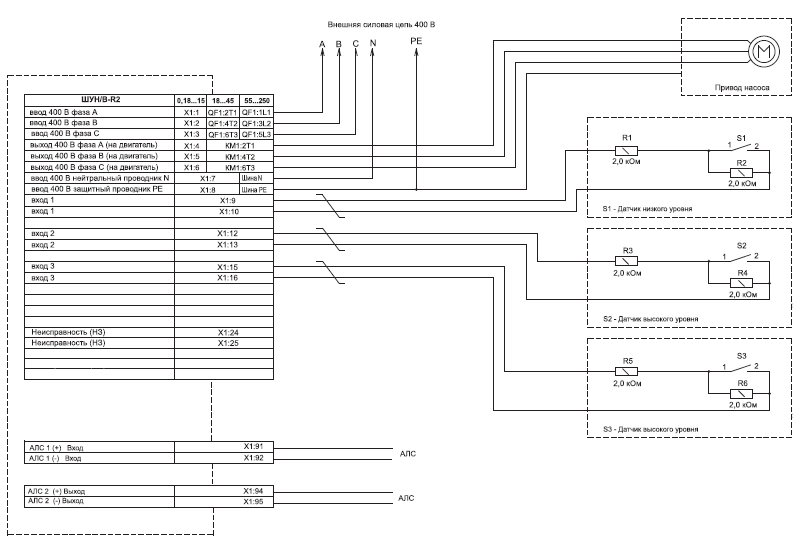

    Шкаф управления пожарный ШУН/В-R2 является адресным устройством и работает в составе СПЗ GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ). В системе шкаф занимает 1 адрес.

    ШУН/В выпускается в исполнениях, расчитанных на управление:

    • трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 250 кВт;
    • однофазными электродвигателями номинальной мощностью от 1,5 кВт до 3 кВт.

    В зависимости от назначения ШУН/В-R2 может выполнять функции управления работой:

    • пожарного насоса;
    • дренажного насоса;
    • жокей-насоса;
    • вентилятора.

    Функции:

    • контроль наличия электропитания на вводе электропитания, исправности основных электрических цепей ШУН/В, цепей входных сигналов от датчиков на обрыв и короткое замыкание, цепи питания электродвигателя на обрыв;
    • световой индикации на панели управления: состояний ШУН/В, режимов работы, состояний датчиков уровня воды и датчиков давления, состояний линий связи датчиков с прибором;
    • звуковой сигнализации о неисправностях и квитирования команд с клавиатуры панели управления ШУН/В;
    • проверки работоспособности (тестирования) световых индикаторов, встроенного звукового излучателя и клавиатуры панели управления;
    • выбора режима управления работой электродвигателя кнопками панели ШУН/В: Автоматический, Ручной, ОТКЛ;
    • отключения звука встроенного звукового излучателя кнопкой панели ШУН/В;
    • управления электродвигателем в автоматическом режиме по сигналам с датчиков;
    • блокирования автоматического пуска электродвигателя насоса при отсутствии воды;
    • формирования и передачи по АЛС сигналов информации для ППКПУ о состоянии органов управления и контроля ШУН/В;
    • включения, выключения электродвигателя в соответствии с командами управления ППКПУ;
    • ручного управления работой электродвигателя кнопками панели ШУН/В: ПУСК, СТОП;
    • дистанционного управления работой электродвигателя пожарного насоса или вентилятора УДП с кнопками: ПУСК, СТОП.

    ШУН/В-R2 может находиться в следующих режимах управления:

    • «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.

    • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.

    • «Блокировка пуска», когда контактор обесточен и пуск электродвигателя невозможен.

    Напряжение питания, В
    см. таблицу исполнений
    Количество занимаемых адресов в системе
    1
    Масса, не более
    см. таблицу исполнений
    Мощность подключаемого электродвигателя, кВт
    см. таблицу исполнений
    Собственная потребляемая мощность от сети, ВА, не более
    100
    Степень защиты оболочки
    IР31 (IР54 по требованию заказчика)
    Тип системы заземления
    TN-C/ТN-S
    Размеры
    см. таблицу исполнений
    Гарантийный срок эксплуатации, мес, не более
    24
    Средний срок службы, лет
    10
    Диапазон рабочих температур, °С
    от -20 до +55
    Параметр Значение
    Напряжение питания, В см. таблицу исполнений
    Количество занимаемых адресов в системе 1
    Масса, не более см. таблицу исполнений
    Мощность подключаемого электродвигателя, кВт см. таблицу исполнений
    Собственная потребляемая мощность от сети, ВА, не более 100
    Степень защиты оболочки IР31 (IР54 по требованию заказчика)
    Тип системы заземления TN-C/ТN-S
    Размеры см. таблицу исполнений
    Гарантийный срок эксплуатации, мес, не более 24
    Средний срок службы, лет 10
    Диапазон рабочих температур, °С от -20 до +55

    Шкаф управления ШУН/В-R2, в зависимости от исполнения, может иметь следующие обозначения:


    1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор.

    2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.

    3 – Мощность электродвигателя, кВт.

    4 – Силовые элементы автоматики:

    • 00 – производитель Dekraft;
    • 01 – производитель Schneider Electric;
    • 03 – производитель Dekraft или EKF, без теплового расцепителя.

    5 – Дополнительные функции: УПП – устройство плавного пуска; ПЧ – преобразователь частоты.
    (Функции с ПЧ/УПП доступны только для трехфазных моделей. Для однофазных модификаций данные опции не предусмотрены).

    6 – Работа в адресной системе: R2 – для подключения в АЛС приборов «РУБЕЖ-ГЛОБАЛ».

    Шкафы управления ШУН/В-R2 выпускаются в следующих исполнениях:

    Мощность электродвигателя, кВт IP Размеры корпуса, (ВхШхГ), мм Вес, кг
    ШУН/В-R2 ШУН/В-О-R2
    1,5 IP31/ IP54 410х410х210 5,5
    3,0 IP31/ IP54
    5,5 – IP31/ IP54
    7,5 – IP31/ IP54
    11 – IP31/ IP54
    15 – IP31/ IP54
    18 – IP31/ IP54  510х410х250 17
    22 – IP31/ IP54
    30 – IP31/ IP54
    37 – IP31/ IP54
    45 – IP31/ IP54
    55 – IP31/ IP54 810х660х270 45
    75 – IP54
    90 – IP54
    110 – IP54
    132 – IP54 1770х610х420 110
    185 – IP54
    220 – IP54 1770х810х420 110
    250 – IP54
