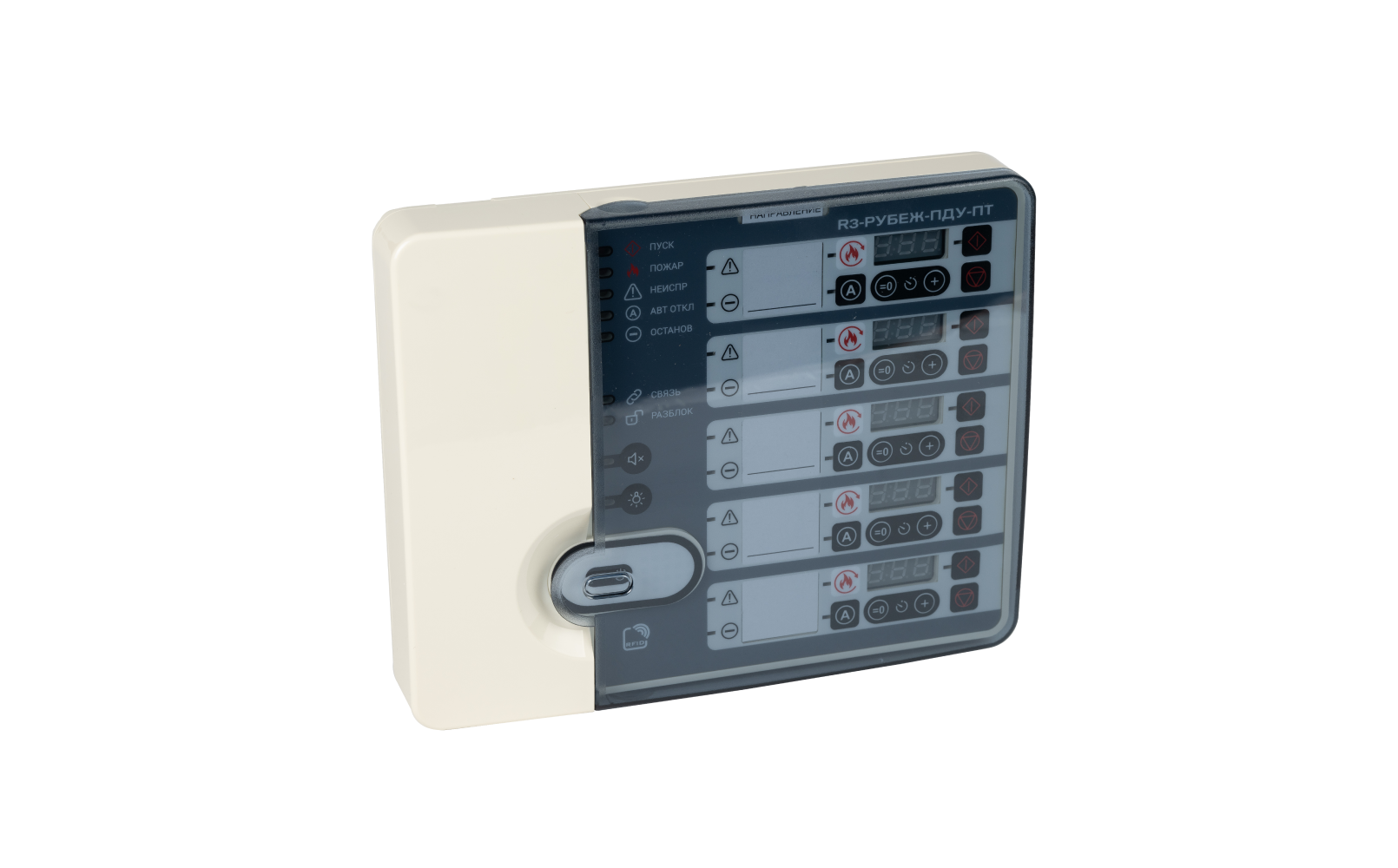

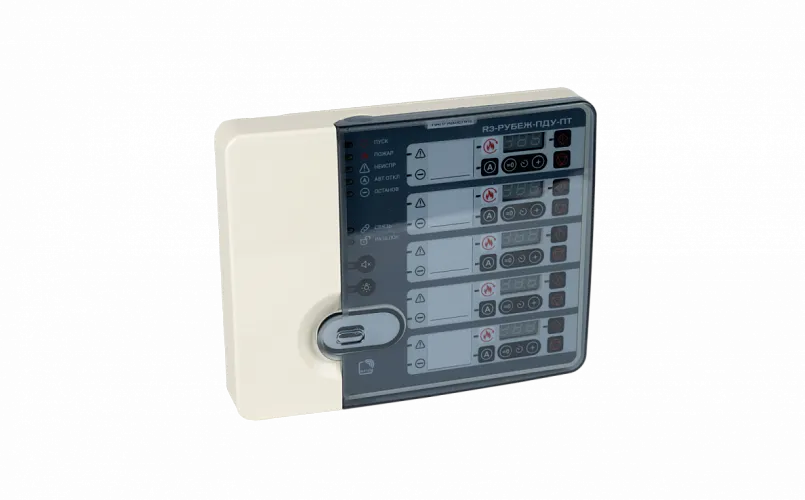

R3-Рубеж-ПДУ-ПТ

Арт.: RBZ-377220

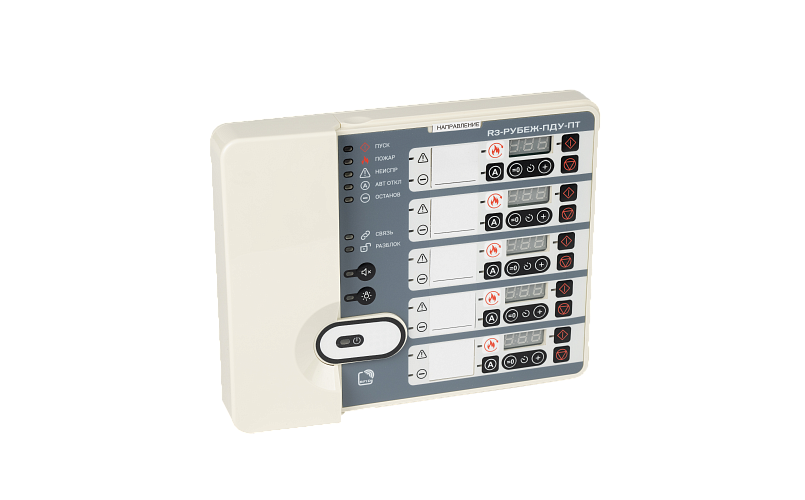

Пульт дистанционного управления системы пожаротушения R3-Рубеж-ПДУ-ПТ предназначен для дистанционного управления режимами работы многозонной (до 5 зон) системой пожаротушения, подключенной в АЛС одного или нескольких приемно-контрольных приборов R3-Рубеж-2ОП.

21 132 ₽* /шт.
* Рекомендуемая цена производителя

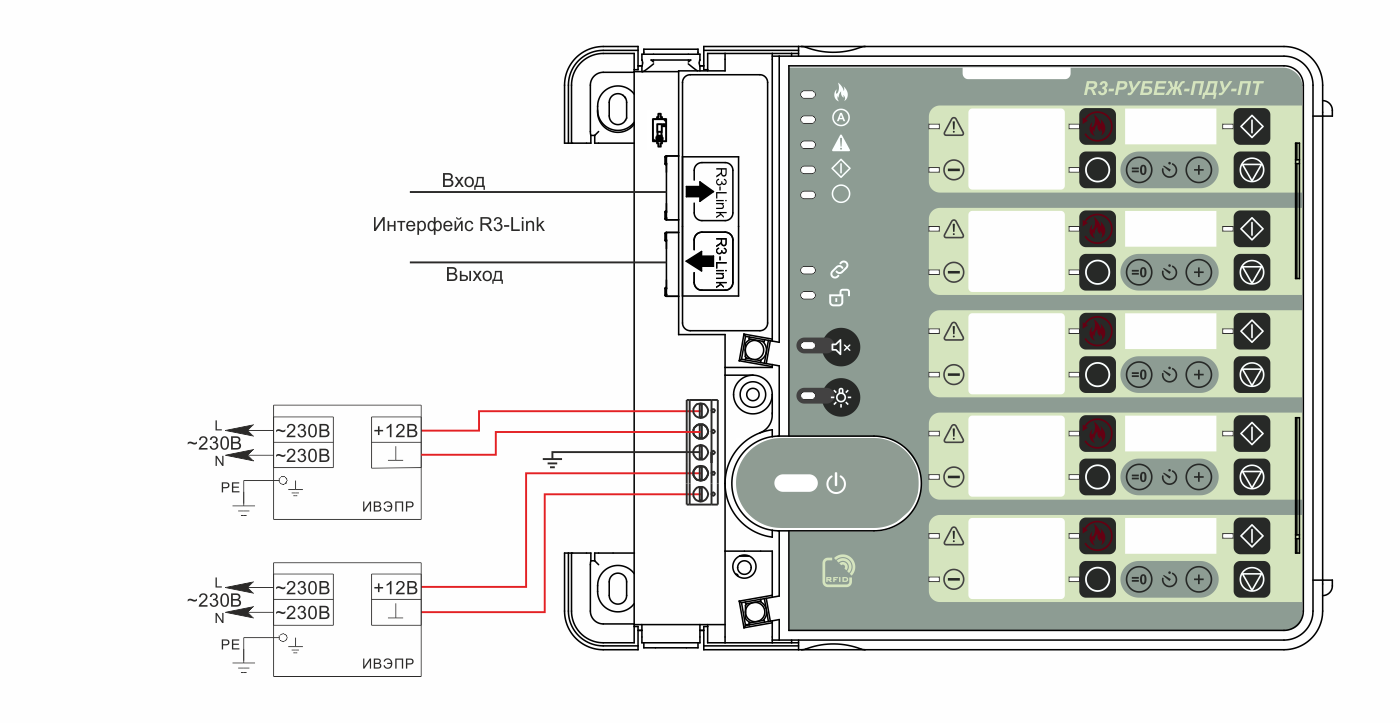

R3-Рубеж-ПДУ-ПТ подключается к приемно-контрольным приборам по интерфейсу R3-Link и управляет исполнительными устройствами пожаротушения, подключенными к приемно-контрольным приборам, только в пределах одной сети R3-Link. R3-Рубеж-ПДУ-ПТ позволяет управлять только модулем пожаротушения МПТ-1-R3.

Основные функции пульта дистанционного управления пожаротушением:

  • удаленное включение и выключение направления тушения, содержащего МПТ-1-R3;
  • управление одним или группой из ведущего и ведомых МПТ-1-R3;
  • управление автоматикой МПТ-1-R3;
  • звуковая сигнализация неисправностей МПТ-1-R3;
  • светодиодная индикация состояния МПТ-1-R3, входящих в направления.

R3-Рубеж-ПДУ-ПТ управляет МПТ-1-R3 по пяти направлениям. В каждое направление могут быть приписаны не более 100 модулей – один ведущий модуль МПТ и до 99 ведомых, однако суммарное число МПТ на всех направлениях должно быть не более 100. Один ведущий МПТ-1-R3 может быть приписан сразу к нескольким направлениям.

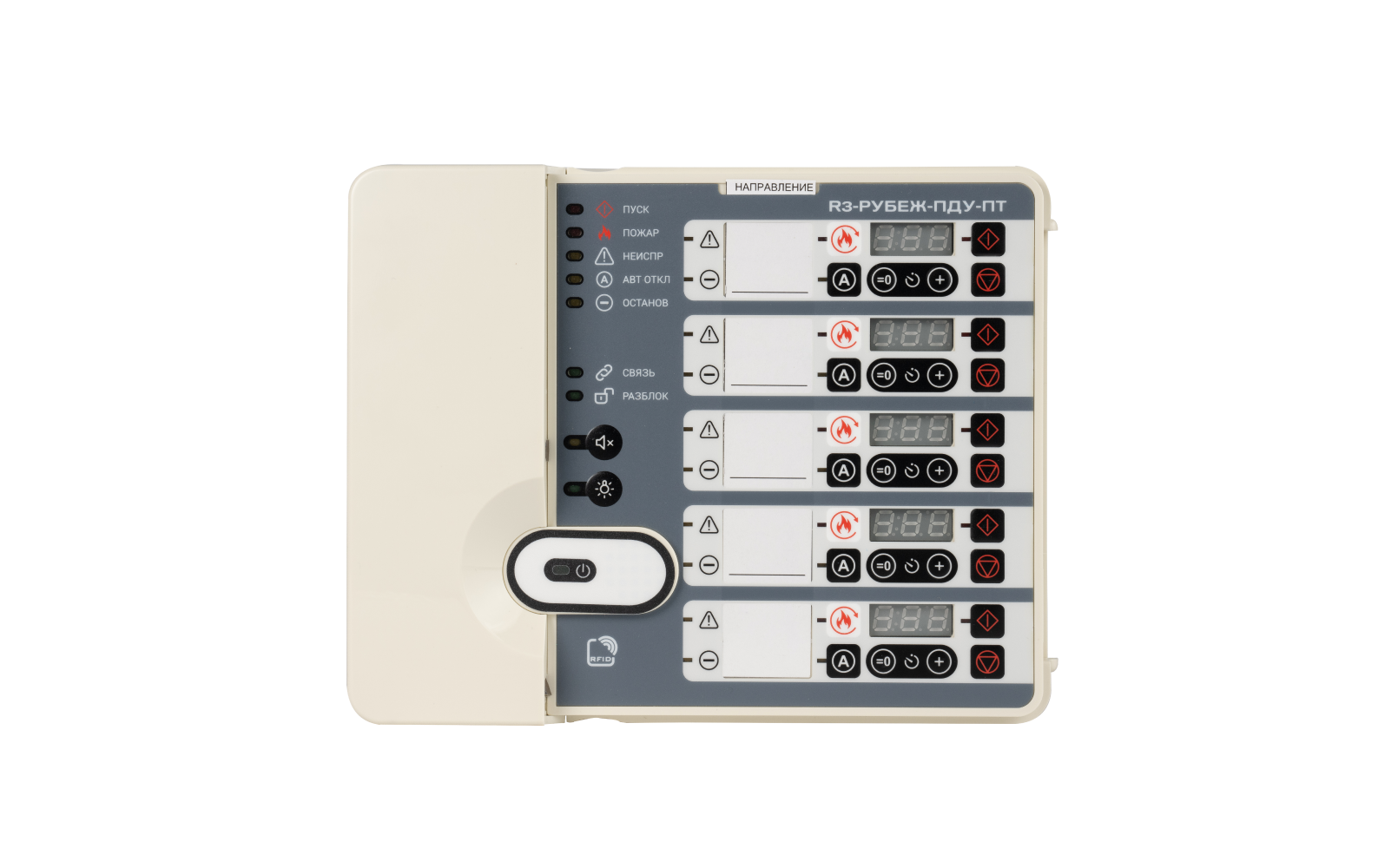

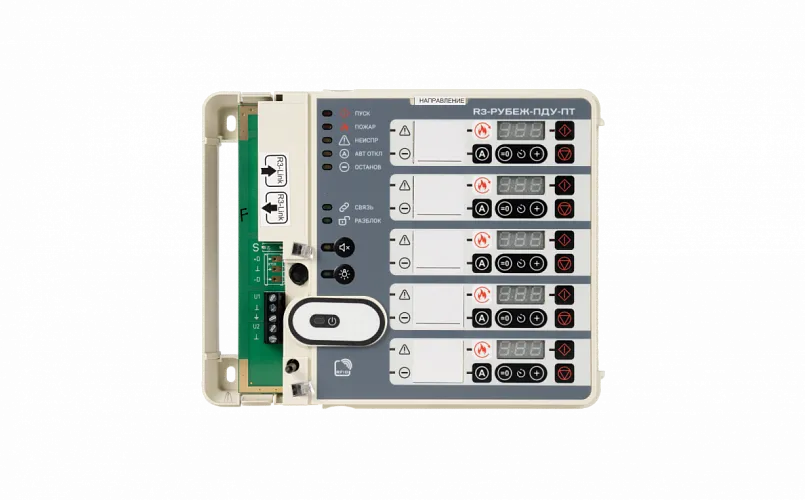

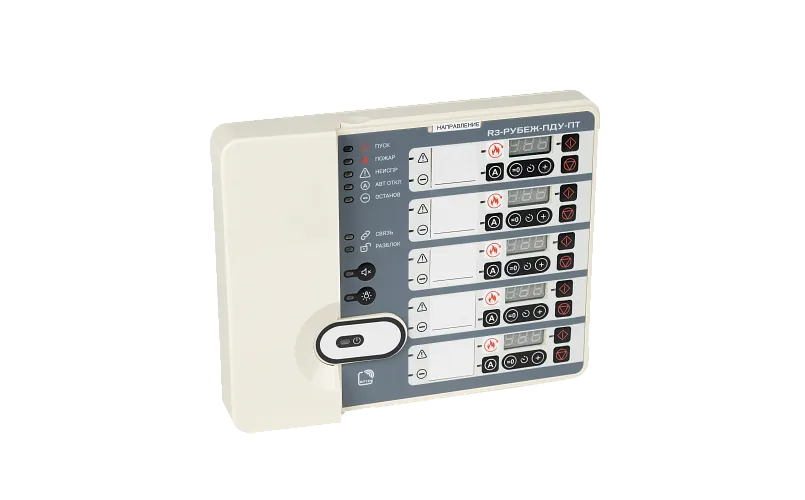

Каждому направлению тушения соответствует своя группа кнопок. В каждом направлении пульт R3-Рубеж-ПДУ-ПТ имеет четыре кнопки управления состоянием зоны тушения – ПУСК, СТОП, УПР. АВТ., СБРОС – по нажатию которых происходит соответственно запуск, остановка пожаротушения, включение/отключение автоматики МПТ, сброс пожара в данном направлении.

Кроме этого, в каждом направлении имеется цифровой индикатор, отображающий отсчет задержки времени до запуска тушения (подачи пускового импульса на устройства пожаротушения). Рядом с этим индикатором расположены кнопки управления задержкой, позволяющие увеличить время до пуска тушения либо обнулить время задержки для пуска тушения немедленно.

Переключение режимов ПТ, изменение состояния зоны с тушением, нажатие кнопок на ПДУ-ПТ сопровождаются различными звуковыми сигналами:

  • Пожар – непрерывный сигнал с медленно изменяющейся частотой;
  • До запуска ПТ больше 15 с – писк с периодом повторения 2 с;
  • До запуска ПТ больше 5, но меньше 15 с – писк с периодом повторения 1 с;
  • До запуска ПТ меньше 5 с – писк с периодом повторения 0,5 с;
  • Тушение – непрерывный сигнал (сирена) с быстро изменяющейся частотой;
  • Уведомление о нетревожном событии – короткий писк;

Отказ принятия карты, неуспешное прописывание карты, нажатие на кнопки при заблокированной клавиатуре и нажатие на незадействованные кнопки – длинный писк.

Кнопка «Звук» выключает текущую тревожную сигнализацию (Пожар, Тушение). При поступлении нового тревожного сигнала звук снова включается.

R3-Рубеж-ПДУ-ПТ имеет функцию ограничения доступа к органам управления – в переднюю панель пульта встроен считыватель карт. Блокировка/разблокировка кнопок управления производится с использованием бесконтактных карт доступа типа Em-Marine. При отсутствии приписанных карт блокировки клавиатура остается всегда разблокирована.

Напряжение питания, В
от 10,2 до 14,4 или от 20,4 до 28,8
Ток потребления при питании 12 В, мА, не более
350
Ток потребления при питании 24 В, мА, не более
170
Интерфейсы для обмена информацией
USB; R3-Link
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более
10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более
1
Количество направлений исполнительных устройств
5
Степень защиты оболочки
IP20
Масса, кг, не более
1
Ширина, мм, не более
200
Высота, мм, не более
160
Глубина, мм, не более
50
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от 0 до +55
Параметр Значение
Напряжение питания, В от 10,2 до 14,4 или от 20,4 до 28,8
Ток потребления при питании 12 В, мА, не более 350
Ток потребления при питании 24 В, мА, не более 170
Интерфейсы для обмена информацией USB; R3-Link
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более 10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более 1
Количество направлений исполнительных устройств 5
Степень защиты оболочки IP20
Масса, кг, не более 1
Ширина, мм, не более 200
Высота, мм, не более 160
Глубина, мм, не более 50
Средний срок службы, лет 10
Диапазон рабочих температур, °С от 0 до +55
