R3-Рубеж-2ОП

Арт.: RBZ-319538

Прибор приемно-контрольный и управления охранно-пожарный R3-Рубеж-2ОП предназначен для применения в адресных системах охранной и пожарной сигнализации, пожаротушения, дымоудаления, оповещения, а также контроля доступа. На адресных приборах R3-Рубеж-2ОП можно построить распределенную адресную систему ОПС, ОС или СКУД с объединением в один кольцевой интерфейс R3-Link до 60 приемно-контрольных приборов, блоков индикации, пультов управления, модулей сопряжения и т.п.

42 981 ₽* /шт.
* Рекомендуемая цена производителя

Основные функции прибора R3-Рубеж-2ОП:

  • прием сигналов от адресных устройств по адресной линии связи;
  • включение выносных приборов сигнализации при возникновении тревоги и пожара;
  • управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
  • управление системой контроля и управления доступом;
  • автоматический контроль целостности АЛС и исправности адресных устройств;
  • управление исполнительными устройствами и сценариями других приборов R3-Рубеж-2ОП, находящихся в одном интерфейсе R-Link;
  • символьная индикация принимаемых сигналов;
  • светозвуковая индикация сигнализация режимов работы;
  • обмен данными по интерфейсу USB с компьютером.

Прибор контролирует адресные устройства по 2-м адресным линиям связи (АЛС) и позволяет работать с радиальными, кольцевыми, древовидными АЛС.

Общая длина каждой АЛС – не более 3000 м. Имеется контроль АЛС на КЗ, обрыв, перегрузку, контроль исправности устройств в АЛС.

В приборе имеется возможность создания до 500 охранных или пожарных зон.

Постановка/снятие с охраны с помощью Proximity карт стандарта Em-Marin.

Автоматическое включение светозвукового и речевого оповещений при различных событиях в системе.

Регистрирование всех происходящих в приборе событий, отображение состояния охранных и пожарных зон на экране прибора ("пожар", "тревога", "неисправность").

Приборы R3-Рубеж-2ОП, R3-Рубеж-КАУ2 взаимодействуют между собой посредством обмена информацией по протоколу R3-Link. Согласно настроенной конфигурации, события, произошедшие на одном приборе могут инициировать запуск устройств, подсистем и сценариев на других приборах в интерфейсе.

При этом информационные сигналы, такие как «Внимание», «Пожар», «Тревога», «Тушение» и т.д. выводятся:

  • на экран прибора, на устройствах или зонах которого произошло событие;
  • устройства индикации, к которым выполнена привязка (R3-Рубеж-БИУ, R3-Рубеж-ПДУ, R3-Рубеж-ПДУ-ПТ);
  • ЦПИУ «Рубеж». Выводятся все данные о подключенной системе.

Разграничение полномочий по взятию/снятию с охраны с помощью задания уровня доступа.

Прибор R3-Рубеж-2ОП имеет 2 ввода питания 12 В или 24 В. В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий.

Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки. Прибор ведет журналы на 10240 пожарных и 500 охранных событий, в которых фиксируется информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.

Прибор имеет возможность организации системы контроля и управления доступом на 15000 пользователей на систему. Наличие в системе адресных охранных извещателей позволяет организовать охранную сигнализацию с определением зоны нарушения с точностью до помещения и адреса извещателя.

Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec3 Администратор».

После конфигурирования прибор R3-Рубеж-2ОП управляет системой автономно без участия ПК. Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec3 Оперативная задача», которое приобретается отдельно. Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec3 Администратор».

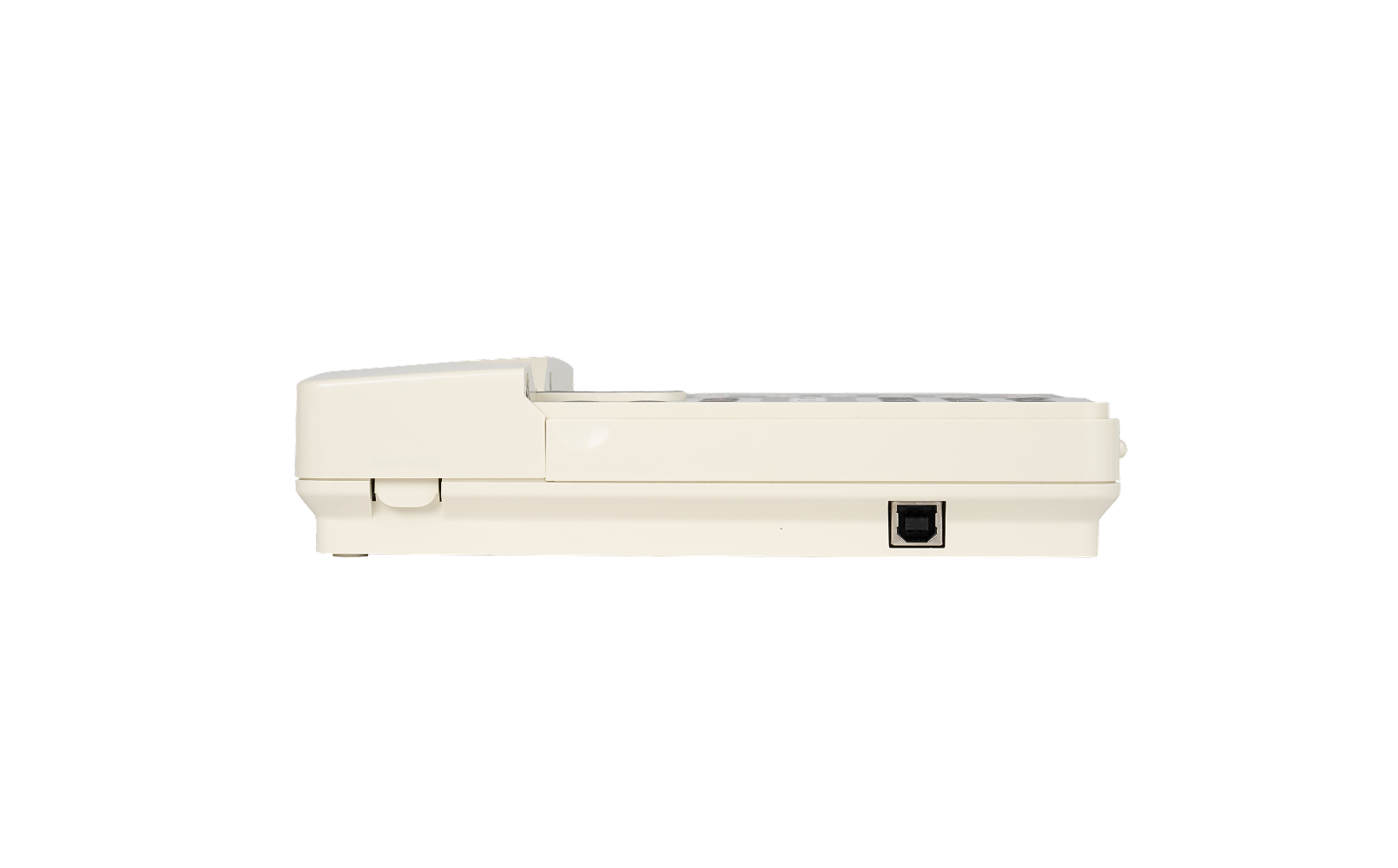

Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов R3-МС либо USB-кабеля. Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модули сопряжения R3-МС или R3-МС-Е.

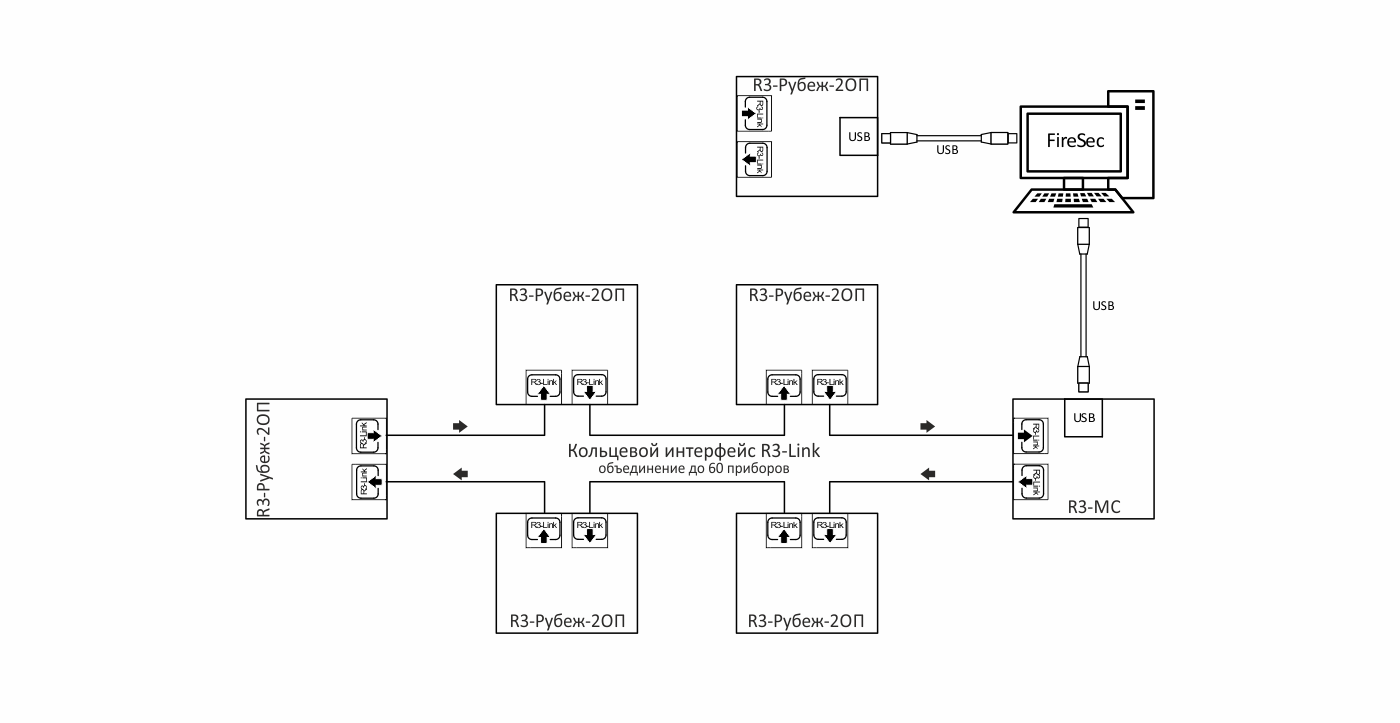

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в один интерфейс R3-Link до 60 адресных приемно-контрольных приборов и выводом информации на компьютер.

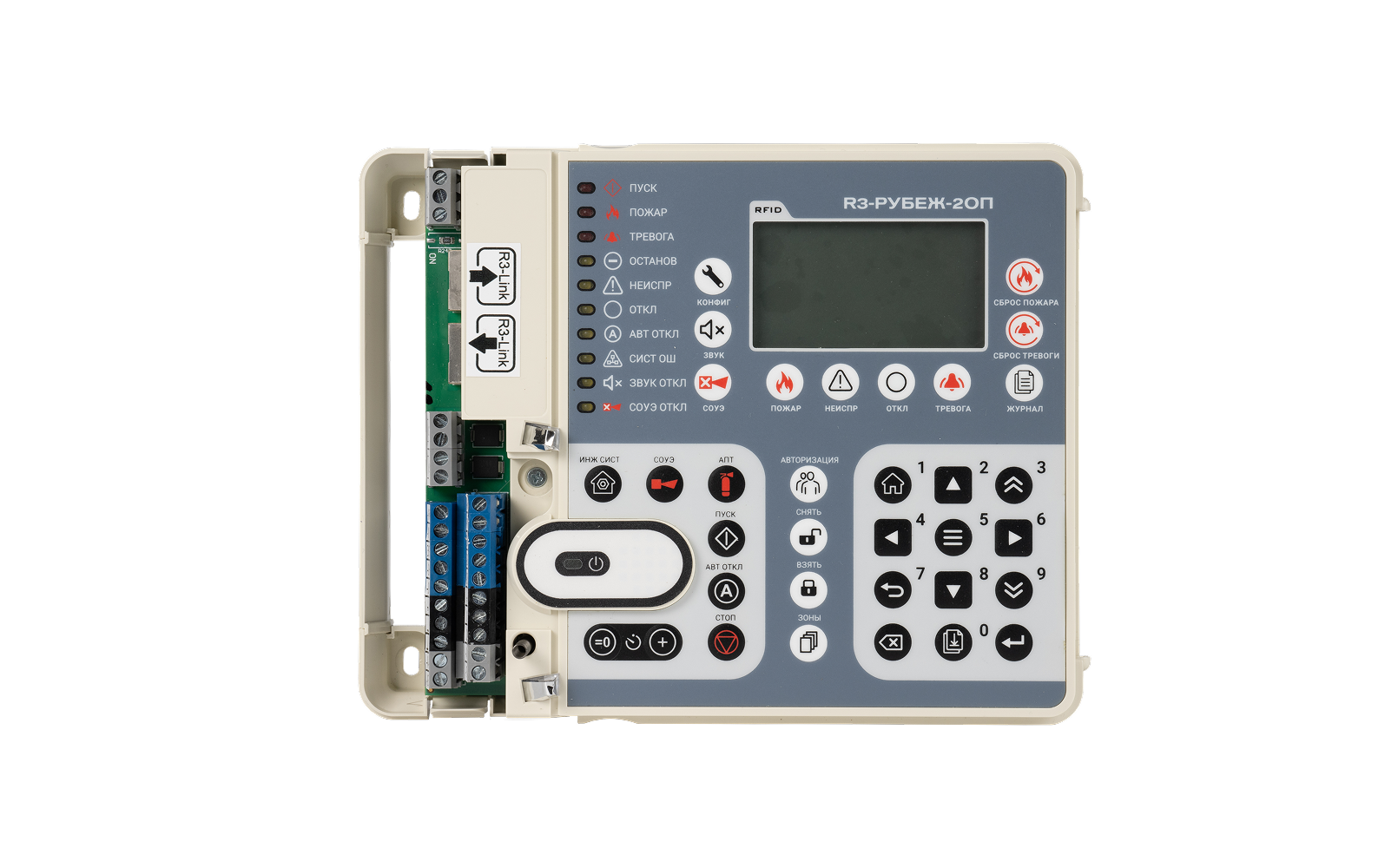

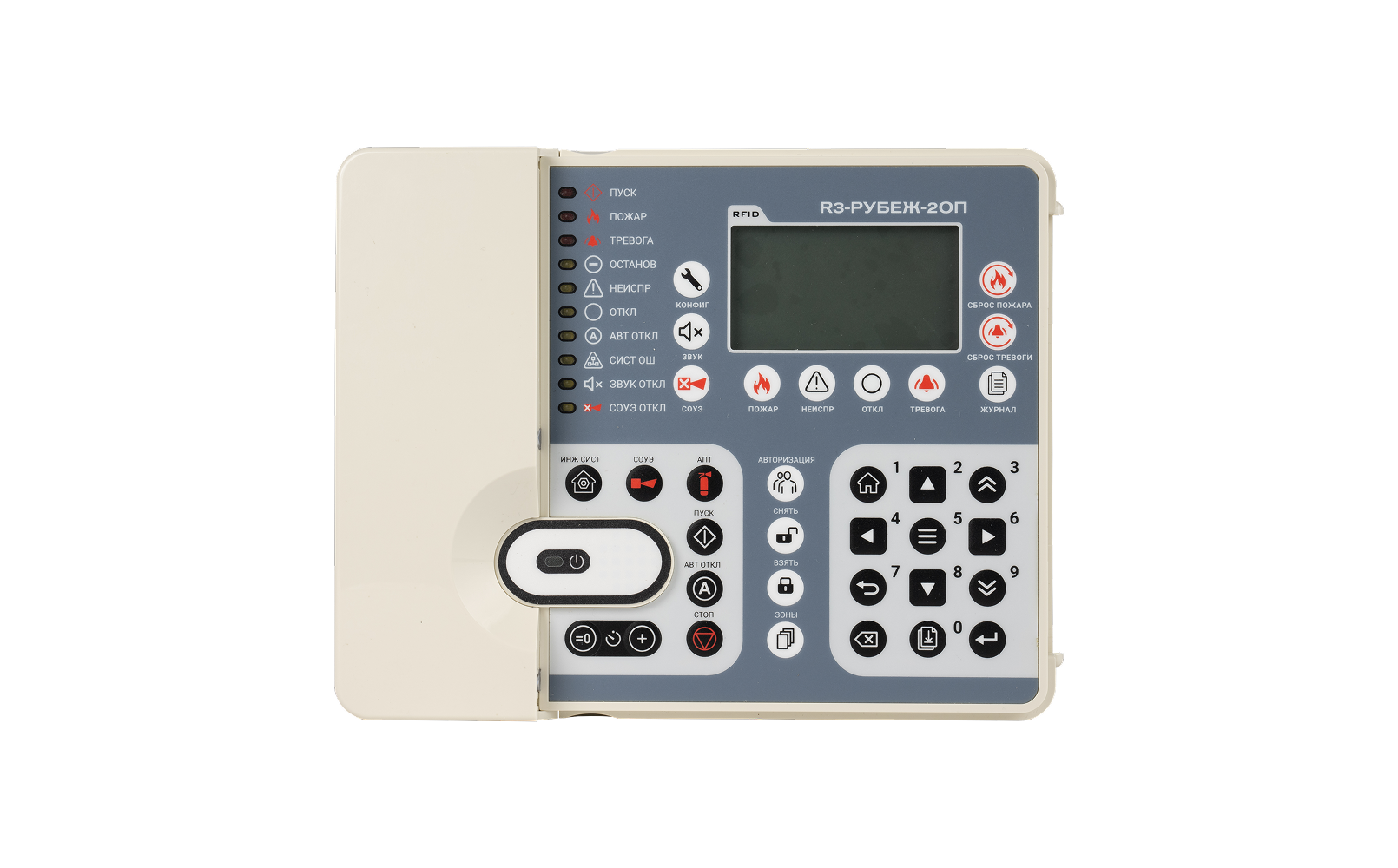

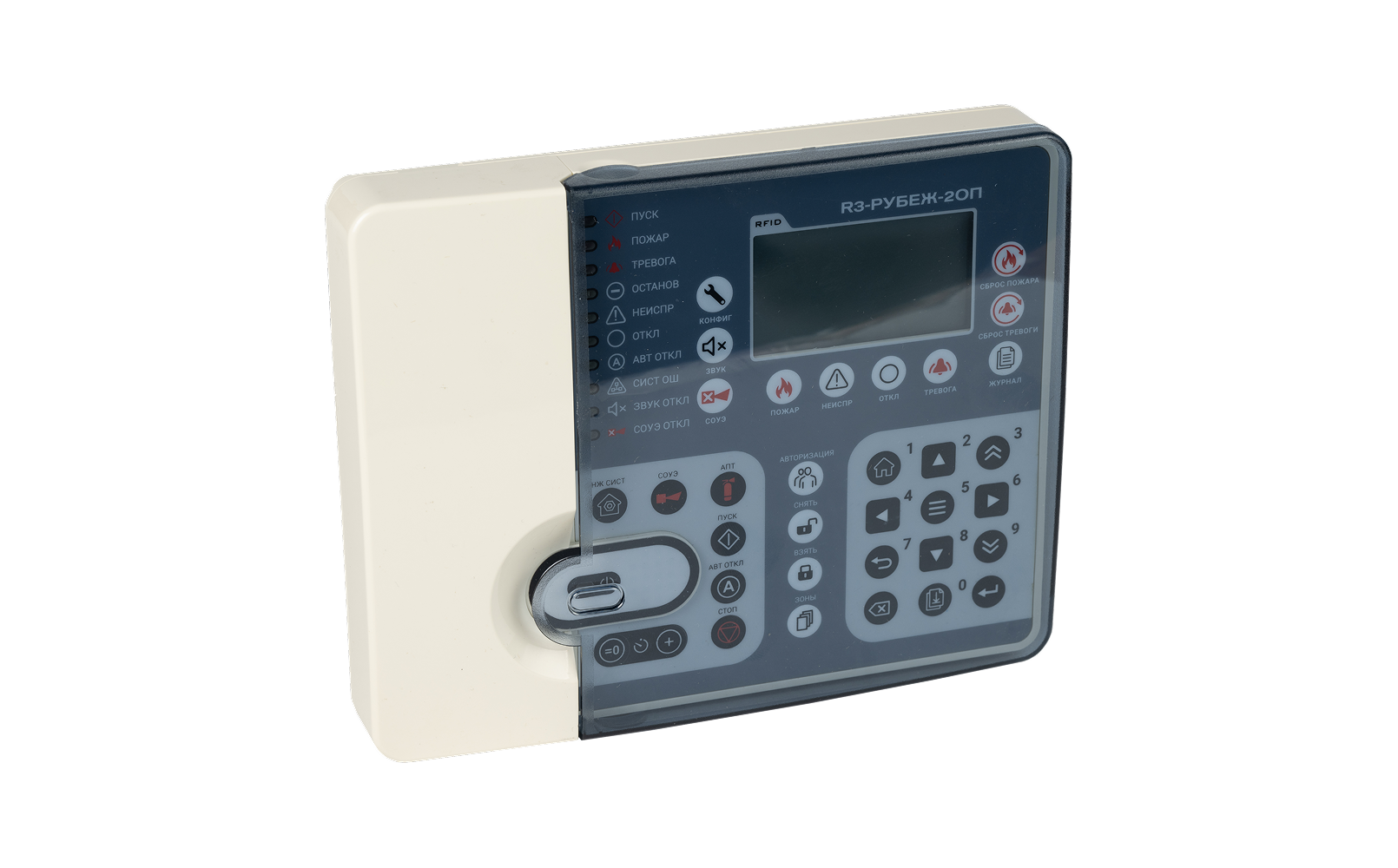

Прибор R3-Рубеж-2ОП имеет 10 светодиодных индикаторов:

  • ПУСК – индикатор включения устройств или сценариев.
  • ПОЖАР – индикатор состояния «Внимание» и «Пожар» в зонах.
  • ТРЕВОГА – индикатор состояния «Тревога» в охранной зоне.
  • ОСТАНОВ – индикатор остановки или приостановки отсчета задержки пуска «Насосной станции», МПТ-1R3 или сценариев, имеющих тип «Пожаротушения», «СОУЭ» или «Инженерные системы».
  • НЕИСПРАВНОСТЬ - индикатор неисправности, зафиксированной прибором на любом из его компонентов (зон, устройств, сценариев).
  • ОТКЛЮЧЕНИЕ – индикатор отключенных устройств.
  • АВТ.ОТКЛ. – индикатор состояния отключенной автоматики на МПТ-1-R3 или «Насосной станции» или блокировки сценария, имеющего тип «Пожаротушения», «СОУЭ» или «Инженерные системы».
  • НЕИСПРАВНОСТЬ СИСТЕМНАЯ – индикатор системной неисправности в приборе.
  • ЗВУК ОТКЛ. – индикатор отключения звука в приборе.
  • СОУЭ ОТКЛ. – Индикатор выключения устройств СОУЭ в системе.

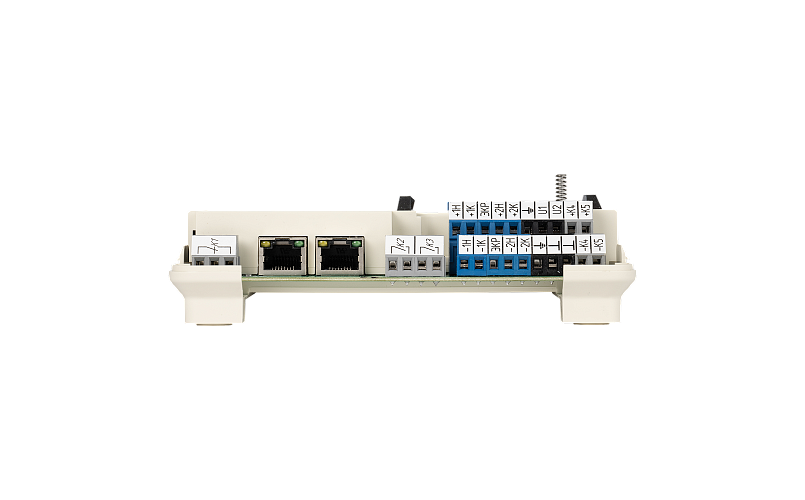

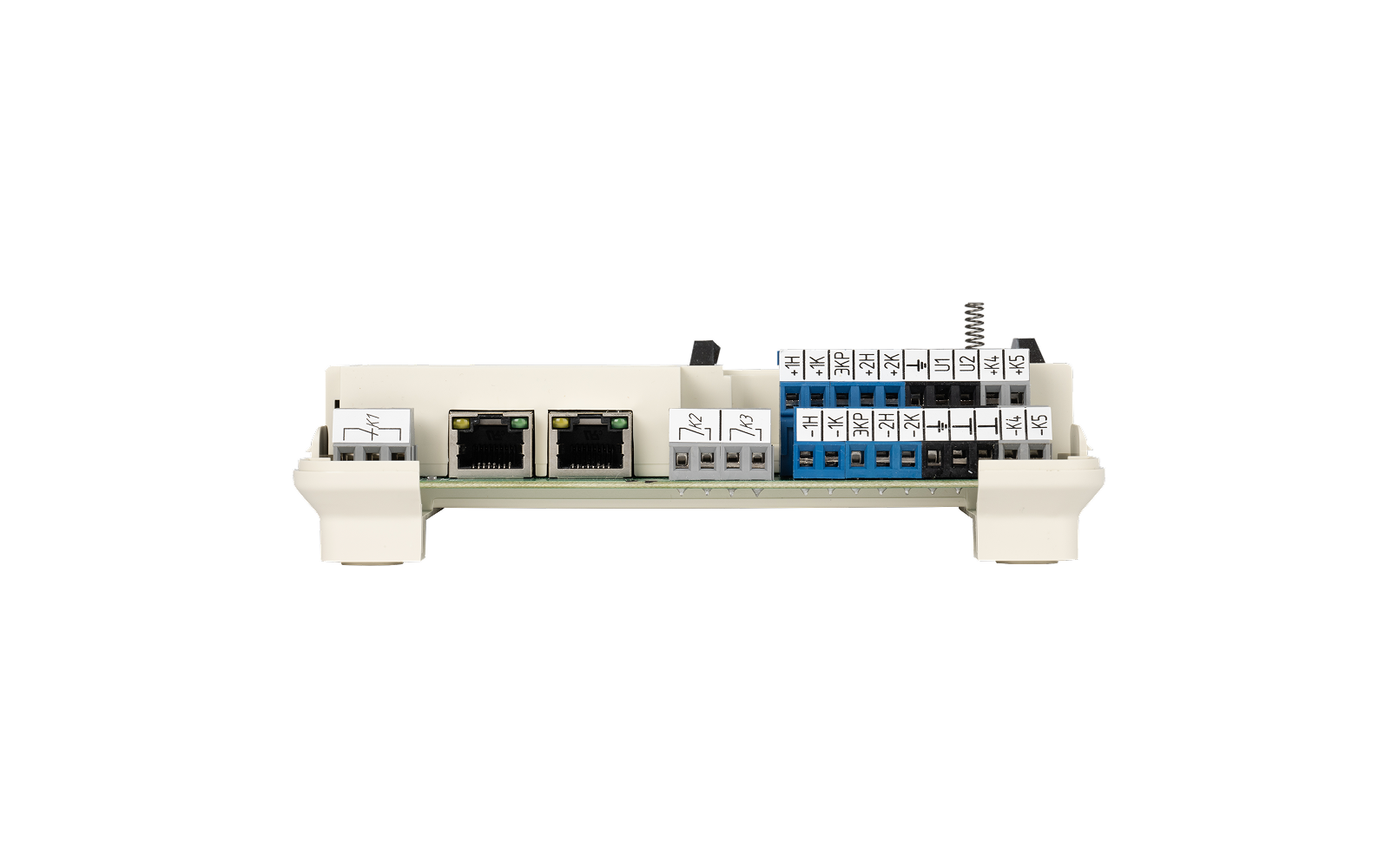

В приборе R3-Рубеж-2ОП предусмотрено одно перекидное реле типа «сухой контакт», 2 реле с нормально-разомкнутыми контактами и 2 выхода с контролем цепи на КЗ и обрыв, выдающих напряжение, равное напряжению питания прибора.

Все реле имеют возможность программирования начального состояния и тактики работы реле при включении.:

  • «Начальное состояние» – состояние реле в режиме «Норма»: либо «нормально-замкнутые», либо «нормально-разомкнутые».
  • «Контроль» – возможность назначить тип контроля линии подключенной нагрузки (нет, только на короткое замыкание, только на обрыв, на короткое замыкание и обрыв).
  • «Контроль нагрузки» – настройка контроля выхода (тестовое включение выхода, калибровка).

Реле и выходы настраиваются на включение по одному или нескольким событиям, происходящим в системе. Настройка включения реле и выходов производится при конфигурировании системы с использованием сценариев управления.

Напряжение питания, В
от 10,2 до 14,4 или от 20,4 до 28,8
Собственный ток потребления при питании 12 В, А, не более
0,5
Собственный ток потребления при питании 24 В, А, не более
0,25
Ток потребления прибора при подключении 500 адресных устройств при напряжении 12 В, А, не более
1,9
Ток потребления прибора при подключении 500 адресных устройств при напряжении 24 В, А, не более
1
Интерфейсы для обмена информацией
USB; R3-Link; АЛС
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более
10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более
1
Количество АЛС, подключаемых к прибору
2
Длина АЛС, м, не более
3000
Максимальное количество адресных устройств, подключаемых к одной АЛС
250
Выходные характеристики встроенного реле 1: коммутация напряжения постоянного тока, В
30
Выходные характеристики встроенного реле 1: коммутация напряжения переменного тока, В
250
Выходные характеристики встроенного реле 1: максимальный коммутируемый ток, А
3
Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока, В
125
Выходные характеристики встроенных реле 2 и 3: максимальный коммутируемый ток, А
0.1
Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока
U вых. = U пит. - 1
Выходные характеристики встроенных выходов 4 и 5: максимальный ток нагрузки выхода, мА
300
Степень защиты оболочки
IP20
Масса, кг, не более
1
Ширина, мм, не более
200
Высота, мм, не более
160
Глубина, мм, не более
50
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от 0 до +55
Параметр Значение
Напряжение питания, В от 10,2 до 14,4 или от 20,4 до 28,8
Собственный ток потребления при питании 12 В, А, не более 0,5
Собственный ток потребления при питании 24 В, А, не более 0,25
Ток потребления прибора при подключении 500 адресных устройств при напряжении 12 В, А, не более 1,9
Ток потребления прибора при подключении 500 адресных устройств при напряжении 24 В, А, не более 1
Интерфейсы для обмена информацией USB; R3-Link; АЛС
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более 10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более 1
Количество АЛС, подключаемых к прибору 2
Длина АЛС, м, не более 3000
Максимальное количество адресных устройств, подключаемых к одной АЛС 250
Выходные характеристики встроенного реле 1: коммутация напряжения постоянного тока, В 30
Выходные характеристики встроенного реле 1: коммутация напряжения переменного тока, В 250
Выходные характеристики встроенного реле 1: максимальный коммутируемый ток, А 3
Выходные характеристики встроенных реле 2 и 3: коммутация напряжения постоянного или переменного тока, В 125
Выходные характеристики встроенных реле 2 и 3: максимальный коммутируемый ток, А 0.1
Выходные характеристики встроенных выходов 4 и 5: выходное напряжение постоянного тока U вых. = U пит. - 1
Выходные характеристики встроенных выходов 4 и 5: максимальный ток нагрузки выхода, мА 300
Степень защиты оболочки IP20
Масса, кг, не более 1
Ширина, мм, не более 200
Высота, мм, не более 160
Глубина, мм, не более 50
Средний срок службы, лет 10
Диапазон рабочих температур, °С от 0 до +55
