R3-МС-Е

Арт.: RBZ-377219

Модуль сопряжения преобразователь интерфейса МС-E представляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемно-контрольных приборов R3-Рубеж-2ОП и других устройств интерфейса R3-Link с компьютером через интерфейс Ethernet.

48 135 ₽* /шт.
* Рекомендуемая цена производителя

Модуль R3-МС-Е предназначен для использования совместно с приемно-контрольными приборами R3-Рубеж-2ОП.

Модуль сопряжения R3-МС-Е обеспечивает:

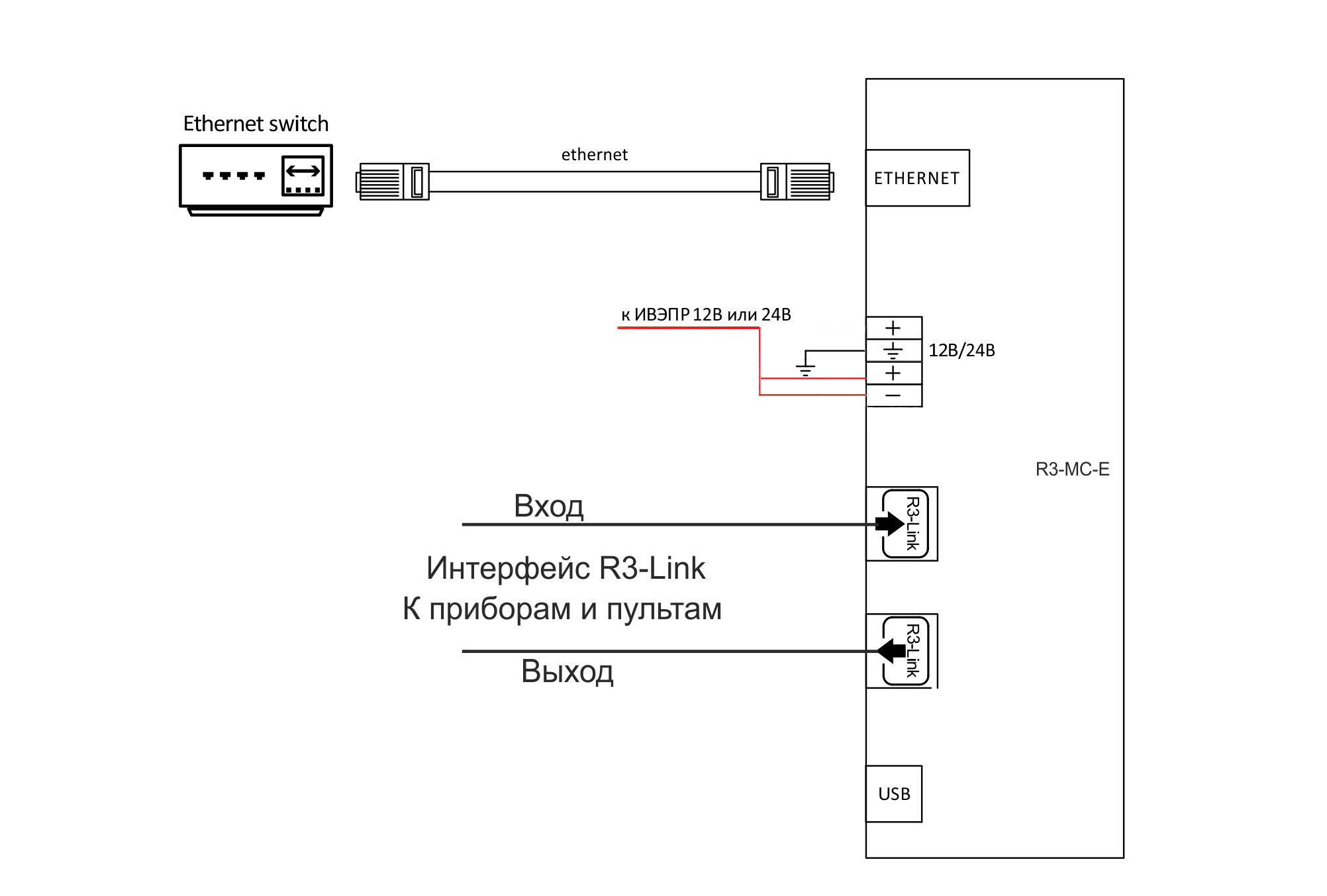

  • подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
  • подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одном интерфейсе R3-Link;
  • светодиодную индикацию обмена данными приборов интерфейса R3-Link с компьютером.

Питание модуля R3-МС-Е осуществляется как от внешнего источника питания напряжением 12 или 24 В, так и по технологии PoE (Power Over Ethernet), которая позволяет запитывать модуль по сетевому кабелю, что обеспечивает удобство использования модуля при отсутствии внешнего источника питания.

Максимальное количество компьютеров (АРМ), с которых возможно подключение к одному R3-МС-Е, не более 7. При этом максимальное количество одновременно подключенных компьютеров для мониторинга системы, не более двух. R3-МС-Е не рекомендуется использовать с Wi-Fi соединением.

Для надежности работы системы безопасности, к локальной сети, в состав которой входят R3-МС-Е, не рекомендуется подключать оборудование, которое не относится к работе этой системы.

Параметры работы по Ethernet-каналу:

  • скорость передачи – 100 Мбит/с;
  • режим передачи данных – full-duplex;
  • используемый протокол – UDP.

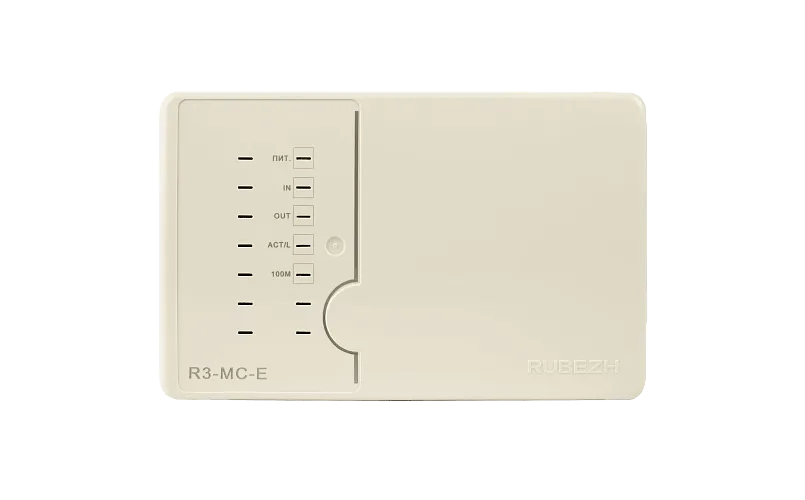

На лицевой стороне модуля расположены светодиодные индикаторы, предназначенные для индикации текущего состояния R3-МС-Е:

  • светодиодный индикатор «HL1» (ПИТАНИЕ) отображающий наличие питания на МС-Е;
  • светодиодные индикаторы «HL2» и «HL3», отображающие обмен данными в канале R3-Link;
  • светодиодный индикатор «HL5» (ACT/LINK) отображающий обмен данными с сетью Ethernet;
  • светодиодный индикатор «HL4» (Скорость обмена) отображающий текущую скорость обмена данными между системой и сетью Ethernet.

Для взаимодействия модуля R3-MC-E с другими модулями и с компьютером необходимо предварительно настроить его. Настройку можно производить с любого устройства, имеющего установленный WEB браузер.

При настройке задаются стандартные параметры IP-устройства, такие как IP адрес, порт обмена данными, маска, шлюз. IP адрес допускается получать автоматически от сервера DHCP. Кроме этого, необходимо задать сетевое имя R3-МС-Е и указать разрешенные для подключения компьютеры. С тех компьютеров, которых не будет в данном списке, доступа к модулю R3-МС-Е не будет.

После завершения сетевых настроек для работы модуля R3-MC-E в составе системы в него необходимо записать конфигурацию с помощью ПО «Firesec».

Питание
от PoE; От источника питания
Напряжение питания, В
от 10,2 до 14,4 или от 20,4 до 28,8
Ток потребления при питании 12 В, мА, не более
200
Ток потребления при питании 24 В, мА, не более
100
Интерфейсы для обмена информацией
USB; R3-Link; Ethernet
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более
10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более
1
Максимальная потребляемая мощность, Вт, не более
2.5
Степень защиты оболочки
IP20
Ширина, мм, не более
170
Высота, мм, не более
108
Глубина, мм, не более
42
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от 0 до +55
Параметр Значение
Питание от PoE; От источника питания
Напряжение питания, В от 10,2 до 14,4 или от 20,4 до 28,8
Ток потребления при питании 12 В, мА, не более 200
Ток потребления при питании 24 В, мА, не более 100
Интерфейсы для обмена информацией USB; R3-Link; Ethernet
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более 10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более 1
Максимальная потребляемая мощность, Вт, не более 2.5
Степень защиты оболочки IP20
Ширина, мм, не более 170
Высота, мм, не более 108
Глубина, мм, не более 42
Средний срок службы, лет 10
Диапазон рабочих температур, °С от 0 до +55
