R3-МС

Арт.: RBZ-377218

Модуль сопряжения R3-МС представляет собой цифровое электронное устройство, предназначенное для сопряжения интерфейса R3-Link с приборами R3-Рубеж-2ОП и блоками R3-Рубеж-БИУ, R3-Рубеж-ПДУ, R3-Рубеж-ПДУ-ПТ с персональным компьютером и с некоторыми сторонними интерфейсами.

19 567 ₽* /шт.
* Рекомендуемая цена производителя

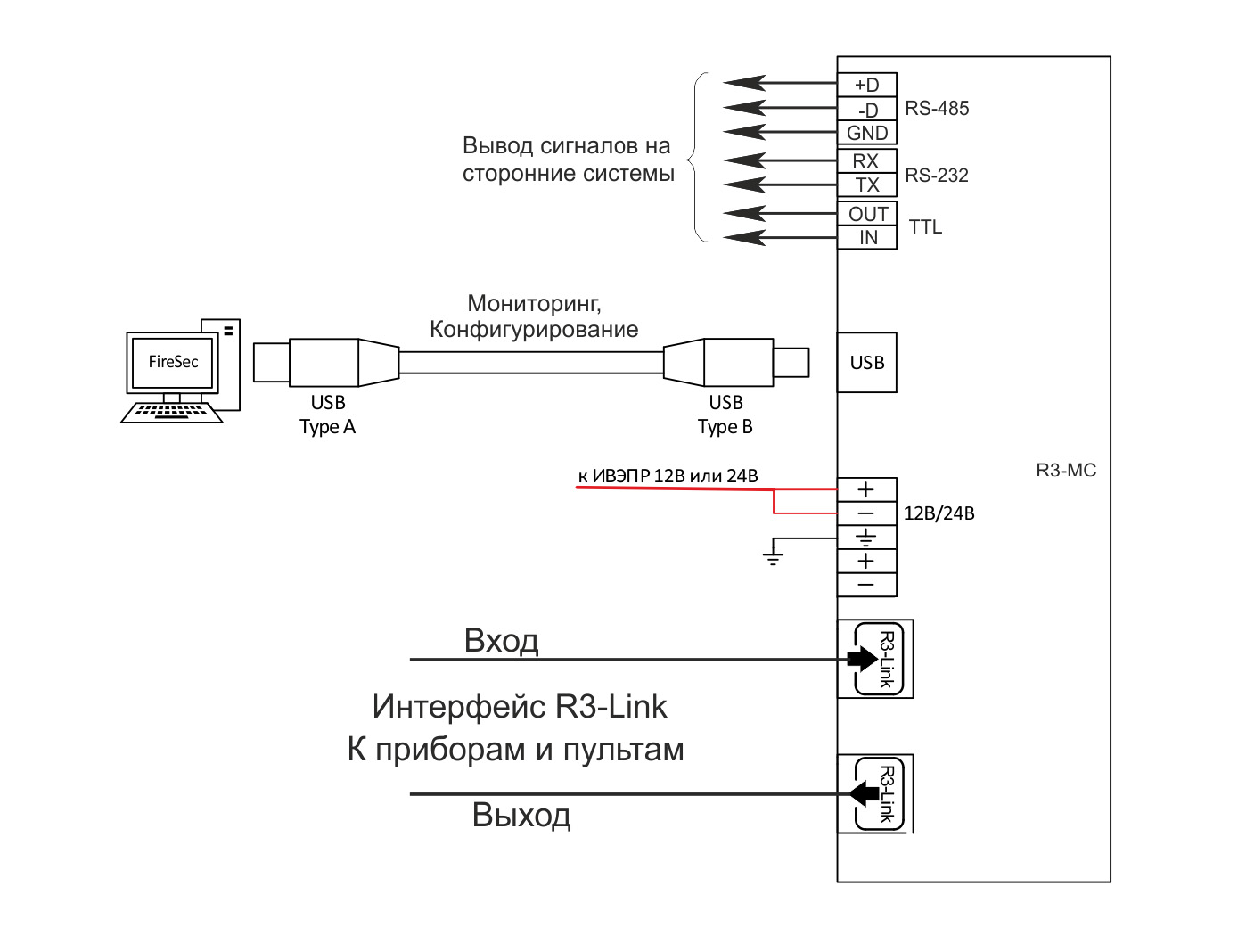

Модуль сопряжения R3-МС является универсальным устройством, сопрягающим приборы и устройства интерфейса R3-Link с другими сторонними интерфейсами. Модуль R3-МС преобразует потоки данных интерфейса R3-Link и передает их в другие интерфейсы, такие как USB, RS-485, RS-232, TTL и обратно.

Основная функция модуля R3-МС - связь приборов интерфейса R3-Link с компьютером: подключение объединенных по интерфейсу R3-Link адресных приемно-контрольных приборов и устройств к USB порту компьютера для конфигурирования всей системы, вывода на мониторинг и управления всеми элементами системы R3-Рубеж.

Прошивка одна, модуль R3-МС может выполнять передачу на компьютер и одновременно одну из остальных функций:

Передача тревожных сообщений от приборов интерфейса R3-Link в системы мониторинга: прием данных из интерфейса R3-Link, перевод этих данных в протокол ContactID и трансляция этих сообщений в интерфейс RS-485 (RS-232) для передачи их на:

  • передатчик RS-202TD-RR системы мониторинга Lonta-202, Lonta Optima, «Базальт» компании «Альтоника»;
  • прибор объектовый оконечный ОКО-3-А-ООУ в систему передачи извещений компании «Око»;
  • объектовую панелью Link-LTE (Союз-GSM) C.Nord (GSM / Ethernet);
  • контрольную панель Контакт GSM 5-RT3 компании «Ритм»;
  • GSM/GPRS передатчики NV-2050 (v19 и выше) и NV 290 (v9 и выше) Navigard.

Сопряжение приборов интерфейса R3-Link с оборудованием сторонних производителей по протоколу Modbus RTU: перевод информационных сигналов от приборов интерфейса R3-Link адресной системы Рубеж в формат данных, используемых в протоколе Modbus RTU, и выдача этих данных в порт интерфейса RS-485. Данное сопряжение позволяет передавать состояния зон и исполнительных устройств адресной системы Рубеж во внешние системы сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU, а также принимать внешние команды от сторонних систем по протоколу Modbus RTU для управления устройствами системы Рубеж.

Организация шлюза между двумя разными интерфейсами R3-Link: обеспечивается межинтерфейсный обмен командами по управлению сценариями работы приборов R3-Рубеж-2ОП и контроллеров R3-Рубеж-КАУ2, находящихся в разных интерфейсах R3-Link. Шлюз, осуществляя взаимно перекрестные связи между приборами двух разных интерфейсов R3-Link по запуску сценариев, выполняет роль локального маршрутизатора до 1000 двунаправленных межинтерфейсных связей.

На лицевой стороне модуля R3-МС расположены светодиодные индикаторы, предназначенные для индикации текущего состояния модуля:

  • светодиодный индикатор ПИТАНИЕ, отображающий наличие питания на R3-МС;
  • светодиодный индикатор R3-LINK, отображающий обмен данными в канале R3-Link; светодиодный индикатор USB, отображающий обмен данными с компьютером;
  • светодиодный индикатор RS-485, отображающий наличие обмена данными с внешними устройствами.

Питание
от USB ПК; От источника питания
Напряжение питания, В
от 10,2 до 14,4 или от 20,4 до 28,8
Ток потребления при питании 12 В, мА, не более
200
Ток потребления при питании 24 В, мА, не более
100
Интерфейсы для обмена информацией
USB; R3-Link; RS-485
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более
10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более
1
Степень защиты оболочки
IP20
Ширина, мм, не более
170
Высота, мм, не более
108
Глубина, мм, не более
42
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от 0 до +55
Параметр Значение
Питание от USB ПК; От источника питания
Напряжение питания, В от 10,2 до 14,4 или от 20,4 до 28,8
Ток потребления при питании 12 В, мА, не более 200
Ток потребления при питании 24 В, мА, не более 100
Интерфейсы для обмена информацией USB; R3-Link; RS-485
Длина интерфейса R3-Link при объединении устройств в сеть, км, не более 10
Длина линии между соседними устройствами интерфейса R3-Link, км, не более 1
Степень защиты оболочки IP20
Ширина, мм, не более 170
Высота, мм, не более 108
Глубина, мм, не более 42
Средний срок службы, лет 10
Диапазон рабочих температур, °С от 0 до +55
