Контроллер адресных устройств имеет в своём составе:
- вход/выход для подключения основного интерфейса PFM;
- вход/выход для подключения резервного интерфейса PFM;
- основной и резервный ввод питания 220 В;
- дополнительный 3-й ввод питания от источника постоянного тфока напряжением 24 В;
- 8 адресных линий связи для подключения адресных устройств - 8 радиальных или 4 кольцевых;
- на одну адресную линию связи КАУ-2 возможно подключить до 250 адресных устройств.
Длина адресной линии связи не более 100 км.
Расстояние между двумя адресными устройствами в АЛС не более 400 м.
Максимальное суммарное количество адресных устройств, подключаемых к каждому КАУ-2 не более 2000.
В список устройств, работающих под управлением контроллера адресных устройств входят:
- метка адресная АМ-R2;
- метка адресная пожарная АМП-R2;
- модуль релейный РМ-R2;
- модуль выходов с контролем МВК-R2;
- модуль автоматики дымоудаления МДУ-R2;
- модуль ветвления и подпитки МВП-R2;
- извещатель пожарный дымовой ИП 212-149;
- извещатель пожарный тепловой ИП 101-52-PR;
- извещатель пожарный комбинированный ИП 212/101-11-PR;
- извещатель пожарный ручной ИПР 513-12;
- устройство дистанционного пуска УДП 513-12;
- оповещатель звуковой ОПОП 2-R2;
- оповещатель свето-звуковой ОПОП 124-R2;
- оповещатель световой ОПОП 1-R2;
- шкаф управления задвижкой ШУЗ-R2;
- шкаф управления ШУН/В-R2;
- модуль изолятора МИ-R2(МИБ-R2);
- индикатор состояний ИС-R2;
- извещатель пожарный пламени ИП 329 ИОЛИТ-Exd-R2;
- адресный барьер пусковой цепи АБПЦ-R2;
- адресный барьер шлейфов сигнализации АБШС-R2;
- источники бесперебойного электропитания ИВЭПР RS-R2.

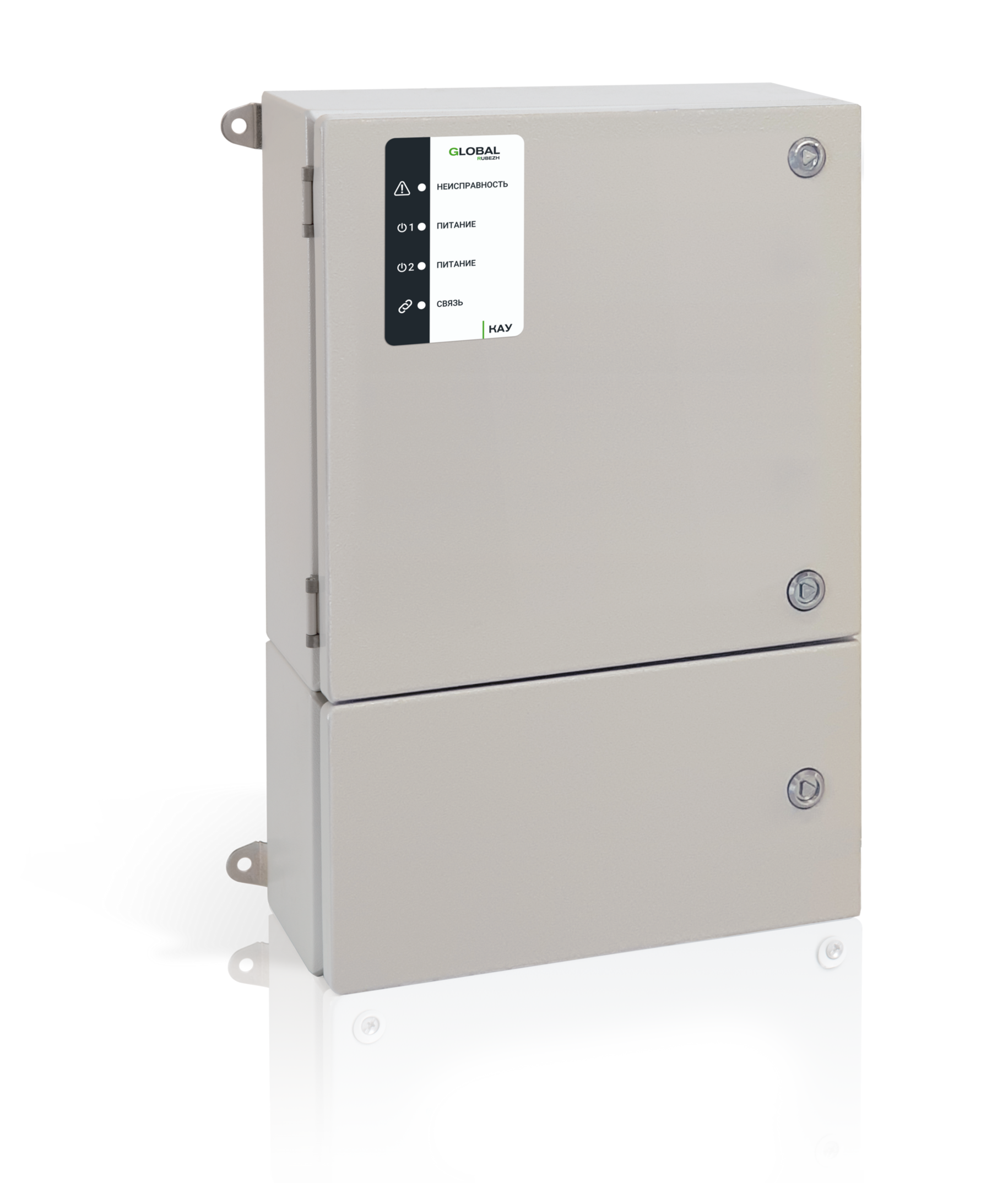

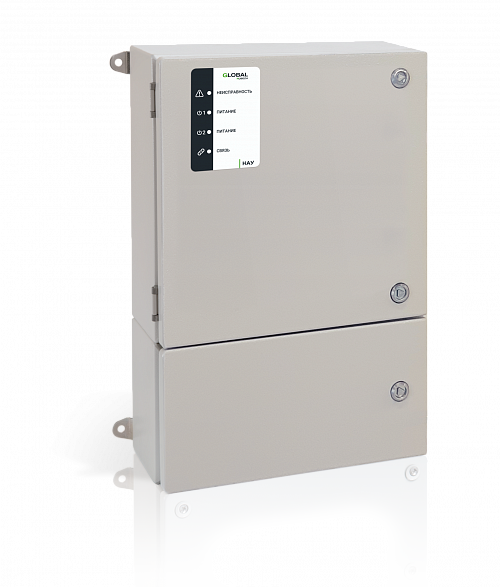

КАУ-2 конструктивно выполнен в металлическом корпусе. Металлический корпус представляет собой двухсекционный шкаф с открывающейся верхней крышкой и съемной нижней крышкой, обеспеченными резиновыми уплотнениями. Верхняя крышка снабжена замком, запирающимся специальным ключом.
КАУ-2 получает от адресных пожарных извещателей сигналы: Норма, Сработка 1, Сработка 2, Неисправность, данные о задымленности, запыленности дымовых извещателей, температуре тепловых датчиков, другую необходимую информацию и передает их по каналам интерфейса PFM в ГК.
Принятый и обработанный групповым контроллером сигнал в виде команды поступает по каналам интерфейса PFM обратно в КАУ-2 на включение исполнительных устройств оповещения, дымоудаления и пожаротушения, подключенных к нему по АЛС.
Любая неисправность КАУ-2, а также потеря связи с каким-либо подключенным адресным устройством сопровождается загоранием светодиодного индикатора «неисправность». Потеря связи с ГК сопровождается погасанием светодиодного индикатора СВЯЗЬ.
ЦПУ обеспечивает вычисления и предварительную обработку данных, поступающих от адресных устройств о состоянии зон, направлений охраняемого объекта, предварительную обработку поступающих сигналов, обработку сигналов взаимодействия с ГК, проведение операций самоконтроля, подготовку команд для исполнительных устройств, а также сигналов индикации КАУ-2.
Память КАУ-2 служит для хранения промежуточных данных вычисления ЦПУ, данных об адресах, подключенных к клеммам АЛС адресных устройств, данных об адресных устройствах, полученных при опросе их состояний.
