ИП 101-52-PR W1.04

Назначение – для монтажа на несущие конструкции.

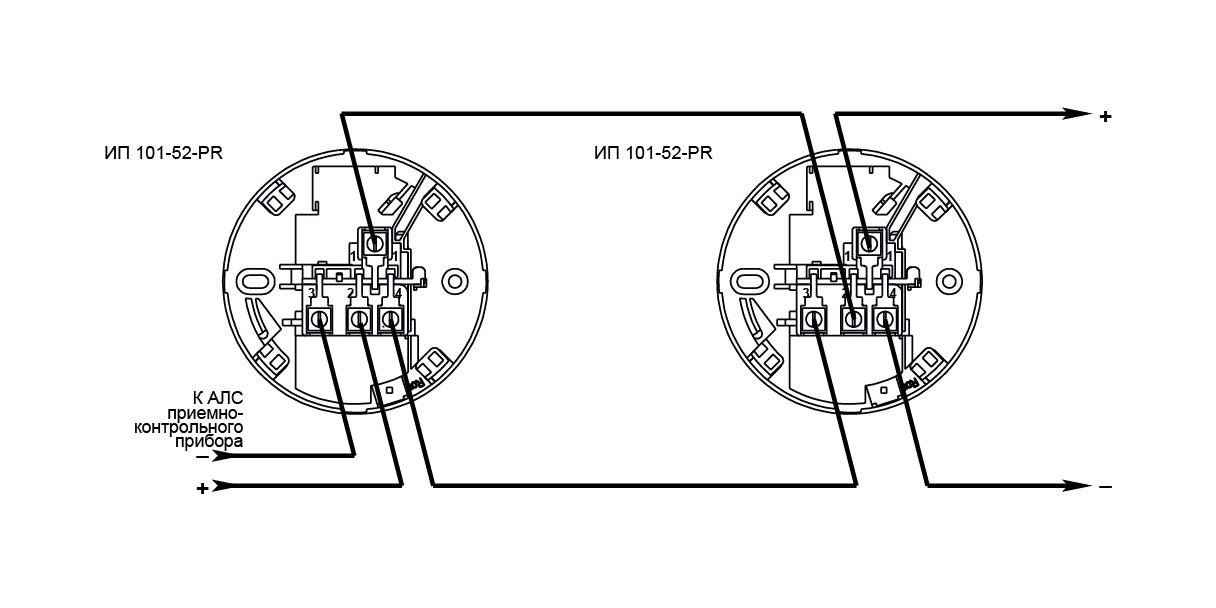

Свойства – содержит 4 винтовых контакта для монтажа двух двухпроводных кабелей.

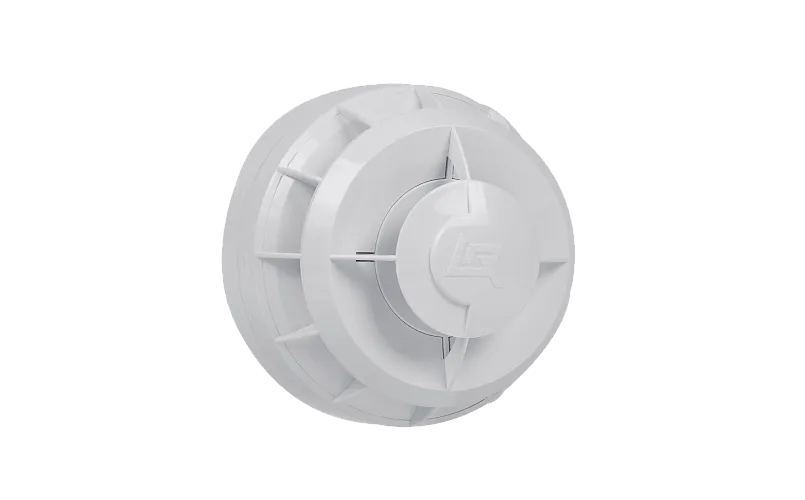

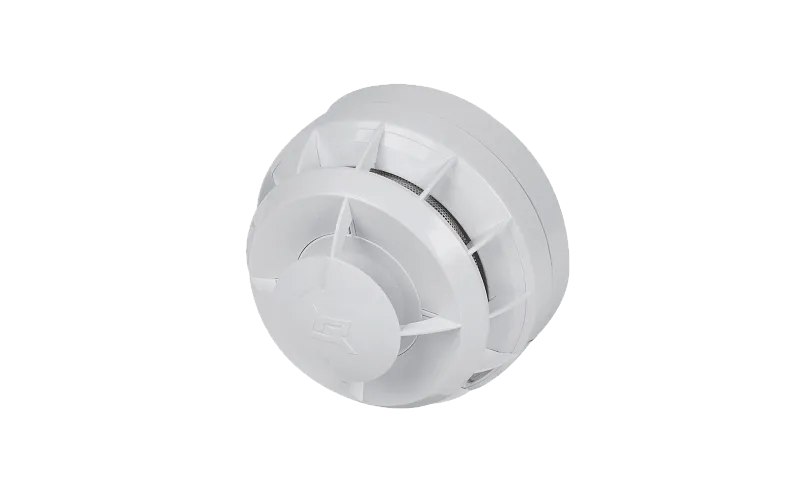

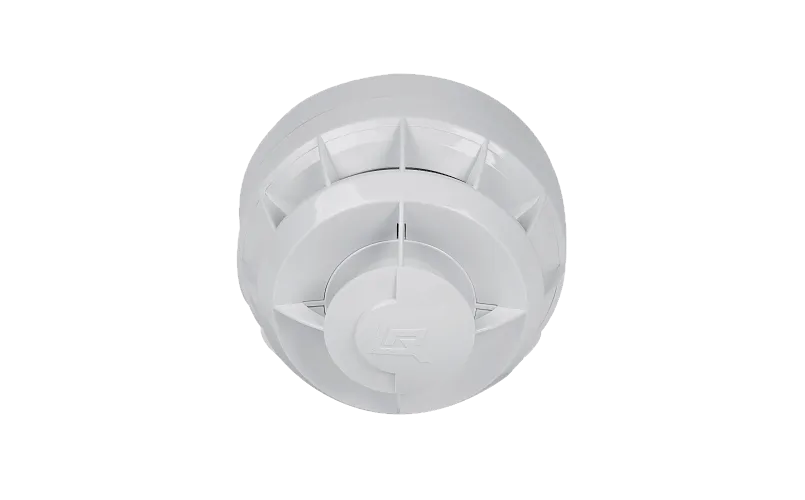

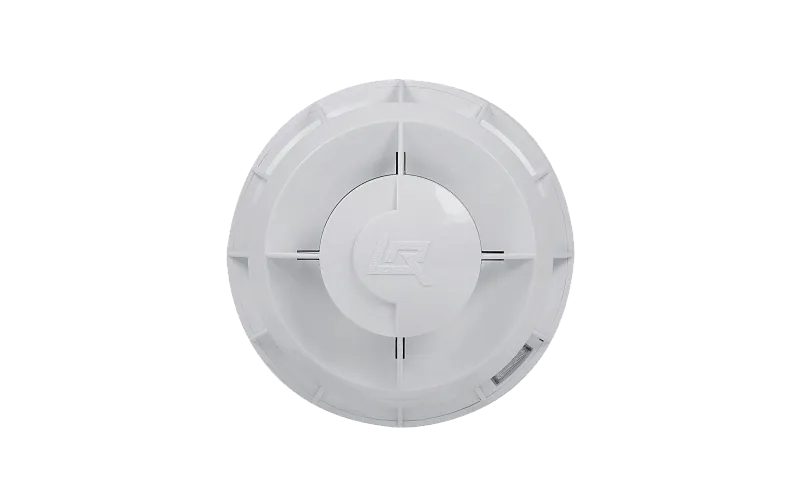

Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый ИП 101-52-PR представляет собой устройство прямого измерения температуры. Обработка информации производится встроенным микроконтроллером. Измерение температуры осуществляется микроконтроллером по величине падения напряжения на чувствительном элементе. Скорость изменения температуры вычисляется микроконтроллером. Извещатель состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с радиоэлементами, обеспечивающая обработку сигналов на базе микроконтроллера. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.

Извещатели пожарные тепловые работают в составе системы противожарной защиты GLOBAL под управлением ГК «Глобал» и контроллера адресных устройств КАУ.

Конструкция и принцип работы

Извещатель предназначен для обнаружения возгораний, сопровождающихся повышением температуры внутри контролируемого пространства в закрытых помещениях различных зданий, сооружений, и передачи сигнала о срабатывании, а также о своем техническом состоянии в приемно-контрольный прибор.

Функции:

• измерение температуры окружающей среды и передача результата измерения в прибор;
• расчет скорости изменения температуры и передача результата расчета в прибор;
• формирование и передача в прибор сигнала «Неисправность»;
• обработка по специальным алгоритмам результатов измерений и принятие решения о формировании сигнала «Сработка»;
• индикация режима работы извещателя;
• тестирование с помощью кнопки или оптического тестера ОТ-1.

Особенности:

• Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый ИП 101-52-PR предназначен для передачи сигнала о срабатывании, а также о своем техническом состоянии в приемно-контрольный прибор.
• Питание и информационный обмен извещателя осуществляются по двухпроводной адресной линии связи.
• Извещатель обладает двумя способами определения возгораний: по максимальной температуре и по скорости нарастания температуры.
