ГК исп.3

Групповой контроллер имеет в своём составе:

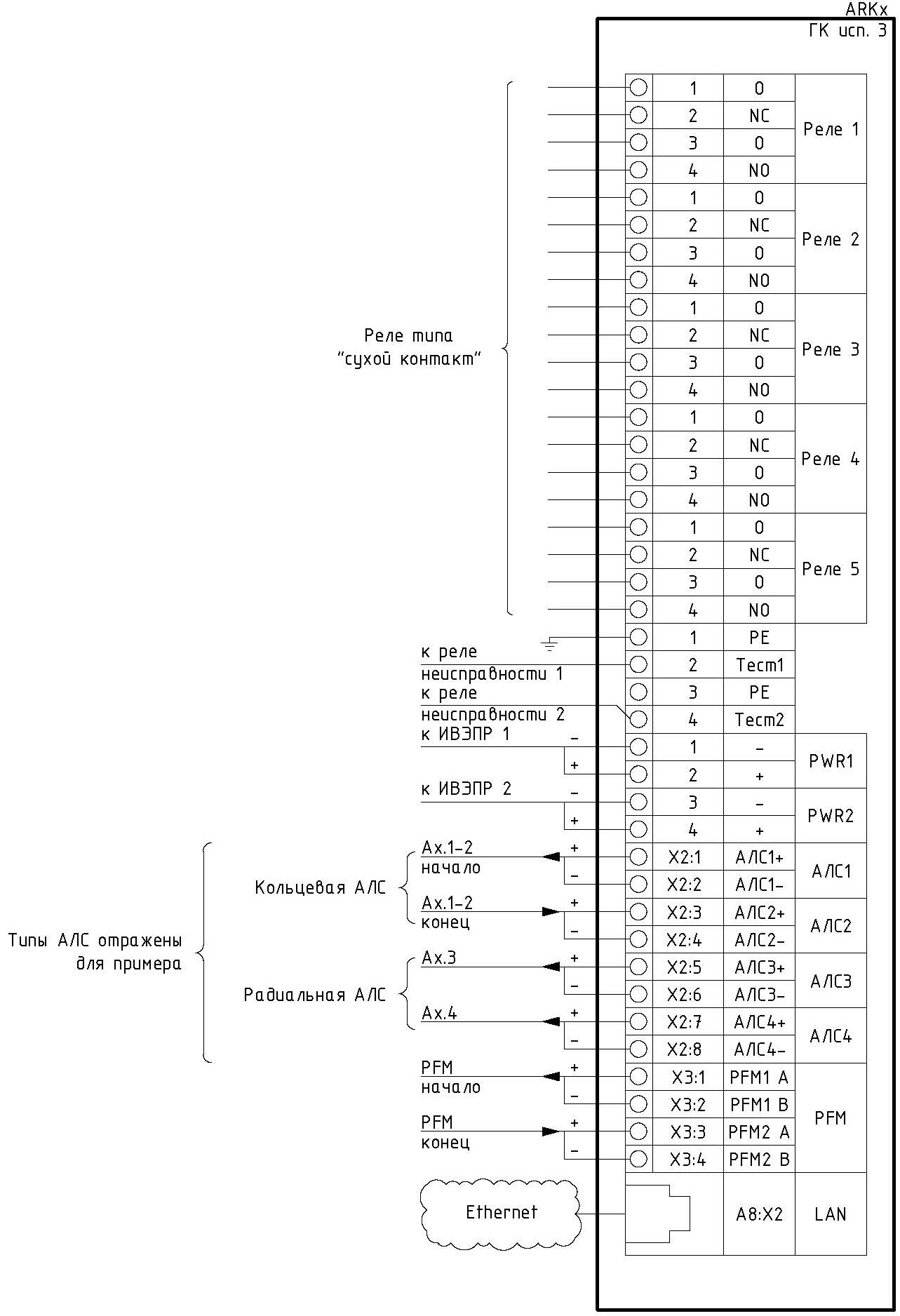

• Вход/выход для подключения интерфейса PFM;
• Основной и резервный ввод питания 24 В;
• 10 дюймовый сенсорный экран; пластиковый корпус;
• 5 реле «сухой контакт»;
• 4 радиальных или 2 кольцевых адресных линии связи.

Основные функции Группового контроллера:

• прием информации от КАУ, подключенных в интерфейс PFM;
• прием сигналов от адресных пожарных устройств по двухпроводным АЛС;
• обработка поступающей информации со всей системы и принятие решений;
• световая и символьная индикация состояний системы и принимаемых сигналов; звуковая сигнализация аварийных состояний системы пожарной сигнализации;
• включение цепей управления системами автоматического пожаротушения, дымоудаления, оповещения, инженерным оборудованием или выносных приборов сигнализации при возникновении пожара на охраняемом объекте;
• контроль исправности всех линий связи.

Общие характеристики Группового контроллера:

• сбор информации о состоянии объекта, а так же передача управляющих сигналов исполнительным устройствам осуществляется посредством контроллеров адресных устройств (КАУ);
• прибор осуществляет взаимодействие с КАУ посредством двухпроводного интерфейса PFM;
• прибор взаимодействует с адресными устройствами посредством встроенных двухпроводных адресных линий связи по протоколу RS-R2;
• прибор имеет интерфейс Ethernet для связи с автоматизированным рабочим местом верхнего уровня;
• органы управления прибором выполнены в виде сенсорного ЖК монитора 10”, с помощью которого также осуществляется считывание информации в виде символьных индикаторов, просмотр баз данных и журнала событий;
• имеет встроенный зуммер, оповещающий о режимах работы прибора.

На лицевой панели ГК расположены следующие светодиодные индикаторы:

• Внимание – Какие-либо зоны в состоянии «Внимание»;
• Пожар 1 – Какие-либо зоны в состоянии «Пожар 1»;
• Пожар 2 – Какие-либо зоны в состоянии «Пожар 2»;
• Неисправность – Какие-либо КАУ и адресные устройства в состоянии «Неисправность» либо связь с ними потеряна;
• Питание 1 – Наличие питания по основному вводу;
• Питание 2 – Наличие питания по резервному вводу;
• Автоматика отключена – Какие-либо устройства или контролируемые направления и зоны в состоянии «Автоматика отключена»;
• Пуск – Какие-либо контролируемые направления в состоянии «Пуск»;
• Останов пуска – В каких-либо контролируемых направлениях приостановлен запуск пожаротушения;
• Отключение – Какие-либо адресные устройства программно отключены от системы;
• Звук отключен – Встроенный звуковой излучатель прибора программно отключен;
• Тест – Запущен режим проверки работоспособности средств отображения информации прибора;
• Связь – Наличие связи по внешнему интерфейсу Ethernet.

ГК переходит в режим «Пожар» при обнаружении адресными пожарными извещателями превышения порога количественной величины контролируемых ими признаков пожара в зоне (защищаемом помещении, направлении) или скорости нарастания контролируемой величины.

Прибор обеспечивает автоматический контроль целостности интерфейса связи PFM, в дежурном режиме выполняет циклический опрос устройств на интерфейсе PFM, и принимает команды верхнего уровня. При этом в реальном времени обеспечивается сбор данных о состоянии адресных пожарных извещателей и непосредственное управление исполнительными устройствами (линия связи интерфейса PFM может быть соединена только в кольцо, радиальное включение также работоспособно, но прибор такое соединение идентифицирует как неисправность обусловленную обрывом линии связи PFM). ГК способен осуществлять функции самодиагностики по команде оператора.

Встроенный в ГК источник питания обеспечивает преобразование первичного напряжения питания по обоим вводам во вторичное напряжение постоянного тока, которое служит для питания ЦПУ, светодиодных индикаторов, канала интерфейса PFM, порта Ethernet и сенсорного ЖК монитора. ЦПУ в ГК обеспечивает вычисления и предварительную обработку данных о состоянии зон, направлений охраняемого объекта, поступающих от КАУ, проведение операций самоконтроля, подготовку команд для исполнительных устройств, а также сигналов индикации ГК и сенсорного ЖК монитора.

Прибор позволяет создать несколько основных типов пользователей: оператор, администратор, инсталлятор и другие, которым, по усмотрению пользователя могут быть предоставлены разные права доступа.
