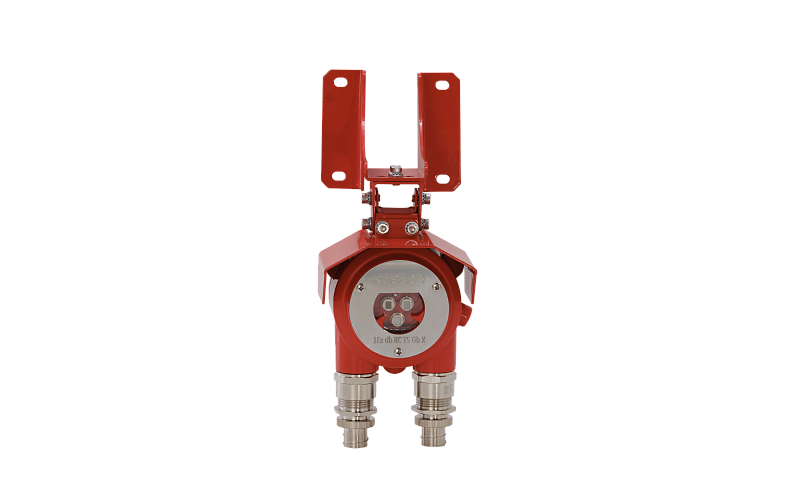

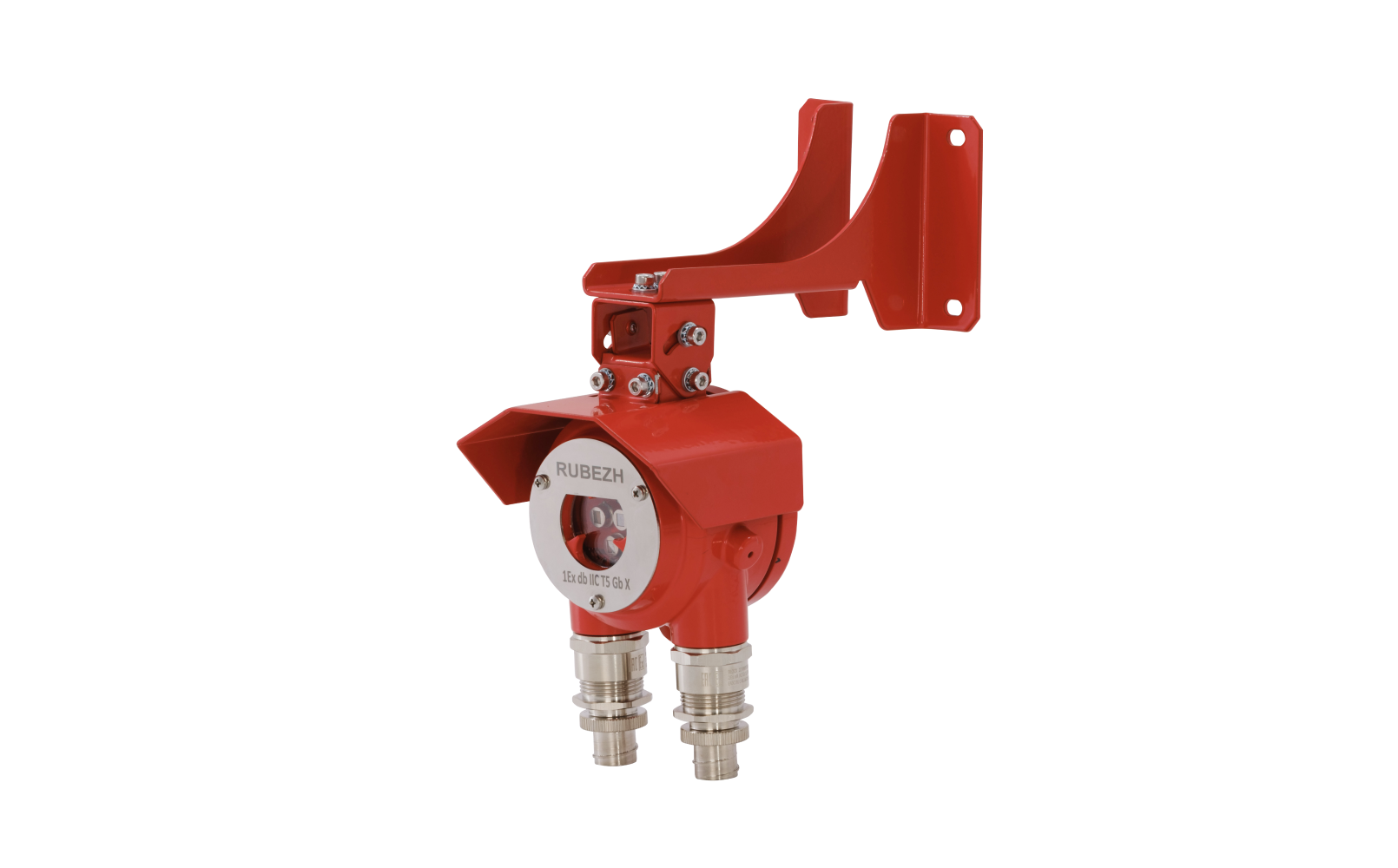

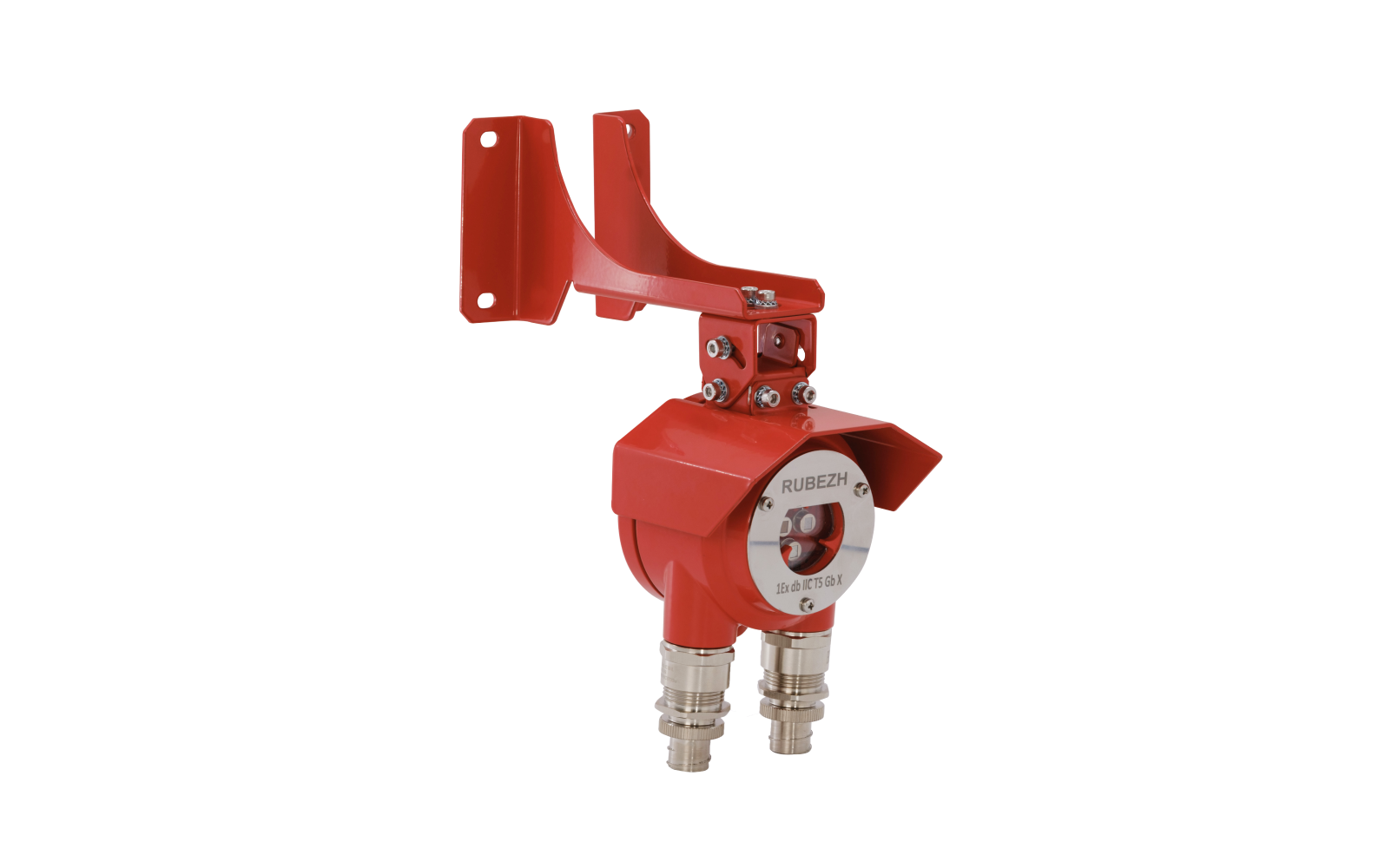

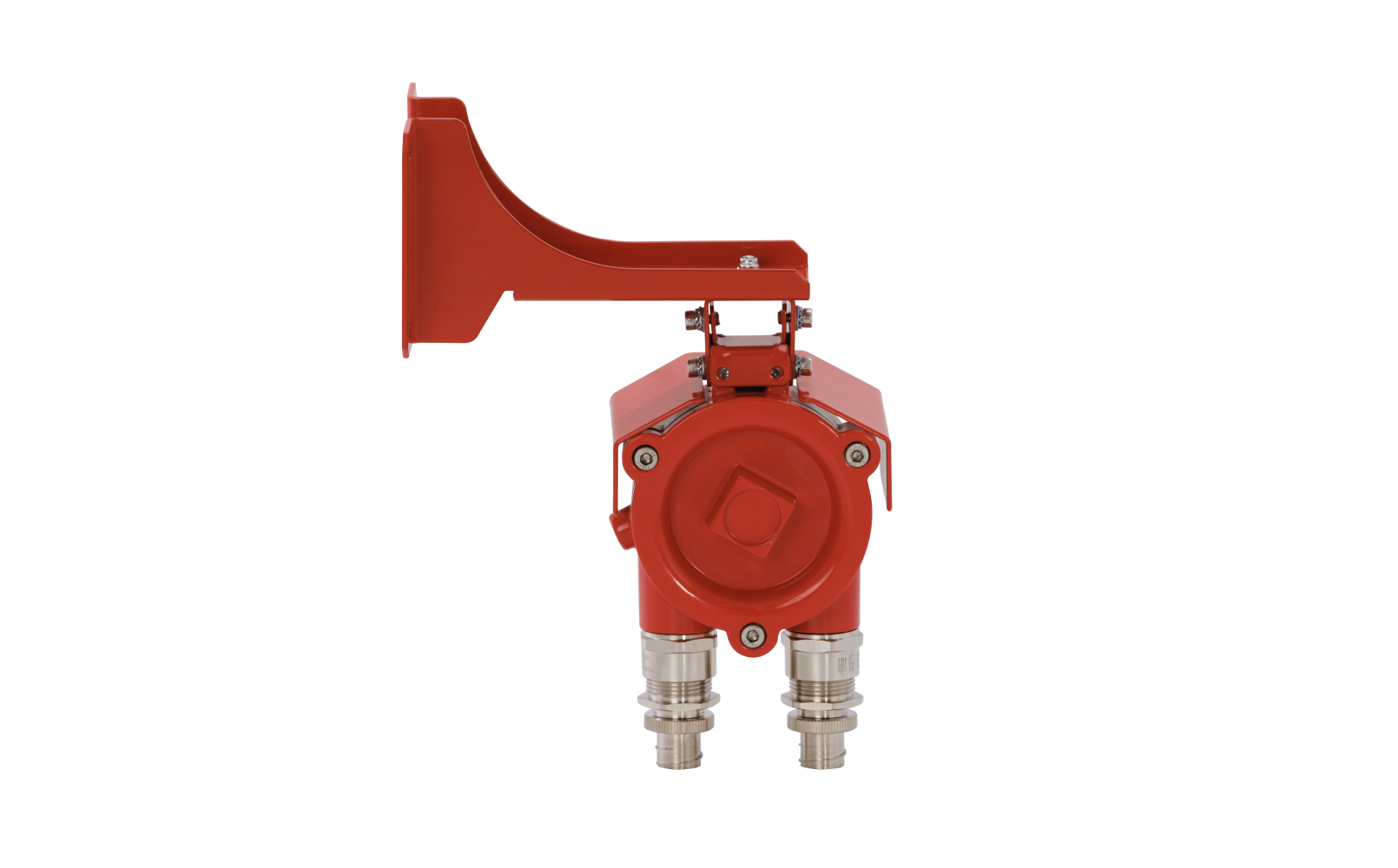

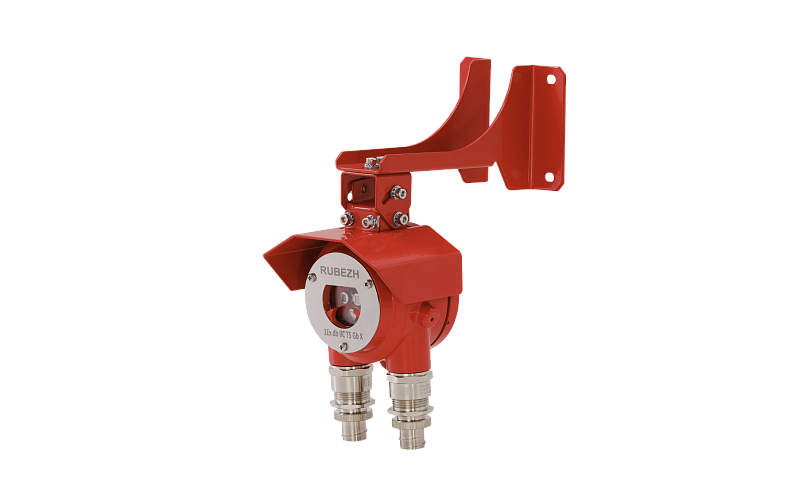

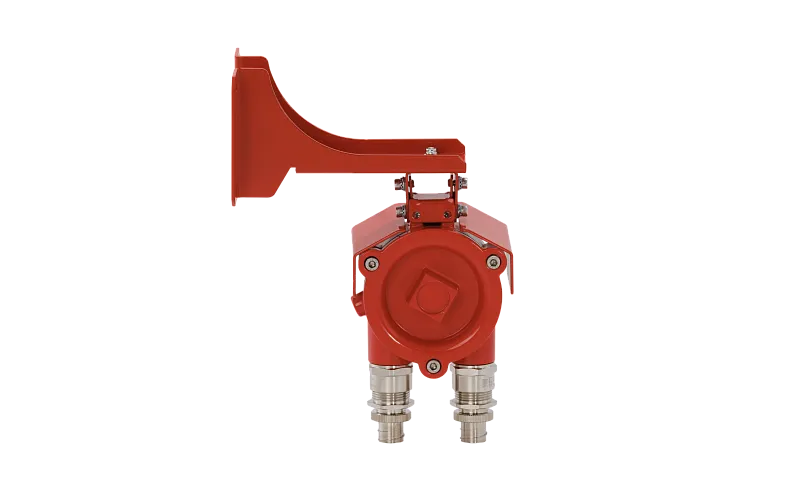

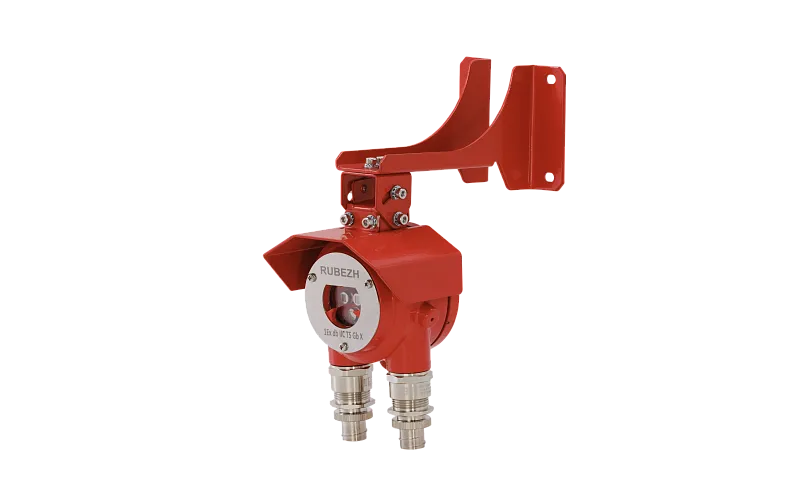

ТЮЛЬПАН 64/3 Ex-R3 предназначен для применения во взрывоопасных зонах и помещениях 1-го и 2-го классов. Маркировка взрывозащиты устройства – 1Ex d IIС T5 Gb Х.
Благодаря трем ИК-каналам разного диапазона ТЮЛЬПАН 64/3 Ex-R3 обладает высокой обнаруживающей способностью и позволяет выявить на ранней стадии очаги возгорания различных материалов, характеризующиеся открытым пламенем при горении.
Извещатель рекомендован к установке как в закрытых помещениях с высокими потолками и/или интенсивной вентиляцией, так и на открытых площадках. Наличие подогрева допускает применение устройства при низких температурах.
Функциональные особенности:
• обнаружение возгорания по пульсирующему и/или постоянному электромагнитному излучению пламени на трех участках ИК-диапазона;
• обработка по специальным алгоритмам результатов измерений и передача сигнала «Пожар» в приемно-контрольный прибор;
• контроль запыленности оптики;
• индикация режима работы извещателя;
• обмен данными с ППКОПУ по адресной линии связи;
• допускается подключение к АЛС без учета полярности;
• в системе занимает 1 адрес.
Ток потребления извещателя из АЛС, мА, не более
0.65
Маркировка взрывозащиты
1Ex d IIС T5 Gb Х
Максимум спектральной чувствительности первого опорного ИК-канала, мкм
4
Максимум спектральной чувствительности второго опорного ИК-канала, мкм
5
Максимум спектральной чувствительности измерительного ИК-канала, мкм
4.4
Максимальный угол обзора
90
Дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее
25
Напряжение питания подогрева от внешнего источника, В
24
Материал корпуса
Алюминиевый сплав
Ток потребления подогрева, мА, не более
0.25
Внутренний диаметр кабельного ввода, мм, не более
14
Степень защиты оболочки
IP66
Гарантийный срок эксплуатации, мес, не более
36
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -40 до +55 или от -55 до +55
| Параметр |
Значение |
|
Ток потребления извещателя из АЛС, мА, не более |
0.65 |
|
Маркировка взрывозащиты |
1Ex d IIС T5 Gb Х |
|
Максимум спектральной чувствительности первого опорного ИК-канала, мкм |
4 |
|
Максимум спектральной чувствительности второго опорного ИК-канала, мкм |
5 |
|
Максимум спектральной чувствительности измерительного ИК-канала, мкм |
4.4 |
|
Максимальный угол обзора |
90 |
|
Дальность обнаружения тестовых очагов ТП-5, ТП-6, м, не менее |
25 |
|
Напряжение питания подогрева от внешнего источника, В |
24 |
|
Материал корпуса |
Алюминиевый сплав |
|
Ток потребления подогрева, мА, не более |
0.25 |
|
Внутренний диаметр кабельного ввода, мм, не более |
14 |
|
Степень защиты оболочки |
IP66 |
|
Масса, кг, не более |
2.1 |
|
Длина, мм, не более |
175 |
|
Ширина, мм, не более |
124 |
|
Высота, мм, не более |
153 |
|
Гарантийный срок эксплуатации, мес, не более |
36 |
|
Средний срок службы, лет |
10 |
|
Диапазон рабочих температур, °С |
от -40 до +55 или от -55 до +55 |
Извещатель пламени «ТЮЛЬПАН 64/3 Ex-R3», в зависимости от исполнения, может иметь следующие обозначения:
1 – Обозначение типа извещателя: ТЮЛЬПАН 64/3 Ex-R3 – извещатель пожарный пламени взрывозащищенный (протокол R3).
2 – Комплектация двумя взрывозащищенными кабельными вводами. Тип штуцера кабельного ввода:
- БСЗ – Под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм. Допускается применение под бронированный кабель без применения заземления, а также для открытой прокладки небронированного кабеля диаметром от 6 до 14 мм;
- МG1/2 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 14 до 16 мм, присоединительная муфта не требуется;
- МG3/4 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 19 до 22 мм, присоединительная муфта не требуется;
- 2 заглушки – Съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5 мм.
3 – Вид специального исполнения извещателя:
- исп.5 – Расширенный температурный диапазон, нижний порог эксплуатации до -45°С без подключения подогрева.
