ТПУ-R2

Основные функции терминального пульта управления:

• Ручное управление системами оповещения, системами дымоудаления, системами газоудаления и иными инженерными и технологическими системами, участвующими в обеспечении пожарной безопасности посредством механических органов управления и интерфейса встроенного сенсорного экрана;
• Ручное управление системами газового, порошкового, аэрозольного, водяного и пенного пожаротушения;
• Отображение текстовой и графической информации на встроенном 10-ти дюймовом сенсорном экране.

ТПУ-R2 осуществляет:

• Отображение информации о состояниях зон, устройств, сценариев;
• Управление режимом работы зон, устройств, сценариев;
• Изменения параметров компонентов системы;
• Навигацию по приборам и компонентам системы, содержащихся в текущей конфигурации;
• Отображение журнала событий системы;
• Регистрацию и редактирование данных о пользователях, имеющих доступ к управлению зонами, исполнительными устройствами и другими компонентами системы;
• Символьную индикацию сигналов, звуковую сигнализация аварийных состояний системы;

Встроенное программное обеспечение - ТШВГ.305659.122 - интегрировано в центральный процессорный модуль и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость устройства. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для сбора, преобразования, хранения, передачи информации и ее вывода в графическом виде на встроенный экран устройства, передачи команд управления, а также для обеспечения взаимодействия с внешним оборудованием посредством  следующих интерфейсов:  PFM с поддержкой соответствующих протоколов связи: PFM_g2.

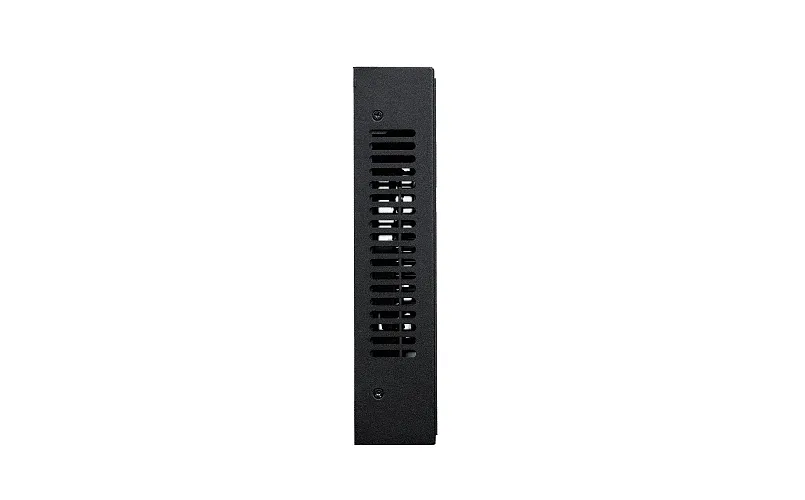

ТПУ-R2 конструктивно выполнен в металлическом корпусе с 10-ти дюймовым сенсорным экраном. На ТПУ-R2 расположены: считыватель карт доступа, световые индикаторы, динамик звуковой сигнализации. Для разграничения доступа к функциям управления и индикации в ТПУ-R2 предусмотрена авторизация пользователей, осуществляется с помощью прикладывания карты доступа к считывателю или с помощью ввода пароля.

На лицевой панели ТПУ-R2 расположены следующие светодиодные индикаторы:

НОРМА - индикатор отсутствия условий для перехода ГК в состояние «Пуск», «Пожар», «Внимание», «Останов пуска», «Неисправность», «Отключение» и/или «Автоматика отключена»;

ПУСК - индикатор включения сценариев или адресных исполнительных устройств противопожарной защиты;

ПОЖАР - индикатор получении сигнала «Пожар» от пожарных зон;

ВНИМАНИЕ - индикатор получении сигнала «Внимание» от пожарных зон;

ОСТАНОВ ПУСКА - индикатор приостановки пуска сценария противопожарной защиты;

НЕИСПРАВНОСТЬ - индикатор неисправности, зафиксированной прибором при обрыве или коротком замыкании PFM, АЛС, при нарушении связи с подключенными по PFM приборами или компонентами, при неисправности АУ, при неисправности ГК;

ОТКЛЮЧЕНИЕ - индикатор отключения пожарных зон или адресных устройств;

АВТ. ОТКЛЮЧЕНА – индикатор состояния отключенной автоматики сценариев, блокировки пуска сценария противопожарной защиты; отключенной автоматики АУ;

СИСТ.ОШИБКА - индикатор аппаратной неисправности или ошибки в ПО;

ЗВУК ОТКЛЮЧЕН - индикатор отключения звуковой сигнализации в приборе;

ПИТАНИЕ ОСН – индикатор наличия питания по основному вводу;

ПИТАНИЕ РЕЗ - индикатор наличия питания по резервному вводу;

ПУСК ПОЖАРОТУШЕНИЕ – индикатор запуска сценариев пожаротушения или блоков модульного пожаротушения БМП-R2;

ОСТАНОВ ПУСКА ПОЖАРОТУШЕНИЕ - индикатор ручной приостановки пуска сценария пожаротушения;

НЕИСПРАВНОСТЬ ПОЖАРОТУШЕНИЕ - индикатор неисправности сценариев пожаротушения при неисправности АУ, либо потери связи с АУ, или неисправности БМП;

АВТ. ОТКЛЮЧЕНИЕ ПОЖАРОТУШЕНИЕ - индикатор отключения автоматики, блокировки сценария пожаротушения или БМП;

ПУСК ОПОВЕЩЕНИЕ - индикатор включения сценария оповещения или приборов управления оповещением GLOBAL SPM;

ОСТАНОВ ПУСКА ОПОВЕЩЕНИЕ – индикатор приостановки пуска сценария оповещения;

НЕИСПРАВНОСТЬ ОПОВЕЩЕНИЕ - индикатор неисправности адресного устройства управляемого сценария оповещения или неисправности GLOBAL SPM;

АВТ.ОТКЛЮЧЕНА ОПОВЕЩЕНИЕ - индикатор отключения автоматики при переводе в ручной режим работы сценариев оповещения, либо GLOBAL SPM, или перевод в состояние блокировки.
