ШУЗ-R2

Арт.: RBZ-121734

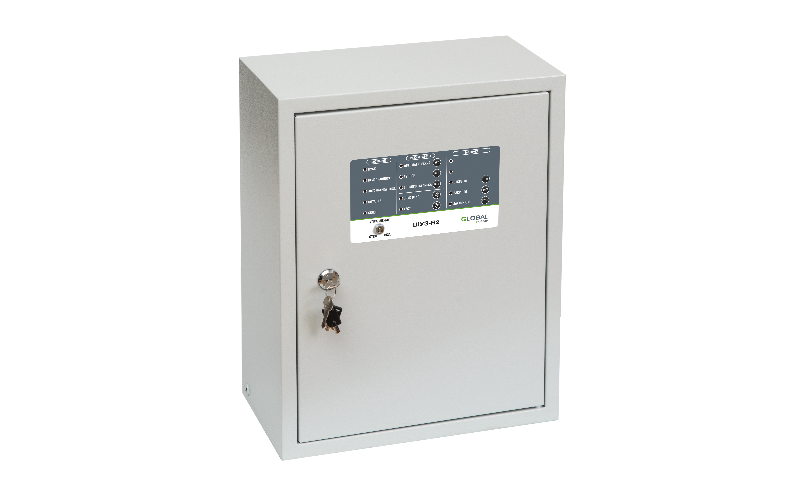

Шкаф управления электроприводной задвижкой ШУЗ предназначен для управления задвижкой с электроприводом в адресных системах СПЗ «GLOBAL».

Цена по запросу

Шкаф управления задвижкой является адресным устройством и работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

ШУЗ обеспечивает работу с трехфазными и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт в сетях переменного тока системы заземления TN-C или TN-S.

Функции:

  • контроль наличия и параметров электропитания на вводе сети;
  • контроль исправности основных цепей электрической схемы прибора;
  • контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок УЗЗ) на обрыв и короткое замыкание;
  • контроль силовой цепи питания двигателя;
  • местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
  • передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R2;

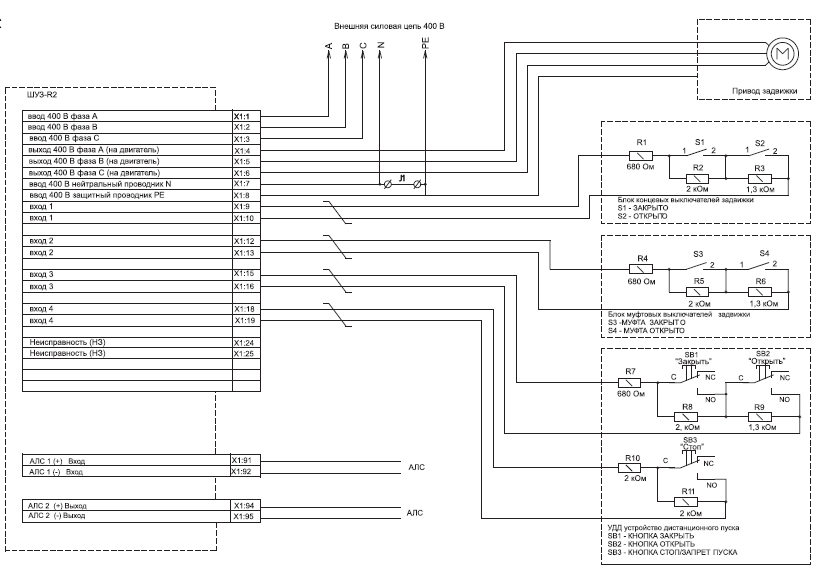

  • управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R2 от ППКПУ, от кнопок УЗЗ, по командам датчиков уровня или по командам местного управления.

ШУЗ обеспечивает управление электроприводом:

  • задвижки с шаровым затвором, оснащенной блоком концевых выключателей – тип управления 1;
  • задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей – тип управления 2;
  • задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня – тип управления 3.

Выбор типа управления ШУЗ осуществляется с ППКПУ при настройке параметров шкафа или задается установкой DIP-переключателей на контроллере шкафа.

Напряжение питания, В
см. таблицу исполнений
Количество занимаемых адресов в системе
1
Мощность подключаемого электродвигателя, кВт
см. таблицу исполнений
Собственная потребляемая мощность от сети, ВА, не более
30
Степень защиты оболочки
IР31 (IР54 по требованию заказчика)
Тип системы заземления
TN-C/ТN-S
Масса, кг, не более
12
Ширина, мм, не более
410
Высота, мм, не более
510
Глубина, мм, не более
250
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -20 до +55
Параметр Значение
Напряжение питания, В см. таблицу исполнений
Количество занимаемых адресов в системе 1
Мощность подключаемого электродвигателя, кВт см. таблицу исполнений
Собственная потребляемая мощность от сети, ВА, не более 30
Степень защиты оболочки IР31 (IР54 по требованию заказчика)
Тип системы заземления TN-C/ТN-S
Масса, кг, не более 12
Ширина, мм, не более 410
Высота, мм, не более 510
Глубина, мм, не более 250
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -20 до +55

Шкаф управления задвижкой ШУЗ-R2, в зависимости от исполнения, может иметь следующие обозначения:


1 – Назначение: ШУЗ – шкаф управления задвижкой.

2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.

3 – Мощность электродвигателя, кВт.

4 – Силовые элементы автоматики:

  • 00 – производитель Dekraft;
  • 01 – производитель Schneider Electric.
5 – Работа в адресной системе: R2 – для подключения в АЛС приборов «РУБЕЖ-ГЛОБАЛ».

Шкафы управления задвижками ШУЗ-R2 выпускаются в следующих исполнениях:

 Мощность электродвигателя, кВт    Размеры корпуса, (ВхШхГ), мм      Вес, кг
 ШУЗ-R2  ШУЗ-О-R2
0,18 510×410×250

12
0,37
0,75
 1,5
 2,2
 3,0
 5,5
 7,5
 11
 15
