ШУВ-R3

    Арт.: зависит от исполнения
    ИСБ RUBEZH R3 Дымоудаление

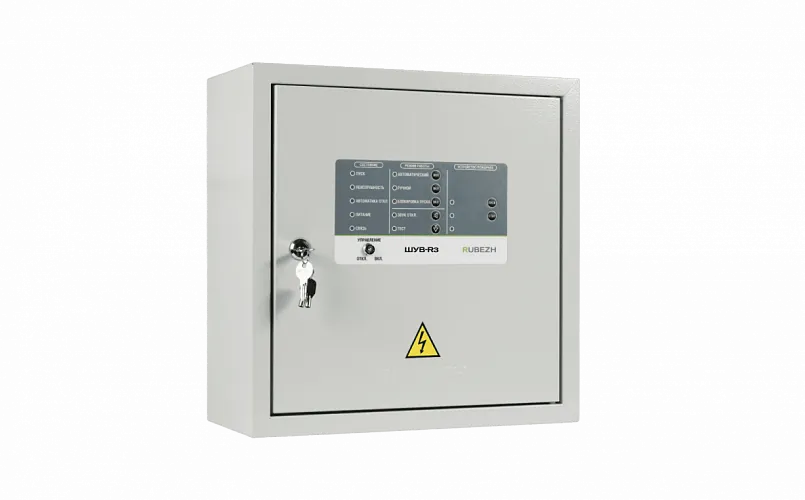

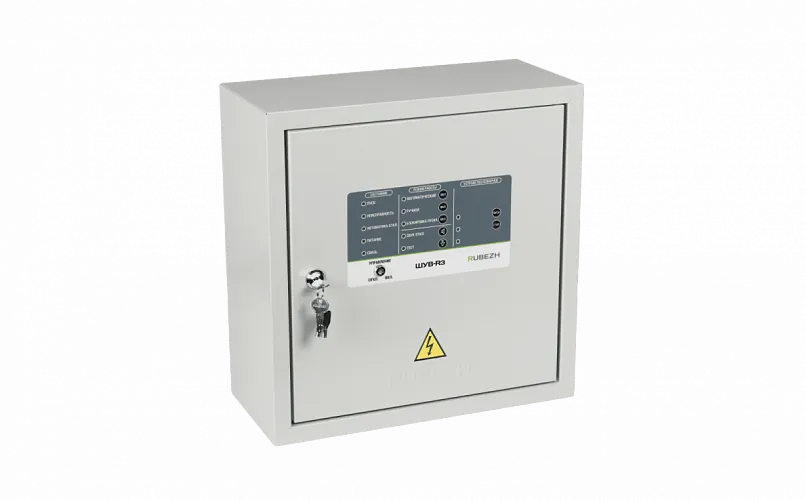

    Шкаф управления пожарный предназначен для управления электродвигателями вентиляторов приточно-вытяжной вентиляции или электродвигателями вентиляторов дымоудаления адресной системы противопожарной защиты в системах Рубеж.

    Цена в зависимости от исполнения
    Где купить?

    ШУВ-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия ППКПУ. В системе занимает 1 адрес.

    ШУВ-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 1,5 кВт до 3 кВт.

    Шкафы управления ШУВ-R3 имеют в своем составе автоматический ввод резерва (АВР), для организации питания от двух источников электроэнергии. В ШУ устанавливаются силовые элементы автоматики без теплового расцепителя, рекомендуемые для управления электродвигателями противодымной вентиляцией. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП  или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение, габариты и масса.

    ШУВ-R3 реализует следующие функции:
    • управление подключенным электродвигателем в соответствии с командами, получаемыми по адресной линии связи (далее – АЛС) от ППКПУ, по командам местного управления;
    • автоматический контроль состояние вводов электропитания с включением световой индикации и звуковой сигнализации о неисправности при пропадании или снижении ниже допустимого уровня напряжения питания по любому вводу;
    • переключение электропитания с основного ввода на резервный при пропадании напряжения питания или снижения напряжения ниже допустимого на основном вводе, и обратно, без выдачи ложных сигналов (в том числе во внешние цепи);
    • контроль исправности основных цепей электрической схемы прибора;
    • контроль исправности входных цепей от датчиков на обрыв и короткое замыкание;
    • контроль силовой цепи питания электродвигателя;
    • местное переключение режима управления электродвигателем на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
    • передачу в ППКПУ сигналов своего состояния по АЛС;
    • размыкание участка АЛС при возникновении короткого замыкания (далее – КЗ) на клеммах АЛС, замыкание участка АЛС при устранении короткого КЗ на клеммах АЛС и передачу в ППКПУ соответствующего сообщения о возникновении или устранении КЗ на клеммах АЛС.

    ШУВ-R3 может находиться в следующих режимах управления:
    • «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
    • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
    • «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

    Напряжение питания, В
    см. таблицу исполнений
    Встроенный АВР
    Да
    Встроенный ИКЗ на линии связи
    Да
    Масса, не более
    см. таблицу исполнений
    Мощность подключаемого электродвигателя, кВт
    см. таблицу исполнений
    Собственная потребляемая мощность от сети, ВА, не более
    100
    Степень защиты оболочки
    IР31 (IР54 по требованию заказчика)
    Тип системы заземления
    ТN-S
    Размеры
    см. таблицу исполнений
    Средний срок службы, лет
    10
    Диапазон рабочих температур, °С
    от -25 до +55
    Параметр Значение
    Напряжение питания, В см. таблицу исполнений
    Встроенный АВР Да
    Встроенный ИКЗ на линии связи Да
    Масса, не более см. таблицу исполнений
    Мощность подключаемого электродвигателя, кВт см. таблицу исполнений
    Собственная потребляемая мощность от сети, ВА, не более 100
    Степень защиты оболочки IР31 (IР54 по требованию заказчика)
    Тип системы заземления ТN-S
    Размеры см. таблицу исполнений
    Средний срок службы, лет 10
    Диапазон рабочих температур, °С от -25 до +55

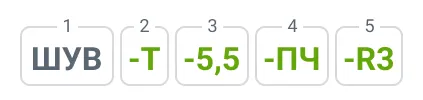

    Шкаф управления насосом ШУВ-R3, в зависимости от исполнения, может иметь следующие обозначения:


    1 – Назначение: ШУВ - шкаф управления вентилятором.
    2 – Тип электросети: О – однофазная переменного тока 230 В, Т - трехфазная переменного тока 400 В.
    3 – Мощность электродвигателя, кВт:

    4 – Дополнительные функции: УПП – устройство плавного пуска; ПЧ – преобразователь частоты.
     (Функции с ПЧ/УПП доступны только для трехфазных моделей. Для однофазных модификаций данные опции не предусмотрены).

    5 – Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.

    Шкафы управления насосом ШУВ-R3 выпускаются в следующих исполнениях:

    Мощность электродвигателя, кВт

    Размеры корпуса, (ВхШхГ), мм, не более

    Вес, кг, не более

    ШУВ-Т-R3

    ШУВ-О-R3

    1,5

    410×410×200

    14

    3,0

    5,5

    –

    7,5

    –

    11

    –

    15

    –

    22

    –

    660×510×240

    24

    30

    –

    37

    –

    45

    –
