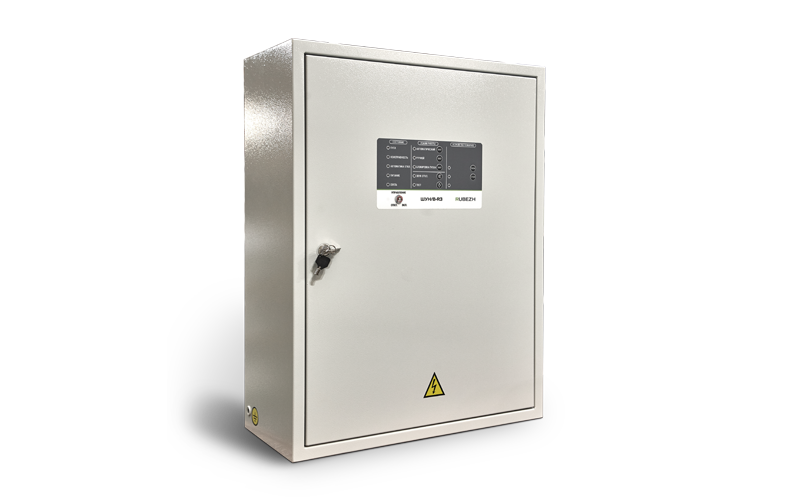

ШУН/В-УК-R3

    Арт.: зависит от исполнения
    ИСБ RUBEZH R3 Системы противопожарной защиты Дымоудаление

    Шкаф управления пожарный ШУН/В-УК-R3 с дополнительной функцией управления ТЭНами канальных калориферов предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

    Цена в зависимости от исполнения
    Где купить?
    Калькулятор

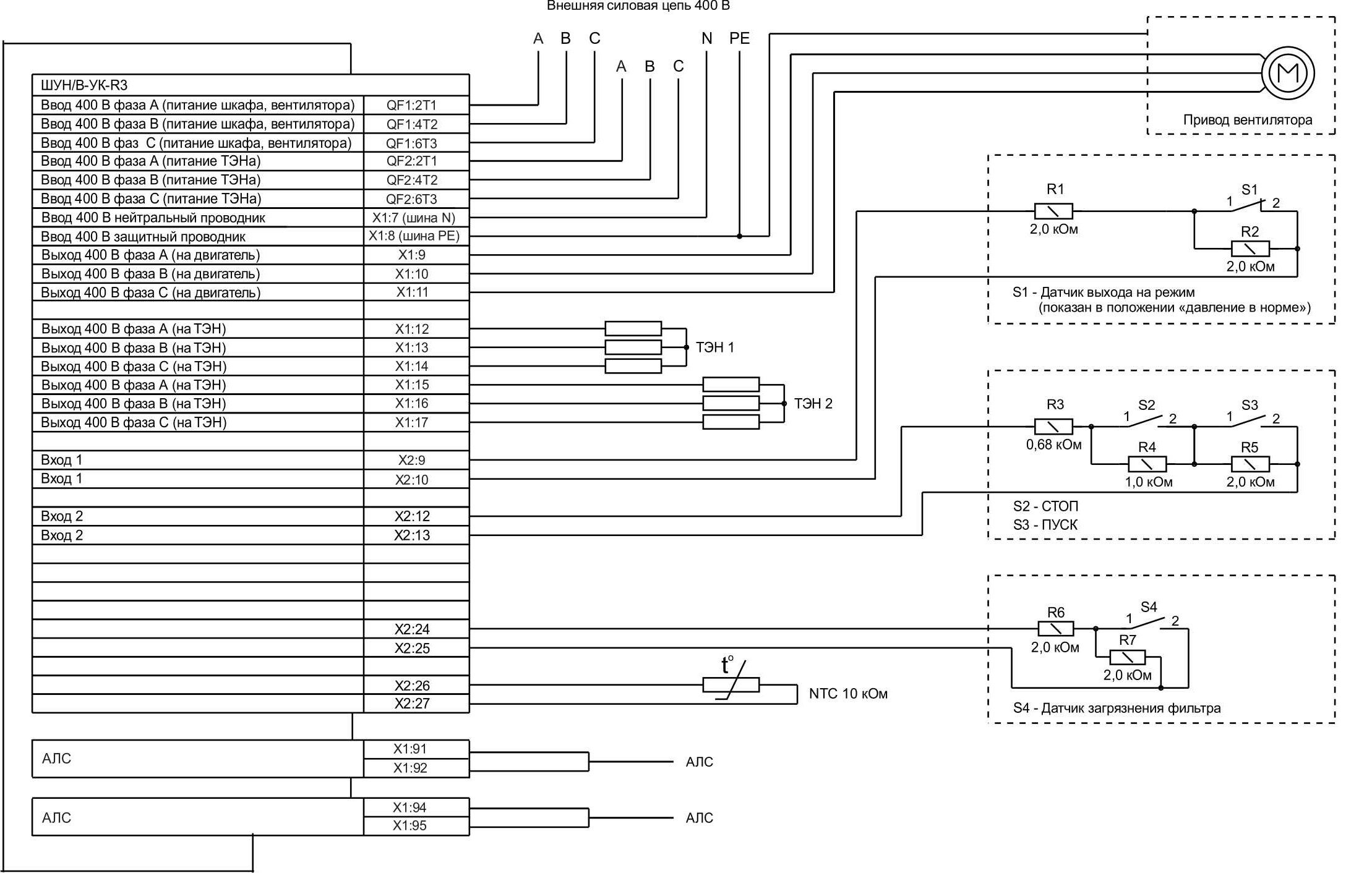

    ШУН/В-УК-R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3.

    Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером). ШУН/В-УК-.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 1,5 кВт до 3 кВт.

    ШУН/В-УК-R3 реализует следующие функции:

    • Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»;
    • Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления;
    • Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером;
    • Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв;
    • Световой индикации режимов работы и состояния ШУН/В-УК-R3.

    ШУН/В прот.R3 может находиться в следующих режимах управления:

    • «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.
    • «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.
    • «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.

    Напряжение питания, В
    400
    Ток потребления от АЛС, мА, не более
    0.21
    Мощность калорифера, кВт, не более
    см. таблицу исполнений
    Управление калорифером
    Да
    Мощность подключаемого электродвигателя, кВт
    см. таблицу исполнений
    Собственная потребляемая мощность от сети, ВА, не более
    100
    Степень защиты оболочки
    IP31/IP54
    Тип системы заземления
    TN-C/ТN-S
    Масса, кг, не более
    40
    Ширина, мм, не более
    660
    Высота, мм, не более
    810
    Глубина, мм, не более
    270
    Средний срок службы, лет
    10
    Диапазон рабочих температур, °С
    от -25 до +55
    Параметр Значение
    Напряжение питания, В 400
    Ток потребления от АЛС, мА, не более 0.21
    Мощность калорифера, кВт, не более см. таблицу исполнений
    Управление калорифером Да
    Мощность подключаемого электродвигателя, кВт см. таблицу исполнений
    Собственная потребляемая мощность от сети, ВА, не более 100
    Степень защиты оболочки IP31/IP54
    Тип системы заземления TN-C/ТN-S
    Масса, кг, не более 40
    Ширина, мм, не более 660
    Высота, мм, не более 810
    Глубина, мм, не более 270
    Средний срок службы, лет 10
    Диапазон рабочих температур, °С от -25 до +55

    Шкаф управления насосом или вентилятором ШУН/В-УК-R3, в зависимости от исполнения, может иметь следующие обозначения:


    1 – Назначение: ШУ - шкаф управления Н/В – насос/вентилятор. ШУН/В-УК-R3 управляет только вентилятором.

    2 – Тип электросети: О – однофазная переменного тока 230 В, при отсутствии индекса - трехфазная переменного тока 400 В.

    3 – Мощность электродвигателя, кВт:

    4 – Силовые элементы автоматики:

    • 03 – производитель Dekraft, без теплового расцепителя;

    5 – Дополнительные функции: УК – управление калорифером.

    6 – Мощность калорифера:

    • 6 – от 1 до 6 кВт;
    • 15 – от 6,1 до 15 кВт;
    • 30 – от 15,1 до 30 кВт;
    • 45 – от 30,1 до 45 кВт.

    7 – Работа в адресной системе: R3 – для подключения в АЛС приборов протокола R3.

    Шкафы управления насосом или вентилятором ШУН/В-R3 выпускаются в следующих исполнениях:

     Мощность электродвигателя, кВт

     Размеры корпуса, (ВхШхГ), мм



        Вес, кг

     ШУН/В-УК-R3

     ШУН/В-УК-О-R3

    1,5

    660×510×240

    20

    3,0

    5,5

    –

    7,5

    –

    11

    –

    15

    –

    18

    –

    810х660х270

    40

    22

    –

    30

    –

    37

    –

    45

    –
