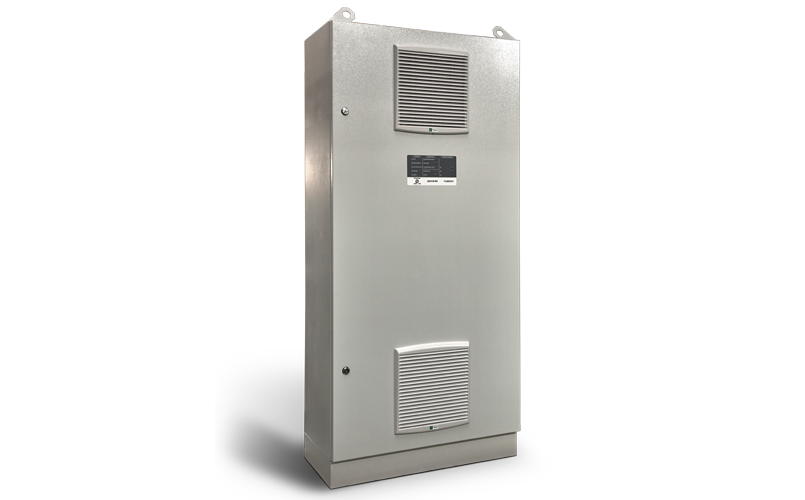

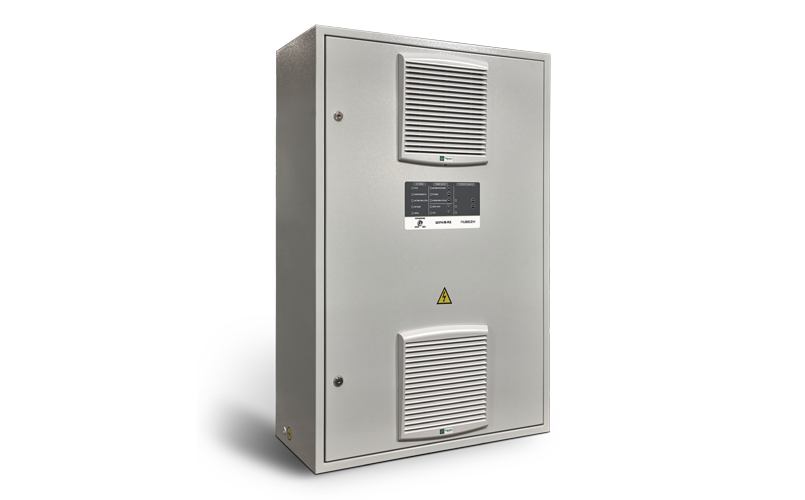

ШУН/В-ПЧ-R3

ШУН/В-ПЧ-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.　

ШУН/В-ПЧ-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 75 кВт.

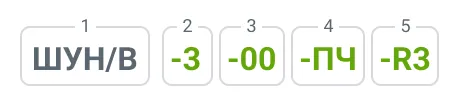

Шкафы управления ШУН/В-ПЧ-R3 выпускаются в различных исполнениях. В ШУ исполнения -00 устанавливаются силовые элементы автоматики стандартного исполнения, рекомендуется для управления электродвигателями насосов в системах пожаротушения. В ШУ исполнения -03 устанавливается автоматический выключатель без теплового расцепителя, рекомендуется для управления электродвигателями противодымной вентиляции. В состав обоих исполнений, кроме элементов силовой автоматики, входит частотный преобразователь (ПЧ). От варианта комплектации шкафа будет зависеть его условное обозначение.

Шкафы управления с частотным регулированием предназначены для контроля и управления электродвигателями. Преобразователь частоты (ПЧ) способен обеспечивать включение или выключение электродвигателя и регулировать его частоту вращения через внешние управляющие сигналы от дополнительных модулей. В зависимости от установленного ПЧ, настройку следует производить согласно соответствующему руководству по эксплуатации.

При использовании на объекте ПЧ все сигнальные и силовые кабели должны быть экранированными. Экраны кабелей в шлейфах АЛС и линиях управления должны сохранять целостность экрана по всей длине кабеля.

Не допускается прокладка посторонних кабелей, кроме силового кабеля питания или линии управления электродвигателем, через корпус ПЧ или рядом с ним.

При работе преобразователя частоты возникают пики напряжения. Для сокращения этого влияния необходимо ограничивать протяженность силового кабеля, рекомендуемая длина силовой линии – не более 50 м. В случае необходимости использования кабеля длиной более 50 м рекомендуется применить шкаф управления с опцией моторного дросселя, что позволит использовать кабель большей длины, но не более 200 м.

Для обеспечения электромагнитной развязки расстояние между кабельными трассами силовых и сигнальных линий должно быть более 300 мм. Это необходимо, чтобы предотвратить помехи в сигнальном тракте, которые могут возникать из-за переходных процессов, возникающих при включении и выключении силовых цепей.

Важное условие надежного функционирования и уменьшения влияния электромагнитных помех– наличие качественного заземления всех элементов системы: приемно-контрольного прибора, источников питания, шкафа управления, электропривода, экранов кабеля.

В зависимости от назначения ШУН/В-ПЧ-R3 может выполнять функции управления работой:

• вентилятора;
• пожарного насоса;
• дренажного насоса;
• жокей-насова.

ШУН/В-ПЧ-R3  реализует следующие функции:

• контроль наличия и параметров электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы прибора;
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
• контроль силовой цепи питания двигателя;
• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

ШУН/В-ПЧ-R3  может находиться в следующих режимах управления:

• «Автоматический», когда управление работой электродвигателя осуществляется по командам с ППКПУ.

• «Ручной», когда управление работой осуществляется с панели управления кнопками Пуск и Стоп.

• «Отключен», когда контактор обесточен и пуск электродвигателя невозможен.
