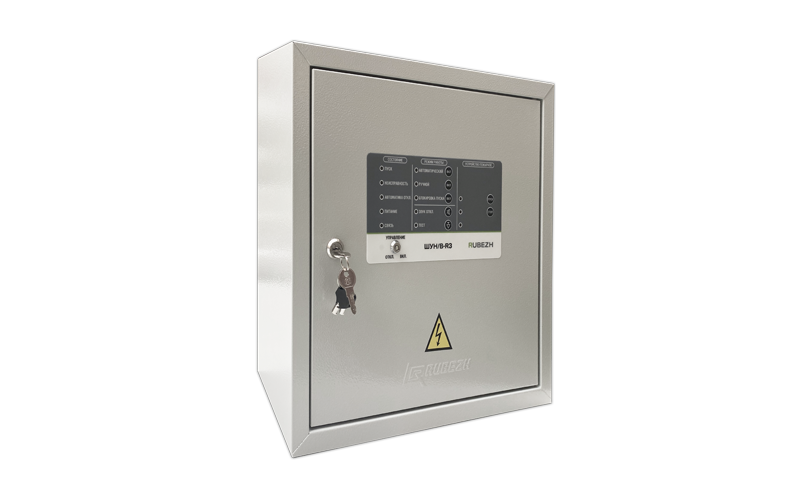

ШУ

ШУ управляет электродвигателем различных исполнительных устройств систем пожаротушения, дымоудаления и других инженерных систем здания через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме командными импульсами встроенного в шкаф контроллера по сигналу с ППКП, а также в ручном режиме управления с кнопок удаленного запуска либо с кнопок панели шкафа без участия ППКП.

Шкаф управления ШУ, в зависимости от исполнения, обеспечивает управление электродвигателями:

• однофазными, рассчитанными на напряжение 230 В, номинальной мощностью от 0,18 до 3 кВт, в сетях с системой заземления TN-C или TN-S;
• трехфазными, рассчитанными на напряжение 400 В, номинальной мощностью от 0,18 до 45 кВт, в сетях с системой заземления TN-C или TN-S;
• трехфазными, рассчитанными на напряжение 400 В, номинальной мощностью от 55 до 110 кВт, в сетях с системой заземления TN-C.

Шкаф управления обладает следующими функциями:

• контроль наличия и параметров трёхфазного электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы шкафа;
• контроль исправности входных цепей от датчиков и кнопок на обрыв и короткое замыкание;
• местное переключение режима управления электроприводом на один из трех режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКП сигналов своего состояния по адресной линии связи АЛС;
• управление подключенным электроприводом в соответствии с командами, получаемыми по адресной линии связи от ППКП или по командам местного управления.

ШУ может находиться в следующих режимах управления:

• «Автоматический» – когда управление производится по командам с ППКП;
• «Ручной» – когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП;
• «Отключен» – когда контактор обесточен и пуск электропривода невозможен.

ШУ имеет возможность настройки с ППКП следующих параметров:

• время выхода на режим: 0-250 с , 0 – бесконечно;

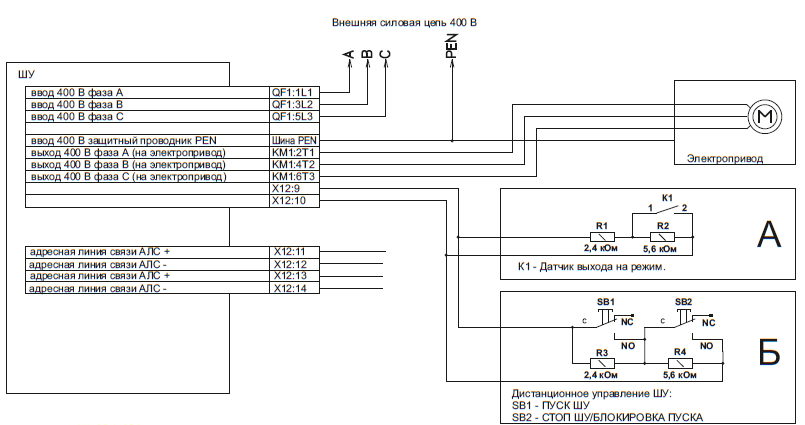

• выбор: на вход контроля подключаются либо кнопки дистанционного управления, либо датчик выхода на режим;
• время задержки на включение 0-250 с;
• время удержания 0-250 мин (0-бесконечно).
