Рубеж-БИ

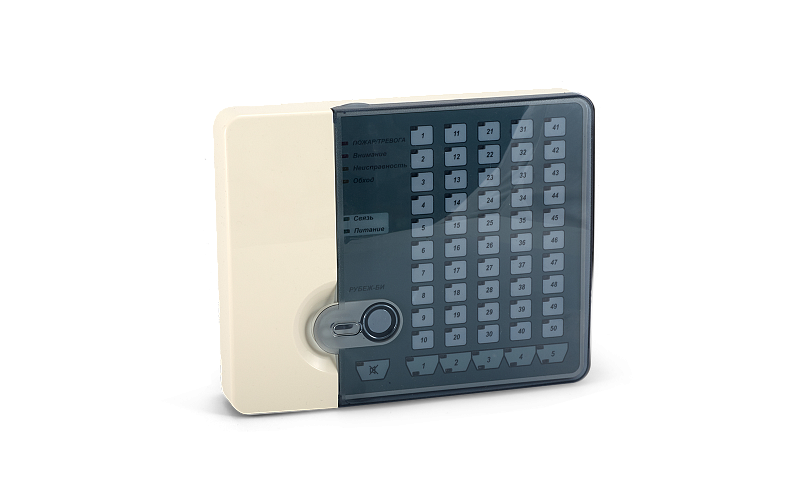

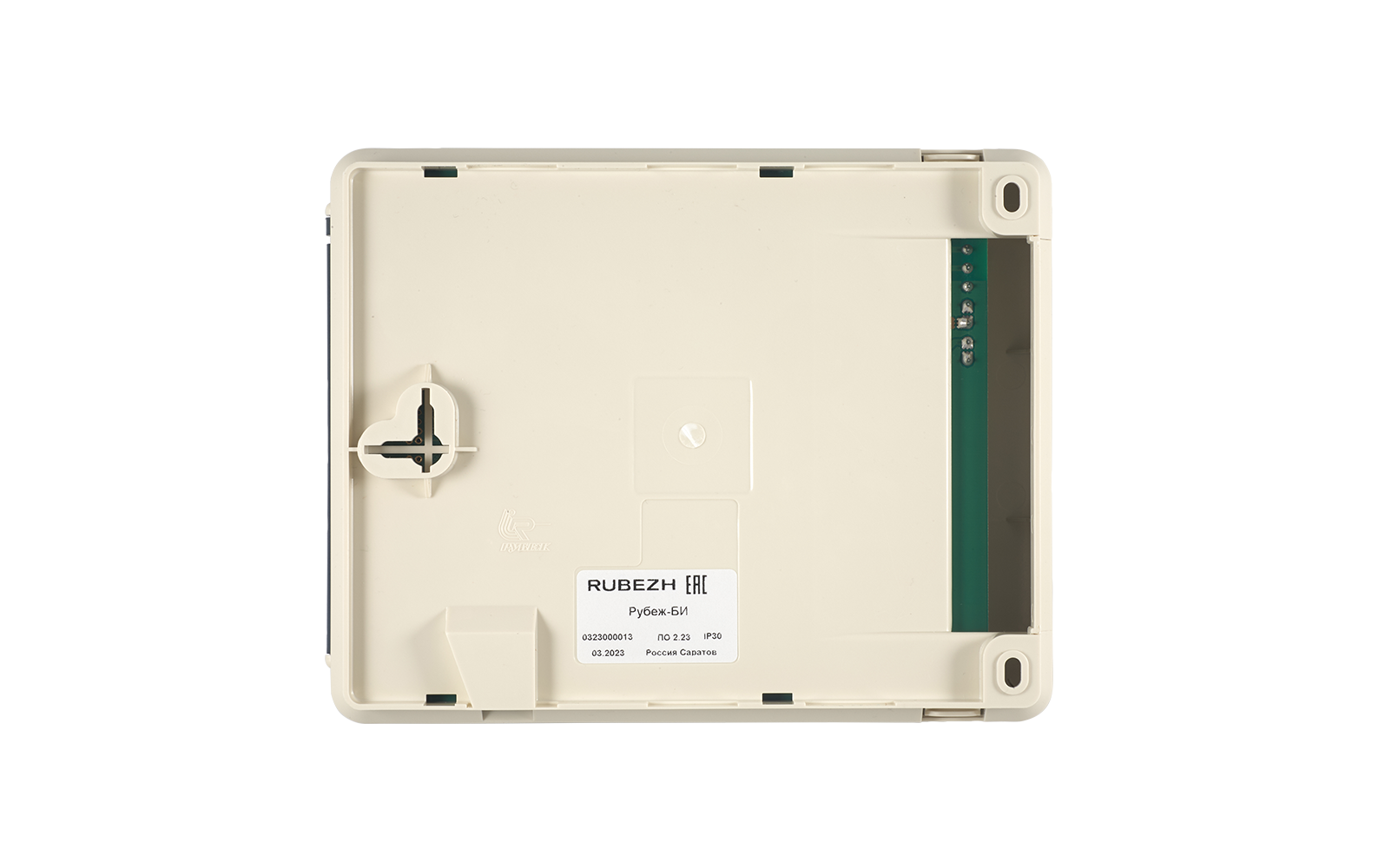

Блок конструктивно выполнен в пластмассовом корпусе, аналогичном корпусу приемно-контрольных приборов. Блок индикации является адресным приемно-контрольным прибором.

Основные функции блока индикации:

• прием сигналов от приемно-контрольных приборов;
• трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
• светодиодная индикация состояния системы и режимов работы;
• звуковая сигнализация режимов работы;
• сброс сигнала пожар в зонах ключом Touch Memory.

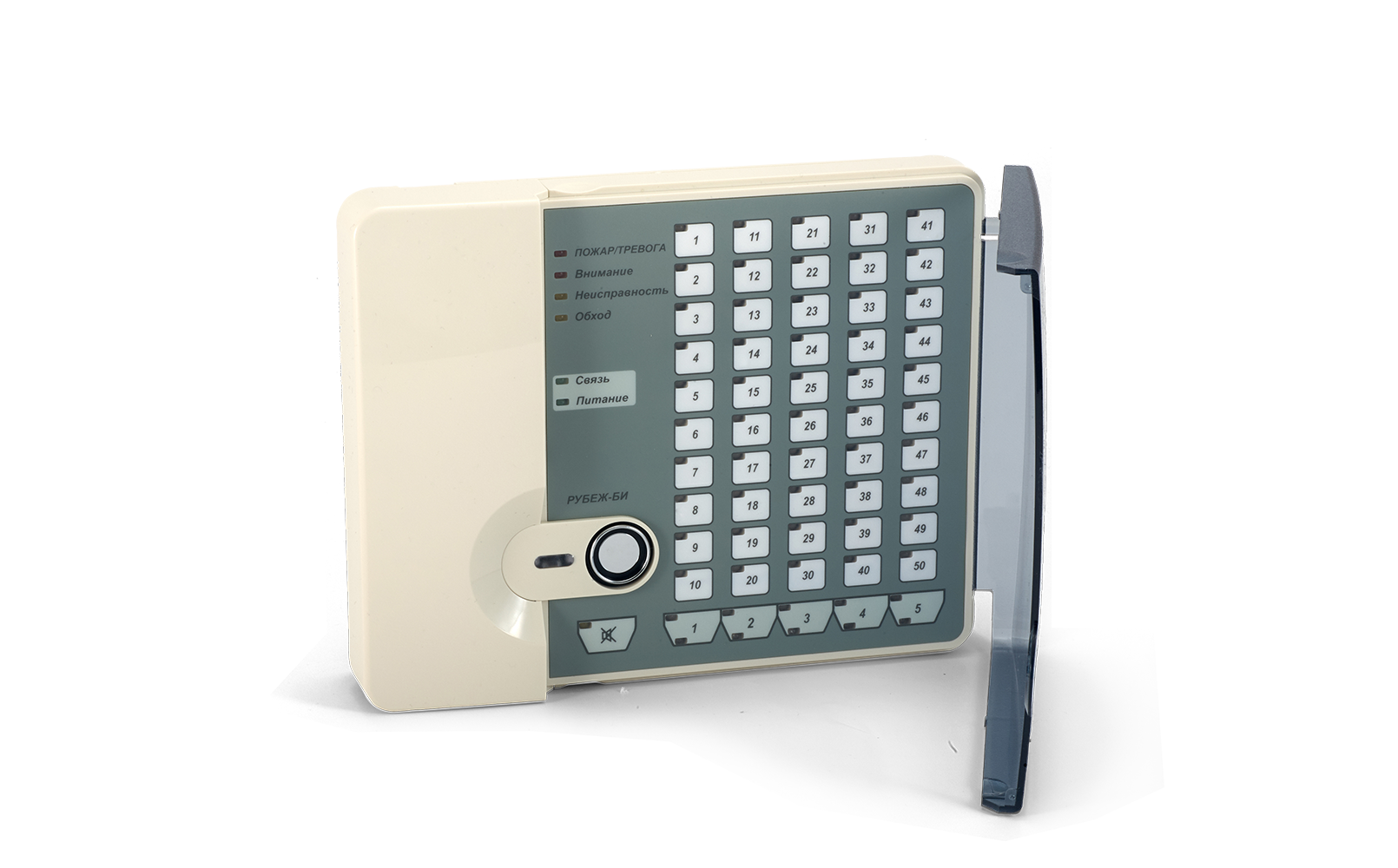

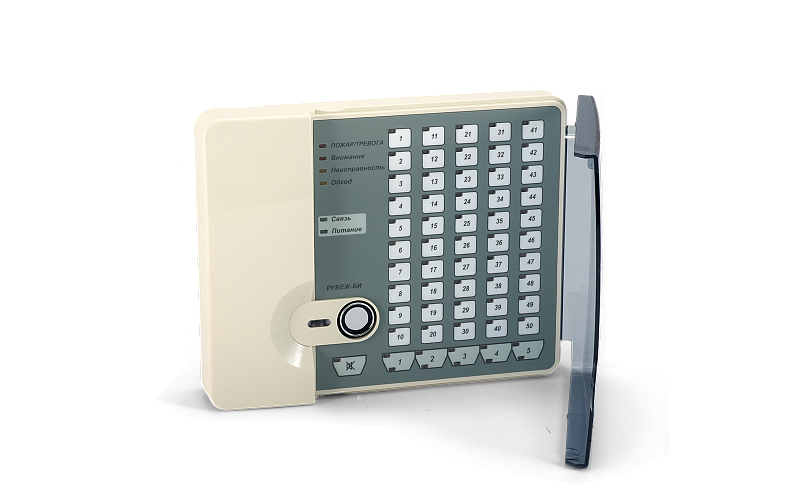

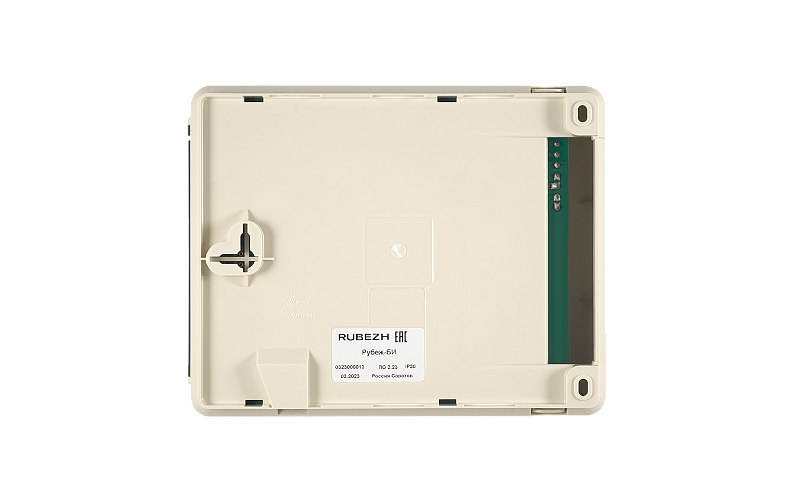

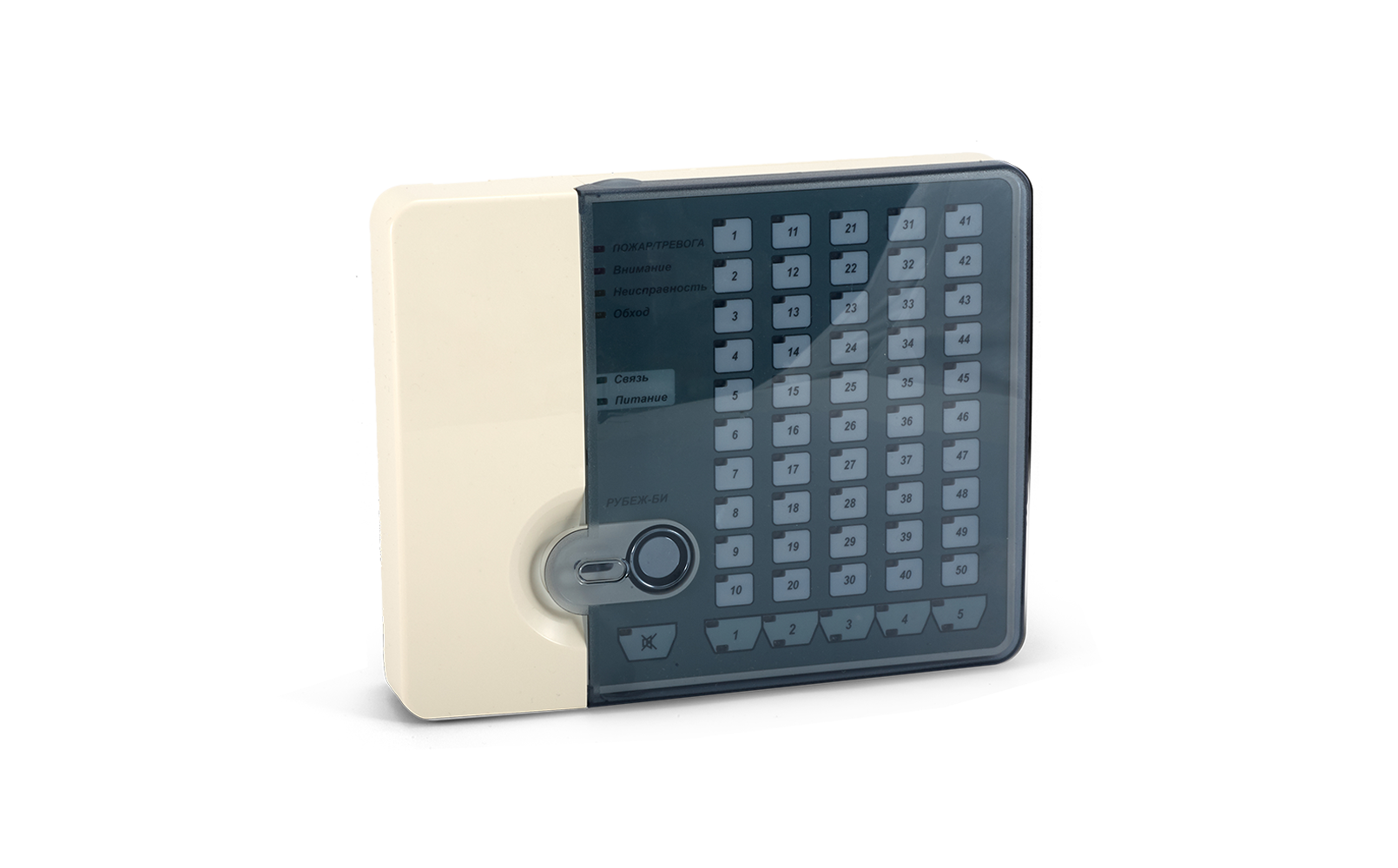

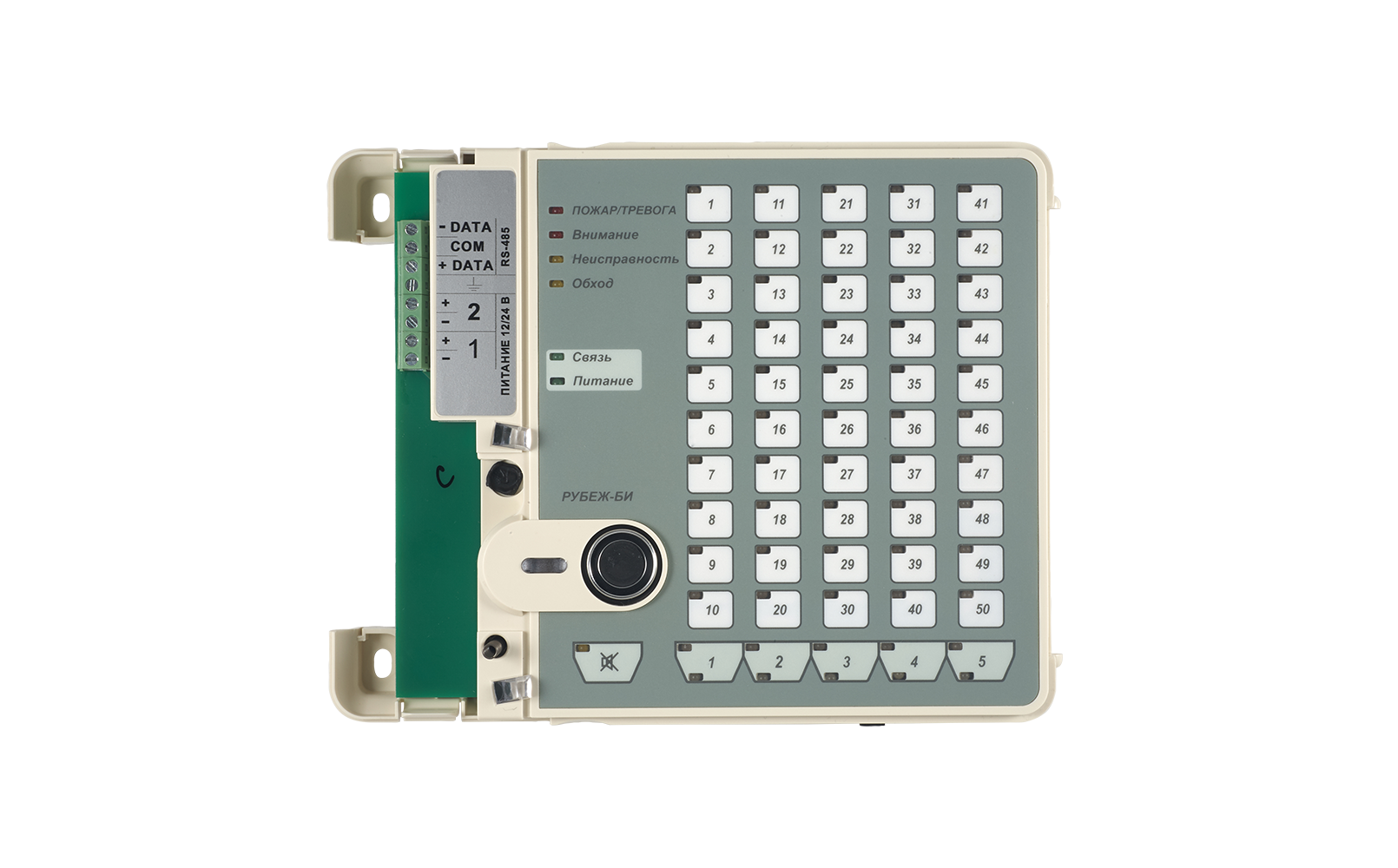

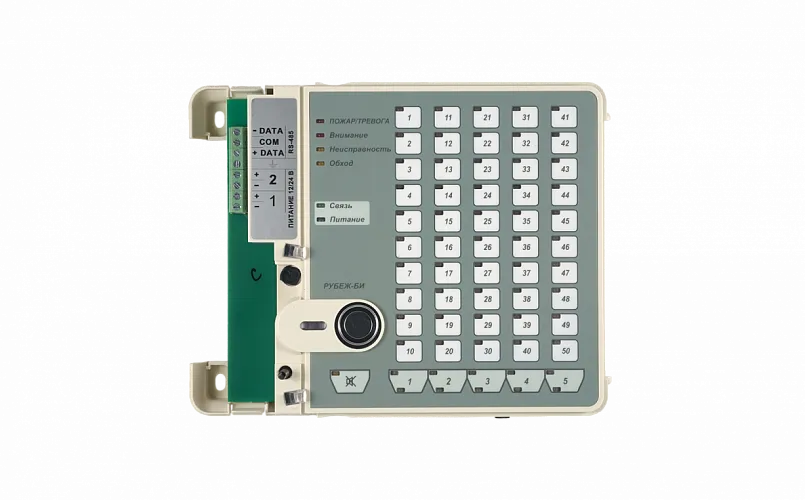

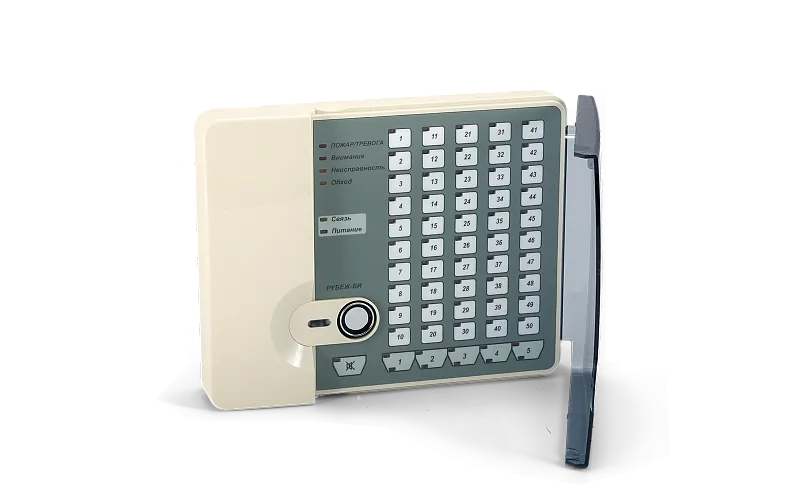

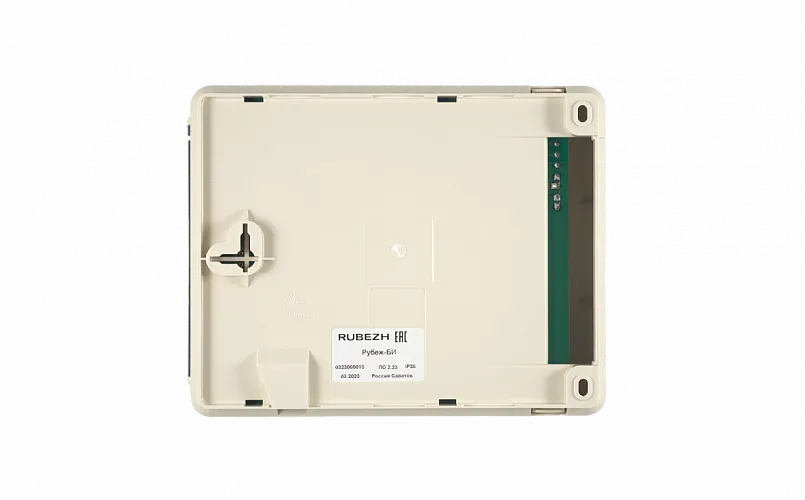

Блок индикации конструктивно выполнен в пластмассовом корпусе. На лицевой стороне блока расположены светодиодные индикаторы зон, светодиодные индикаторы состояния системы, клавиши переключения страниц и отключения звука. Блок имеет встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.

Блок индикации обменивается информацией с приборами протокола RS-R1, такими как Рубеж-2ОП, Рубеж-4А, "Водолей", а также приборами протокола RS-R3, такими как Рубеж-2ОП прот. R3 и Рубеж-КАУ прот.R3, по интерфейсу RS-485. Наличие обмена прибор индицирует на индикаторе СВЯЗЬ. При пропадании обмена на время более 1 мин прибор гасит светодиодную индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.

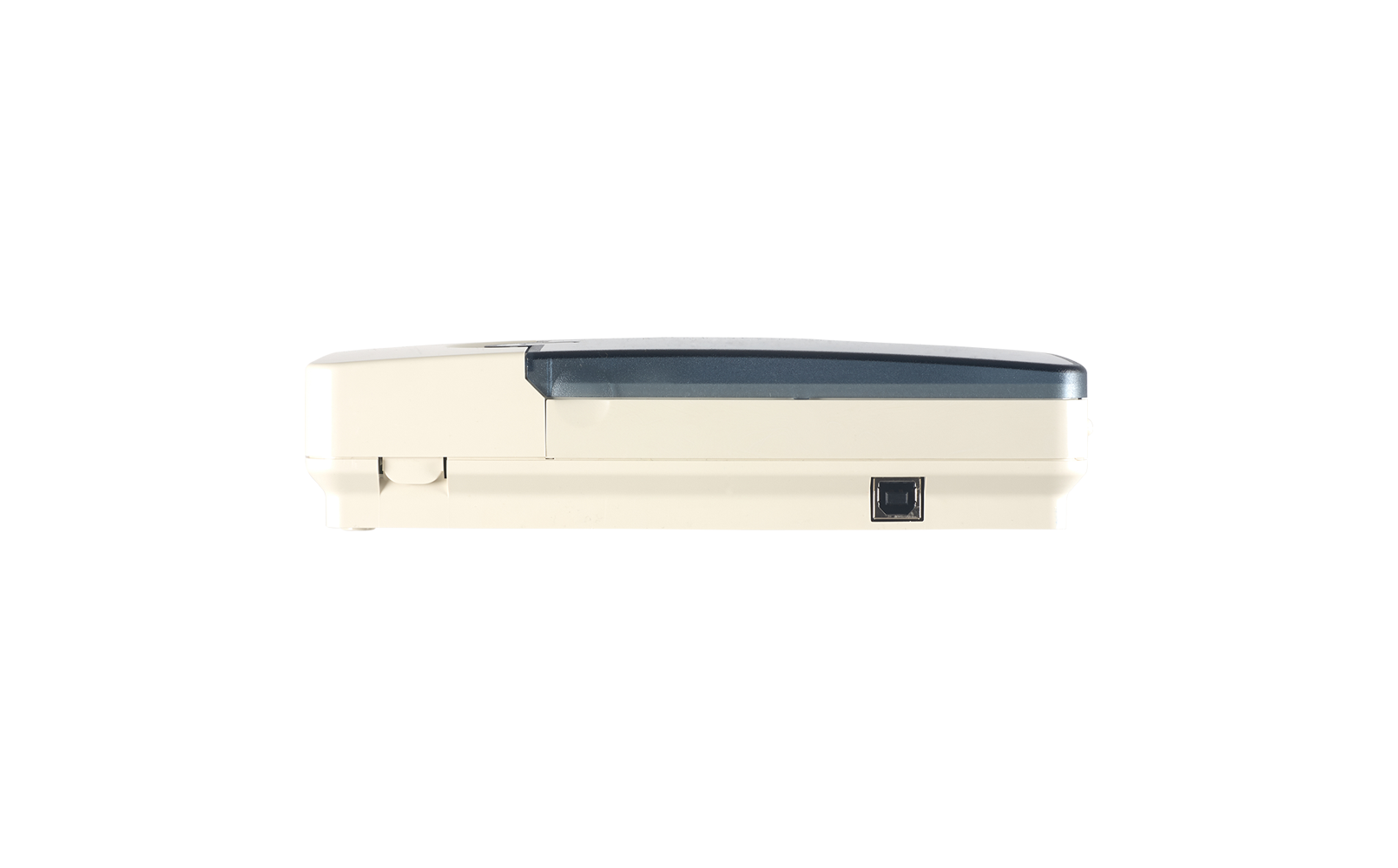

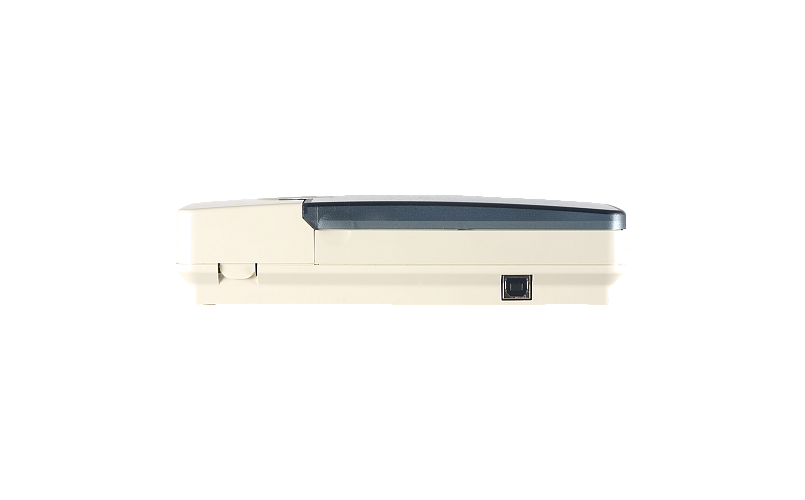

Конфигурация прибора, т.е. задание адреса прибора в системе, скорости обмена и зон контроля, выполняется с персонального компьютера с помощью ПО «FireSec Администратор». Адрес прибора и скорость обмена задаются только через USB интерфейс. База данных заливается в прибор с помощью интерфейсов USB или RS-485.

При конфигурировании в блок записывается информация об объекте или части объекта, контролируемом блоком индикации. После конфигурирования системы, прибор Рубеж-БИ может контролировать систему адресной пожарной сигнализации автономно.

Для увеличения информативности на БИ реализована возможность выбора страницы индикации. Число страниц - 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы.

Максимальное число контролируемых зон (устройств) – 250.

БИ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.

БИ информирует о поступлении нового события миганием индикацией страницы.

Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание» и «Пожар» в зонах включается непрерывная звуковая сигнализация. При остальных событиях имеется только кратковременный звуковой сигнал. Имеется кнопка сброса звуковой сигнализации на БИ с оптической индикацией состояния.

С БИ возможен сброс сигнала ПОЖАР с использованием ключей Touch Memory во всех зонах, приписанных к данному прибору . Общее количество ключей ТМ, поддерживаемое БИ, 16 шт (1 мастер и до 15 рабочих).

Блок индикации имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам.

Состояние зоны отображается светодиодным индикатором следующим образом:

• Зона не запрограммирована – не светится;
• Норма – зеленый;
• Пожар – красный;
• Неисправность – желтый;
• Внимание – мигает красным с частотой 1Гц;
• Зона обойдена – мигает желтым с частотой 1Гц.

Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:

• Отключен (дежурный режим) – зеленый;
• Включен (режим тревоги) – красный;
• Неисправность – желтый.

Панель имеет 9 системных светодиодных индикаторов:

• ПОЖАР – красный индикатор. Загорается при получении события «Пожар».
• ВНИМАНИЕ – красный индикатор. При получении события «Внимание» мигает с частотой 0,5 Гц.
• НЕИСПРАВНОСТЬ – желтый индикатор. Загорается при обнаружении неисправности.
• ОБХОД – желтый индикатор. Мигает с частотой 0,5 Гц, если есть обойденные зоны.
• СВЯЗЬ – зеленый индикатор. Загорается при наличии обмена по линии RS-485. При пропадании обмена на время более 1 минуты БИ погасит индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
• ПИТАНИЕ – зеленый индикатор. Постоянно горит при наличии напряжения на каждом из двух вводов питания.
• Звук отключен – желтый индикатор. Загорается при отключении звука. Автоматически включается при новом тревожном сообщении.
• Индикатор состояния страницы – 3-х цветный. Показывает наихудшее состояние зон на текущей странице.
• Индикатор выбранной страницы – синий индикатор. Светится на активной странице. Мигает на страницах с новыми событиями, которые не видел оператор.

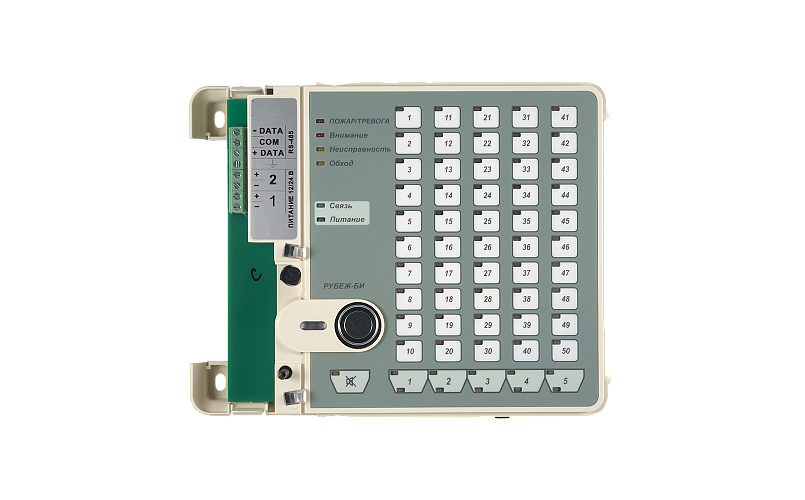

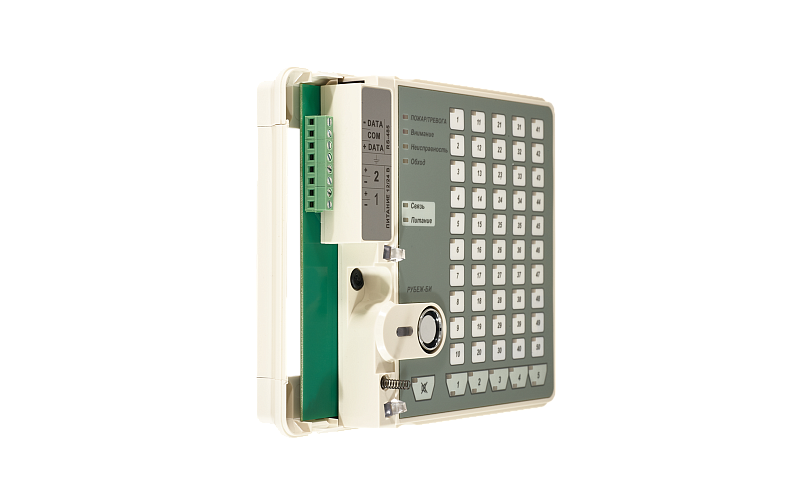

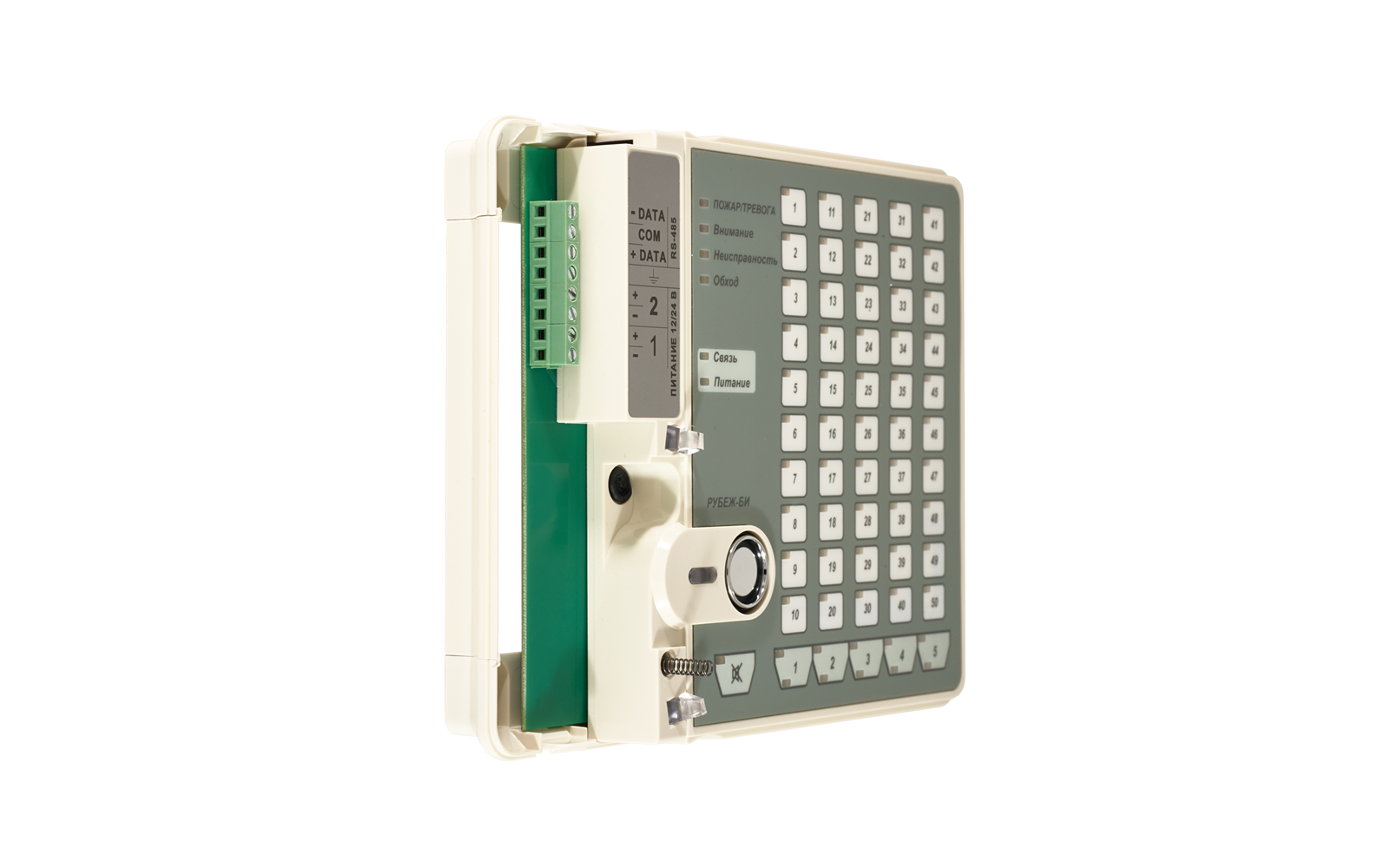

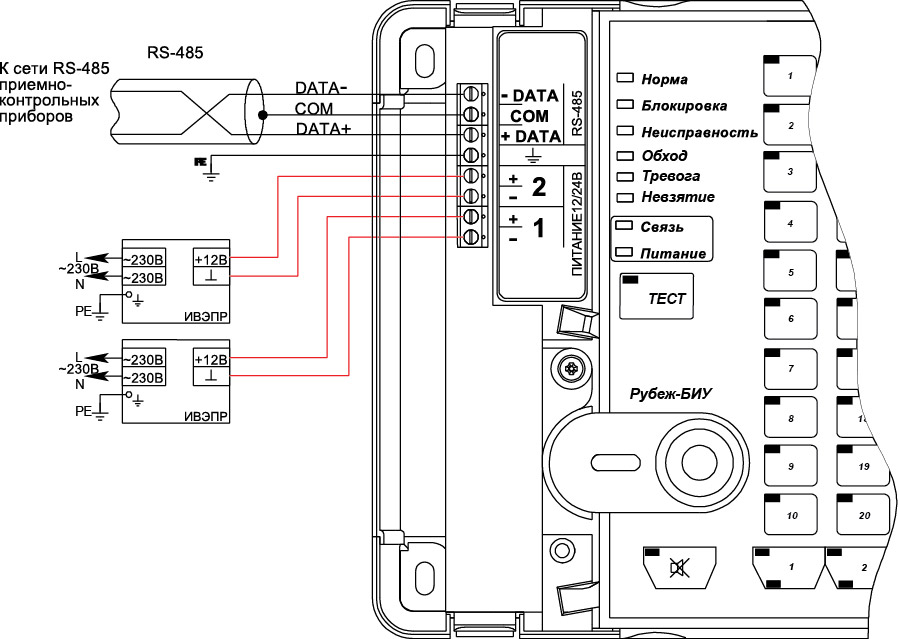

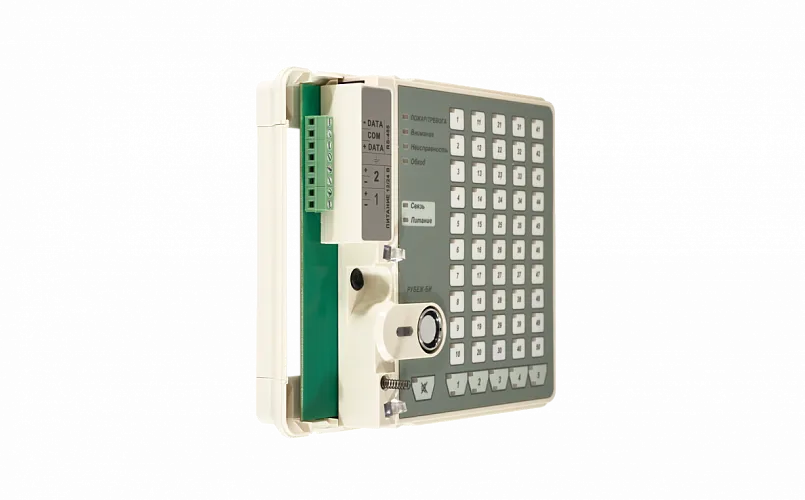

Питание прибора – внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Прибор контролирует питание по каждому из вводов и выводит информацию на индикатор ПИТАНИЕ. Все подключения к прибору производятся через винтовые клеммные контакты.
