Рубеж-4А

Арт.: RBZ-084380

Прибор приемно-контрольный и управления пожарный адресный РУБЕЖ-4А предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления и оповещения. На пожарных адресных приборах РУБЕЖ-4А можно построить распределенную адресную систему ПС с объединением в сеть до 60 панелей. К каждому из приборов можно подключить до 500 адресных устройств тм Рубеж

Снято с производства

Прибор приемно-контрольный и управления пожарный адресный РУБЕЖ-4А предназначен для применения в адресных системах пожарной сигнализации, пожаротушения, дымоудаления и оповещения. На пожарных адресных приборах РУБЕЖ-4А можно построить распределенную адресную систему ПС с объединением в сеть до 60 панелей. К каждому из приборов можно подключить до 500 адресных устройств тм Рубеж.

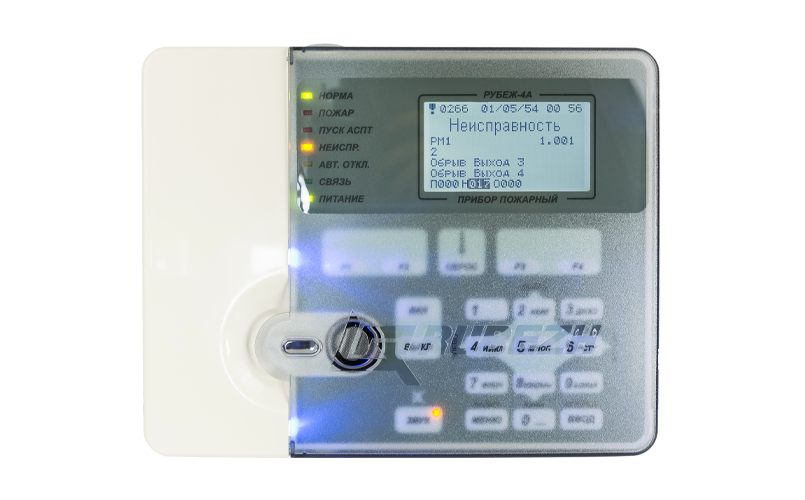

Адресный пожарный прибор конструктивно выполнен в пластмассовом корпусе. На лицевой стороне прибора расположены двадцатикнопочная клавиатура и четырехстрочный ЖКИ для просмотра и ввода параметров. Имеется встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.

Прибор Рубеж-4А работает со следующими адресными устройствами:

  • адресными извещателями пожарными ИП212/101-64-А2R, ИП212-64, ИП 101-29-PR;
  • адресными извещателями пожарными ручными ИПР 513-11;
  • адресными модулями управления клапанами дымоудаления МДУ-1 исп 01, 02, 03;
  • адресными модулями речевого оповещения МРО-2М;
  • адресными модулями управления пожаротушением МПТ-1;
  • адресными пожарными метками АМП-4;
  • адресными метками АМ-1 и АМ-4;
  • изоляторами адресных шлейфов ИЗ-1;
  • адресными релейными модулями РМ-1, РМ-2, РМ-К;
  • адресными радиоканальными модулями МРК-30;
  • адресными радиоканальными извещателями пожарными ИП 212-64Р;
  • адресными радиоканальными извещателями пожарными ручными ИП 513-11Р;
  • адресными шкафами управления ШУ;
  • адресными шкафами управления электроприводными задвижками ШУЗ.
  • адресным резервированным источником питания ИВЭПР 12/5 RSR.
Основные функции прибора РУБЕЖ-4А:
  • прием сигналов от адресных устройств по адресной линии связи;
  • включение выносных приборов сигнализации при возникновении пожара;
  • управление системами пожаротушения и дымоудаления, речевого оповещения на охраняемом объекте;
  • автоматический контроль целостности АЛС и исправности адресных устройств;
  • защита органов управления от несанкционированного доступа посторонних лиц;
  • символьная индикация принимаемых сигналов;
  • звуковая сигнализация режимов работы;
  • обмен данными по интерфейсу RS-485 с другими приборами и компьютером;
  • обмен данными по интерфейсу USB с компьютером.

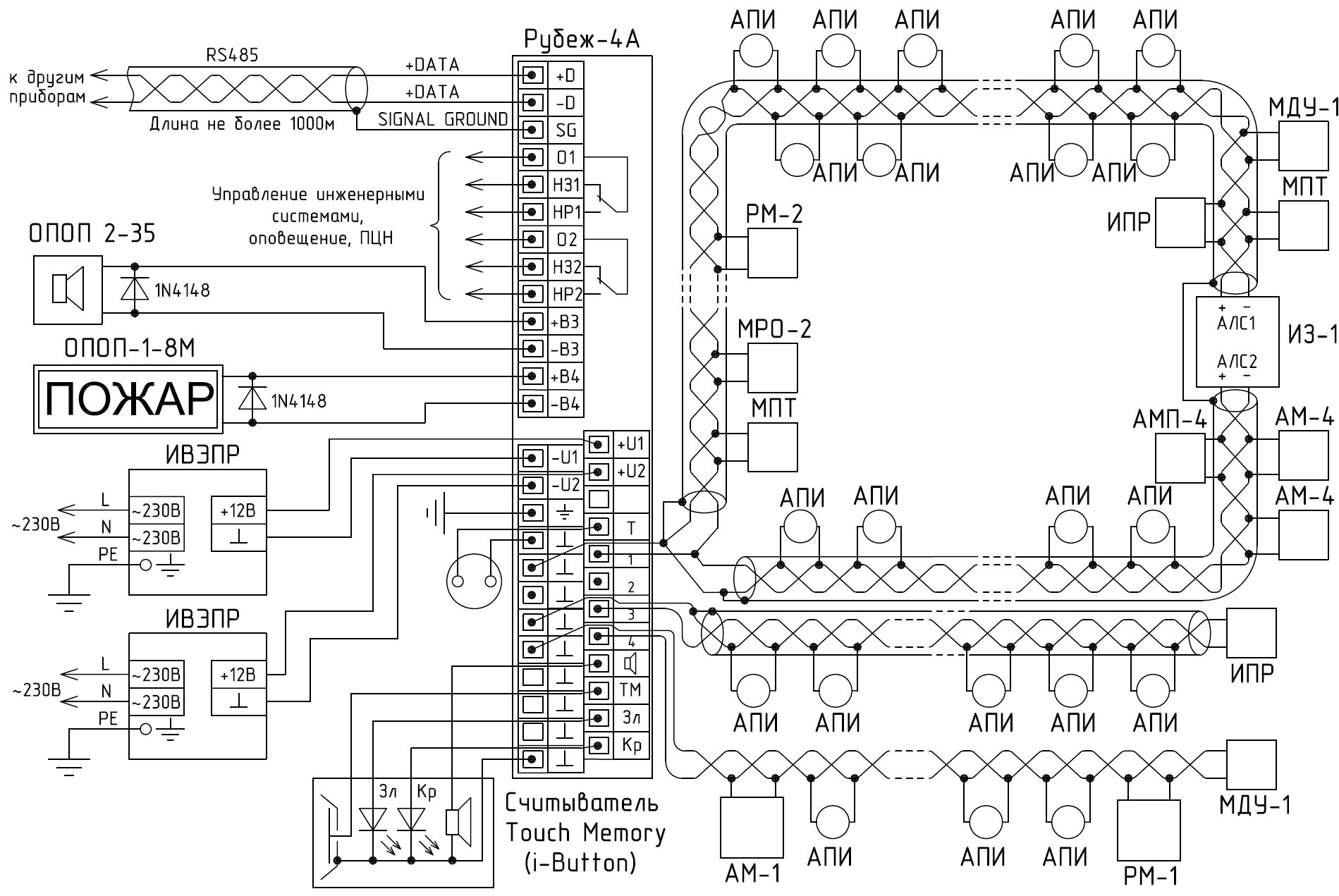

  • Прибор приемно-контрольный пожарный контролирует адресные устройства по 4-м адресным линиям связи (АЛС).
  • Возможно подключение до 250 адресных устройств на каждую АЛС, но не более 500 устройств на весь прибор.
  • Прибор позволяет работать с радиальными, кольцевыми, древовидными АЛС.
  • Общая длина каждой АЛС – не более 1000 м.
  • Имеется контроль АЛС на КЗ, перегрузку.
  • Имеется контроль исправности устройств в АЛС.
  • Светодиодная индикация и звуковая сигнализация режимов работы.

Прибор осуществляет обмен информацией с адресными пожарными устройствами по двухпроводной адресной линии связи.

Питание адресных пожарных извещателей, адресных меток, адресных релейных модулей, МДУ-1 исп. 01 осуществляется по адресной линии связи, для питания адресных устройств МПТ-1, МРО-2М, РМ-К, МРК-30 необходимо внешнее питание DC 12В или 24В, АМП-4 – 12В DC, ИП 212-64Р и ИП 513-11Р – питаются автономно от батареи, питание МДУ исп.02 – 24В DC или АС, питание МДУ исп. 03 – 220В AC.

В приборе имеется энергонезависимая память для хранения базы данных адресных устройств и ведения журнала событий. Для привязки событий ко времени имеются часы реального времени с независимым питанием от литиевой батарейки.

Для ввода и отображения информации в приборе РУБЕЖ-4А имеются двадцатикнопочная клавиатура и четырехстрочный ЖКИ на двадцать знакомест в строке.

Защитная крышка исключает случайное нажатие на клавиши.

Прибор ведет журнал на 1000 событий, в котором записывается информация о типе события, его дате, времени, адресе шлейфа и устройства. Все события фиксируются в энергонезависимой памяти и могут быть прочитаны с помощью клавиатуры и дисплея, расположенных на лицевой стороне прибора. Запись осуществляется в кольцевой буфер.

Конфигурация приборов в процессе инсталляции и конфигурация работы системы пожарной сигнализации выполняется с персонального компьютера с помощью ПО «FireSec Администратор».

Программное обеспечение для конфигурации системы «FireSec Администратор» поставляется бесплатно и входит в комплект поставки прибора.

После конфигурирования системы, адресный пожарный прибор РУБЕЖ-4А может управлять адресной системой пожарной сигнализации автономно.

Для более наглядного представления информации об охраняемом объекте и осуществления мониторинга всей системы может применяться компьютер с установленным ПО «FireSec Оперативная задача». Приобретается отдельно.

Прибор работает в соответствии с базой адресных устройств, записанных в него с помощью ПО «FireSec Администратор».

Подключение одного прибора к компьютеру можно производить при помощи преобразователя интерфейсов RS485/USB либо USB-кабеля.

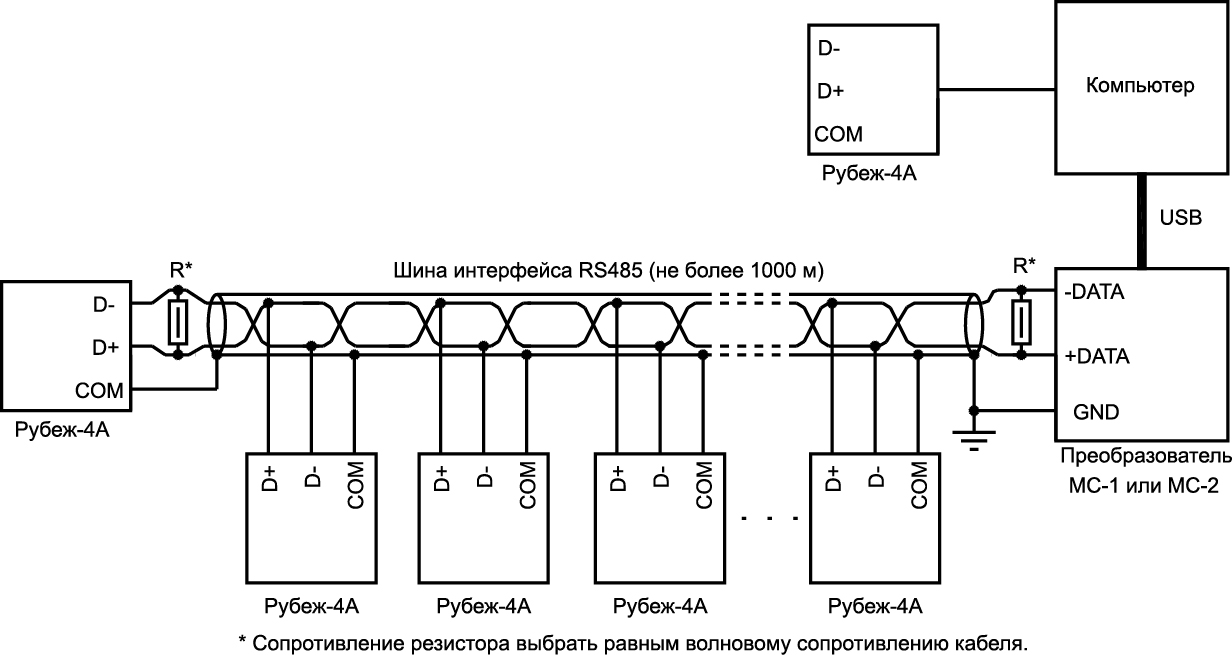

Подключение к компьютеру системы, состоящей из нескольких приборов, осуществляется через модуль сопряжения МС-1 или МС-2.

Для организации распределенной системы пожарной сигнализации и системы пожаротушения применяются схемы с объединением в одну сеть (RS-485) до 60 адресных приемно-контрольных приборов и выводом информации на центральный компьютер.

Прибор «РУБЕЖ-4А» имеет на панели управления 4 функциональных клавиши F1, F2, F3, F4. Каждая клавиша имеет возможность назначения на нее функции просмотра журнала событий с фильтрацией по следующим типам событий:

  • пожар/внимание/сброс;
  • неисправности/устранение неисправностей;
  • добавление/удаление из списка обхода;
  • тест/тест-кнопка;
  • запуск/остановка пожаротушения.
