МВК4-R2

Арт.: RBZ-121742

Предназначен для вывода управляющих сигналов прибора приемно-контрольного и управления пожарного адресного СПЗ GLOBAL на исполнительные устройства системы противопожарной защиты, с одновременным контролем состояния линий связи с исполнительными устройствами на обрыв и короткое замыкание

Цена по запросу

Модули выходов с контролем работают в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

Функционально модули выходов с контролем представляют собой дистанционно управляемые выходы напряжения, имеющие функции контроля целостности линии.

Модуль МВК4-R2 имеет 4 выхода с контролем и занимает 4 адреса в системе.

Каждый выход в кратковременном режиме (до 10 секунд) способен выдать ток до 1,5 А. При этом суммарный ток по всем выходам одновременно не должен превышать 3 А.

Конструкция и принцип работы

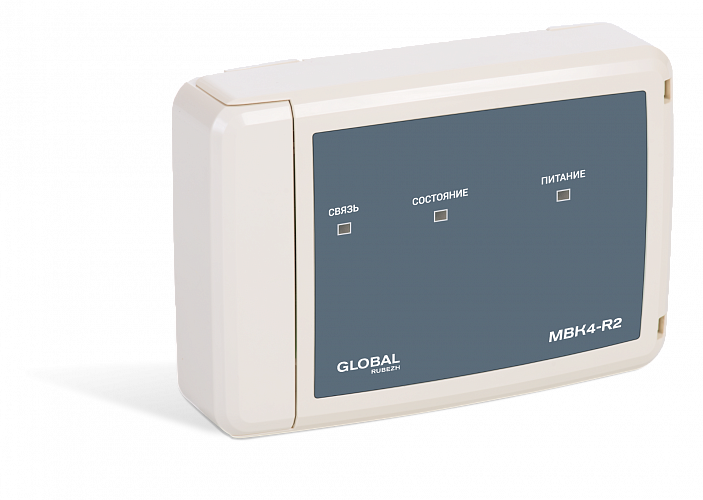

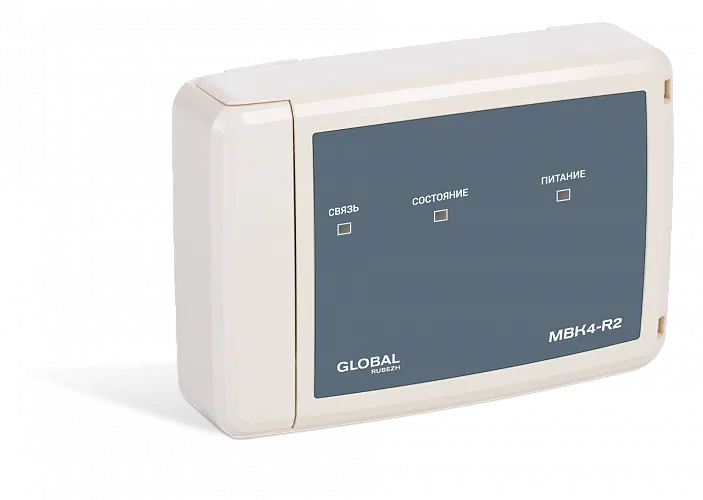

Модули выходов с контролем конструктивно выполнены в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки. Крышка имеет два окна для индикаторов Связь и Состояние, расположенных на плате. Крышка откидная, фиксируется на основании с помощью двух замков.

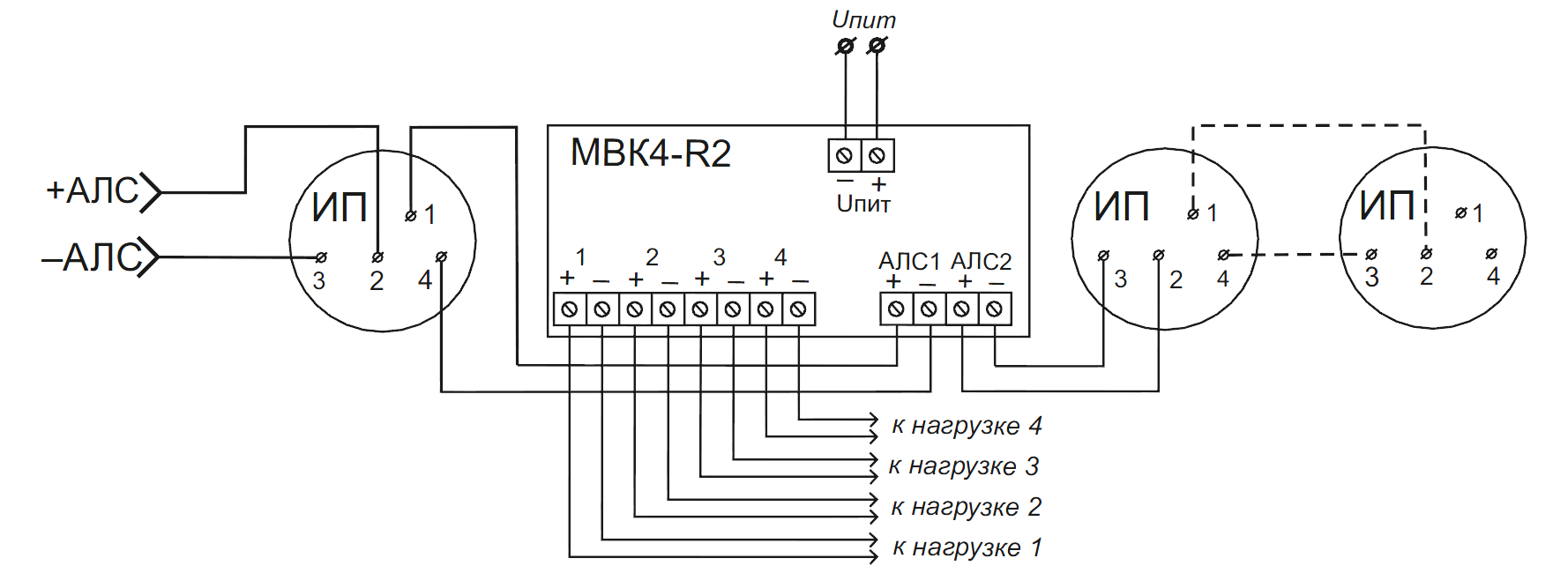

На плате модулей выходов с контролем расположены: кнопка ТЕСТ, используемая для проверки его работоспособности; светодиодные индикаторы Состояние, Связь, отображающие текущее состояние модулей выходов с контролем. Клеммные колодки: Uпит – ввод питания(от 10,5 до 28 В); ± АЛС1 – вход АЛС; ± АЛС2 – выход АЛС; ± 2, ± 4, ± 8 – выходы с контролем целостности линий связи. Полярность подключения к клеммам указана на плате. Клеммные колодки обеспечивают надежное соединение с проводами сечением от 0,35 до 1,5 мм2.

Функции:

  • подача напряжения от внешнего источника питания на клеммы исполнительного устройства в соответствии с командами прибора, передаваемыми по АЛС;
  • контроль неисправности (обрыв и короткое замыкание) линий связи, соединяющих исполнительные устройство с модулями выходов с контролем; индикация режима работы модулей выходов с контролем;
  • имеет гальваническую развязку клеммников подключения АЛС от внешнего источника питания. тестирование с помощью кнопки ТЕСТ.
Конфигурация

В процессе конфигурирования каждому выходу задаются параметры:

  • Задержка 1 (на включение) – время, через которое после подачи команды произойдет переключение выхода в режим Включено;
  • Удержание – время, в течение которого выход остается в режиме Включено;
  • Задержка 2 (на выключение) – время, через которое после подачи команды произойдет переключение выхода в режим Выключено;
  • Выключено – выбираемое условное состояние выхода, соответствующее режиму Выключено: НР – на выходе отсутствует выходное напряжение, НЗ – на выходе присутствует выходное напряжение, Меандр – на выходе каждые 0,5 с выходное напряжение включается и выключается;
  • Удержание – выбираемое условное состояние выхода, соответствующее режиму Удержание: НР – на выходе отсутствует выходное напряжение, НЗ – на выходе присутствует выходное напряжение, Меандр – на выходе каждые 0,5 с выходное напряжение включается и выключается;
  • Включено – выбираемое условное состояние выхода, соответствующее режиму Включено: НР – на выходе отсутствует выходное напряжение, НЗ – на выходе присутствует выходное напряжение, Меандр – на выходе каждые 0,5 с выходное напряжение включается и выключается;
  • Контроль – выбираемые способы контроля линии связи выхода с исполнительным устройством: Без контроля, Только на обрыв, Только на короткое замыкание, На обрыв и короткое замыкание;
  • Питание – настраиваемый порог контроля напряжения питания, при котором модуль выходов с контролем формирует сигнал для ГК. Диапазон возможных значений от 0 до 28 В с шагом 0,1 В.

Максимальный ток каждого выхода, не более
0,5 А
Напряжение питания, В
от 10,5 до 28 В
Ток потребления от АЛС, мА, не более
0.5
Суммарный ток всех выходов, А, не более
3 А
Ток контроля исправности цепи: – в выключенном состоянии выхода (ток обратной полярности), не более:
2 мА
Ток контроля исправности цепи: – во включенном состоянии (выхода зависит от тока нагрузки), не более:
10 - 500 мА
Максимальный потребляемый ток в дежурном режиме, не более
10 мА
Количество занимаемых адресов в системе
4
Ток по каждому выходу, А, не более
0.5
Ток по всем выходам одновременно, А, не более
3
Ток, потребляемый релейными модулями от АЛС, не более
0,3 мА
Количество релейных выходов (в зависимости от исполнения)
4
Программируемые параметры релейных выходов: Задержка 1 (на включение) / Задержка 2 (на выключение)
от 0 до 65535 с
Удержание
от 0 до 65535 с
Количество релейных выходов
4
Степень защиты оболочки
IP20
Масса, г, не более
200
Ширина, мм, не более
150
Высота, мм, не более
105
Глубина, мм, не более
41
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -20 до +70
Параметр Значение
Максимальный ток каждого выхода, не более 0,5 А
Напряжение питания, В от 10,5 до 28 В
Ток потребления от АЛС, мА, не более 0.5
Суммарный ток всех выходов, А, не более 3 А
Ток контроля исправности цепи: – в выключенном состоянии выхода (ток обратной полярности), не более: 2 мА
Ток контроля исправности цепи: – во включенном состоянии (выхода зависит от тока нагрузки), не более: 10 - 500 мА
Максимальный потребляемый ток в дежурном режиме, не более 10 мА
Количество занимаемых адресов в системе 4
Ток по каждому выходу, А, не более 0.5
Ток по всем выходам одновременно, А, не более 3
Ток, потребляемый релейными модулями от АЛС, не более 0,3 мА
Количество релейных выходов (в зависимости от исполнения) 4
Программируемые параметры релейных выходов: Задержка 1 (на включение) / Задержка 2 (на выключение) от 0 до 65535 с
Удержание от 0 до 65535 с
Количество релейных выходов 4
Степень защиты оболочки IP20
Масса, г, не более 200
Ширина, мм, не более 150
Высота, мм, не более 105
Глубина, мм, не более 41
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -20 до +70
