Модули выходов с контролем работают в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).
Функционально модули выходов с контролем представляют собой дистанционно управляемые выходы напряжения, имеющие функции контроля целостности линии.
Модуль МВК2-R2 имеет 2 выхода с контролем и занимает 2 адреса в системе.
Каждый выход в кратковременном режиме (до 10 секунд) способен выдать ток до 1,5 А. При этом суммарный ток по всем выходам одновременно не должен превышать 3 А.
Конструкция и принцип работы

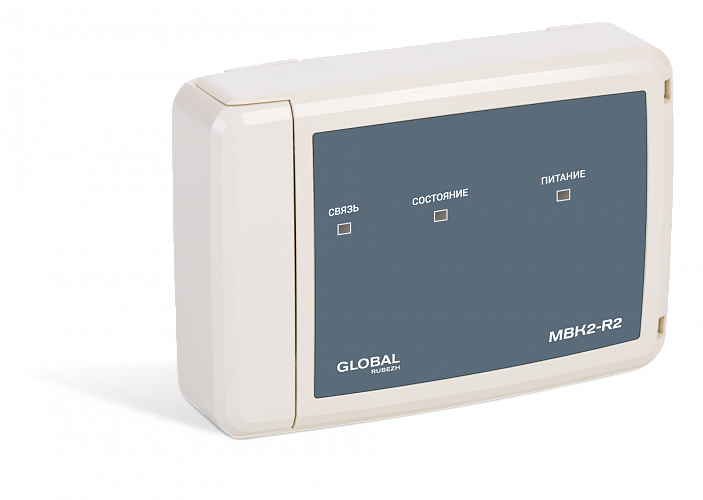

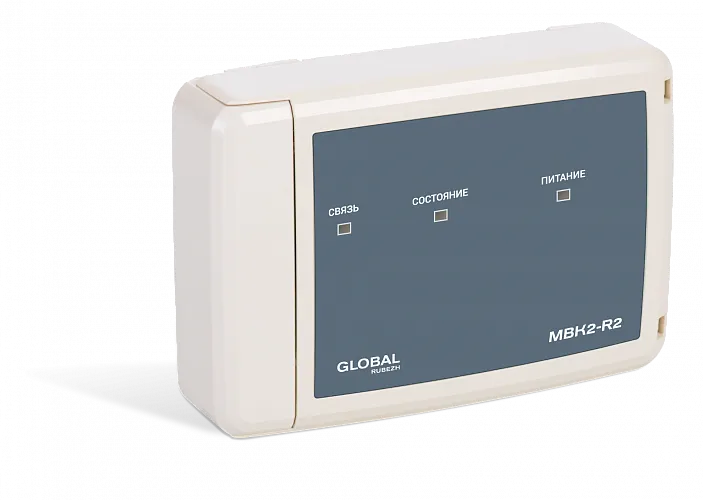

Модули выходов с контролем конструктивно выполнены в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки. Крышка имеет два окна для индикаторов Связь и Состояние, расположенных на плате. Крышка откидная, фиксируется на основании с помощью двух замков.

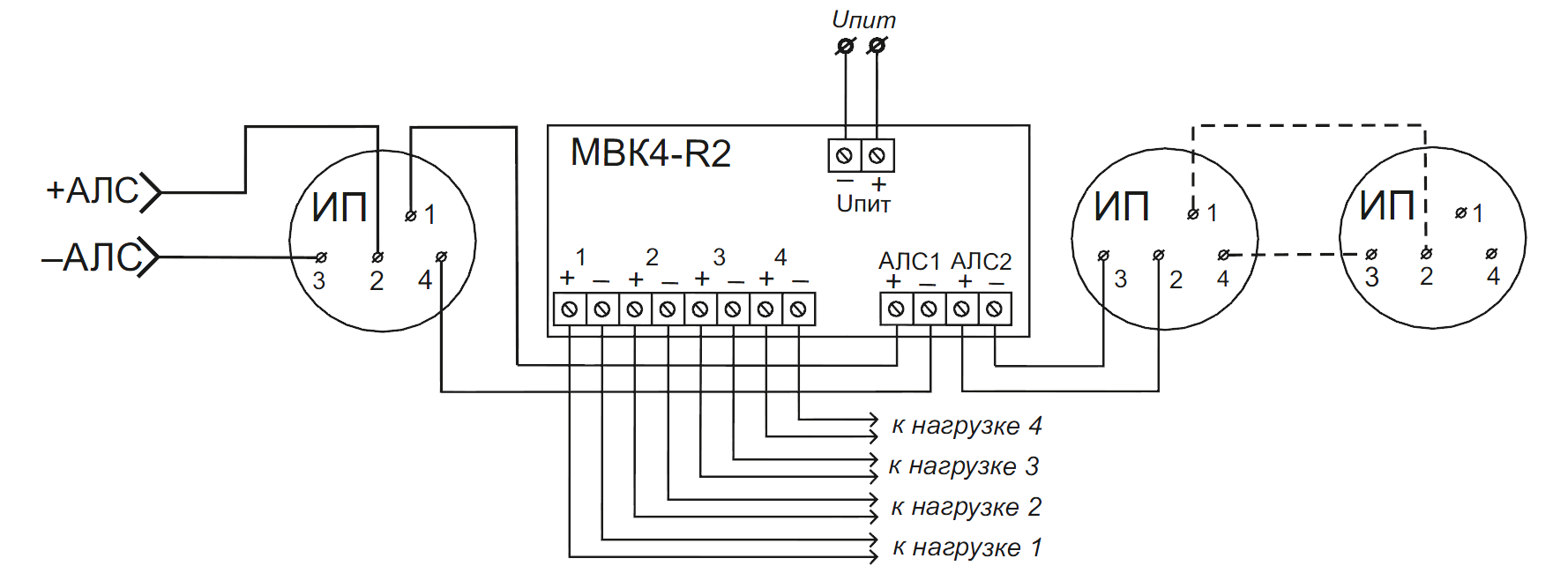

На плате модулей выходов с контролем расположены: кнопка ТЕСТ, используемая для проверки его работоспособности; светодиодные индикаторы Состояние, Связь, отображающие текущее состояние модулей выходов с контролем. Клеммные колодки: Uпит – ввод питания(от 10,5 до 28 В); ± АЛС1 – вход АЛС; ± АЛС2 – выход АЛС; ± 2, ± 4, ± 8 – выходы с контролем целостности линий связи. Полярность подключения к клеммам указана на плате. Клеммные колодки обеспечивают надежное соединение с проводами сечением от 0,35 до 1,5 мм2.Функции:
- подача напряжения от внешнего источника питания на клеммы исполнительного устройства в соответствии с командами прибора, передаваемыми по АЛС;
- контроль неисправности (обрыв и короткое замыкание) линий связи, соединяющих исполнительные устройство с модулями выходов с контролем; индикация режима работы модулей выходов с контролем;
- имеет гальваническую развязку клеммников подключения АЛС от внешнего источника питания. тестирование с помощью кнопки ТЕСТ.
Конфигурация
В процессе конфигурирования каждому выходу задаются параметры:
- Задержка 1 (на включение) – время, через которое после подачи команды произойдет переключение выхода в режим Включено;
- Удержание – время, в течение которого выход остается в режиме Включено;
- Задержка 2 (на выключение) – время, через которое после подачи команды произойдет переключение выхода в режим Выключено;
- Выключено – выбираемое условное состояние выхода, соответствующее режиму Выключено: НР – на выходе отсутствует выходное напряжение, НЗ – на выходе присутствует выходное напряжение, Меандр – на выходе каждые 0,5 с выходное напряжение включается и выключается;
- Удержание – выбираемое условное состояние выхода, соответствующее режиму Удержание: НР – на выходе отсутствует выходное напряжение, НЗ – на выходе присутствует выходное напряжение, Меандр – на выходе каждые 0,5 с выходное напряжение включается и выключается;
- Включено – выбираемое условное состояние выхода, соответствующее режиму Включено: НР – на выходе отсутствует выходное напряжение, НЗ – на выходе присутствует выходное напряжение, Меандр – на выходе каждые 0,5 с выходное напряжение включается и выключается;
- Контроль – выбираемые способы контроля линии связи выхода с исполнительным устройством: Без контроля, Только на обрыв, Только на короткое замыкание, На обрыв и короткое замыкание;
- Питание – настраиваемый порог контроля напряжения питания, при котором модуль выходов с контролем формирует сигнал для ГК. Диапазон возможных значений от 0 до 28 В с шагом 0,1 В.
