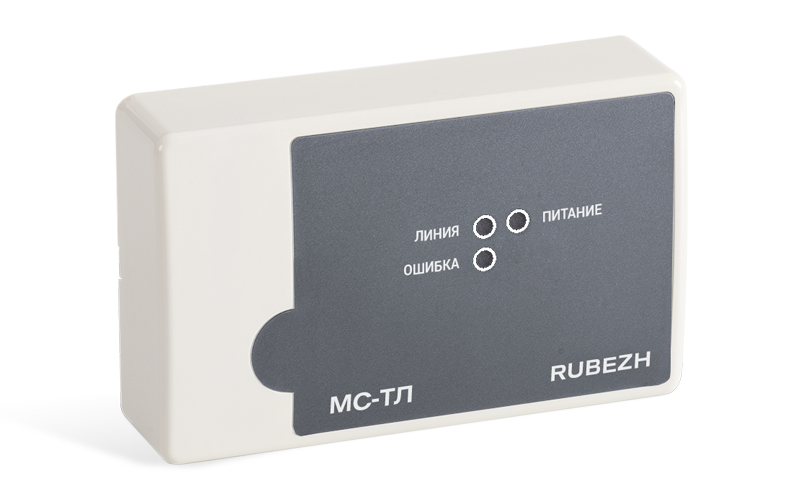

МС-ТЛ

Модуль сопряжения МС-ТЛ обеспечивает:

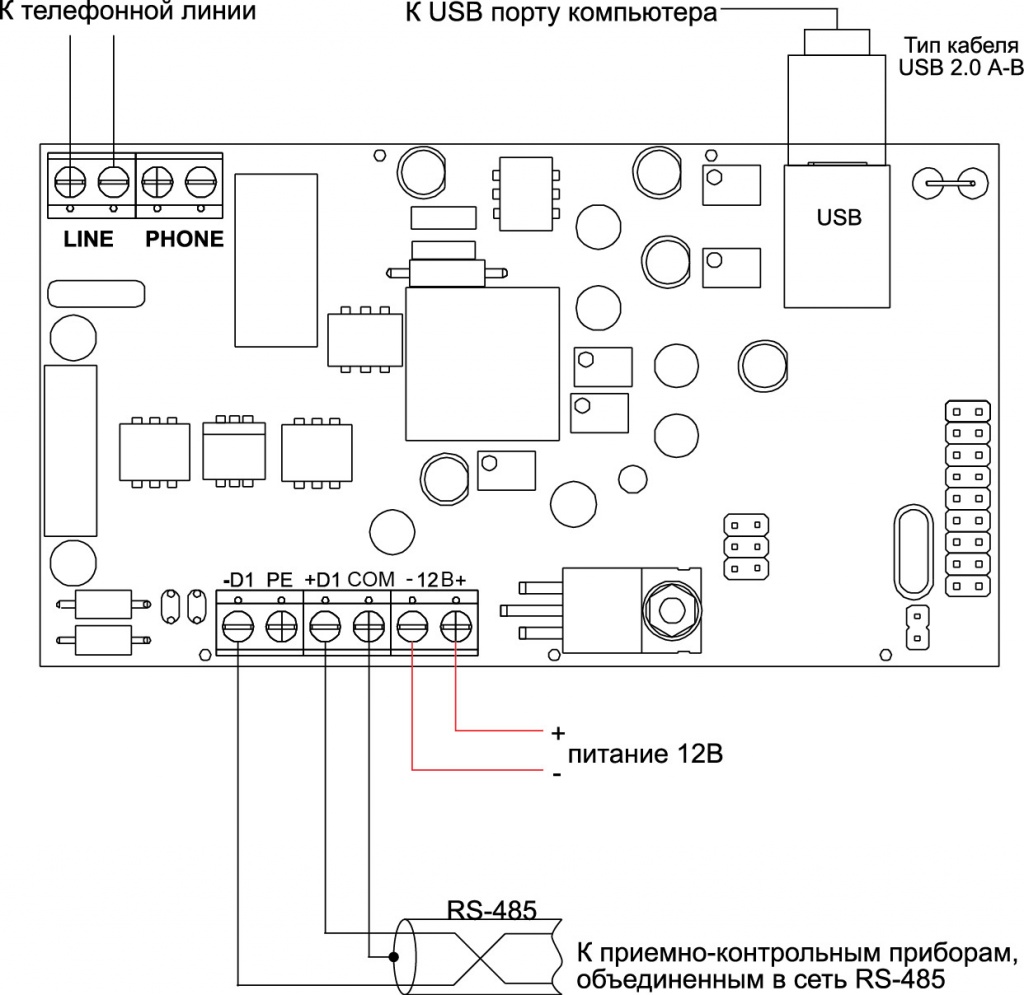

• подключение объединенных по интерфейсу RS-485 адресных приемно-контрольных приборов для приема сообщений о событиях, происходящих в системе;
• подключение в телефонную линию для передачи сообщений,полученных от ППКП тм РУБЕЖ;
• светодиодную индикацию наличия связи и режимов работы.

Устройство обеспечивает передачу извещений по четырем независимым направлениям – телефонным номерам. Телефонный номер задается цифрами, буквами и служебными символами:

• цифры: 0, 1…9 – для указания номера телефона;
• символы: W – ожидание вызывного тона; T – переход в режим тонального набора, p – пауза 2 с, P – пауза 8 с, * – переключение в тональный режим.

Устройство работает на линиях с напряжением от 20 до 60 В. Постоянное напряжение в незанятой абонентской линии должно быть не менее 20 В.

Поступающие от ППКП извещения записываться в специальный журнал извещений, откуда передаются по телефонной линии по мере установления связи. Емкость журнала – не менее 50 извещений. Устройство обеспечивает контроль исправности телефонной линии по наличию вызывного тона 425 Гц и/или линейного напряжения. Автоматическая периодическая посылка тестового сообщения «Исправен» по телефонной линии в заданных направлениях.
