МС-3

Арт.: RBZ-073427

Модуль сопряжения МС-3 представляет собой цифровое электронное устройство, предназначенное для передачи сообщений в формате Contact ID по протоколу RS-485 от адресной системы тм Рубеж в систему передачи извещений по радиоканалу Lonta-202, Lonta Optima, «Базальт» компании «Альтоника», а так же в систему передачи извещений компании «Око»

7 484 ₽* /шт.
* Рекомендуемая цена производителя

В часности модуль сопряжения МС-3 предназначен для интеграции адресной системы тм Рубеж с системой Lonta-202.

Модуль сопряжения МС-3 осуществляет сбор событий адресных приемно-контрольных приборов тм Рубеж и доставку их до передатчика RS-202TD-RR.

Выход приемно-контрольного прибора адресной системы тм РУБЕЖ подключается к входу модуля сопряжения МС-3 по интерфейсу RS-485. Модуль сопряжения МС-3 преобразует полученные данные от ППКП тм РУБЕЖ и передает их по интерфейсу RS-485 в передатчик-коммуникатор RS-202TD-RR, который, в свою очередь, передает сигналы на оборудование мониторинговой станции.

Питание МС-3 осуществляется от источника питания +12 В или USB-разъема компьютера. Время технической готовности МС к работе после включения питания – не более 1 с. На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-3.

Светодиодный индикатор РЕЖИМ:

  • дежурная индикация с частотой 1 Гц.

Светодиодный индикатор RS-485 «1»:

  • при отсутствии обмена с ППКП – не светится;
  • при наличии обмена с ППКП мигает с частотой 10 Гц.

Светодиодный индикатор RS-485 «2»:

  • при наличии обмена с передатчиком – светится;
  • при отсутствии обмена с передатчиком – не светится.

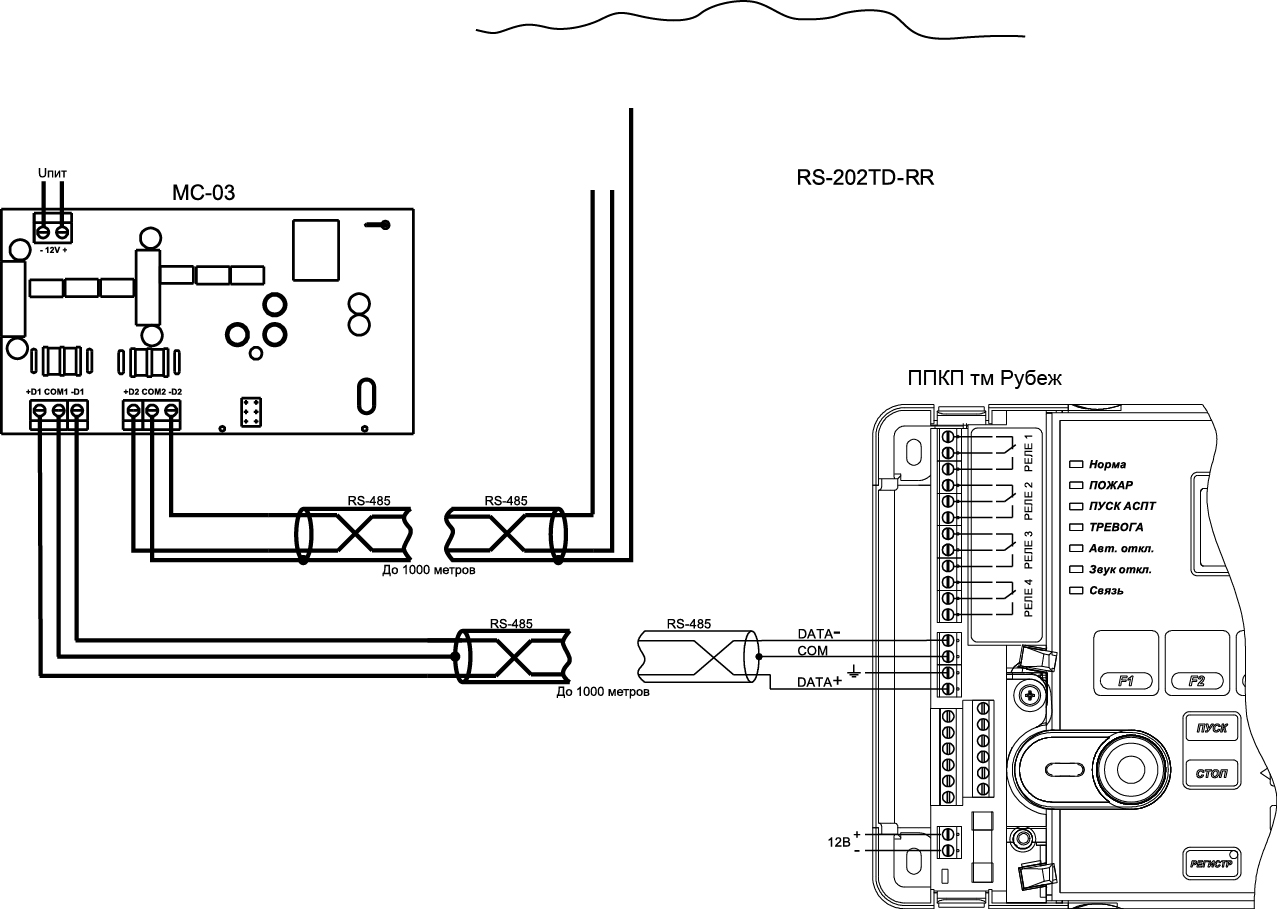

Для подключения ППКП, входящего в состав адресной системы тм РУБЕЖ к системе Lonta-202, необходимо выполнить следующие действия:>

  • обучить передатчик-коммуникатор RS-202TD-RR в пульт централизованного наблюдения RS-202PN (согласно руководствам по эксплуатации);
  • подключить модуль сопряжения МС-3 к ППКП адресной системы тм РУБЕЖ по интерфейсу RS-485.
  • подключить модуль сопряжения МС-3 к передатчику-коммуникатору RS-202TD-RR по интерфейсу RS-485.

Перед монтажом МС-3 должен быть предварительно сконфигурирован. Для конфигурирования необходимо подключить МС-3 к компьютеру через USB интерфейс и установить на компьютер ПО Firesec. Запустить Firesec Администратор. В список устройств добавить МС-3, выставить ему адрес в диапазоне от 1 до 100. Перед записью конфигурации убедиться, что все приемно-контрольные приборы присутствуют в конфигурации, иначе опрос отсутствующего в конфигурации прибора производиться не будет. Выделить МС-3 в списке устройств, открыть меню «Устройство», перейти в подменю «USB», выбрать пункт «Записать конфигурацию в устройство».

Питание
от USB ПК; От источника питания
Напряжение питания, В
12
Ток потребления при питании 12 В, мА, не более
120
Интерфейсы для обмена информацией
USB; RS-485
Длина кабеля интерфейса RS485, м, не более
1000
Длина кабеля интерфейса USB, м, не более
2
Степень защиты оболочки
IP30
Ширина, мм, не более
125
Высота, мм, не более
78
Глубина, мм, не более
37
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -10 до +40
Параметр Значение
Питание от USB ПК; От источника питания
Напряжение питания, В 12
Ток потребления при питании 12 В, мА, не более 120
Интерфейсы для обмена информацией USB; RS-485
Длина кабеля интерфейса RS485, м, не более 1000
Длина кабеля интерфейса USB, м, не более 2
Степень защиты оболочки IP30
Ширина, мм, не более 125
Высота, мм, не более 78
Глубина, мм, не более 37
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -10 до +40
