Питание и информационный обмен изолятора осуществляются по двухпроводной АЛС. В системе изолятор занимает один адрес.
Применение изолятора в АЛС позволяет:
– удаленно отключать питание участков АЛС с помощью органов управления прибора;

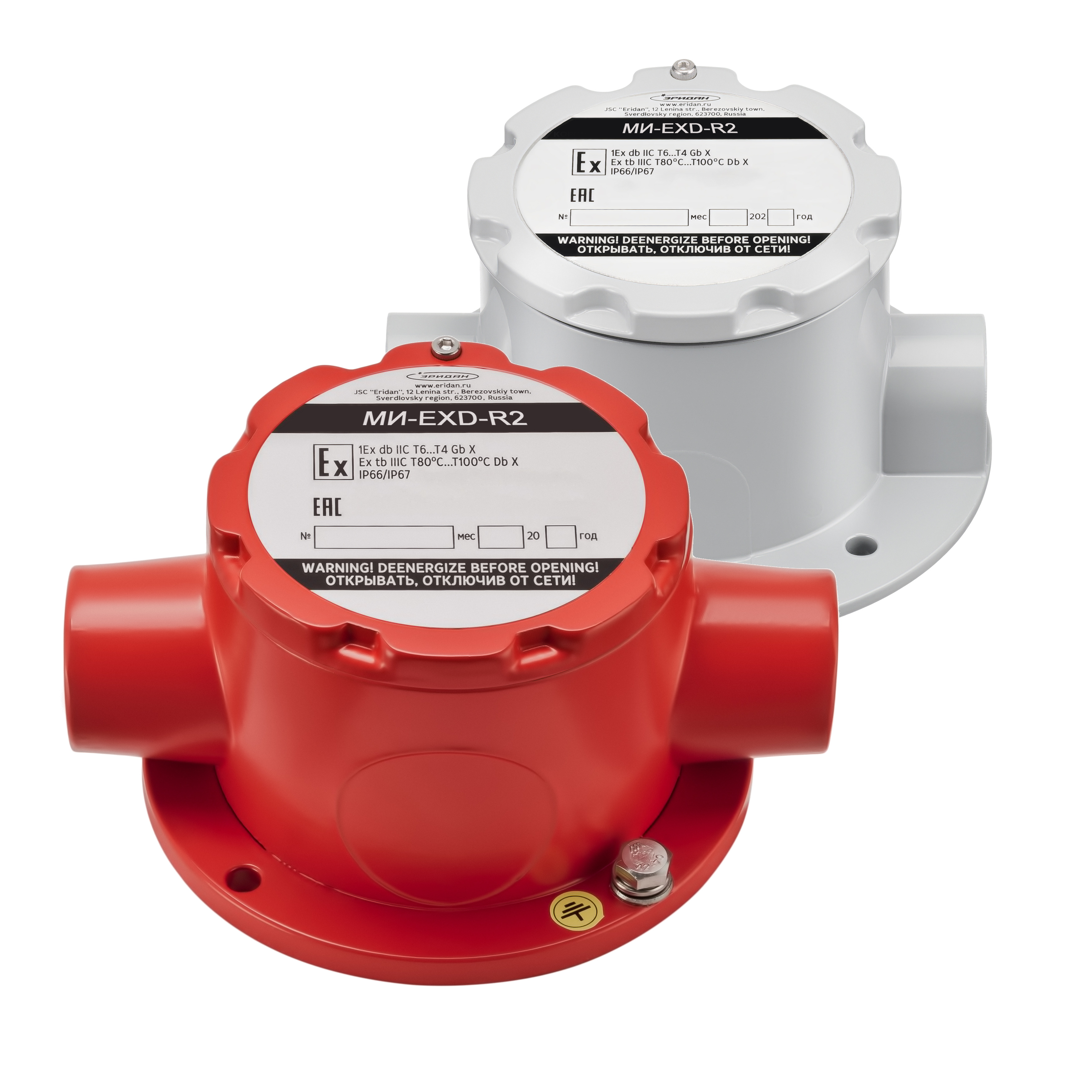

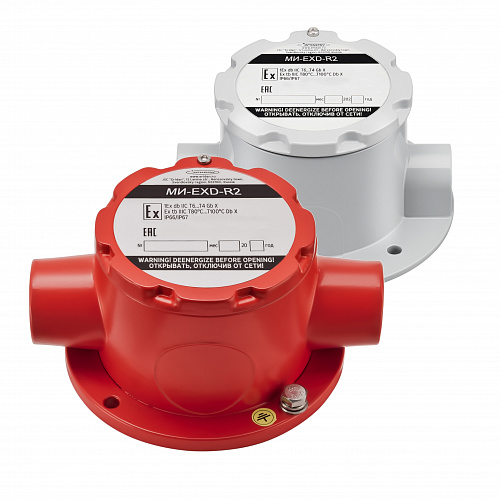

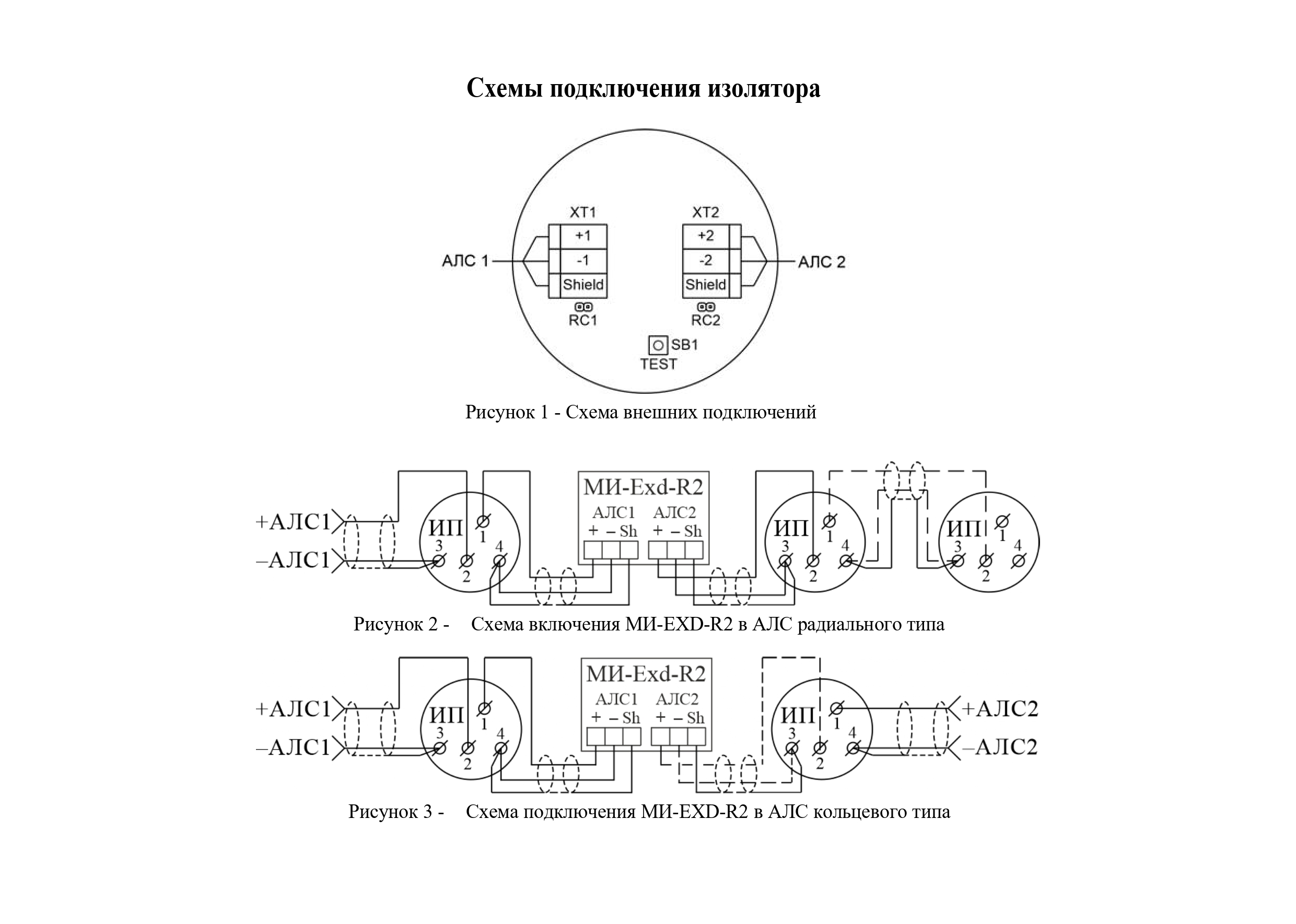

– разрывать кольцевую АЛС в двух местах установки изоляторов, ближайших к точке КЗ. Это локализует участок между изоляторами и оставляет работоспособными участки АЛС между выходами прибора и сработавшими изоляторами;
– разрывать радиальную АЛС в месте установки изолятора, ближайшего к точке КЗ. Это локализует участок после изолятора и оставляет работоспособным участок АЛС между прибором и сработавшим изолятором.
После устранения неисправности отключенной части АЛС изолятор автоматически восстанавливает питание.

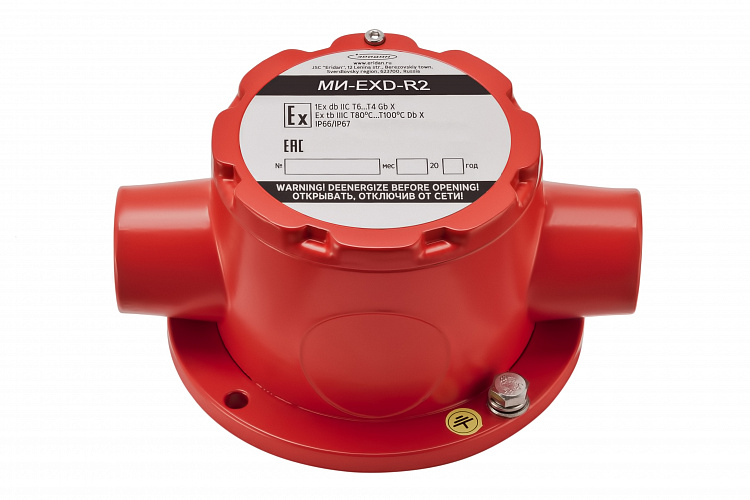

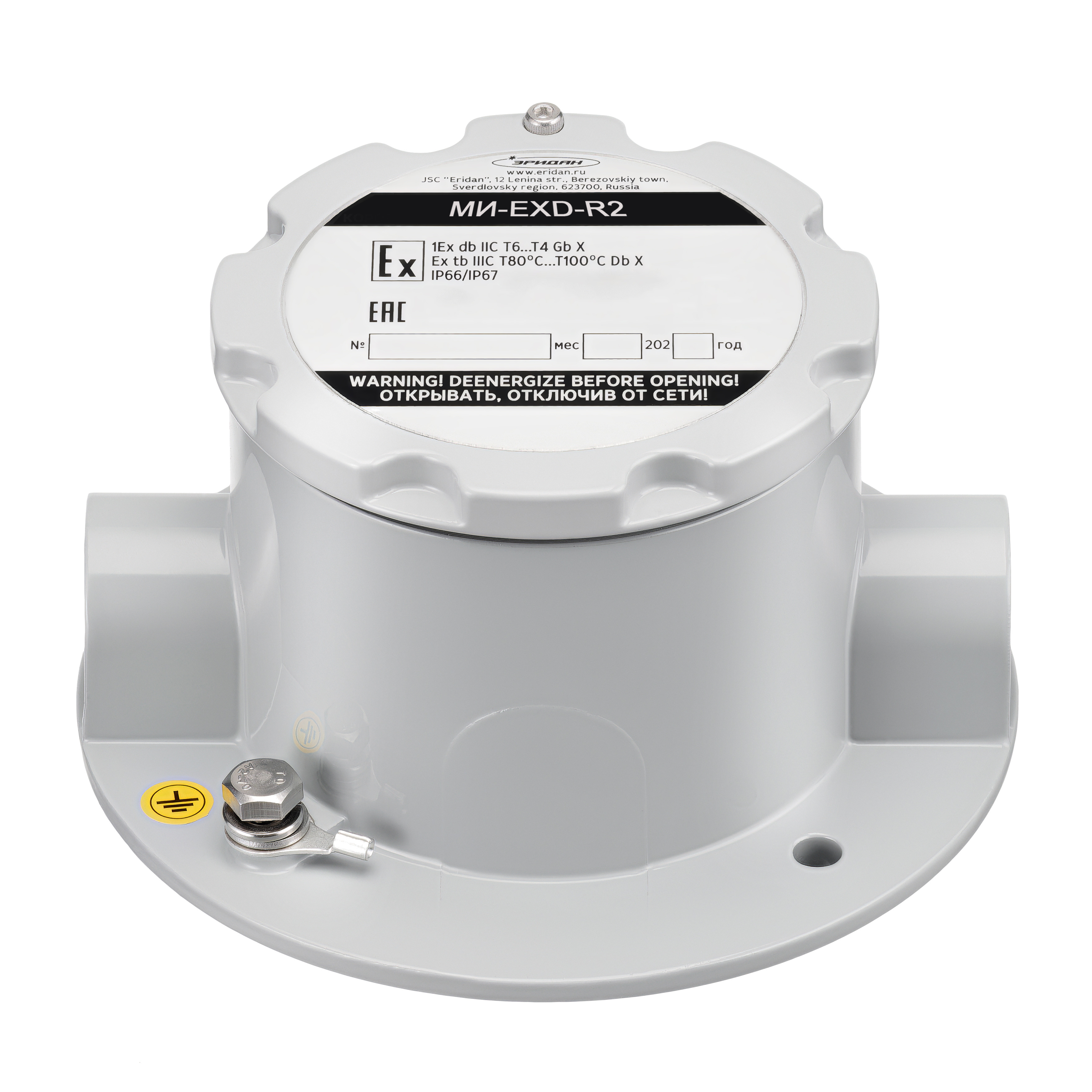

Изолятор может применяться во взрывоопасных зонах и помещениях классов 1, 2, 21, 22. Вводное устройство изолятора выполнено для монтажа кабелем круглого сечения наружным диаметром от 6 до 12 мм (по резиновому уплотнению – поясной изоляции). Количество кабельных вводов – 2 шт. Присоединительная резьба для установки кабельных вводов метрическая М20х1,5 мм.
Напряжение питания, В
от 12 до 28
Маркировка взрывозащиты
1Ex db IIC T6 Gb X / Ex tb IIIC T80° Db X
Габаритные размеры изолятора (без установленных кабельных вводов), мм, не более
Ø135х76
Максимальный ток потребления, мА, не более
1,5
Степень защиты оболочки
IP66/IР67
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -60 до +70
Параметр |
Значение |
Питание |
от АЛС |
Напряжение питания, В |
от 12 до 28 |
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X / Ex tb IIIC T80° Db X |
Габаритные размеры изолятора (без установленных кабельных вводов), мм, не более |
Ø135х76 |
Максимальный ток потребления, мА, не более |
1,5 |
Степень защиты оболочки |
IP66/IР67 |
Масса, кг, не более |
0.8 |
Средний срок службы, лет |
10 |
Диапазон рабочих температур, °С |
от -60 до +70 |
Пример условного обозначения изолятора:
1 – название серии изолятора (по умолчанию): где R2 - адресный изолятор, предназначенный для работы в адресной линии связи приборов GLOBAL RUBEZH с поддержкой протокола “RS-R2”;
2 – комплектация дополнительным оборудованием:
- комплектация кабельными вводами* (в соответствии с п.3.3 настоящего РЭ).
* Кабельные вводы для МИ-EXD-R2:
- ШТ1/2"- штуцер для монтажа в трубной разводке с резьбой G 1/2"
-
ШТ3/4"- штуцер для монтажа в трубной разводке с резьбой G 3/4";
-
ШТ1"- штуцер для монтажа в трубной разводке с резьбой G 1”;
-
ШТ20 - штуцер для монтажа в трубной разводке с резьбой М20х1,5;
-
ШТ25 - штуцер для монтажа в трубной разводке с резьбой М25х1,5;
-
КВБ12 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 12мм;
-
КВБ17 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 17мм;
-
КВБУ14 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
-
КВБУ18 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
-
КВБУ22 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
-
КВМ15 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 15 мм;
-
КВМ20 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 20 мм;
-
КВМ25 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 25 мм;
-
КВБМ20 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм в металлорукаве, Ø условного прохода 20 мм;
-
КВБМ25 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм в металлорукаве, Ø условного прохода 25 мм;
-
КВО10 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10мм;
-
КВО14 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14мм;
