МДУ-1-R3

Арт.: RBZ-391924

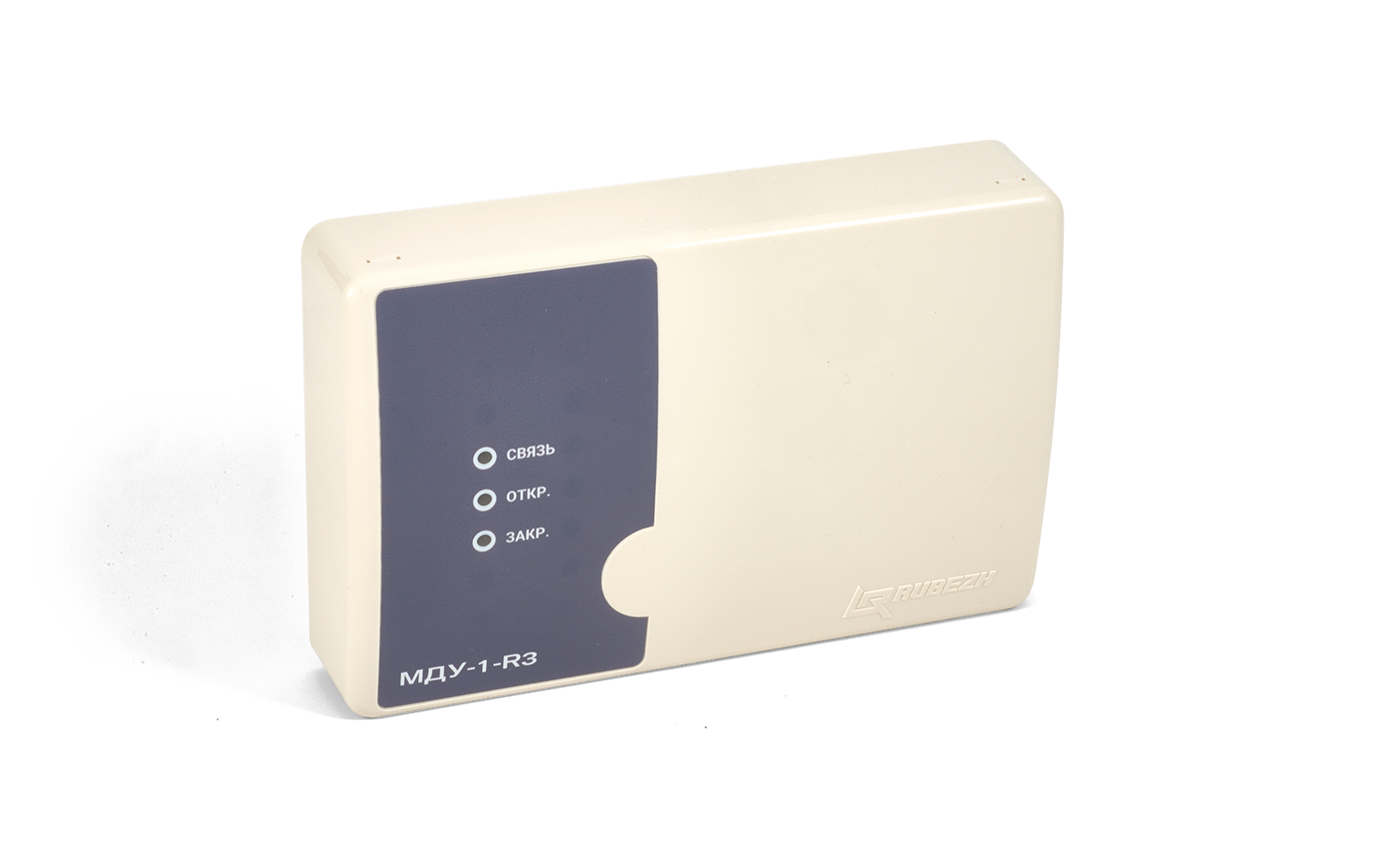

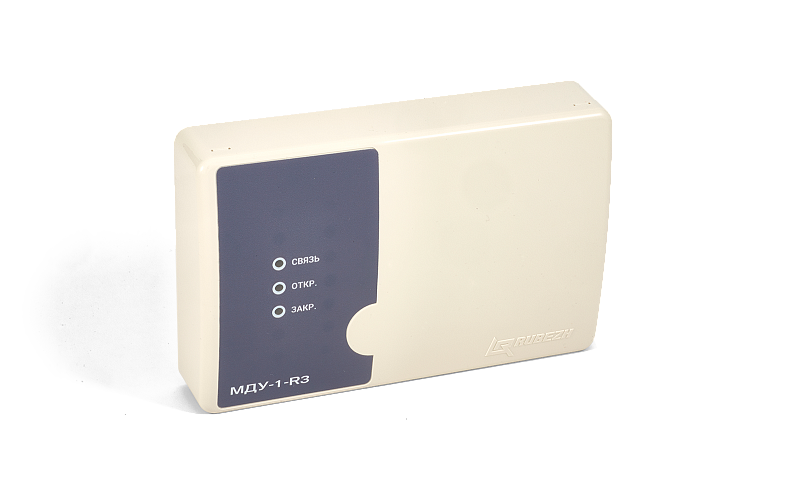

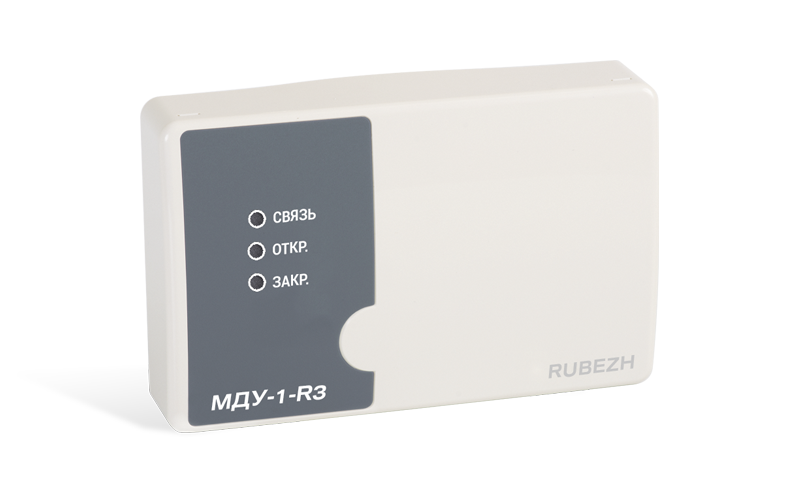

Модуль автоматики дымоудаления МДУ-1-R3 предназначен для управления заслонкой клапана в ручном режиме с выносных кнопок управления или в автоматическом режиме с приемно-контрольного прибора. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающего в АЛС обмен в протоколе R3.

4 834 ₽* /шт.
* Рекомендуемая цена производителя

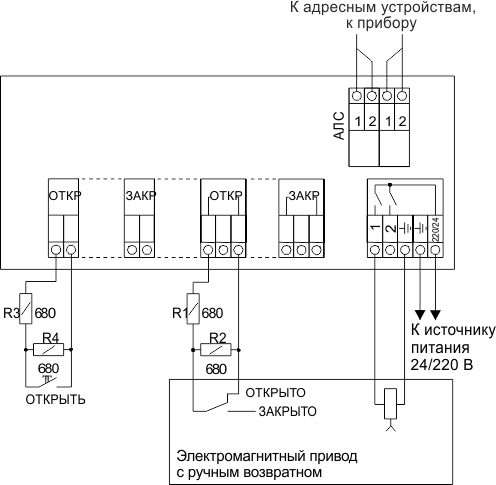

Модуль МДУ-1-R3 предназначен для управления следующими типами приводов клапана:

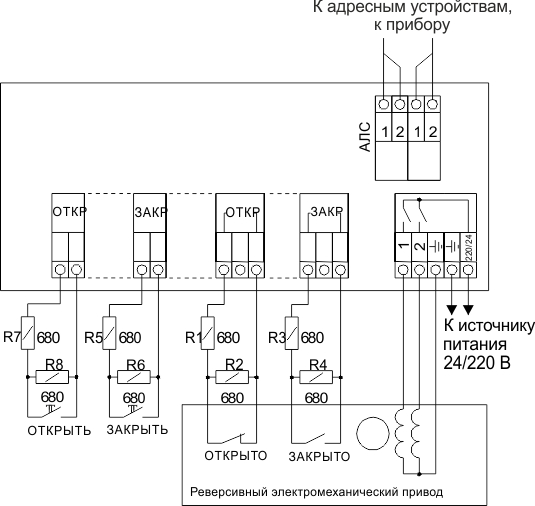

  • реверсивный электромеханический привод;

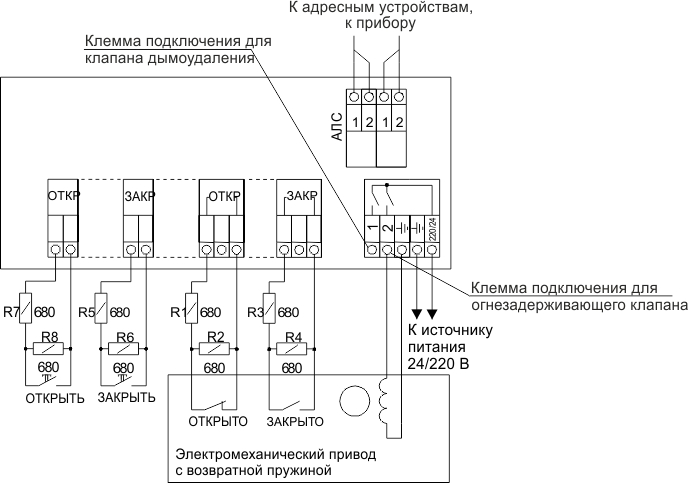

  • электромеханический привод с возвратной пружиной;
  • электромагнитный привод с ручным возвратом заслонки в нормальное положение.

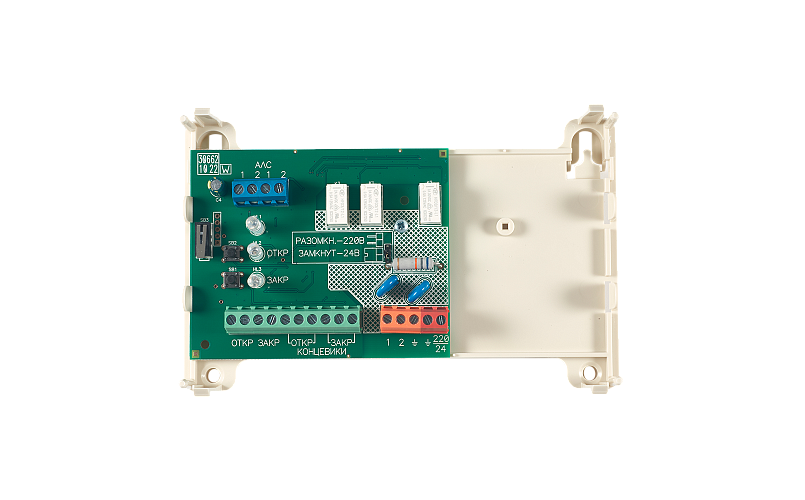

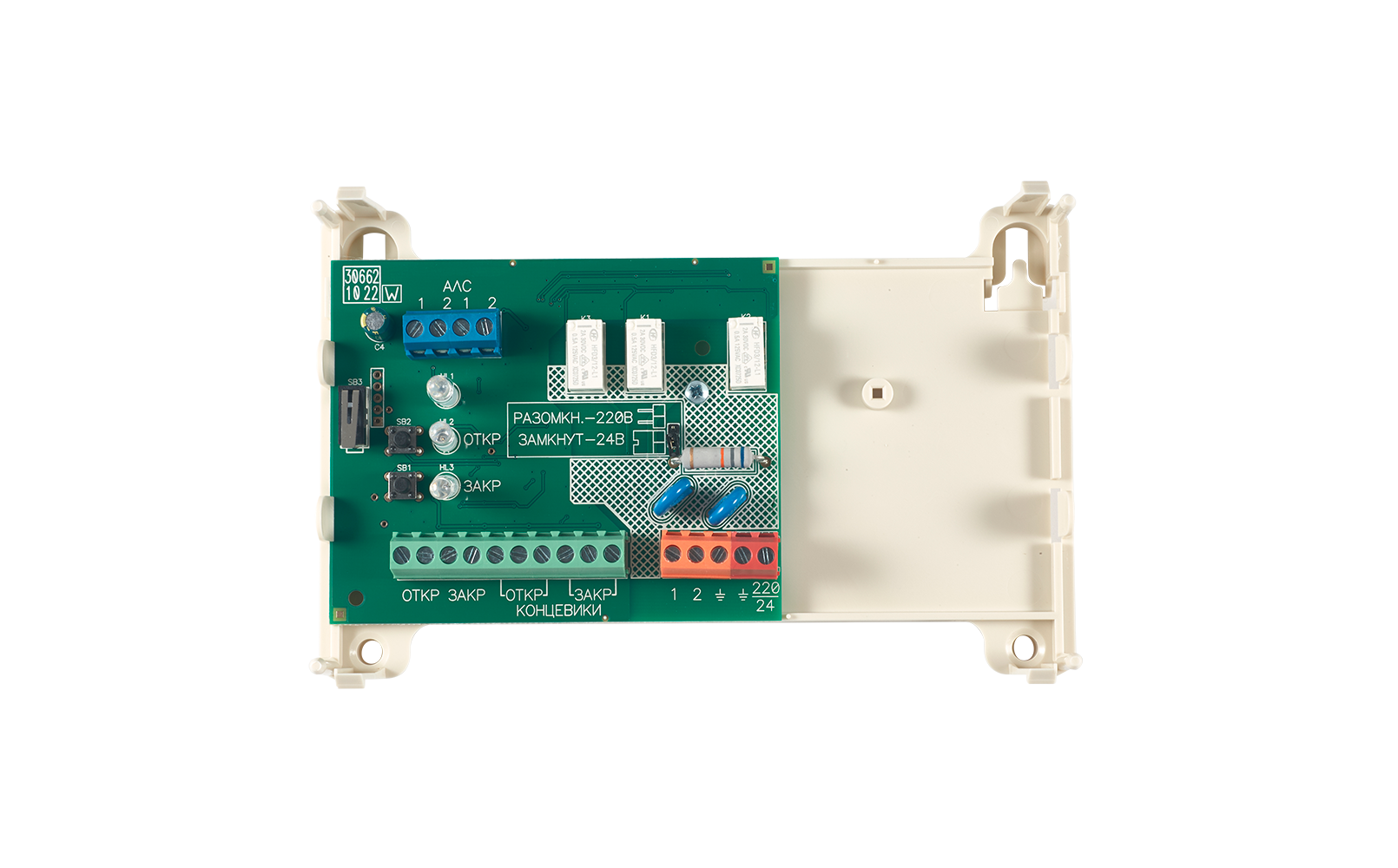

Модуль автоматики дымоудаления подает на электромеханический привод напряжение питания с помощью встроенного в модуль реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока. Выбор напряжения коммутации производится джампером Jp1, установленным на плате модуля.

МДУ-1-R3 отличается от МДУ-1С-R3 нагрузочной способностью реле, коммутирующим питание на привод. Параметры приведены в таблице технических характеристик. Остальные параметры и функции аналогичны.

МДУ-1-R3 используется для управления приводами, рассчитанными на напряжение 24 или 220 В. Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод либо находящихся на заслонке.

Модуль автоматики дымоудаления обеспечивает:

  • подключение всех основных типов приводов, используемых с клапанами дымоудаления;
  • подключение устройства ручного перевода клапана в защитное или нормальное положение (кнопки);
  • передачу в прибор приемно-контрольный информации о своем состоянии и состоянии подключенного привода;
  • управление заслонкой клапана с приемно-контрольного прибора в автоматическом и ручном режиме;
  • контроль на обрыв цепи до концевых выключателей положения заслонки клапана и цепи обмоток электропривода;
  • контроль на обрыв и КЗ цепей внешних кнопок ручного управления;

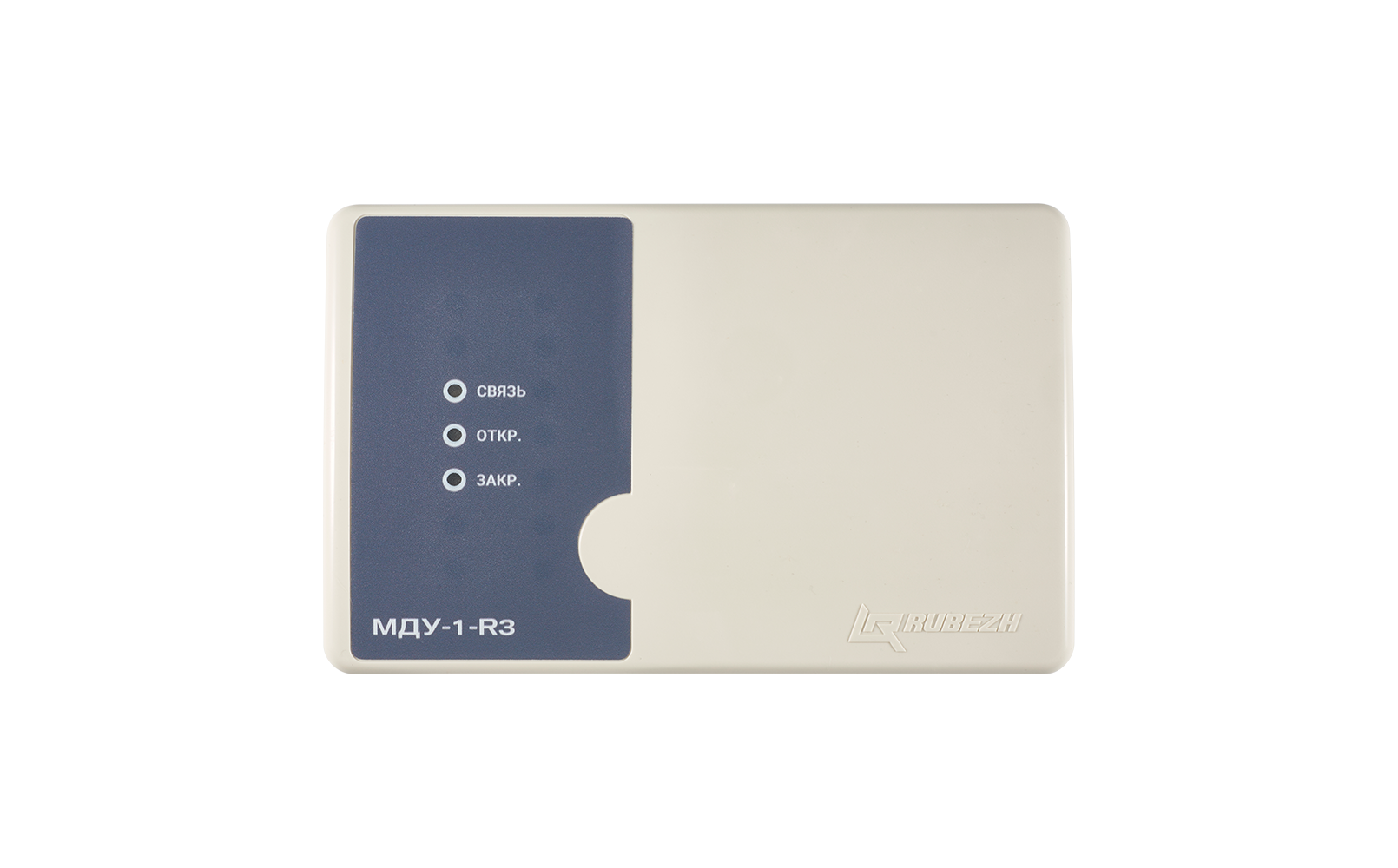

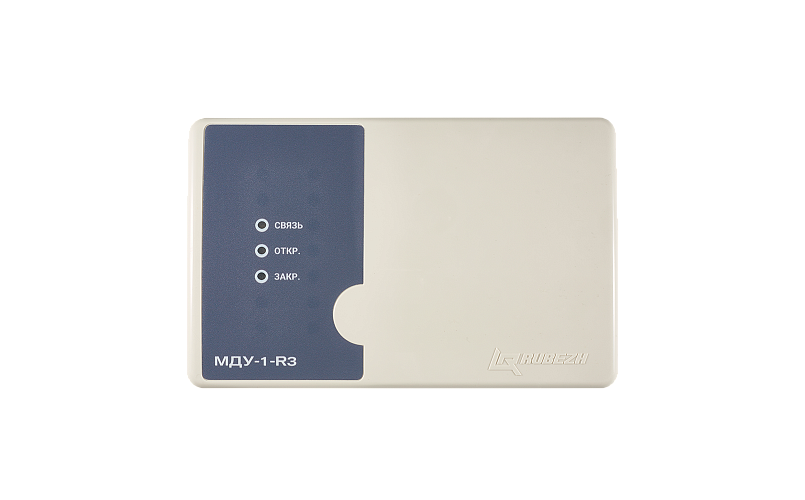

  • светодиодную индикацию режимов работы,положения заслонки, наличия связи с прибором;
  • возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «ОТКР» и «ЗАКР».

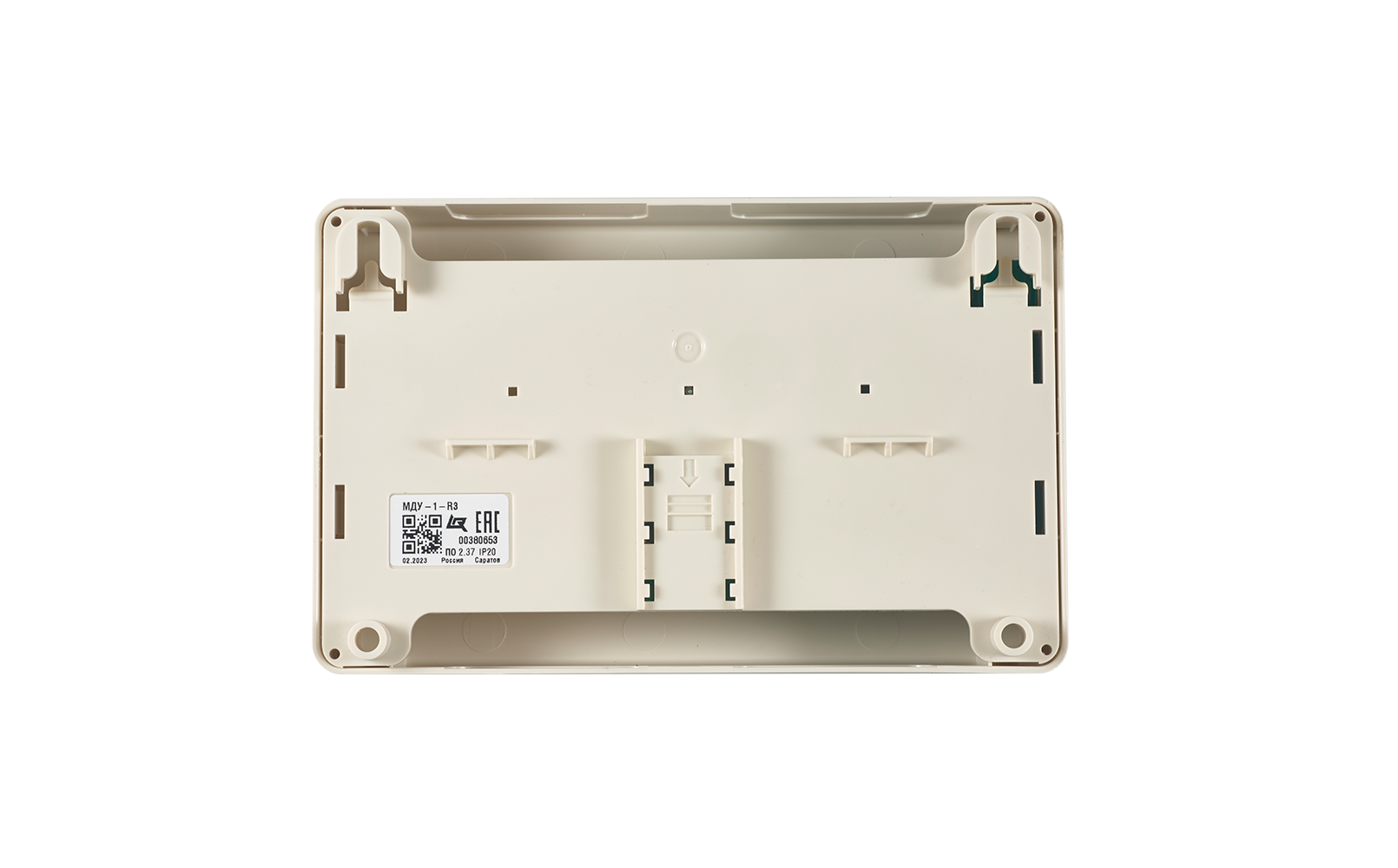

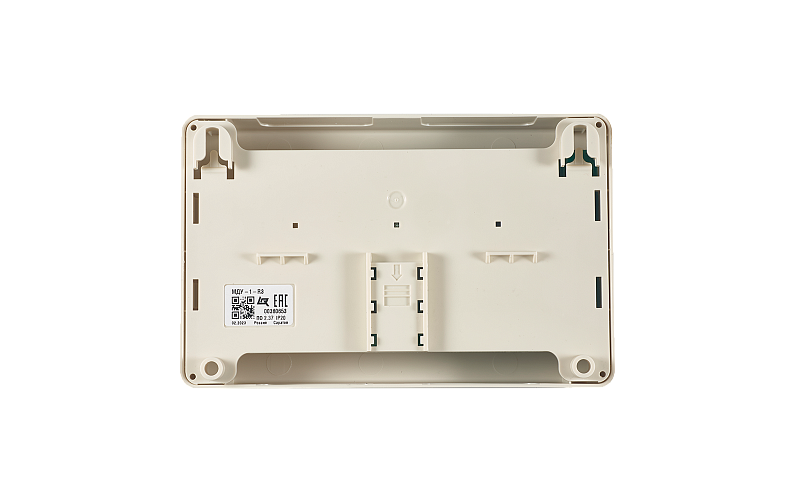

Модуль автоматики дымоудаления МДУ-1-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки.

Напряжение питания, В
от 24 до 36
Ток потребления от АЛС, мА, не более
0.6
Коммутируемый ток при напряжении 24В, А, не более
2
Количество управляемых клапанов
1
Длина цепей концевых выключателей привода и цепей кнопок локального управления, м, не более
30
Степень защиты оболочки
IP30
Масса, г, не более
250
Ширина, мм, не более
170
Высота, мм, не более
108
Глубина, мм, не более
42
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -25 до +55
Параметр Значение
Напряжение питания, В от 24 до 36
Ток потребления от АЛС, мА, не более 0.6
Коммутируемый ток при напряжении 24В, А, не более 2
Количество управляемых клапанов 1
Длина цепей концевых выключателей привода и цепей кнопок локального управления, м, не более 30
Степень защиты оболочки IP30
Масса, г, не более 250
Ширина, мм, не более 170
Высота, мм, не более 108
Глубина, мм, не более 42
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +55
