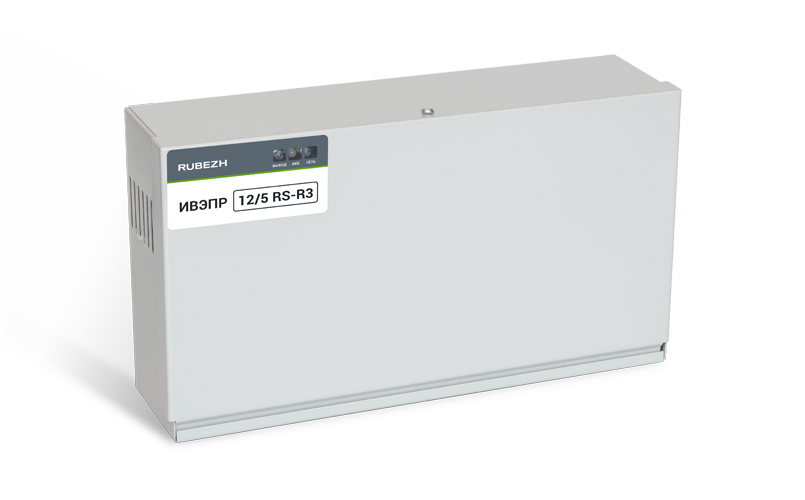

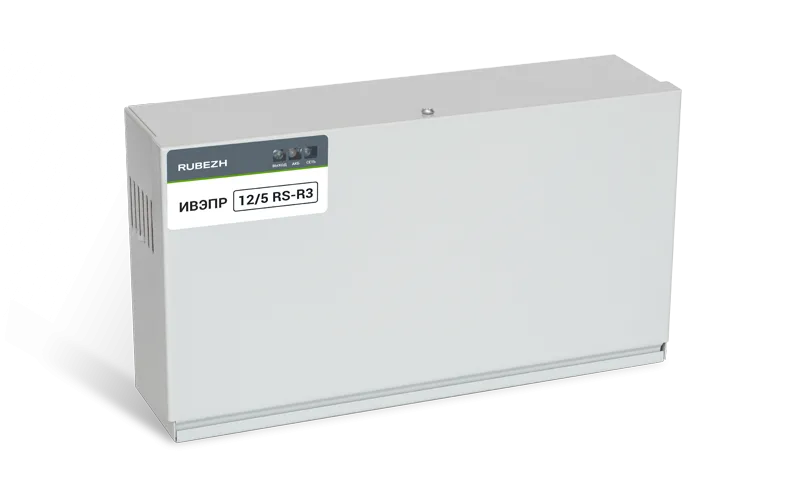

ИВЭПР 12/5 RS-R3 2х7 БР

Назначение:

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».

Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:

События:

• Разряд АКБ1
• Разряд АКБ1 устранён
• Отсутствие АКБ1
• АКБ1 подключен
• Нет сетевого напряжения
• Разряд АКБ2
• Разряд АКБ2 устранён
• Отсутствие АКБ2
• АКБ2 подключен
• Есть сетевое напряжение

Неисправности:

• Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
• Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
• Глубокий разряд АКБ1
• Глубокий разряд АКБ2

Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

Преимущества конструкции:

• оптимальный заряд АКБ за счёт схемы постоянного тестирования;
• защиту аккумуляторных батарей от перезаряда и глубокого разряда.
• электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
• электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.

Схемное решение:

• два выхода питания;
• возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
• автоматический заряд АКБ при наличии сети переменного тока;
• автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
• низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
• выходное напряжение гальванически развязано от корпуса.

На передней панели корпуса расположены индикаторы наличия сетевого напряжения («Сеть»), выходного напряжения («Выход») и состояния АКБ («АКБ»).

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.
