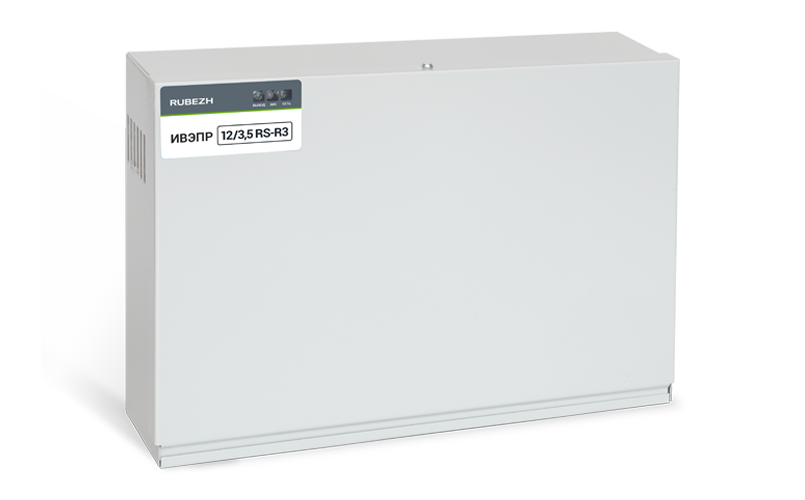

ИВЭПР 12/3,5 RS-R3 2х17 БР

Арт.: RBZ-216603

Предназначен для стабильного бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока.

9 533 ₽* /шт.
* Рекомендуемая цена производителя

Назначение:

Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 3,5 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».

Источник обеспечивает формирование и передачу в приемно-контрольные приборы Рубеж по адресной линии связи по протоколу RS-R3 следующие сообщения:

События:

  • Разряд АКБ1
  • Разряд АКБ1 устранён
  • Отсутствие АКБ1
  • АКБ1 подключен
  • Нет сетевого напряжения
  • Разряд АКБ2
  • Разряд АКБ2 устранён
  • Отсутствие АКБ2
  • АКБ2 подключен
  • Есть сетевое напряжение

Неисправности:

  • Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
  • Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
  • Глубокий разряд АКБ1
  • Глубокий разряд АКБ2

Источник также передает в ППКП текущие значения выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

Преимущества конструкции:

  • оптимальный заряд АКБ за счёт схемы постоянного тестирования;
  • защиту аккумуляторных батарей от перезаряда и глубокого разряда.
  • электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
  • электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.

Схемное решение:

  • возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
  • автоматический заряд АКБ при наличии сети переменного тока;
  • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
  • низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
  • выходное напряжение гальванически развязано от корпуса.

В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.

Напряжение питания от сети переменного тока, В
140 – 265
Мощность, потребляемая от сети переменного тока, Вт, не более
80
Собственное потребление источника от АКБ в резервном режиме, мА, не более
30
Выходное напряжение источника при работе от сети, В
13,3 - 13,8
Выходное напряжение источника при работе от АКБ, В
9,4 - 13,5
Количество устанавливаемых АКБ
2
Емкость АКБ, А·ч
17
Максимальный ток нагрузки, обеспечиваемый источником, А, не более
3,5
Степень защиты оболочки
IP20
Масса (без АКБ), кг, не более
2.6
Ширина, мм, не более
376
Высота, мм, не более
254
Глубина, мм, не более
86
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -10 до +50
Параметр Значение
Напряжение питания от сети переменного тока, В 140 – 265
Мощность, потребляемая от сети переменного тока, Вт, не более 80
Собственное потребление источника от АКБ в резервном режиме, мА, не более 30
Выходное напряжение источника при работе от сети, В 13,3 - 13,8
Выходное напряжение источника при работе от АКБ, В 9,4 - 13,5
Количество устанавливаемых АКБ 2
Емкость АКБ, А·ч 17
Максимальный ток нагрузки, обеспечиваемый источником, А, не более 3,5
Степень защиты оболочки IP20
Масса (без АКБ), кг, не более 2.6
Ширина, мм, не более 376
Высота, мм, не более 254
Глубина, мм, не более 86
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -10 до +50
