ИВЭПР 12/2 выпускается в нескольких исполнениях, резервирование осуществляется от одной или двух аккумуляторных батарей. В зависимости от исполнения предусмотрена техническая возможность подключения боксов резервного электропитания БР12 для увеличения времени непрерывной работы от АКБ.
Преимущества
Импульсная схема ИВЭПР обеспечивает высокий коэффициент полезного действия, что снижает затраты на электроэнергию при эксплуатации, а также сводит к минимуму тепловыделение источника, которое негативно сказывается на сроке службы аккумуляторной батареи. В состав схемы ИВЭПР 12/2 входит электронный ключ, позволяющий постоянно тестировать наличие и состояние аккумуляторной батареи, а также управлять процессом её заряда. Зарядный ток находится в обратной зависимости от степени заряда АКБ. Таким образом, по мере заряда АКБ величина зарядного тока уменьшается и в конечном итоге остаётся на уровне компенсации саморазряда АКБ. Электронный ключ, компенсируя саморазряд, поддерживает напряжение на АКБ на максимальном уровне, при этом полностью исключена ситуация перезаряда АКБ. Каждая АКБ имеет свою цепь заряда, таким образом, уровень зарядного тока поддерживается для каждой АКБ индивидуально. Источник не производит заряд АКБ с напряжением ниже 10 В, поскольку глубоко разряженные АКБ являются, как правило, неисправными и непригодными к эксплуатации.
Источник обеспечивает низкий уровень высокочастотных помех за счёт оптимальной топологии печатной платы и помехоподавляющих элементов. Диапазон сетевого напряжения от 130 до 265 В. Температурный диапазон от -25 ºС до +50 ºС.
ИВЭПР 12/2 обеспечивает:
- автоматический заряд АКБ при наличии сети переменного тока;
- автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
- электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
- защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
- электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
- защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
- защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.
Конструкция

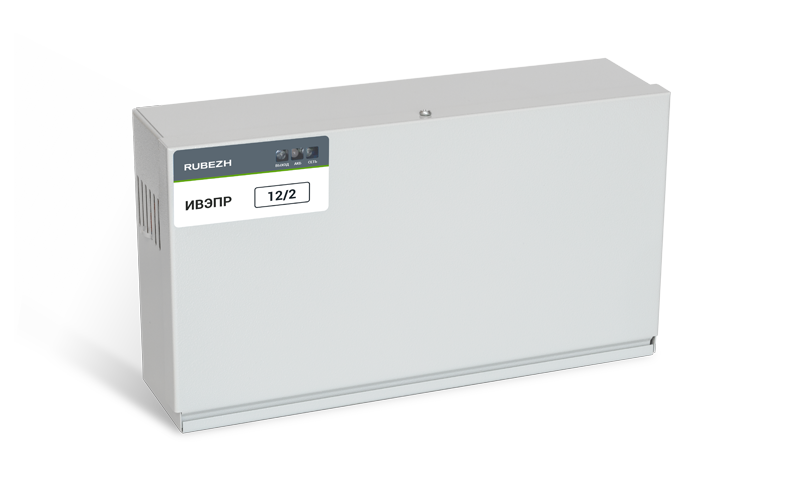

Источник состоит из металлического корпуса с установленной внутри платой. В корпусе предусмотрено место для установки одной или двух (в зависимости от исполнения) герметичных свинцово-кислотных аккумуляторных батарей максимальной емкостью 7 или 12 А*ч в зависимости от исполнения. На плате находятся импульсный преобразователь напряжения сети 230 В в постоянное напряжение 13,8 В и схемы защиты, индикации, заряда и контроля АКБ. Выходное напряжение преобразователя 13,8 В является также напряжением питания схемы заряда АКБ. Источник имеет независимые схемы контроля и заряда для каждой из АКБ.
Выход источника гальванически изолирован от корпуса. Корпус имеет винт защитного заземления.
Информативность
Индикатор СЕТЬ:
- при наличии сети 230 В – светится зеленым светом;
- при отсутствии сети 230 В – не светится.
Индикатор АКБ (для исполнений в корпусе 1х7):
- при наличии исправной и заряженной АКБ - светится зеленым цветом;
- при неправильном подключении (переполюсовке) АКБ – светится красным цветом;
- при отсутствии АКБ – не светится.
Индикатор АКБ (для исполнений в корпусе 2х7 и 2х12):
- при наличии хотя бы одной исправной и заряженной АКБ – светится зеленым цветом;
- при разряде АКБ на 80% (до (11,1 ± 0,2) В, режим «Предварительный разряд») – светится оранжевым цветом;
- при отсутствии АКБ или неправильном подключении (переполюсовке) АКБ – светится красным цветом.
Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи.
Информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»).
Контакты реле и выводы клеммника «1», «2» размыкаются, а «1», «3» замыкаются при возникновении любого из событий:
