ИС-R2

Арт.: RBZ-136583

Предназначен для индикации состояний связанных с ним компонентов и узлов, управляемый по сигналам приемно-контрольного прибора СПЗ «GLOBAL».

Цена по запросу

Индикатор состояний работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

Питание и сигналы управления ИС-R2 получает от приемно-контрольного прибора по двухпроводной адресной линии связи.

ИС-R2 выполняет следующие функции при работе в системе:

  • отображение состояния автоматических пожарных извещателей (дымовых, тепловых, комбинированных);
  • индикация режима работы выбранного при конфигурировании компонента;
  • автоматический контроль неисправностей модуля.

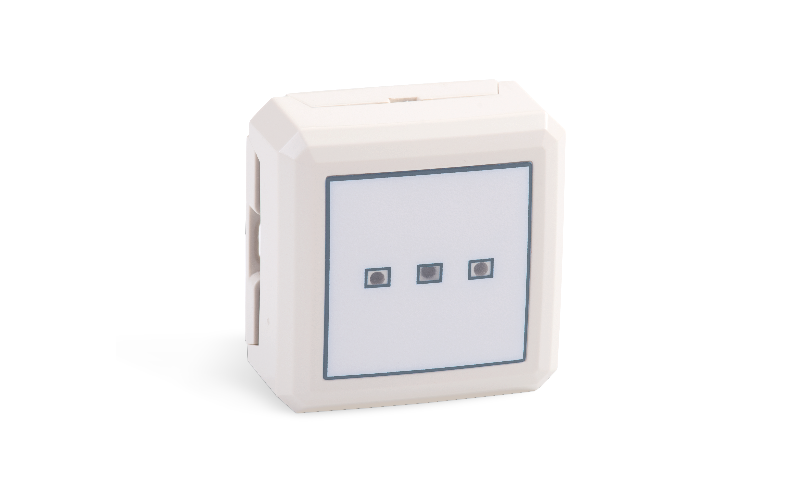

Индикатор состояний выполнен в виде блока, состоящего из пластмассового корпуса (основание и крышка), внутри которого размещена плата с радиоэлементами.

На плате установлены:

  • светодиодные индикаторы, режимы индикации которых устанавливаются при конфигурировании системы;
  • концевой выключатель датчика вскрытия;
  • кнопка ТЕСТ;
  • две двухконтактные клеммные колодки (АЛС1 и АЛС2) для подключения к АЛС.

Срабатывание датчика вскрытия инициирует формирование сигнала «Вскрытие корпуса», передаваемого ИС-R2 по АЛС в ППКПУ, который регистрирует его в журнале событий и отображает средствами индикации как «Неисправность».

Нажатием кнопки ТЕСТ осуществляется контроль работоспособности устройства. При контроле индикатор состояний переходит в состояние «Тест», при котором красный индикатор непрерывно светится. Состояние «Тест» удерживается индикатором состояний до получения команды «Снять тест», формируемой ППКПУ.

Программа «GLOBAL Monitor», служащая для конфигурирования системы, позволяет настроить ИС-R2 для индикации состояний любого компонента или группы компонентов системы СПЗ GLOBAL: зон, направлений, адресных устройств (извещателей, оповещателей, модулей) и других компонентов, кроме ГК и КАУ. При этом ИС-R2 может быть расположен также в любом месте охраняемого объекта.

Питание
от АЛС
Ток потребления от АЛС, мА, не более
10
Количество занимаемых адресов в системе
1
Степень защиты оболочки
IP20
Масса, г, не более
28
Ширина, мм, не более
51
Высота, мм, не более
51
Глубина, мм, не более
24
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
От -20 до +70
Параметр Значение
Питание от АЛС
Ток потребления от АЛС, мА, не более 10
Количество занимаемых адресов в системе 1
Степень защиты оболочки IP20
Масса, г, не более 28
Ширина, мм, не более 51
Высота, мм, не более 51
Глубина, мм, не более 24
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С От -20 до +70
