ИП 212-87 V1.04

Арт.: зависит от исполнения

Извещатель пожарный дымовой оптико-электронный ИП 212-87 предназначен для раннего обнаружения загорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений. Питание извещателя и передача сигнала «Пожар» осуществляется по двухпроводному шлейфу сигнализации и сопровождается включением оптического индикатора при срабатывании извещателя.

856 ₽* /шт.
* Цена базового исполнения

Извещатель ИП 212-87 предназначен для круглосуточной и непрерывной работы с приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 27 В и воспринимающими сигнал «Пожар» в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом, таких как Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и др. Извещатель не реагирует на изменение температуры, влажности, на наличие пламени, естественного или искусственного света.

Данный дымовой оптико-электронный извещатель исполнения серии «Шатер» с улучшенными характеристиками и эстетичным внешним видом, с визуальной индикацией состояния извещателя и безвинтовыми контактами имеет следующие конструктивные преимущества:

  • в извещателе применена уникальная микросхема собственной разработки, осуществляющая микропроцессорную обработку сигнала, что максимально снижает вероятность ложных срабатываний;

  • новый улучшенный алгоритм автоматической компенсации запыленности обеспечивает корректную работу при высоком уровне запыления, повышает помехозащищенность и позволяет исключить ложные срабатывания;

  • шесть режимов оптической индикации;

  • увеличенная площадь дымозахода обеспечивает оперативность срабатывания извещателя при появлении первых признаков дыма;

  • тестирование извещателя осуществляется двумя способами: с помощью оптического тестера ОТ-1 (направив лазерный луч на светодиод извещателя) либо специальным тестирующим устройством (ввод в дымовую камеру извещателя металлического штырька через технологическое отверстие в корпусе), что обеспечивает полную проверку функционирования извещателя, включая работу оптического канала;

  • корпус извещателя изготовлен из ударопрочного и износостойкого материала высокого качества АБС.

Извещатель выполняет следующие функции:

  • измерение концентрации дыма;
  • цифровая обработка по специальным алгоритмам результатов измерений и принятие решения о переходе в режим «Пожар»;
  • контроль и индикация работоспособности дымового канала;
  • индикация дежурного режима и неисправности;
  • автоматическая компенсация запылённости дымовой камеры;
  • тестирование с помощью специального оптического тестера.

Сигнал «Пожар» сохраняется после окончания воздействия на извещатель дыма. Сброс производится с приемно-контрольного прибора отключением питания извещателя на время не менее 2 сек.

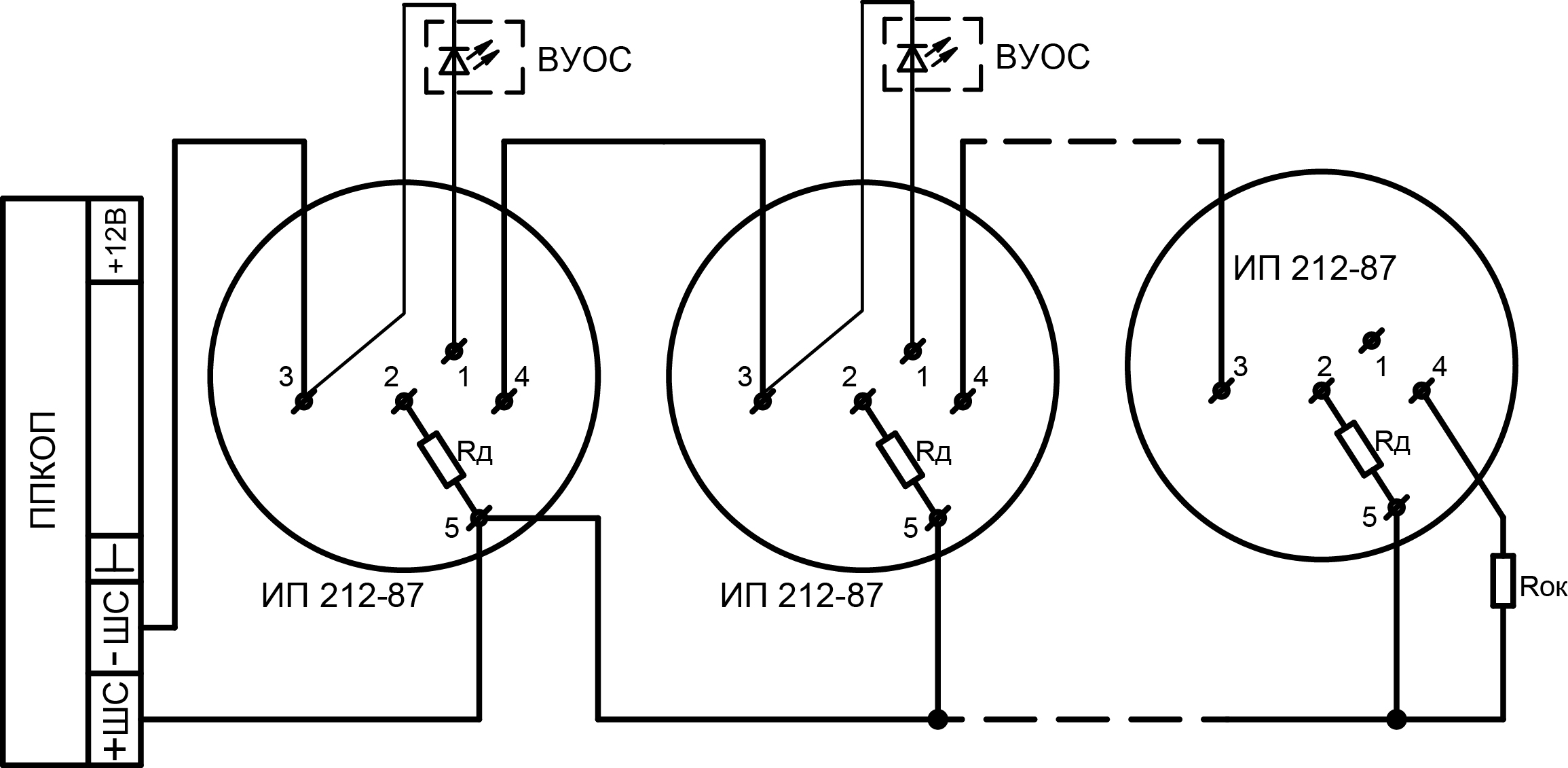

Соединение датчика с розеткой является разъемным. Круговые контакты позволяют устанавливать извещатель, не ориентируя его относительно розетки. Розетка является унифицированной и позволяет устанавливать любой извещатель тм Рубеж без перемонтажа системы. Подключение минусового провода ШС к контактам 3 и 4, короткозамкнутым через извещатель, позволяет получить сигнал «неисправность ШС» на ППКП при изъятии извещателя с розетки. Безвинтовой способ крепления проводов с помощью кнопки-зажима обеспечивает надежный контакт и простоту монтажа.

При подключении извещателя к ШС приемно-контрольного прибора, имеющего функцию определения количества сработавших извещателей (функция двойной сработки), необходимо использовать добавочный резистор Rд. Номинал добавочного резистора зависит от того, к какому приемно-контрольному прибору подключен извещатель и рассчитывается исходя из сопротивления шлейфа прибора в режимах «Пожар» и «Внимание». Вместо добавочного резистора возможно использовать устройство согласования УС-01, устанавливаемое в розетку извещателя и содержащее резистор (номинал определяется при заказе) и контактную колодку.

Извещатель может работать с приборами, имеющими четырехпроводную схему включения. Для этого используется устройство согласования УС-02. Оно устанавливается в корпусе штатной розетки извещателя.

Извещатель обеспечивает возможность подключения выносного устройства оптической сигнализации (ВУОС).

Напряжение питания, В
от 9 до 30
Ток потребления в дежурном режиме, мкА, не более
45
Чувствительность, дБ/м
от 0,05 до 0,2
Инерционность срабатывания, сек, не более
9
Тип установки
На основной потолок
Внутреннее сопротивление в режиме "пожар", не более, Ом
1000
Оптический индикатор состояния
Красный
Способ тестирования
Иголкой через технологическое отверстие
Степень жесткости к электромагнитным помехам
38
Масса извещателя без базового основания, г, не более
210
Масса извещателя с базовым основанием, г, не более
210
Диаметр извещателя без базового основания, мм, не более
106
Высота извещателя без базового основания, мм, не более
46
Диаметр извещателя с базовым основанием, мм, не более
94
Высота извещателя с базовым основанием, мм, не более
44
Гарантийный срок эксплуатации, мес, не более
180
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -45 до +55
Параметр Значение
Напряжение питания, В от 9 до 30
Ток потребления в дежурном режиме, мкА, не более 45
Чувствительность, дБ/м от 0,05 до 0,2
Инерционность срабатывания, сек, не более 9
Тип установки На основной потолок
Внутреннее сопротивление в режиме "пожар", не более, Ом 1000
Оптический индикатор состояния Красный
Способ тестирования Иголкой через технологическое отверстие
Степень жесткости к электромагнитным помехам 38
Масса извещателя без базового основания, г, не более 210
Масса извещателя с базовым основанием, г, не более 210
Диаметр извещателя без базового основания, мм, не более 106
Высота извещателя без базового основания, мм, не более 46
Диаметр извещателя с базовым основанием, мм, не более 94
Высота извещателя с базовым основанием, мм, не более 44
Гарантийный срок эксплуатации, мес, не более 180
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -45 до +55

Извещатель ИП 212-87 может иметь следующие варианты исполнения:

  • с винтовыми контактами для крепления проводов;
  • с 5-м контактом для подключения экрана кабеля;
  • влагозащищенное исполнение;
  • с металлической сеткой на дымовой камере;
  • с устройством согласования УС-01 (с возможностью выбора номинала резистора) или УС-02.

Извещатель, в зависимости от исполнения, может иметь следующие обозначения:

IP 212-87_new.png

1 – Обозначение типа извещателя: ИП 212-187.

2 – Тип контактов для крепления проводов АЛС: V – зажимные, W – винтовые, .

3 – Тип монтажа: 1 - на несущие конструкции, 3 – подвесной потолок.

4 – Устройство согласования (УС): 0 – без УС, 1 – с УС-01 (с возможностью выбора номинала резистора), 2- с УС-02.

5 – Количество контактов: 4 – 4 контакта, 5 – 5 контактов.

6 – Дополнительные обозначения: с металлической сеткой, влагозащищенный, номинал резистора в УС-01.*

*Возможны комбинации из нескольких дополнительный опций.

Например, извещатель с зажимными контактами для монтажа на несущие конструкции, оснащенный устройством согласования УС-01 с 4 контактами и металлической сеткой и влагозащищенным исполнением будет иметь обозначение: ИП 212-87 V1.14 (с металлической сеткой, влагозащищенный).
