Данное исполнение извещателя комплектуется базовым основанием для монтажа на подвесной потолок (гипсокартонные, пластиковые и т.п. подвесные конструкции). Базовое основание имеет 2 винтовых контакта для монтажа двухпроводного кабеля АЛС.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
- индикацию режима работы извещателя;
- формирование и передача сигнала «Неисправность»;
- автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
- тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.

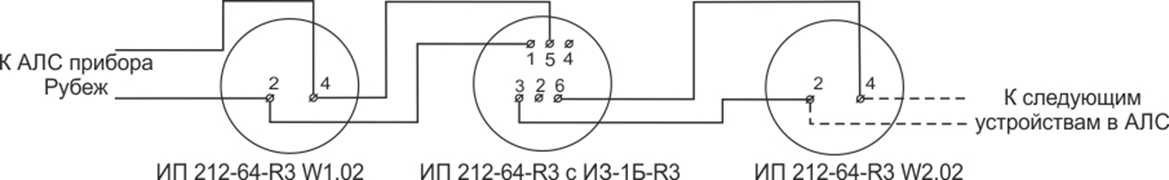

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света.
Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя.
Круговые контакты позволяют легко устанавливать извещатель, не ориентируя его относительно розетки.
Для удобства монтажа экранированных кабелей АЛС на базовом основании может размещаться площадка крепления экрана кабеля (третий контакт) - устанавливается опционально.
Программное обеспечение для извещателя ИП 212-64-R3
В извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-64-R3 интегрировано встроенное программное обеспечение, предназначенное для обеспечения функционирования и выполнения всех рабочих процессов пожарного извещателя: – измерение концентрации дыма и передача результата измерения в ПКП, обработка по специальным алгоритмам результатов измерений и принятие решения о формировании сигнала «Пожар», формирование и передача в ПКП сигнала «Неисправность», индикация режима работы извещателя, – измерение запыленности дымовой камеры и передача результата измерения в ПКП, автоматическая компенсация запыленности дымовой камеры.
Встроенное программное обеспечение является неотъемлемой частью извещателя пожарного и эксплуатируется согласно его задачам. Установка встроенного программного обеспечения осуществляется на заводе изготовителе и в дальнейшем недоступно для изменения, обновления конечными пользователями. Стоимость встроенного программного обеспечения включена в стоимость пожарного извещателя. Описание функциональных возможностей и эксплуатации встроенного программного обеспечения приведено в руководстве по эксплуатации извещателя.
Ток потребления извещателя из АЛС, мА, не более
0.2
Чувствительность, дБ/м
от 0,05 до 0,2
Тип установки
На подвесной потолок
Степень жесткости к электромагнитным помехам
3
Степень защиты оболочки
IP40
Масса извещателя с базовым основанием, г, не более
170
Диаметр извещателя с базовым основанием, мм, не более
143
Высота извещателя с базовым основанием, мм, не более
69
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -35 до + 55
| Параметр |
Значение |
|
Питание |
от АЛС |
|
Ток потребления извещателя из АЛС, мА, не более |
0.2 |
|
Чувствительность, дБ/м |
от 0,05 до 0,2 |
|
Тип установки |
На подвесной потолок |
|
Степень жесткости к электромагнитным помехам |
3 |
|
Степень защиты оболочки |
IP40 |
|
Масса извещателя с базовым основанием, г, не более |
170 |
|
Диаметр извещателя с базовым основанием, мм, не более |
143 |
|
Высота извещателя с базовым основанием, мм, не более |
69 |
|
Гарантийный срок эксплуатации, мес, не более |
24 |
|
Средний срок службы, лет |
10 |
|
Диапазон рабочих температур, °С |
от -35 до + 55 |
Извещатель
ИП 212-64 может иметь следующие варианты исполнения:
- с 3-м контактом для подключения экрана кабеля АЛС;
- влагозащищенное исполнение.
1 – Обозначение типа извещателя: ИП 212-64 – извещатель пожарный дымовой.
2 – Работа в адресной системе: -R3 – для подключения в АЛС приборов протокола R3.
3* – Тип контактов для крепления проводов АЛС: W – винтовые.
4* – Тип монтажа: 1 - на несущие конструкции, 2 – подвесной потолок.
5* – Количество контактов подключения АЛС: 02 – 2 контакта, 03 – 3 контакта (для подключения АЛС и экрана кабеля АЛС).
6 – Дополнительные обозначения.
* Возможна поставка извещателя без базового основания. В данном варианте вместо обозначений 3, 4 и 5 указывается: без б/о.
Например, извещатель пожарный дымовой с зажимными контактами для монтажа на подвесной потолок, с 3 контактами будет иметь обозначение: ИП 212-64-R3 W2.03.
