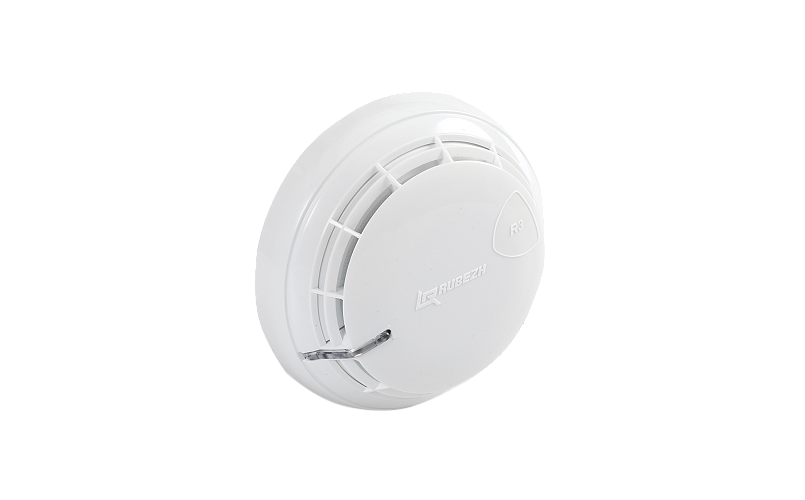

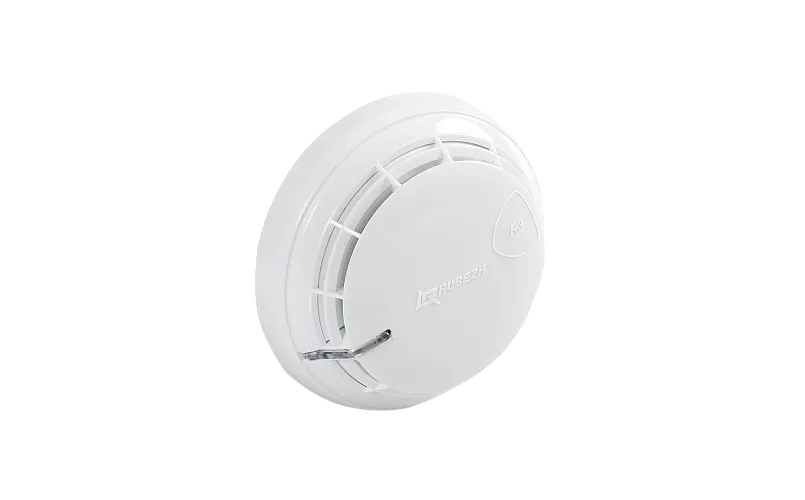

Данное исполнение извещателя поставляется без базового основания. Для подключения извещателя ИП 212-64-R3 без б/о в АЛС приемно-контрольного прибора необходимо использование одного из базовых оснований:
- W1.02 – для монтажа на несущие конструкции;
- W1.03 – для монтажа на несущие конструкции (с контактом подключения экрана кабеля АЛС);
- W2.02 – для монтажа на подвесной потолок;
- W2.03 – для монтажа на подвесной потолок (с контактом подключения экрана кабеля АЛС);
- ИЗ-1Б-R3 L1.42 – с встроенным изолятором АЛС, для монтажа на несущие конструкции.
Извещатель выполняет следующие функции:
- измерение концентрации дыма;
- обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
- индикацию режима работы извещателя;
- формирование и передача сигнала «Неисправность»;
- автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
- тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.
Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.
Извещатель не реагирует на изменение влажности, на наличие пламени, естественного или искусственного света.
Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя.
Круговые контакты позволяют легко устанавливать извещатель, не ориентируя его относительно базового основания.
Поставка извещателя без базового основания позволяет использовать данный извещатель с нужными опциями, которые обеспечиваются применением соответствующего базового основания - для установки на основные несущие конструкции, для установки на подвесной потолок, для применения экранированных кабелей АЛС (с 3 контактом), с встроенным изолятором.
При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3 L1.42. Применение извещателя с базовым основанием ИЗ-1Б-R3 L1.42 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.

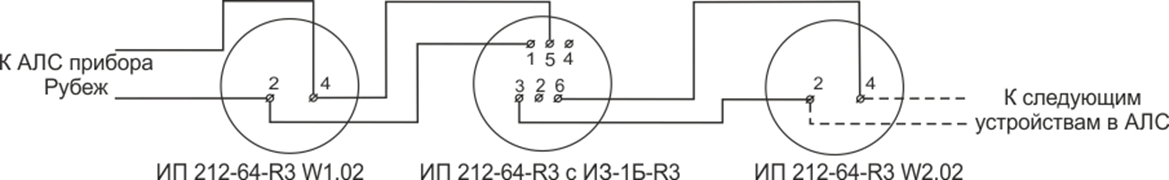

Извещатель ИП 212-64-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 212-64-R3 совместно с базовым основанием ИЗ-1Б-R3 L1.42 – занимает 2 адреса (1 адрес ИП 212-64-R3 + 1 адрес ИЗ-1Б-R3 L1.42).
