ИП 212/101-64-PR-R3 W2.02

Арт.: RBZ-337885

Извещатель пожарный комбинированный дымовой оптико-электронный тепловой максимально-дифференциальный адресно-аналоговый ИП 212/101-64-PR-R3 предназначен для обнаружения возгораний, сопровождающихся появлением дыма малой концентрации, а также повышением температуры внутри контролируемого пространства и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3.

2 424 ₽* /шт.
* Рекомендуемая цена производителя

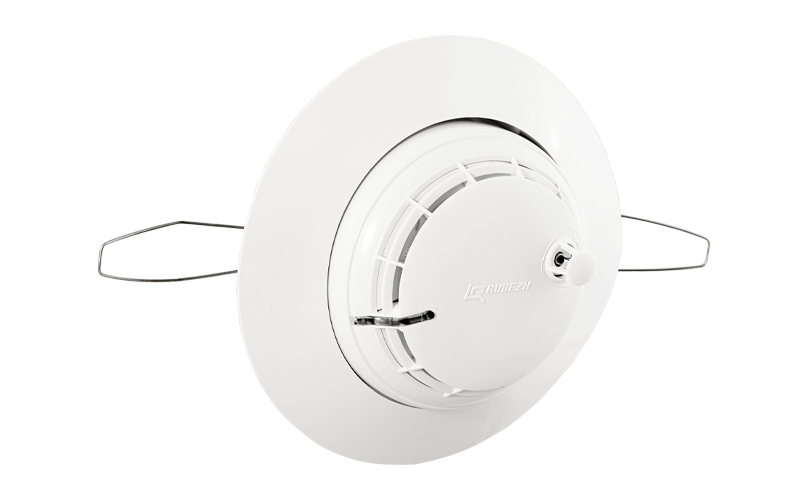

Данное исполнение извещателя комплектуется базовым основанием для монтажа на подвесной потолок (гипсокартонные, пластиковые и т.п. подвесные конструкции). Базовое основание имеет 2 винтовых контакта для монтажа двухпроводного кабеля АЛС.

Извещатель определяет возгорание по:

  • концентрации дыма;
  • максимальной температуре;
  • скорости нарастания температуры.

Извещатель выполняет следующие функции:

  • обрабатывает по специальным алгоритмам результаты измерений и передает сигналы «Пожар» в приемно-контрольный прибор;
  • формирует и передает в приемно-контрольный прибор сигнал «Неисправность»;
  • имеет индикацию режима работы извещателя;
  • имеет автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
  • тестируется работоспособность с помощью кнопки или специального оптического тестера ОТ-1.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты базового основания позволяют легко устанавливать извещатель, не ориентируя его относительно основания.

При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3. В этом случае при заказе извещателя необходимо указывать ИП 212/101-64-PR-R3 c ИЗ-1Б-R3. Применение извещателя с базовым основанием ИЗ-1Б-R3 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.

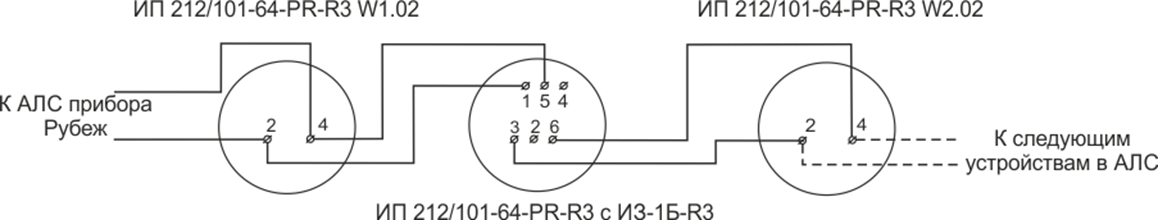

Извещатель ИП 212/101-64-PR-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 212/101-64-PR-R3 совместно с базовым основанием ИЗ-1Б-R3 – занимает 2 адреса (1 адрес ИП 212/101-64-PR-R3 + 1 адрес ИЗ-1Б-R3).

Программное обеспечение для извещателя ИП 212/101-64-PR-R3
В извещатель пожарный комбинированный дымовой оптико-электронный тепловой максимально-дифференциальный адресно-аналоговый ИП 212/101-64-PR-R3 интегрировано встроенное программное обеспечение, предназначенное для обеспечения функционирования и выполнения всех рабочих процессов пожарного извещателя: – измерение концентрации дыма и передача результата измерения в ПКП,  обработка по специальным алгоритмам результатов измерений и принятие решения о формировании сигнала «Пожар», формирование и передача в ПКП сигнала «Неисправность», индикация режима работы извещателя, – измерение запыленности дымовой камеры и передача результата измерения в ПКП, автоматическая компенсация запыленности дымовой камеры.

Встроенное программное обеспечение является неотъемлемой частью извещателя пожарного и эксплуатируется согласно его задачам. Установка встроенного программного обеспечения осуществляется на заводе изготовителе и в дальнейшем недоступно для изменения, обновления конечными пользователями. Стоимость встроенного программного обеспечения включена в стоимость пожарного извещателя. Описание функциональных возможностей и эксплуатации встроенного программного обеспечения приведено в руководстве по эксплуатации извещателя.

Питание
от АЛС
Ток потребления извещателя из АЛС, мА, не более
0.2
Чувствительность, дБ/м
от 0,05 до 0,2
Температура срабатывания извещателя, °С
от +54 до +70
Тип установки
На подвесной потолок
Степень жесткости к электромагнитным помехам
3
Степень защиты оболочки
IP40
Масса извещателя с базовым основанием, г, не более
210
Диаметр извещателя с базовым основанием, мм, не более
143
Высота извещателя с базовым основанием, мм, не более
79
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -25 до +55
Параметр Значение
Питание от АЛС
Ток потребления извещателя из АЛС, мА, не более 0.2
Чувствительность, дБ/м от 0,05 до 0,2
Температура срабатывания извещателя, °С от +54 до +70
Тип установки На подвесной потолок
Степень жесткости к электромагнитным помехам 3
Степень защиты оболочки IP40
Масса извещателя с базовым основанием, г, не более 210
Диаметр извещателя с базовым основанием, мм, не более 143
Высота извещателя с базовым основанием, мм, не более 79
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +55
Извещатель ИП 212/101-64-PR может иметь следующие варианты исполнения:
  • с 3-м контактом для подключения экрана кабеля АЛС;
  • влагозащищенное исполнение.
IP_212_101-64-PR_new

1 – Обозначение типа извещателя: ИП 212/101-64-PR – извещатель пожарный комбинированный

2 – Работа в адресной системе: -R3 – для подключения в АЛС приборов протокола R3

3* – Тип контактов для крепления проводов АЛС: W – винтовые

4* – Тип монтажа: 1 - на несущие конструкции, 2 – подвесной потолок

5* – Количество контактов подключения АЛС: 02 – 2 контакта, 03 – 3 контакта (для подключения АЛС и экрана кабеля АЛС)

6 – Дополнительные обозначения.

* Возможна поставка извещателя без базового основания. В данном варианте вместо обозначений 3, 4 и 5 указывается: без б/о

Например, извещатель пожарный комбинированный с зажимными контактами для монтажа на подвесной потолок, с 3 контактами будет иметь обозначение: ИП 212/101-64-PR-R3 W2.03.
