ИП 101-29-PR-R3 W2.02

Арт.: RBZ-337882

Извещатель пожарный тепловой максимально-дифференциальный адресно-аналоговый ИП 101-29-PR-R3 предназначен для обнаружения возгораний, сопровождающихся повышением температуры внутри контролируемого пространства и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3.

Снято с производства

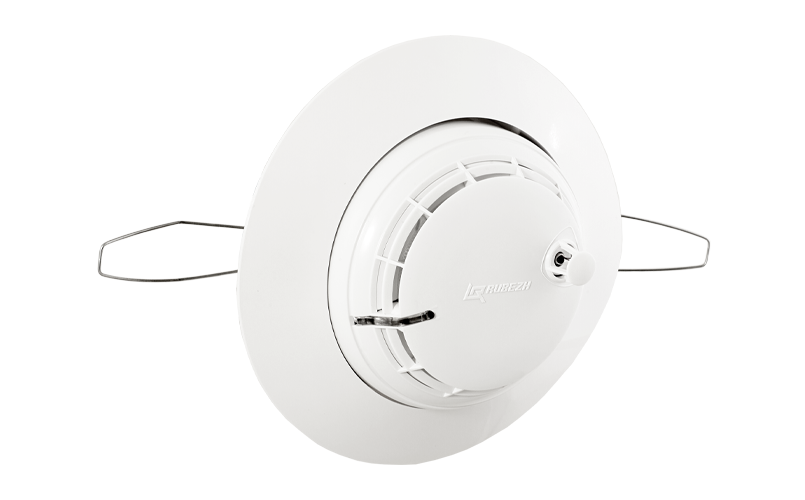

Данное исполнение извещателя комплектуется базовым основанием для монтажа на подвесной потолок (гипсокартонные, пластиковые и т.п. подвесные конструкции). Базовое основание имеет 2 винтовых контакта для монтажа двухпроводного кабеля АЛС.

Извещатель выполняет следующие функции:

  • обладает двумя способами определения возгораний - по максимальной температуре и по скорости нарастания температуры;
  • обрабатывает по специальным алгоритмам результаты измерений и передает сигналы «Пожар» в приемно-контрольный прибор;
  • формирует и передает в приемно-контрольный прибор сигнал «Неисправность»;
  • имеет индикацию режима работы извещателя;
  • тестируется на работоспособность с помощью кнопки или специального оптического тестера ОТ-1.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя. Круговые контакты базового основания позволяют легко устанавливать извещатель, не ориентируя его относительно основания.

При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3. В этом случае при заказе извещателя необходимо указывать ИП 101-29-PR-R3 c ИЗ-1Б-R3. Применение извещателя с базовым основанием ИЗ-1Б-R3 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.

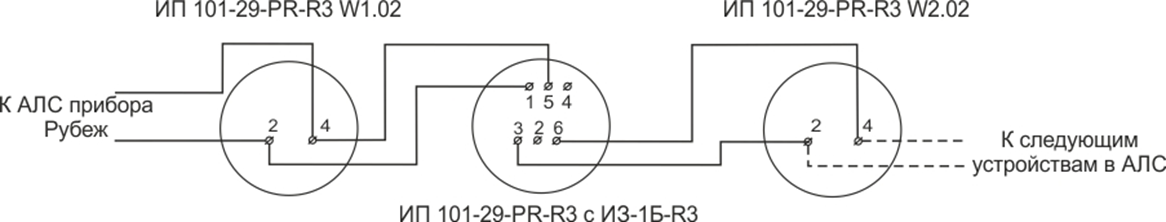

Извещатель ИП 101-29-PR-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес в АЛС прибора Рубеж. Извещатель ИП 101-29-PR-R3 совместно с базовым основанием ИЗ-1Б-R3 – занимает 2 адреса (1 адрес ИП 101-29-PR-R3 + 1 адрес ИЗ-1Б-R3).

Питание
от АЛС
Ток потребления извещателя из АЛС, мА, не более
0.2
Температура срабатывания извещателя, °С
от +54 до +70
Тип установки
На подвесной потолок
Степень жесткости к электромагнитным помехам
3
Степень защиты оболочки
IP40
Масса извещателя с базовым основанием, г, не более
170
Диаметр извещателя с базовым основанием, мм, не более
143
Высота извещателя с базовым основанием, мм, не более
79
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -35 до + 55
Параметр Значение
Питание от АЛС
Ток потребления извещателя из АЛС, мА, не более 0.2
Температура срабатывания извещателя, °С от +54 до +70
Тип установки На подвесной потолок
Степень жесткости к электромагнитным помехам 3
Степень защиты оболочки IP40
Масса извещателя с базовым основанием, г, не более 170
Диаметр извещателя с базовым основанием, мм, не более 143
Высота извещателя с базовым основанием, мм, не более 79
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -35 до + 55
Извещатель ИП 101-29-PR может иметь следующие варианты исполнения:
  • с 3-м контактом для подключения экрана кабеля АЛС;
  • влагозащищенное исполнение.

IP_101-29-PR_new

1 – Обозначение типа извещателя: ИП 101-29-PR – извещатель пожарный тепловой максимально-дифференциальный.

2 – Работа в адресной системе: -R3 – для подключения в АЛС приборов протокола R3.

3* – Тип контактов для крепления проводов АЛС: W – винтовые.

4* – Тип монтажа: 1 – на несущие конструкции, 2 – подвесной потолок.

5* – Количество контактов подключения АЛС: 02 – 2 контакта, 03 – 3 контакта (для подключения АЛС и экрана кабеля АЛС).

6 – Дополнительные обозначения.

* Возможна поставка извещателя без базового основания. В данном варианте вместо обозначений 3, 4 и 5 указывается: без б/о

Например, извещатель пожарный тепловой максимально-дифференциальный с зажимными контактами для монтажа на подвесной потолок, с 3 контактами будет иметь обозначение: ИП 101-29-PR-R3 W2.03.
