ИП535-07еа-R2-“ПУСК”-О

    Арт.: зависит от исполнения
    СПЗ GLOBAL Системы противопожарной защиты Пожарная сигнализация

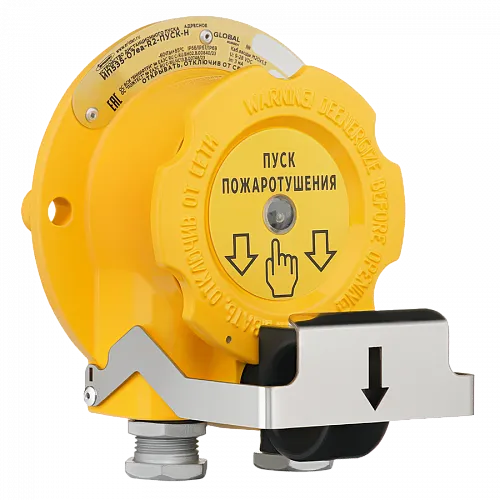

    ИП535-07еа-R2-“ПУСК”-О адресное устройство дистанционного пуска предназначено для подачи сигнала ручного включения исполнительных устройств из общепромышленных зон в системе противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

    Цена в зависимости от исполнения
    Где купить?

    Извещатель выполняет следующие функции:

    • передачу сигнала «Сработка УДП» в ГК при выдёргивании приводного элемента;

    • индикацию режима работы извещателя;

    Извещатели «ИП535-07еа-R2-"ПУСК"» выпускается в варианте – класса В.

    Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – Смещение защитного элемента и выдёргивание защитного элемента.

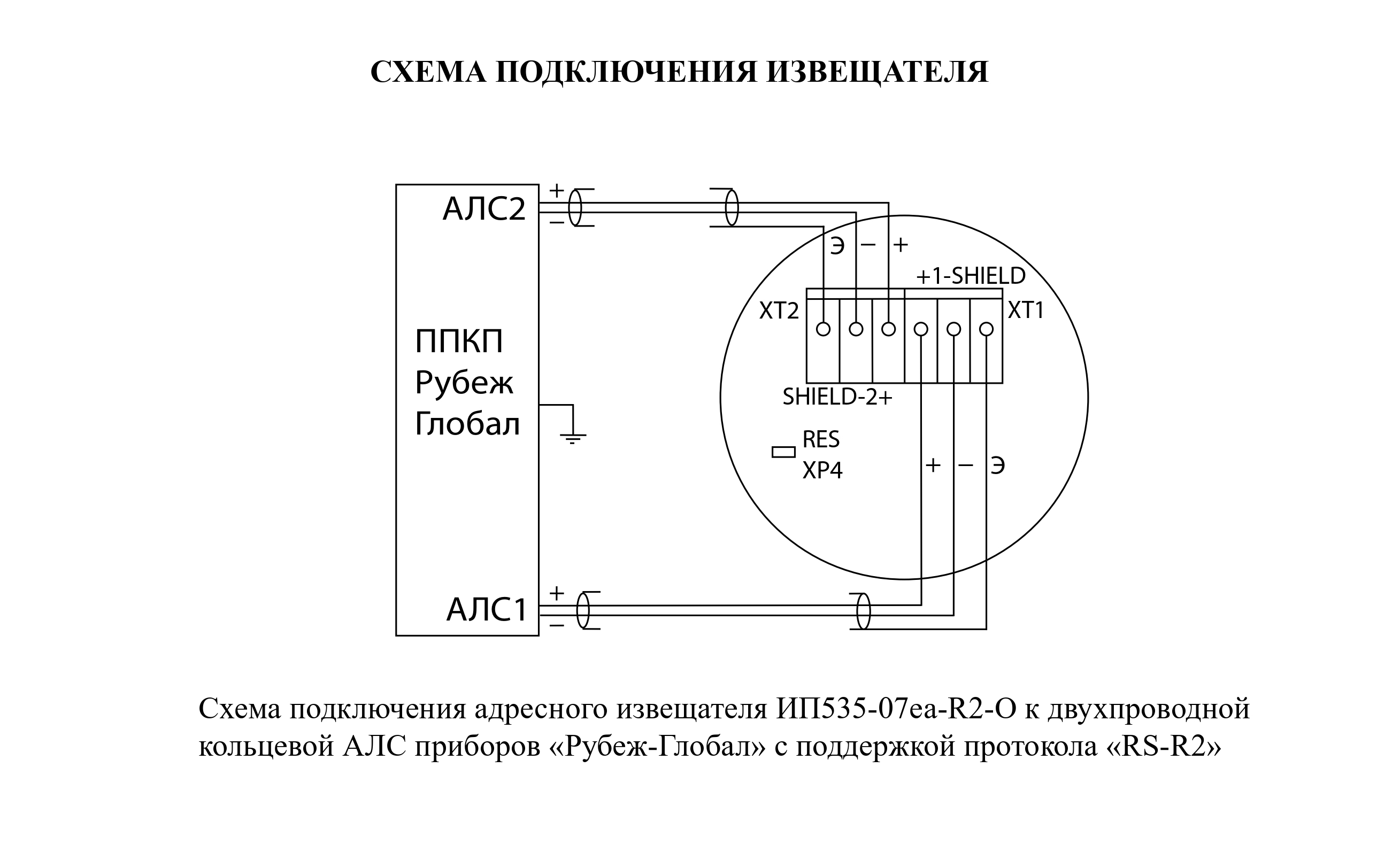

    Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

    В системе каждый извещатель занимает один адрес.
    Вводное устройство УДП выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).

    УДП комплектуются вводными устройствами или заглушками по заявке потребителей. Количество кабельных вводов – 2 шт. Присоединительная резьба для установки кабельных вводов метрическая М20х1,5 мм.

    По согласованию с заказчиком комплектация УДП может производиться различными кабельными вводами АО “Эридан”.

    Питание
    от АЛС
    Ток потребления в дежурном режиме, мА, не более
    1
    Ток потребления в режиме "пожар", мА, не более
    3
    Степень защиты оболочки
    IP66/IР67/IР69
    Масса, кг, не более
    1
    Ширина, мм, не более
    120
    Высота, мм, не более
    135
    Глубина, мм, не более
    110
    Гарантийный срок эксплуатации, мес, не более
    36
    Средний срок службы, лет
    10
    Диапазон рабочих температур, °С
    от -60 до +85
    Параметр Значение
    Питание от АЛС
    Ток потребления в дежурном режиме, мА, не более 1
    Ток потребления в режиме "пожар", мА, не более 3
    Степень защиты оболочки IP66/IР67/IР69
    Масса, кг, не более 1
    Ширина, мм, не более 120
    Высота, мм, не более 135
    Глубина, мм, не более 110
    Гарантийный срок эксплуатации, мес, не более 36
    Средний срок службы, лет 10
    Диапазон рабочих температур, °С от -60 до +85

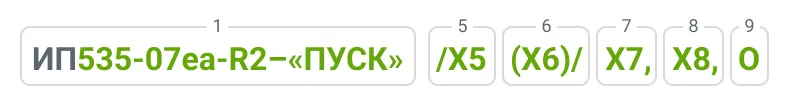

    Пожарный извещатель ИП 535-07e, в зависимости от исполнения, имеет следующую структуру условного обозначения:


    1 - Название серии извещателя.
    5 - Х5 - назначение устройства дистанционного пуска.

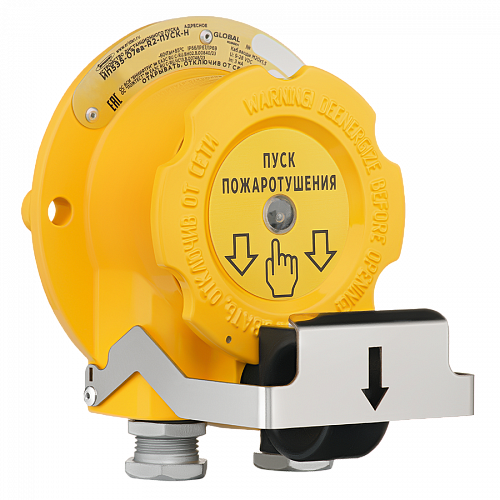

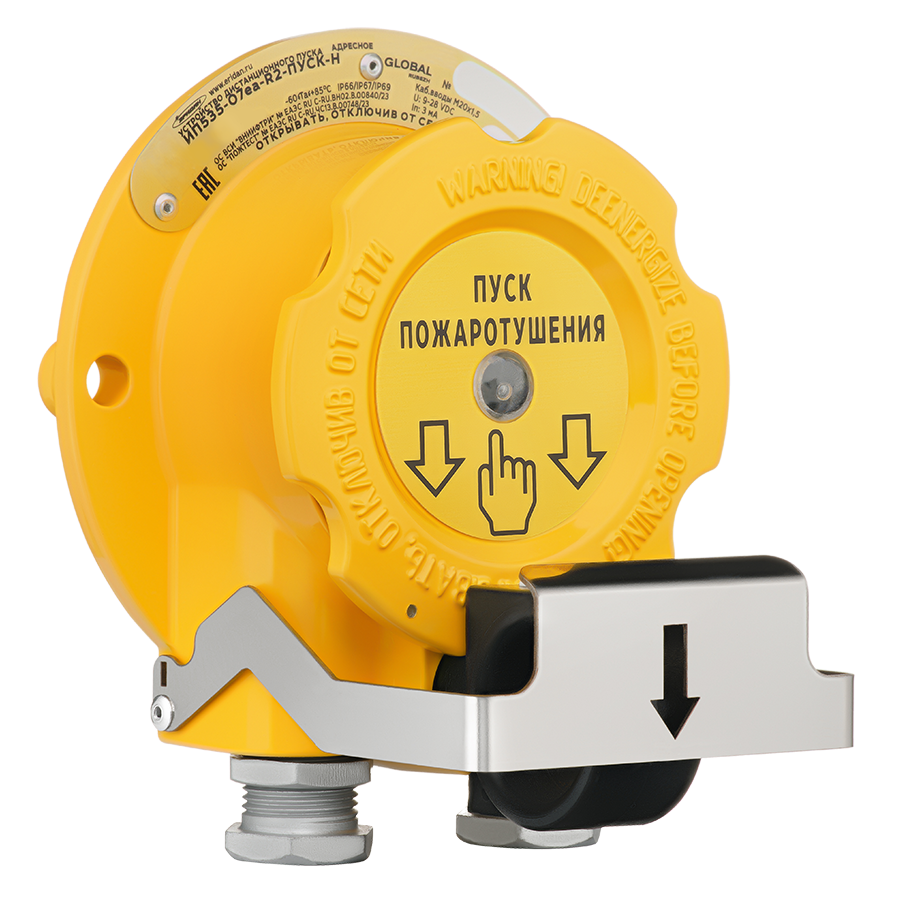

    • ПУСК ПОЖАРОТУШЕНИЯ - запуск систем пожарной автоматики газового пожаротушения (цвет желтый) - по умолчанию, допускается не указывать;
    • ПУСК ДЫМОУДАЛЕНИЯ - запуск систем дымоудаления (цвет оранжевый);

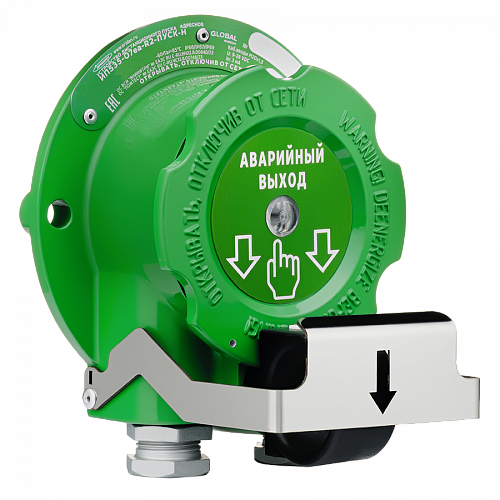

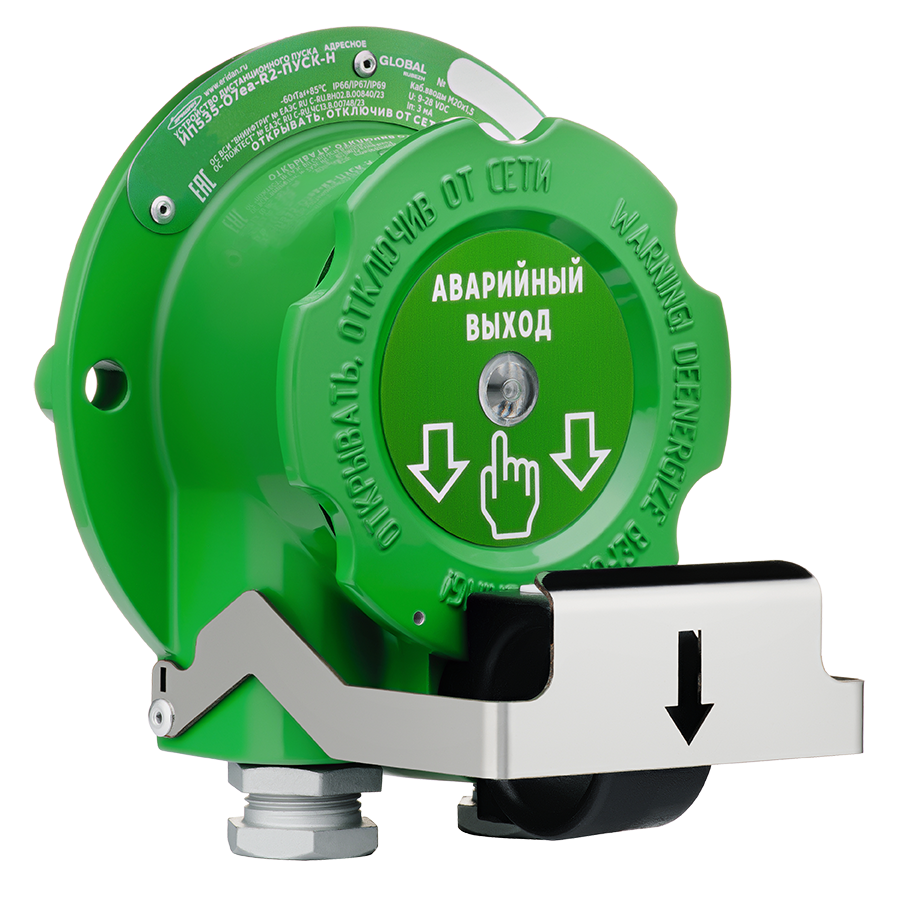

    • АВАРИЙНЫЙ ВЫХОД - формирование аварийных сигналов или сигналов для разблокирования аварийных выходов (цвет зеленый);
    • АВАРИЙНАЯ ОСТАНОВКА - останов системы пожарной автоматики газового пожаротушения (цвет синий);

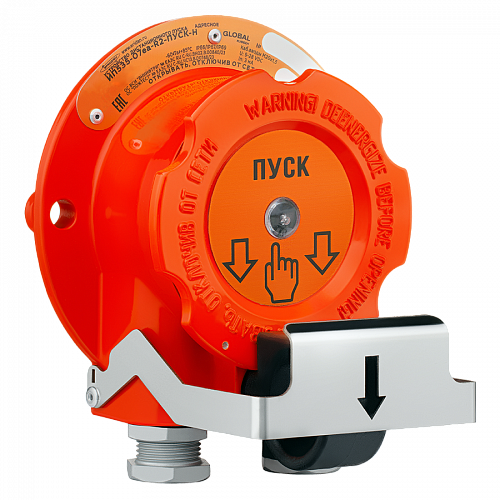

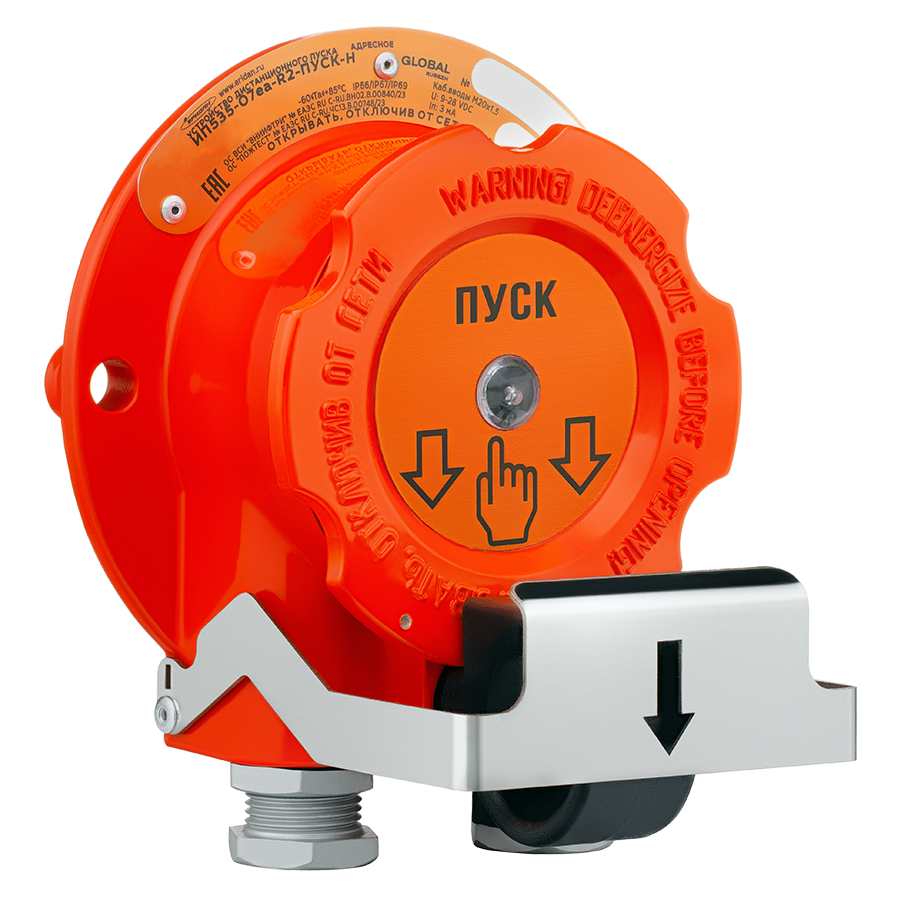

    • ПУСК - назначение УДП определяется пользователем (цвет серый).
    6 - Х6 - цвет корпуса устройства дистанционного пуска.
    • Ж - желтый;
    • О - оранжевый;
    • З - зеленый;
    • С - синий;
    • СР - серый.
    7 - Х7 - материал корпуса извещателя (устройства):
    • нет - алюминиевый сплав;
    • Н - нержавеющая коррозионно-стойкая сталь.
    8 - Х8 - дополнительное проектное цифро-буквенное обозначение (защита проекта, по согласованию с потребителем):
    • нет - дополнительное обозначение отсутствует;
    • обозначение по согласованию с потребителем.
    9 - Х9 - дополнительные функции и комплектация (допускается комбинирование опций):
    • нет - отсутствует;
    • О - для общепромышленного применения;
    • комплектация кабельными вводами (в соответствии с п.3.3 настоящего РЭ);

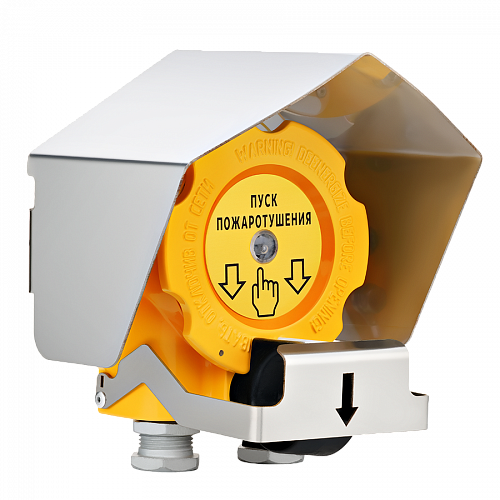

    • СЗК ИП535 - защитный козырек;
    • СЭ ИП535 - сменный элемент;
    • другое оборудование (обозначение по согласованию с потребителем).
    Примечание: Допускается исключение или изменение порядка следования данных [5-9] в обозначении изделия и расстановка других знаков препинания между данными не приводящие к различному толкованию исполнения изделия. Наименование изделия может иметь транслитерацию кириллицы латинским алфавитом.

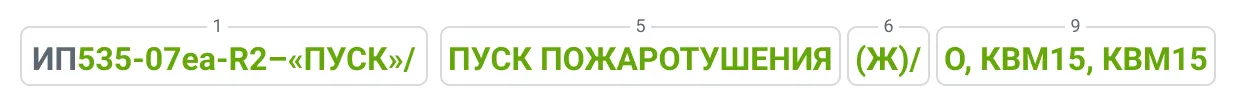

    Примеры условного обозначения извещателя (устройства):


    * Кабельные вводы для ИП535-07еа-R2-“ПУСК”-О:

    • ШТ1/2"- штуцер для монтажа в трубной разводке с резьбой G 1/2"
    • ШТ3/4"- штуцер для монтажа в трубной разводке с резьбой G 3/4";
    • ШТ1"- штуцер для монтажа в трубной разводке с резьбой G 1”;
    • ШТ20 - штуцер для монтажа в трубной разводке с резьбой М20х1,5;
    • ШТ25 - штуцер для монтажа в трубной разводке с резьбой М25х1,5;
    • КВБ12 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 12мм;
    • КВБ17 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 17мм;
    • КВБУ14 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВБУ18 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВБУ22 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВМ15 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 15 мм;
    • КВМ20 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 20 мм;
    • КВМ25 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 25 мм;
    • КВБМ20 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм в металлорукаве, Ø условного прохода 20 мм;
    • КВБМ25 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм в металлорукаве, Ø условного прохода 25 мм;
    • КВО10 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10мм;
    • КВО14 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14мм;
    • ШТ1/2"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 1/2";
    • ШТ3/4"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 3/4";
    • ШТ1"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 1”;
    • ШТ20-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой М20х1,5;
    • ШТ25-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой М25х1,5;
    • КВБ12-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем, Ø брони до 12мм;
    • КВБ17-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем, Ø брони до 17мм;
    • КВБУ14-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВБУ18-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВБУ22-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВМ15-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода 15 мм;
    • КВМ20-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода 20 мм;
    • КВМ25-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода 25 мм;
    • КВБМ20-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-14 мм в металлорукаве, Ø условного прохода 20 мм;
    • КВБМ25-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-18 мм в металлорукаве, Ø условного прохода 25 мм;
    • КВО10-Н - кабельный ввод из нержавеющей стали для открытой прокладки кабеля с внешним диаметром до 10мм;
    • КВО14-Н - кабельный ввод из нержавеющей стали для открытой прокладки кабеля с внешним диаметром до 14мм.
