ИП535-07еа-R2

Арт.: RBZ-440022

ИП535-07еа-R2 Извещатель пожарный ручной взрывозащищенный предназначен для ручного включения сигнала «Пожар» из взрывоопасных зон в системе противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

Цена по запросу

Извещатель выполняет следующие функции:

  • передачу сигнала «Пожар» в ГК при выдёргивании приводного элемента;
  • индикацию режима работы извещателя;
  • тестирование работоспособности с помощью оптического тестера ОТ-1.

Извещатели «ИП535-07еа-R2» выпускаются в двух вариантах – класса А и класса В.

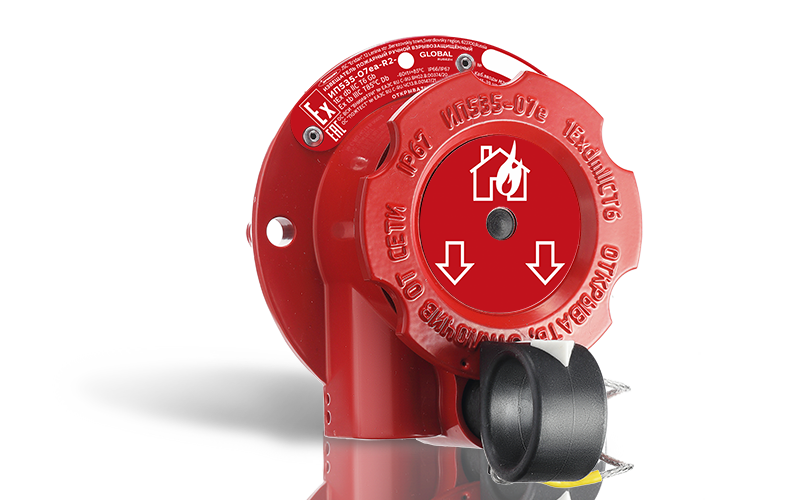

Включение извещателей класса А в режим передачи тревожного извещения проводится путем выдёргивания приводного элемента.

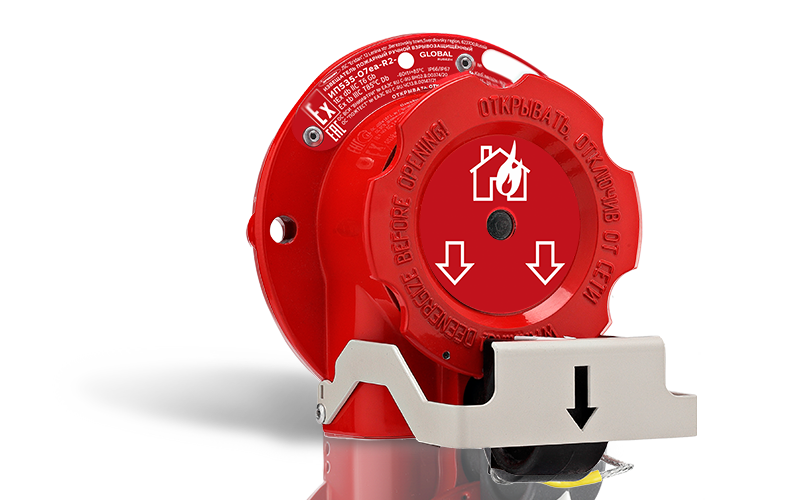

Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – Смещение защитного элемента и выдёргивание защитного элемента.

Извещатели могут быть применены во взрывоопасных зонах и помещениях классов 1, 2, 21, 22, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2017)

EX-маркировка

Материал корпуса

 Для взрывоопасных газовых сред

Для взрывоопасных пылевых сред

 PB Ex db I Mb
1Ex db IIC T6 Gb

    Ex tb IIIС Т85°С Db

Нержавеющая сталь

1Ex db IIC T6 Gb

    Ex tb IIIС Т85°С Db

Алюминиевый сплав

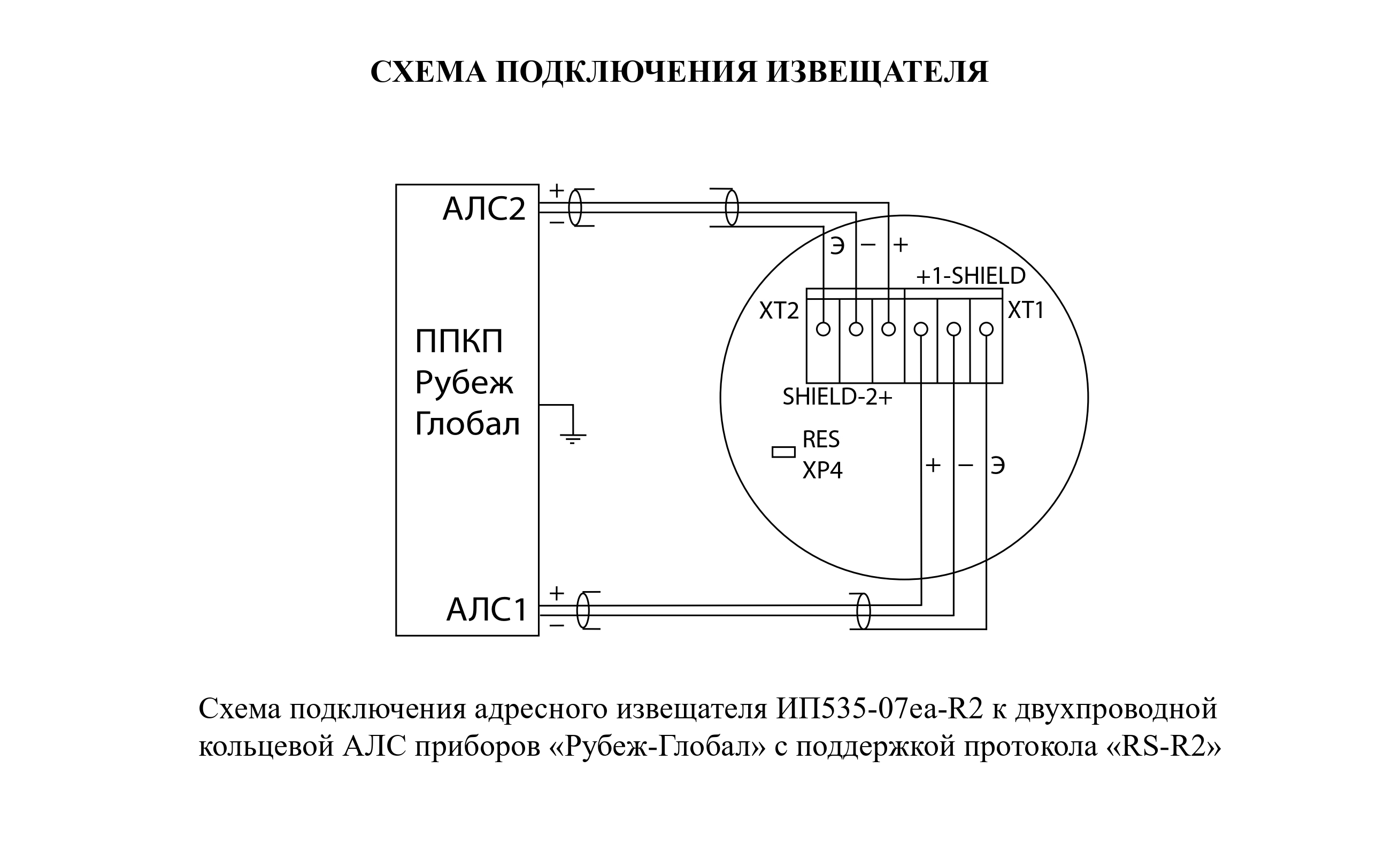

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

В системе каждый извещатель занимает один адрес.
Вводное устройство ИПР  выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).

ИПР комплектуются вводными устройствами или заглушками по заявке потребителей. Количество кабельных вводов – 2 шт. Присоединительная резьба для установки кабельных вводов метрическая М20х1,5 мм.

По согласованию с заказчиком комплектация ИПР может производиться различными кабельными вводами АО “Эридан”.

Питание
от АЛС
Ток потребления в дежурном режиме, мА, не более
1
Ток потребления в режиме "пожар", мА, не более
3
Маркировка взрывозащиты
1Ex db IIC T6 Gb
Степень защиты оболочки
IP66/IР67/IР69
Масса, кг, не более
1
Ширина, мм, не более
120
Высота, мм, не более
135
Глубина, мм, не более
110
Гарантийный срок эксплуатации, мес, не более
36
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -60 до +85
Параметр Значение
Питание от АЛС
Ток потребления в дежурном режиме, мА, не более 1
Ток потребления в режиме "пожар", мА, не более 3
Маркировка взрывозащиты 1Ex db IIC T6 Gb
Степень защиты оболочки IP66/IР67/IР69
Масса, кг, не более 1
Ширина, мм, не более 120
Высота, мм, не более 135
Глубина, мм, не более 110
Гарантийный срок эксплуатации, мес, не более 36
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -60 до +85
Взрывозащищенный пожарный извещатель ИП 535-07e, в зависимости от исполнения, имеет следующую структуру условного обозначения:
структуры условного обозначения 1.png

1 – Название серии извещателя.

2 – Х2 - обозначение по типу установки адреса, поддерживаемому интерфейсу и протоколу:
  • а-R2 - адресный извещатель, предназначенный для работы в адресной линии связи приборов GLOBAL RUBEZH с поддержкой протокола “RS-R2”;
3 – Х3 - обозначение модификации изделия по назначению:
  • нет - извещатель ручной;
  • “ПУСК” - устройство дистанционного пуска (УДП).
4 – Х4 - обозначение варианта исполнения для извещателя ИП535-07еа-R2 - класс ИПР в соответствии с ГОСТ 34698-2020:
  • А - класс А - активация одним действием;
  • В - класс В - активация несколькими действиями.
5 – Х5 - назначение устройства дистанционного пуска.
6 – Х6 - цвет корпуса устройства дистанционного пуска.

7 – Х7 - материал корпуса извещателя:
  • нет - алюминиевый сплав;
  • Н - нержавеющая коррозионно-стойкая сталь.
8 – Х8 - дополнительное проектное цифро-буквенное обозначение (защита проекта, по согласованию с потребителем):
  • нет - дополнительное обозначение отсутствует;
  • обозначение по согласованию с потребителем.
9 – Х9 - дополнительные функции и комплектация (допускается комбинирование опций):
  • нет - отсутствует;
  • комплектация кабельными вводами* (в соответствии с п.3.3 настоящего РЭ);

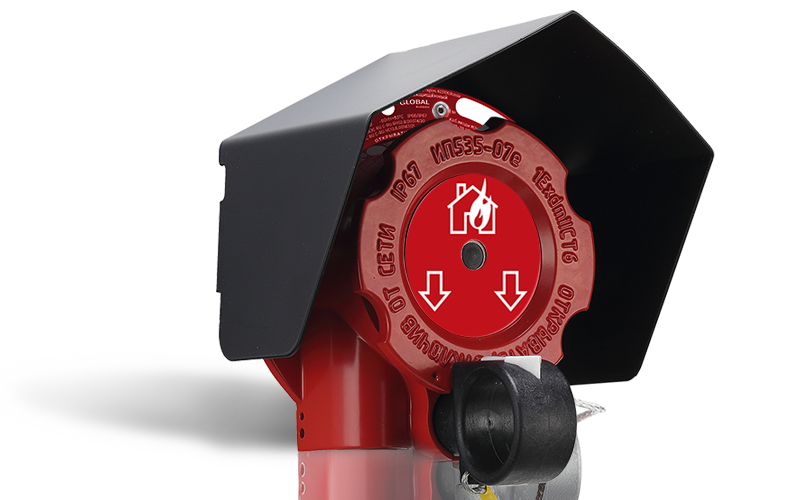

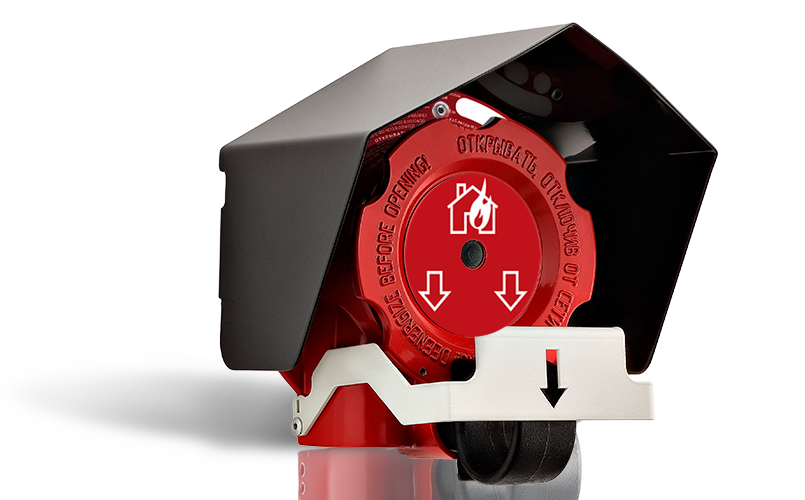

  • СЗК ИП535 - защитный козырек;
  • СЭ ИП535 - сменный элемент;
  • другое оборудование (обозначение по согласованию с потребителем).
Примечание. Допускается исключение или изменение порядка следования данных [5]-[9] в обозначении изделия и расстановка других знаков препинания между данными не приводящие к различному толкованию исполнения изделия. Наименование изделия может иметь транслитерацию кириллицы латинским алфавитом.

  Пример условного обозначения извещателя:



* Кабельные вводы для ИП 535-07еа-R2:
  • ШТ1/2"- штуцер  для монтажа в трубной разводке с резьбой G 1/2"
  • ШТ3/4"- штуцер  для монтажа в трубной разводке с резьбой G 3/4";
  • ШТ1"- штуцер  для монтажа в трубной разводке с резьбой G 1”;
  • ШТ20 -  штуцер для монтажа в трубной разводке с резьбой М20х1,5;
  • ШТ25 -  штуцер для монтажа в трубной разводке с резьбой М25х1,5;
  • КВБ12 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 12мм;
  • КВБ17 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 17мм;
  • КВБУ14 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
  • КВБУ18 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
  • КВБУ22 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
  • КВМ15 - кабельный ввод для монтажа металлорукавом, Ø условного прохода  15 мм;
  • КВМ20 - кабельный ввод для монтажа металлорукавом, Ø условного прохода  20 мм;
  • КВМ25 - кабельный ввод для монтажа металлорукавом, Ø условного прохода  25 мм;
  • КВО10 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10мм;
  • КВО14 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14мм;
  • ШТ1/2"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 1/2";
  • ШТ3/4"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 3/4";
  • ШТ1"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 1”;
  • ШТ20-Н -  штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой М20х1,5;
  • ШТ25-Н -  штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой М25х1,5;
  • КВБ12-Н - кабельный ввод  из нержавеющей стали для монтажа бронированным кабелем, Ø брони до 12мм;
  • КВБ17-Н - кабельный ввод  из нержавеющей стали для монтажа бронированным кабелем, Ø брони до 17мм;
  • КВБУ14-Н - кабельный ввод  из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
  • КВБУ18-Н - кабельный ввод  из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
  • КВБУ22-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
  • КВМ15-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода  15 мм;
  • КВМ20-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода  20 мм;
  • КВМ25-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода  25 мм;
  • КВО10-Н - кабельный ввод из нержавеющей стали для открытой прокладки кабеля с внешним диаметром до 10мм;
  • КВО14-Н - кабельный ввод из нержавеющей стали для открытой прокладки кабеля с внешним диаметром до 14мм.
