ИП535-07еа-R2-ПУСК

    Арт.: зависит от исполнения
    СПЗ GLOBAL RUBEZH Системы противопожарной защиты Взрывозащищенное оборудование

    Утройство дистанционного пуска взрывозащищенное предназначено для подачи сигнала ручного включения исполнительных устройств из взрывоопасных зон в системе противопожарной защиты «GLOBAL».

    Цена в зависимости от исполнения
    Где купить?

    Взрывозащищенное адресное устройство дистанционного пуска ИП535-07еа-R2-ПУСК работает в составе системы противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ). В системе извещатель занимает 1 адрес.

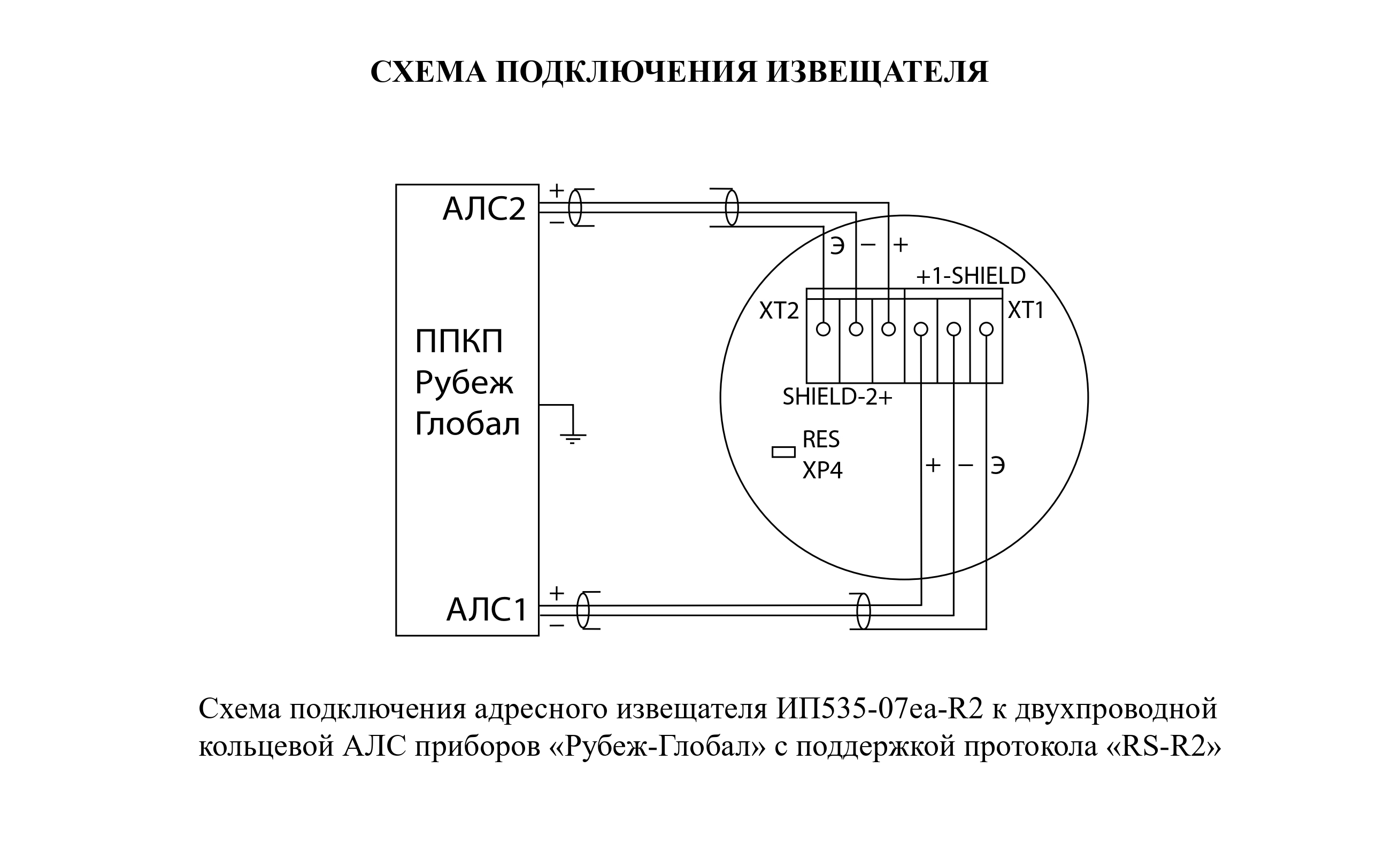

    Питание и информационный обмен извещателя осуществляется по двухпроводной АЛС.

    Извещатель выполняет следующие функции:

    • передачу сигнала «Сработка УДП» в ГК при выдёргивании приводного элемента;
    • индикацию режима работы извещателя;
    • тестирование работоспособности с помощью оптического тестера ОТ-1.

        Извещатели «ИП535-07еа-R2-"ПУСК"» выпускается в варианте – класса В.

        Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – Смещение защитного элемента и выдёргивание защитного элемента.

        Извещатели могут быть применены во взрывоопасных зонах и помещениях классов 1, 2, 21, 22, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2017)

        EX-маркировка

        Материал корпуса

         Для взрывоопасных газовых сред

        Для взрывоопасных пылевых сред

         PB Ex db I Mb
        1Ex db IIC T6 Gb

            Ex tb IIIС Т85°С Db

        Нержавеющая сталь

        1Ex db IIC T6 Gb

            Ex tb IIIС Т85°С Db

        Алюминиевый сплав

        Вводное устройство УДП выполнено для монтажа кабелем круглого сечения наружным диаметром 6-12 мм (по резиновому уплотнению – поясной изоляции).

        УДП комплектуются вводными устройствами или заглушками по заявке потребителей. Количество кабельных вводов – 2 шт. Присоединительная резьба для установки кабельных вводов метрическая М20х1,5 мм.

        По согласованию с заказчиком комплектация УДП может производиться различными кабельными вводами АО “Эридан”.

        Питание
        от АЛС
        Ток потребления в дежурном режиме, мА, не более
        1
        Ток потребления в режиме "пожар", мА, не более
        3
        Масса (исп. А), кг, не более
        1
        Масса (исп. Н), кг, не более
        2.1
        Маркировка взрывозащиты (исп. А)
        1Ex db IIC T6 Gb / Ex tb IIIС Т85°С Db
        Маркировка взрывозащиты (исп. Н)
        PB Ex db I Mb / 1Ex db IIC T6 Gb / Ex tb IIIС Т85°С Db
        Степень защиты оболочки
        IP66/IР67/IР69
        Ширина, мм, не более
        120
        Высота, мм, не более
        135
        Глубина, мм, не более
        110
        Гарантийный срок эксплуатации, мес, не более
        36
        Средний срок службы, лет
        10
        Диапазон рабочих температур, °С
        от -60 до +85
        Параметр Значение
        Питание от АЛС
        Ток потребления в дежурном режиме, мА, не более 1
        Ток потребления в режиме "пожар", мА, не более 3
        Масса (исп. А), кг, не более 1
        Масса (исп. Н), кг, не более 2.1
        Маркировка взрывозащиты (исп. А) 1Ex db IIC T6 Gb / Ex tb IIIС Т85°С Db
        Маркировка взрывозащиты (исп. Н) PB Ex db I Mb / 1Ex db IIC T6 Gb / Ex tb IIIС Т85°С Db
        Степень защиты оболочки IP66/IР67/IР69
        Ширина, мм, не более 120
        Высота, мм, не более 135
        Глубина, мм, не более 110
        Гарантийный срок эксплуатации, мес, не более 36
        Средний срок службы, лет 10
        Диапазон рабочих температур, °С от -60 до +85

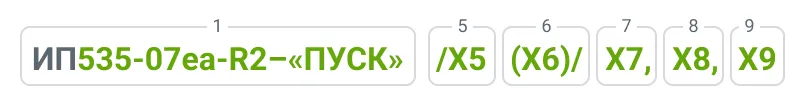

        Взрывозащищенное устройство дистанционного пуска ИП 535-07e, в зависимости от исполнения, имеет следующую структуру условного обозначения:
        1 – Название серии извещателя.

        5 – Х5 - назначение устройства дистанционного пуска.

        • ПУСК ПОЖАРОТУШЕНИЯ - запуск систем пожарной автоматики газового пожаротушения (цвет желтый) - по умолчанию, допускается не указывать;

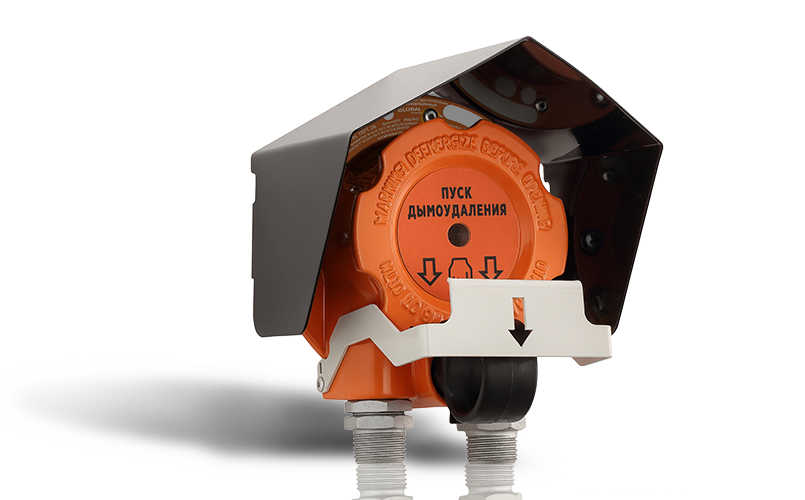

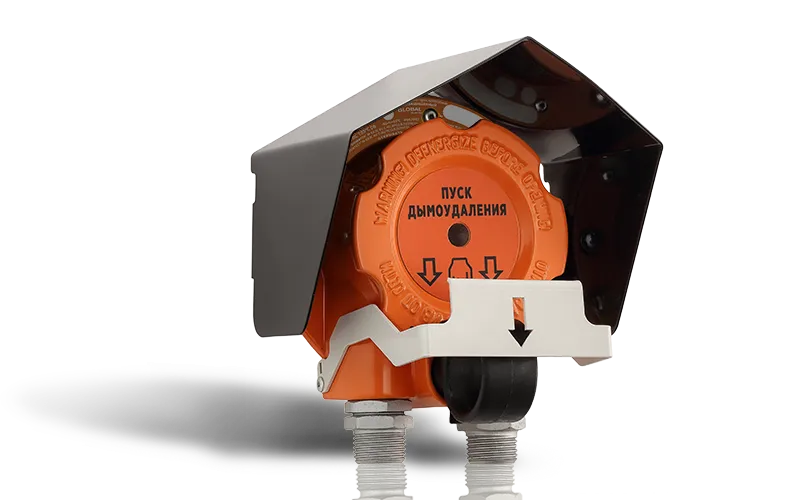

        • ПУСК ДЫМОУДАЛЕНИЯ - запуск систем дымоудаления (цвет оранжевый);

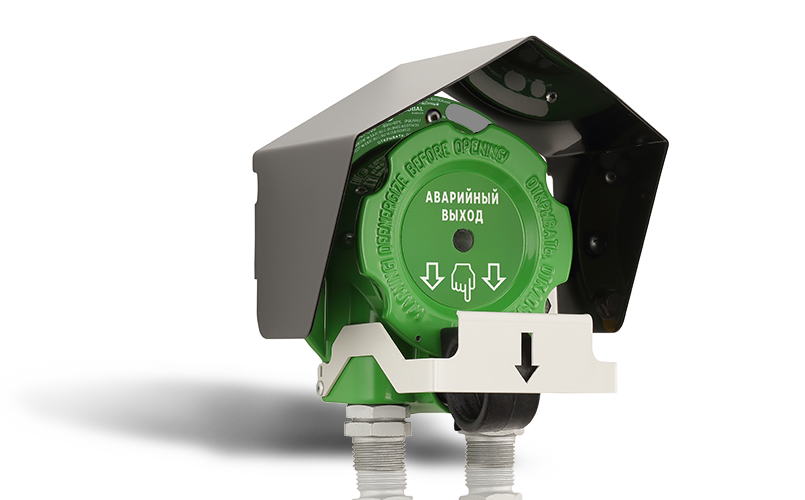

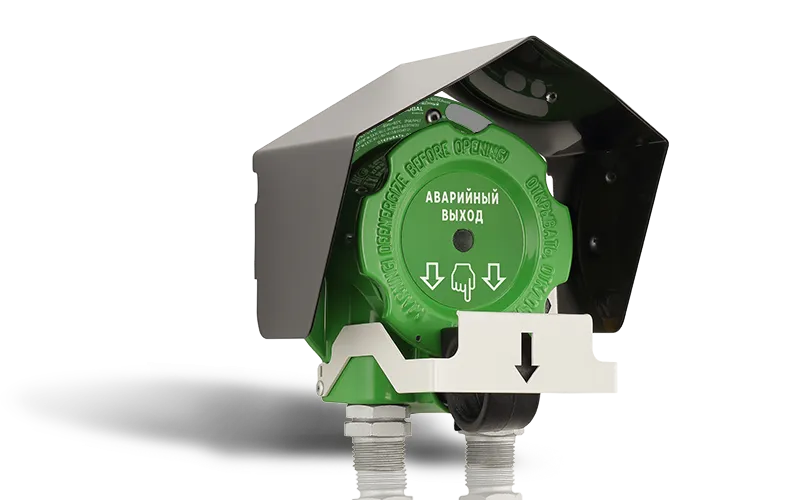

        • АВАРИЙНЫЙ ВЫХОД - формирование аварийных сигналов или сигналов для разблокирования аварийных выходов (цвет зеленый);
        • АВАРИЙНАЯ ОСТАНОВКА - останов системы пожарной автоматики газового пожаротушения (цвет синий);

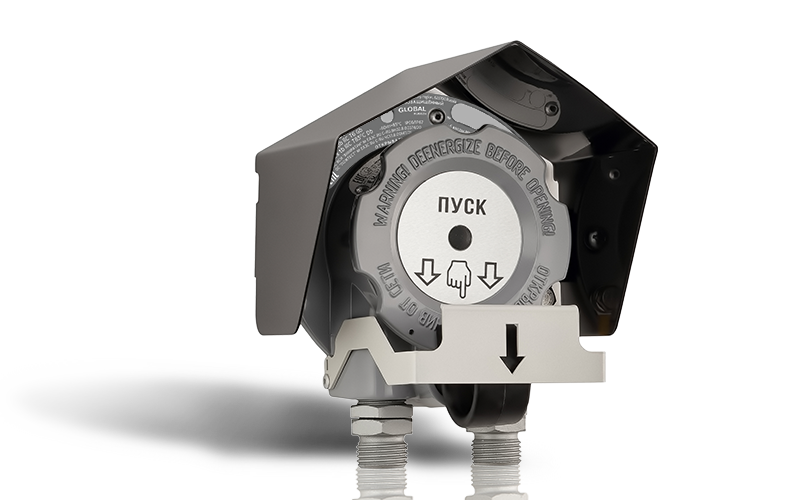

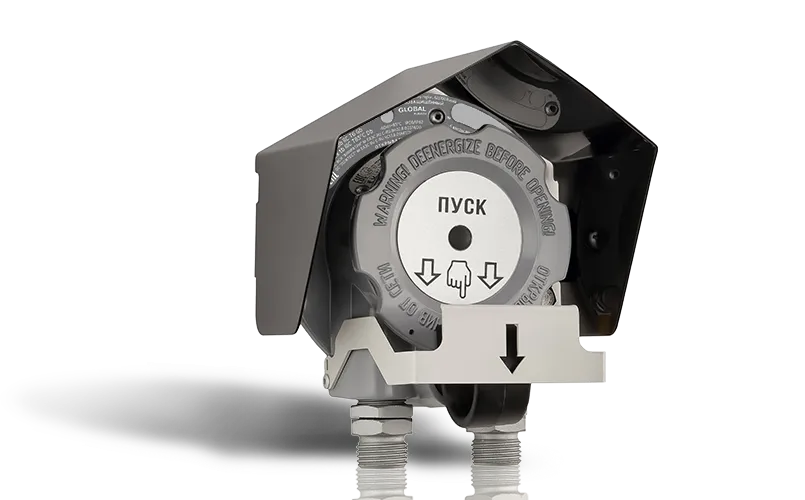

        • ПУСК - назначение УДП определяется пользователем (цвет серый).

        6 – Х6 - цвет корпуса устройства дистанционного пуска.

        • Ж - желтый;
        • О - оранжевый;
        • З - зеленый;
        • С - синий;
        • СР - серый.

        7 – Х7 - материал корпуса извещателя:

        • нет - алюминиевый сплав;
        • Н - нержавеющая коррозионно-стойкая сталь.

        8 – Х8 - дополнительное проектное цифро-буквенное обозначение (защита проекта, по согласованию с потребителем):

        • нет - дополнительное обозначение отсутствует;
        • обозначение по согласованию с потребителем.

        9 – Х9 - дополнительные функции и комплектация (допускается комбинирование опций):

        • нет - отсутствует;
        • комплектация кабельными вводами* (в соответствии с п.3.3 настоящего РЭ);
        • СЗК ИП535 - защитный козырек;
        • СЭ ИП535 - сменный элемент;
        • другое оборудование (обозначение по согласованию с потребителем).

        Примечание. Допускается исключение или изменение порядка следования данных [5]-[9] в обозначении изделия и расстановка других знаков препинания между данными не приводящие к различному толкованию исполнения изделия. Наименование изделия может иметь транслитерацию кириллицы латинским алфавитом.

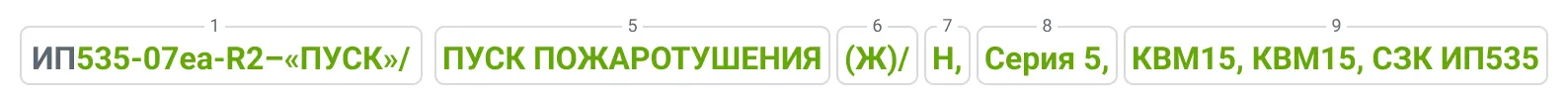

        Пример условного обозначения извещателя:


        * Кабельные вводы для ИП 535-07еа-"ПУСК"-И1/ПУСК ПОЖАРОТУШЕНИЯ(Ж)/R2:

        • ШТ1/2"- штуцер для монтажа в трубной разводке с резьбой G 1/2"
        • ШТ3/4"- штуцер для монтажа в трубной разводке с резьбой G 3/4";
        • ШТ1"- штуцер для монтажа в трубной разводке с резьбой G 1”;
        • ШТ20 - штуцер для монтажа в трубной разводке с резьбой М20х1,5;
        • ШТ25 - штуцер для монтажа в трубной разводке с резьбой М25х1,5;
        • КВБ12 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 12мм;
        • КВБ17 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 17мм;
        • КВБУ14 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
        • КВБУ18 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
        • КВБУ22 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
        • КВМ15 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 15 мм;
        • КВМ20 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 20 мм;
        • КВМ25 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 25 мм;
        • КВБМ20 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм в металлорукаве, Ø условного прохода 20 мм;
        • КВБМ25 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм в металлорукаве, Ø условного прохода 25 мм;
        • КВО10 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10мм;
        • КВО14 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14мм;
        • ШТ1/2"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 1/2";
        • ШТ3/4"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 3/4";
        • ШТ1"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 1”;
        • ШТ20-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой М20х1,5;
        • ШТ25-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой М25х1,5;
        • КВБ12-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем, Ø брони до 12мм;
        • КВБ17-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем, Ø брони до 17мм;
        • КВБУ14-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
        • КВБУ18-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
        • КВБУ22-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
        • КВМ15-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода 15 мм;
        • КВМ20-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода 20 мм;
        • КВМ25-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода 25 мм;
        • КВБМ20-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-14 мм в металлорукаве, Ø условного прохода 20 мм;
        • КВБМ25-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-18 мм в металлорукаве, Ø условного прохода 25 мм;
        • КВО10-Н - кабельный ввод из нержавеющей стали для открытой прокладки кабеля с внешним диаметром до 10мм;
        • КВО14-Н - кабельный ввод из нержавеющей стали для открытой прокладки кабеля с внешним диаметром до 14мм.
