ИП101-1В-R3

    Арт.: зависит от исполнения
    ИСБ RUBEZH R3 Системы противопожарной защиты Взрывозащищенное оборудование

    Извещатели пожарные тепловые точечные адресные, максимальные и максимально-дифференциальные взрывозащищённые предназначены для подачи извещения о пожаре при повышении температуры контролируемой среды выше допустимой (или скорости повышения температуры) в системах пожарной сигнализации, работающих под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.

    Цена в зависимости от исполнения
    Где купить?

    Извещатель выполняет следующие функции:

    • измерение температуры окружающей среды;

    • расчет скорости изменения температуры;

    • передачу сигнала «Пожар» в приемно-контрольный прибор;

    • индикацию режима работы извещателя;

    • тестирование работоспособности с помощью магнита.

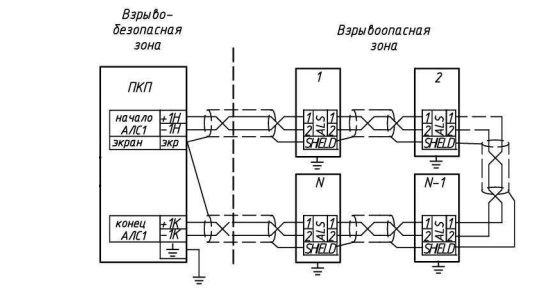

    Питание и информационный обмен извещателя осуществляется по АЛС. В системе каждый извещатель занимает один адрес.

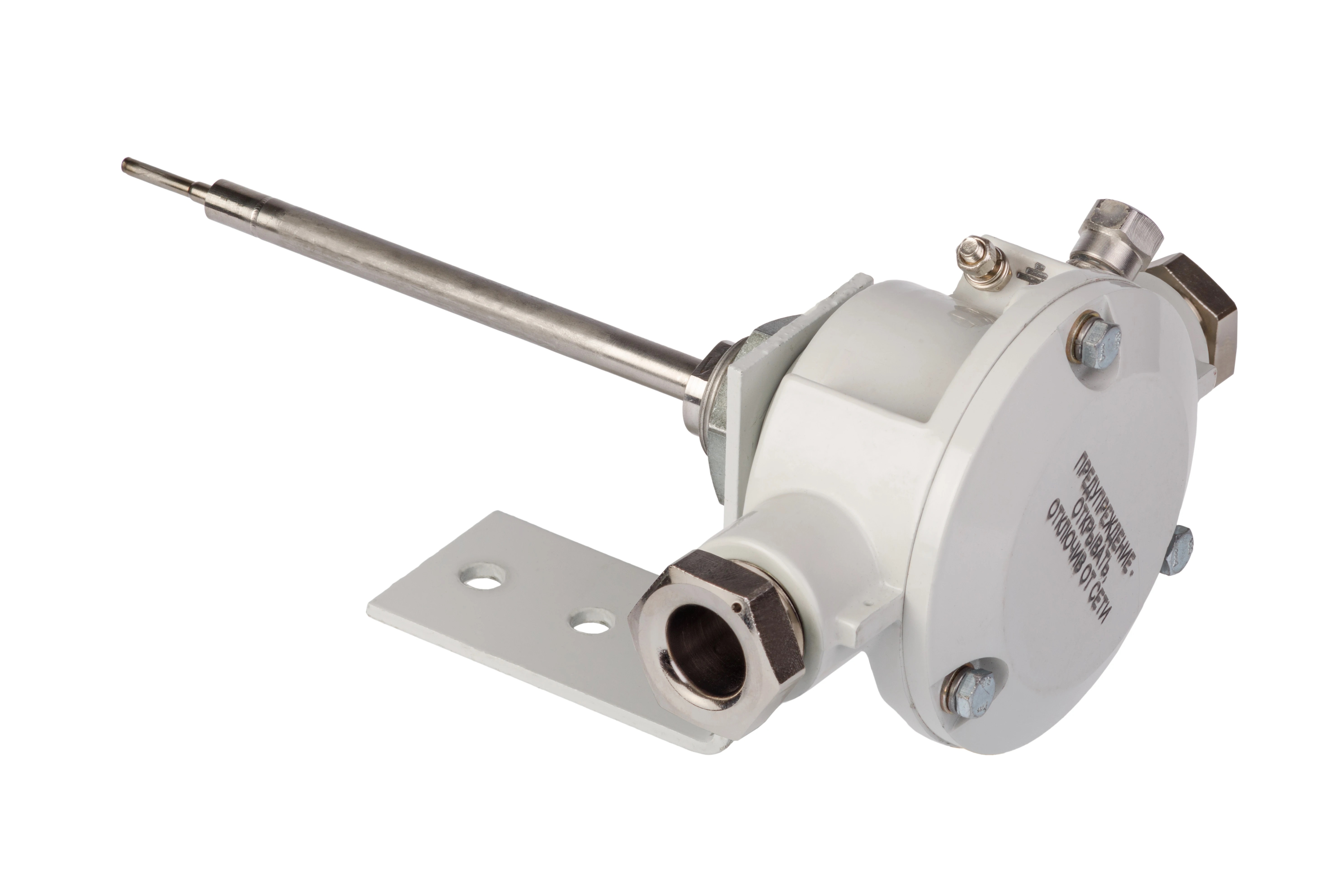

    Извещатель ИП101-1В-R3 конструктивно выполнен в едином корпусе. Чувствительный элемент извещателя ИП101-1В-R3 – интегральный датчик температуры с линейной характеристикой, длина датчика 165 мм.

    Извещатель ИП102-1В-R3 состоит из корпуса и гибкого высокотемпературного кабельного термодатчика. Чувствительный элемент извещателя ИП102-1В-R3 – кабельная термопара с НСХ ХК(L), длина определяется при заказе.

    Температура срабатывания (класс) и тип извещателя (максимальный, максимально-дифференциальный) задаются при конфигурировании извещателя.

    Маркировка взрывозащиты извещателей в зависимости от исполнения – 1Ex db IIB T6 Gb Х для ИП101-1В-R3 или 1Ех db [ib] ІІВ Т6 Gb Х для ИП102-1В-R3, где знак ″Х″ означает особые условия монтажа и эксплуатации.

    Ток потребления от АЛС, мА, не более
    0.35
    Температура срабатывания извещателя, °С
    от 54 до 310
    Масса (исп. А), кг, не более
    2.4
    Масса (исп. Н), кг, не более
    2.8
    Маркировка взрывозащиты (ИП101-1В-R3)
    1Ex db IIB T6 Gb Х
    Маркировка взрывозащиты (ИП102 1В-R3)
    1Ех db [ib] ІІВ Т6 Gb Х
    Диапазон рабочих температур (Р), °С
    от -60 до +115
    Степень защиты оболочки
    IP66
    Ширина, мм, не более
    260
    Высота, мм, не более
    270
    Глубина, мм, не более
    95
    Гарантийный срок эксплуатации, мес, не более
    36
    Средний срок службы, лет
    10
    Диапазон рабочих температур, °С
    от -60 до +85
    Параметр Значение
    Ток потребления от АЛС, мА, не более 0.35
    Температура срабатывания извещателя, °С от 54 до 310
    Масса (исп. А), кг, не более 2.4
    Масса (исп. Н), кг, не более 2.8
    Маркировка взрывозащиты (ИП101-1В-R3) 1Ex db IIB T6 Gb Х
    Маркировка взрывозащиты (ИП102 1В-R3) 1Ех db [ib] ІІВ Т6 Gb Х
    Диапазон рабочих температур (Р), °С от -60 до +115
    Степень защиты оболочки IP66
    Ширина, мм, не более 260
    Высота, мм, не более 270
    Глубина, мм, не более 95
    Гарантийный срок эксплуатации, мес, не более 36
    Средний срок службы, лет 10
    Диапазон рабочих температур, °С от -60 до +85
    Извещатели всех моделей ИП101-1В-R3 и ИП102-1В-R3, в зависимости от исполнения, могут иметь следующие обозначения:
    2 (5).png

    1 – Обозначение типа извещателя: ИП101-1В-R3, ИП102-1В-R3 – извещатели пожарные тепловые взрывозащищенные (протокол R3).

    2 – Расширенный температурный диапазон эксплуатации до +115 °С: Р.

    3 – Символы РR (вместо температурного класса); класс извещателя не определен, устанавливается на объекте потребителя, извещатель допускается использовать в качестве максимально-дифференциального.

    4 – материал корпуса извещателя и способ установки извещателя:

    • -А – алюминиевый сплав с защитным покрытием, установка на кронштейне;
    • -НС – коррозионностойкая сталь 12Х1Н10Т, установка на стене (для ИП101-1В не применяется);
    • -НК – коррозионностойкая сталь 12Х18Н10Т, установка на кронштейне.

    5 – тип штуцера кабельного ввода и/или резьбовой заглушки:

    • БСЗ – Под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм. Допускается применение под бронированный кабель без применения заземления, а также для открытой прокладки небронированного кабеля диаметром от 6 до 14 мм;
    • МG1/2 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 14 до 16 мм (присоединительная муфта не требуется);
    • МG3/4 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 19 до 22 мм (присоединительная муфта не требуется);
    • З-М20 – Съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5 мм.
    • З-М25 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5 мм.

    Примечание: при необходимости поставки с извещателями разных кабельных вводов и/или заглушек обозначение писать через плюс, например: MG3/4+З-М20 или МG1/2+БСЗ.

    6 – Диаметр подключаемых кабелей (при поставке с кабельными вводами):

    • без обозначения - от 6 до 14 мм;
    • 18 – для кабелей диаметром от 14 до 18 мм (для MG1/2 не применяется; для бронированного кабеля – диаметр со снятой броней, по поясной изоляции).

    7 – Длина кабельного термодатчика от 0,15 до 50 метров (только для ИП102-1В).

    8 – Наличие комплекта монтажных частей КМЧ 908.27 (только для ИП102-1В).
