ИП101-07а-R2

    Арт.: зависит от исполнения
    СПЗ GLOBAL Системы противопожарной защиты Взрывозащищенное оборудование

    «ИП101-07а-R2» Извещатель пожарный тепловой взрывозащищенный предназначен для обнаружения возгорания, сопровождающегося повышением температуры внутри контролируемого пространства из взрывоопасных зон в системе противопожарной защиты GLOBAL под управлением группового контроллера (ГК) и контроллера адресных устройств (КАУ).

    Цена в зависимости от исполнения
    Где купить?

    Извещатель выполняет следующие функции:

    • измерение температуры окружающей среды;

    • расчет скорости изменения температуры;

    • индикацию режима работы извещателя;

    • тестирование работоспособности с помощью магнита.

    Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС. В системе каждый извещатель занимает один адрес.

    Извещатели могут быть применены во взрывоопасных зонах и помещениях классов 1, 2, 21, 22, в том числе нормативных документов, регламентирующих применение электрооборудования в подземных выработках угольных шахт, рудников и их наземных строениях, опасных по рудничному газу и угольной пыли. Вид взрывозащиты «взрывонепроницаемая оболочка», маркировка взрывозащиты по ГОСТ 31610.0-2019 (IEC 60079-0:2017)

    Корпус ИПТ из алюминиевого сплава (А)

    Корпус ИПТ из нержавеющей стали (Н)

    1Ex db [ia Ga] IIC T6...Т4 Gb Х

    Ex tb [ia Da] IIIС Т85°C…Т135°C Db Х

    РВ Ex db [ia Ma] I Mb X

    1Ex db [ia Ga] IIC T6...Т4 Gb Х

    Ex tb [ia Da] IIIС Т85°C…Т135°C Db Х

    Вводное устройство извещателя выполнено для монтажа кабелем круглого сечения наружным диаметром от 6 до 12 мм (по резиновому уплотнению – поясной изоляции). Количество кабельных вводов – 2 шт. Присоединительная резьба для установки кабельных вводов метрическая М20х1,5 мм.

    Питание
    от АЛС
    Напряжение питания, В
    от 12 до 28
    Максимальный ток потребления, мА, не более
    1,0
    Температура срабатывания извещателя исп. И1, °С
    от +54 до +130
    Температура срабатывания извещателя исп. И2, °С
    от +54 до +250
    Габаритные размеры корпуса извещателя (без установленных кабельных вводов), мм, не более
    128 x 104 x 81
    Степень защиты оболочки
    IP66/IР67
    Масса, кг, не более
    1.1
    Средний срок службы, лет
    10
    Диапазон рабочих температур, °С
    от -60 до +70
    Параметр Значение
    Питание от АЛС
    Напряжение питания, В от 12 до 28
    Максимальный ток потребления, мА, не более 1,0
    Температура срабатывания извещателя исп. И1, °С от +54 до +130
    Температура срабатывания извещателя исп. И2, °С от +54 до +250
    Габаритные размеры корпуса извещателя (без установленных кабельных вводов), мм, не более 128 x 104 x 81
    Степень защиты оболочки IP66/IР67
    Масса, кг, не более 1.1
    Средний срок службы, лет 10
    Диапазон рабочих температур, °С от -60 до +70
    Взрывозащищенный пожарный тепловой извещатель ИП101-07а-R2, в зависимости от исполнения, имеет следующую структуру условного обозначения:

    1 (1).jpg

    1 - название серии извещателя.
    4 - Х4 - обозначение варианта исполнения извещателя (М(Б)/В-И):
    материал корпуса (М):
    •  А - алюминиевый сплав (по умолчанию, допускается не указывать);
    •  Н - нержавеющая сталь;
    размер крепежной резьбы корпуса (Б):
    • 20 - резьба М20х1,5;
    • 25 - резьба М25х1,5;
    • 30 - резьба М30х1,5 (по умолчанию, допускается не указывать);
    количество вводных устройств (В):
    • 2 - 2 шт. (по умолчанию, допускается не указывать);
    исполнение чувствительного элемента (И):

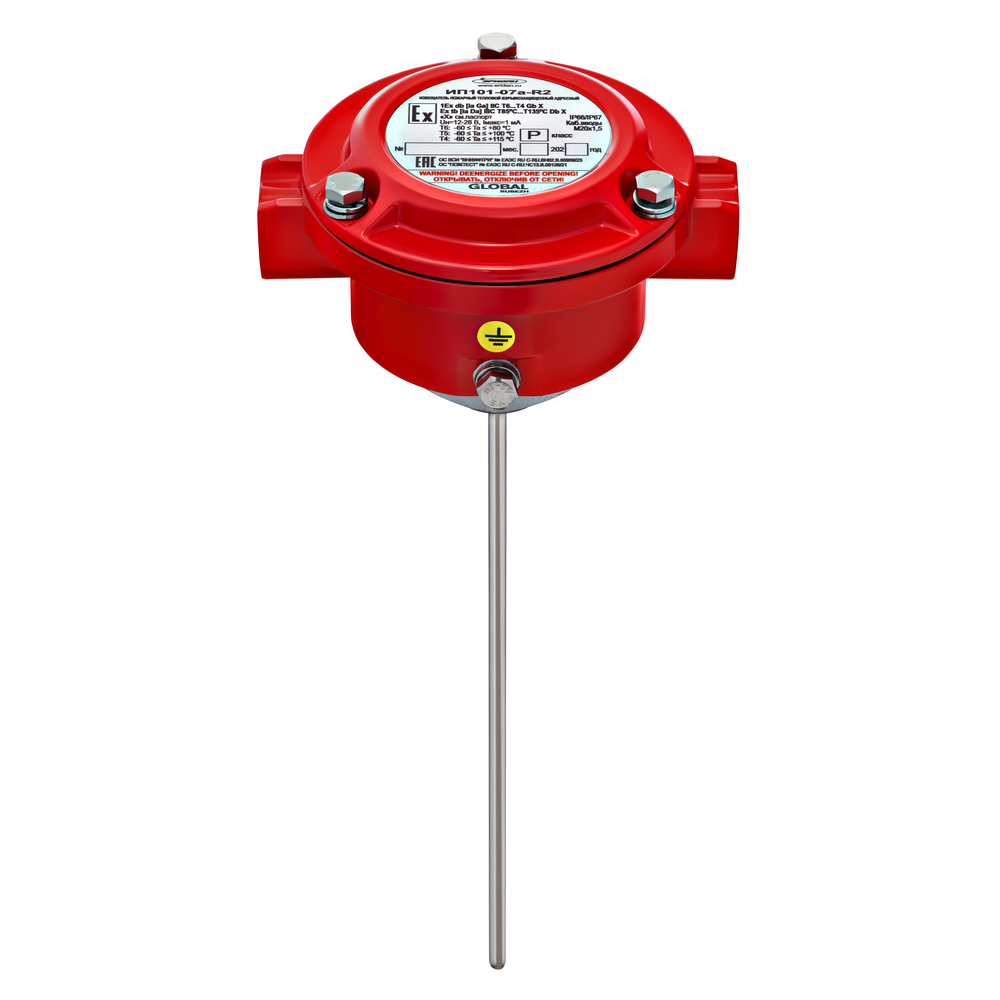

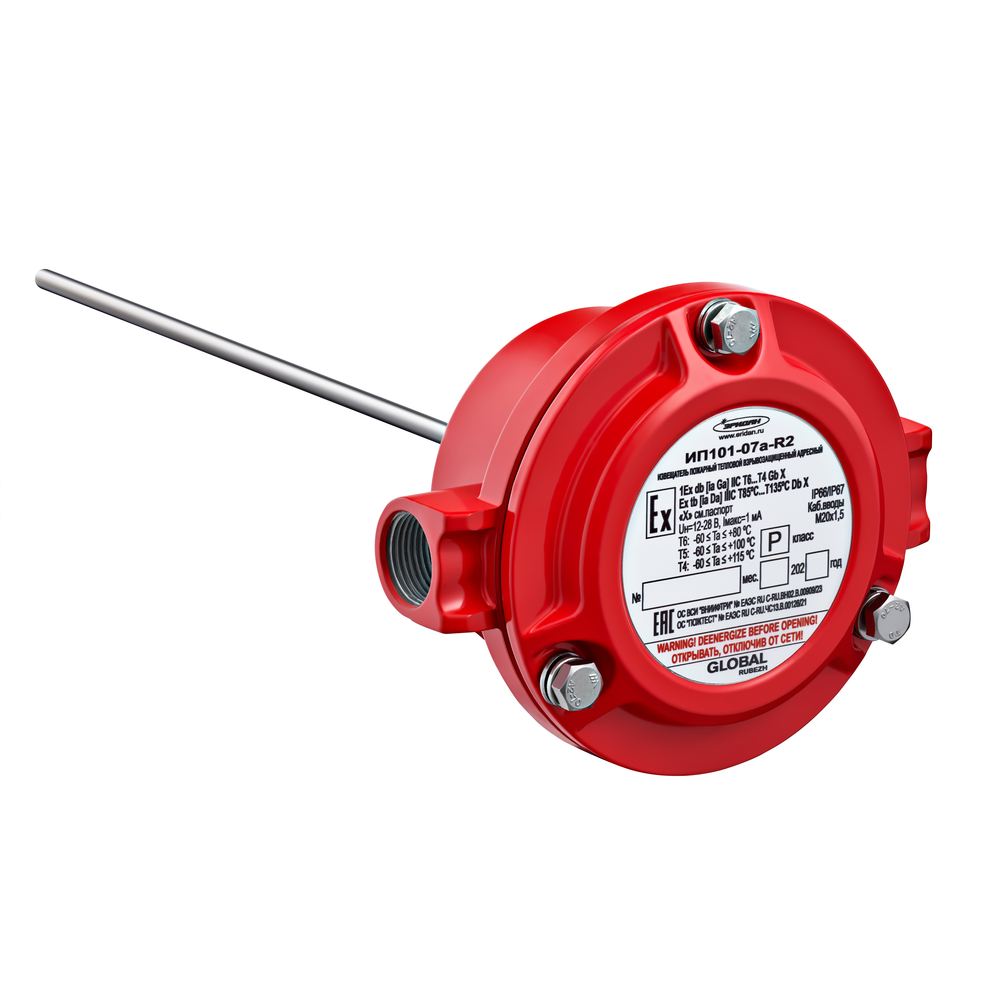

    • И1 - стандартное исполнение – чувствительный элемент (ЧЭ) в виде жесткой трубки (по умолчанию, допускается не указывать). Стандартная длина ЧЭ 0,2 м;

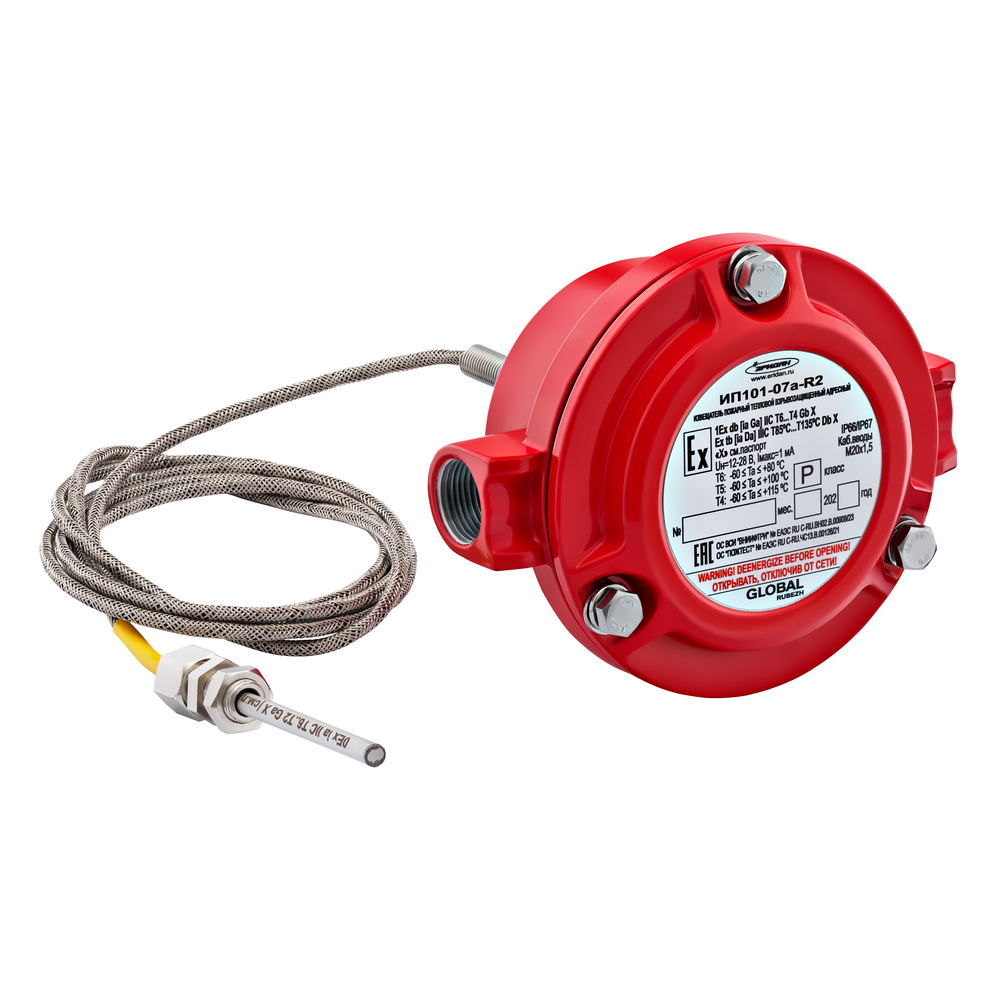

    • И2 - исполнение по заказу - выносной ЧЭ (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина ЧЭ 1,5 м.
    5 - Х5 - дополнительное проектное цифро-буквенное обозначение (защита проекта, по согласованию с потребителем):
    • нет - дополнительное обозначение отсутствует;
    • обозначение по согласованию с потребителем.
    6 - Х6 - комплектация дополнительным оборудованием (допускается комбинирование
    опций):
    • Нет - отсутствует;
    • комплектация кабельными вводами (в соответствии с п.3 РЭ);
    • ЗЧЭ - защитная гильза чувствительного элемента И1;
    • КИПТ - кронштейн крепления корпуса извещателя;

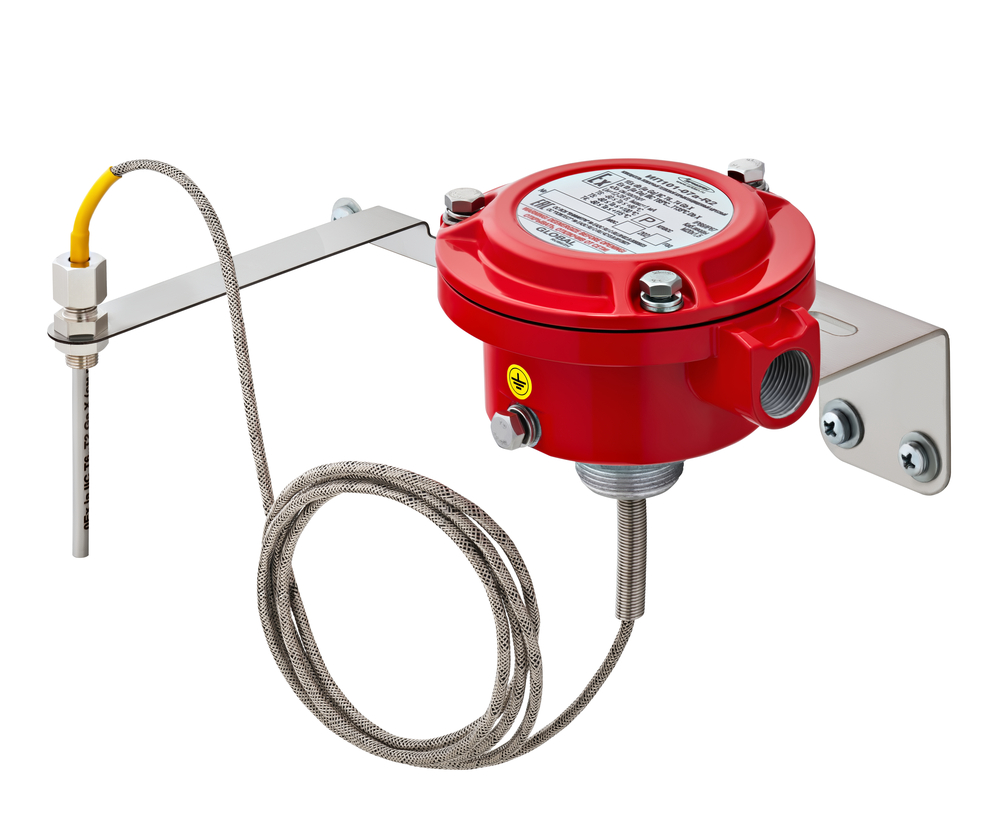

    • КЧЭ - кронштейн крепления выносного чувствительного элемента И2.
    Примеры условного обозначения извещателя:

    * Кабельные вводы для ИП101-07а-R2:

    • ШТ1/2"- штуцер для монтажа в трубной разводке с резьбой G 1/2"
    • ШТ3/4"- штуцер для монтажа в трубной разводке с резьбой G 3/4";
    • ШТ1"- штуцер для монтажа в трубной разводке с резьбой G 1”;
    • ШТ20 - штуцер для монтажа в трубной разводке с резьбой М20х1,5;
    • ШТ25 - штуцер для монтажа в трубной разводке с резьбой М25х1,5;
    • КВБ12 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 12мм;
    • КВБ17 - кабельный ввод для монтажа бронированным кабелем, Ø брони до 17мм;
    • КВБУ14 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВБУ18 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВБУ22 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВМ15 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 15 мм;
    • КВМ20 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 20 мм;
    • КВМ25 - кабельный ввод для монтажа металлорукавом, Ø условного прохода 25 мм;
    • КВБМ20 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм в металлорукаве, Ø условного прохода 20 мм;
    • КВБМ25 - кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм в металлорукаве, Ø условного прохода 25 мм;
    • КВО10 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10мм;
    • КВО14 - кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14мм;
    • ШТ1/2"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 1/2";
    • ШТ3/4"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 3/4";
    • ШТ1"-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой G 1”;
    • ШТ20-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой М20х1,5;
    • ШТ25-Н - штуцер из нержавеющей стали для монтажа в трубной разводке с резьбой М25х1,5;
    • КВБ12-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем, Ø брони до 12мм;
    • КВБ17-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем, Ø брони до 17мм;
    • КВБУ14-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-14 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВБУ18-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 14-18 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВБУ22-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 18-22 мм с двойным уплотнением кабеля по наружной и поясной изоляции с любым типом брони;
    • КВМ15-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода 15 мм;
    • КВМ20-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода 20 мм;
    • КВМ25-Н - кабельный ввод из нержавеющей стали для монтажа металлорукавом, Ø условного прохода 25 мм;
    • КВБМ20-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-14 мм в металлорукаве, Ø условного прохода 20 мм;
    • КВБМ25-Н - кабельный ввод из нержавеющей стали для монтажа бронированным кабелем с наружным диаметром 10-18 мм в металлорукаве, Ø условного прохода 25 мм;
    • КВО10-Н - кабельный ввод из нержавеющей стали для открытой прокладки кабеля с внешним диаметром до 10мм;
    • КВО14-Н - кабельный ввод из нержавеющей стали для открытой прокладки кабеля с внешним диаметром до 14мм.
