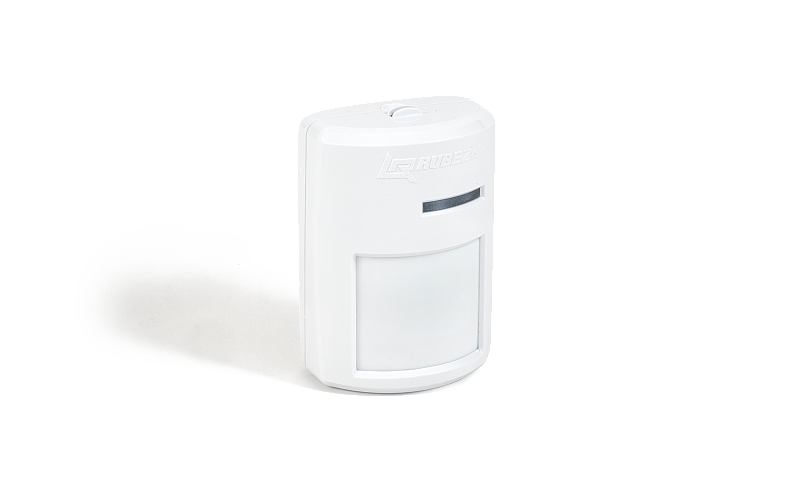

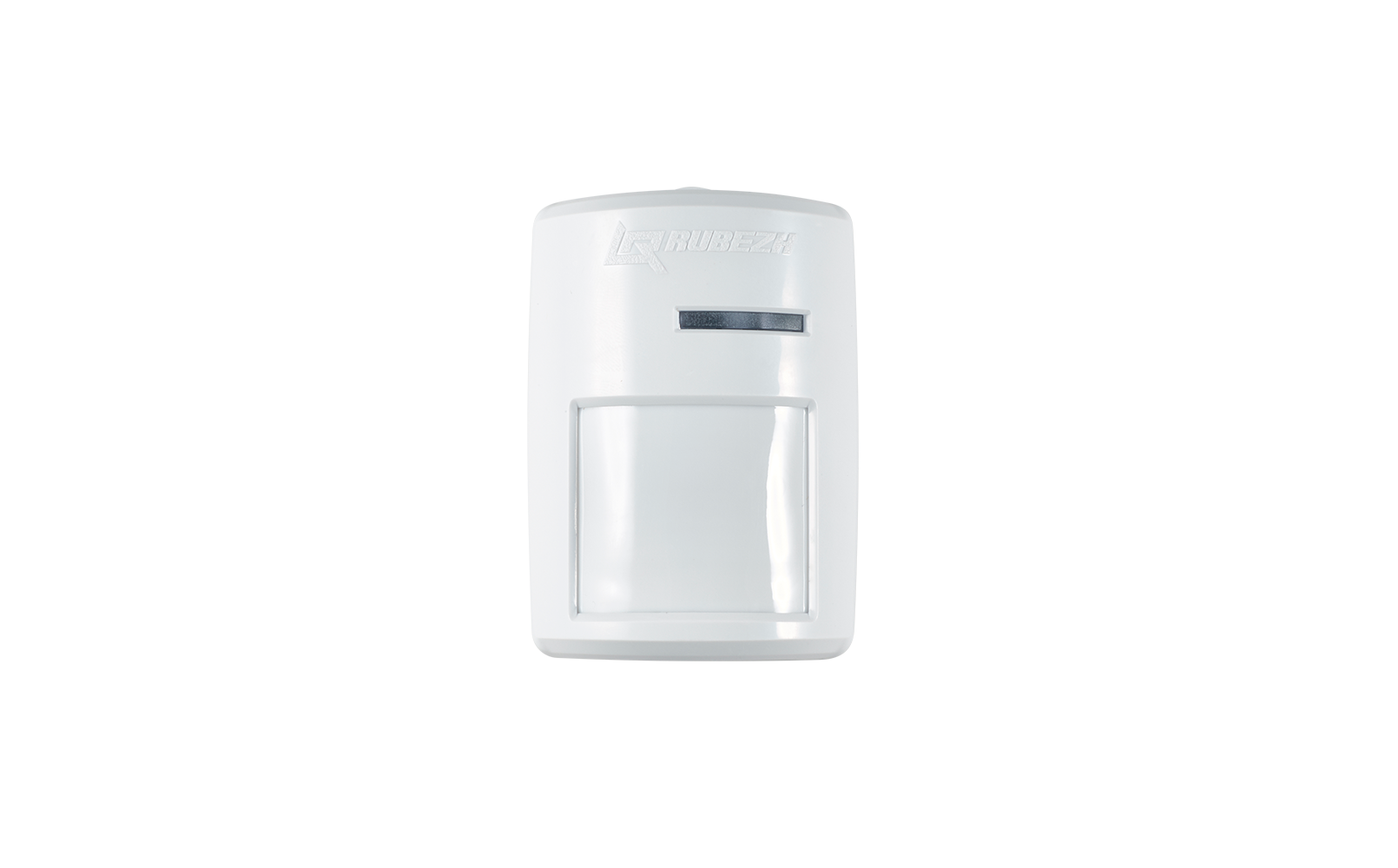

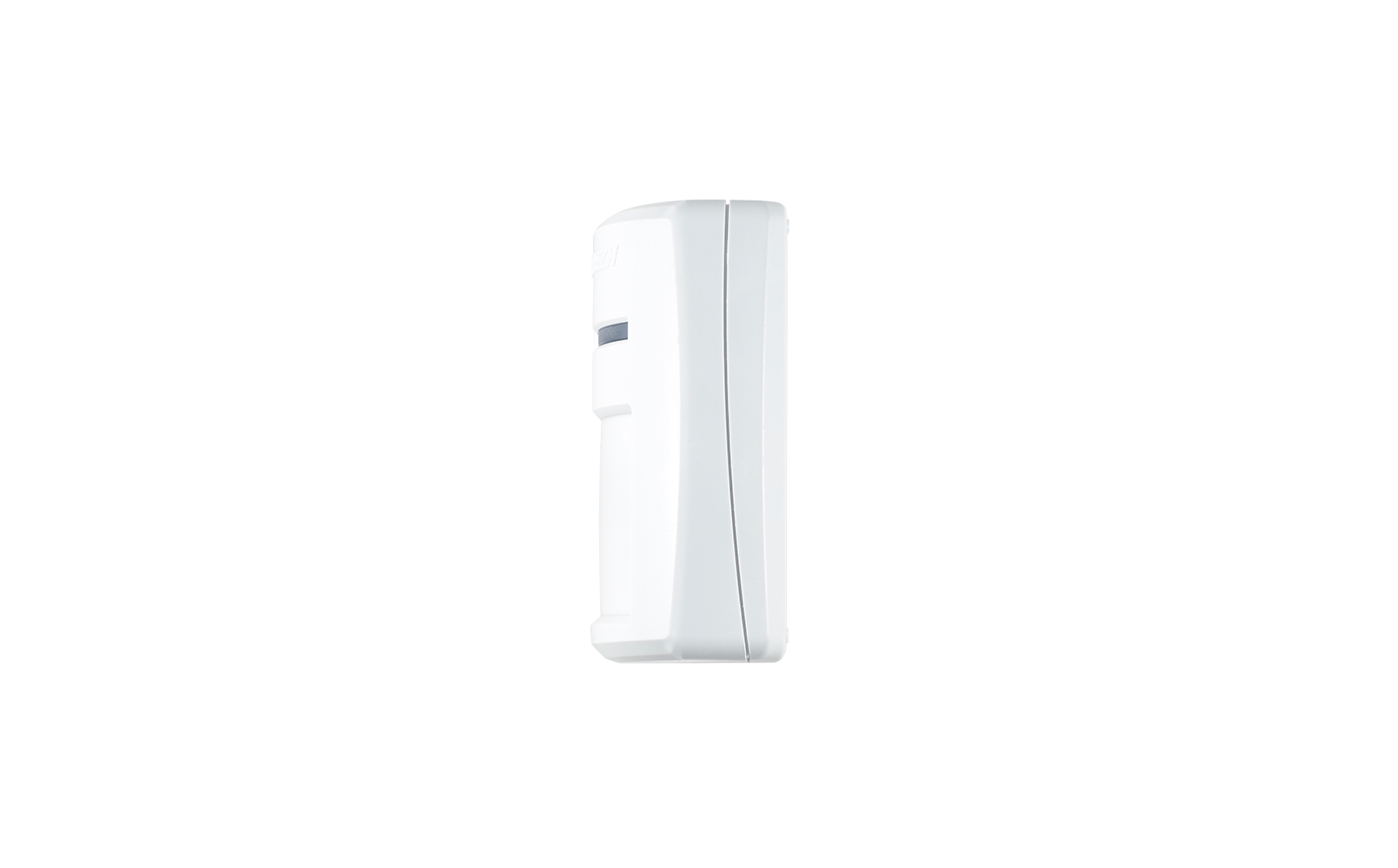

ИО 30920-2

Извещатель работает в составе системы под управлением приемно-контрольного прибора Рубеж, поддерживающего обмен в АЛС по протоколу R3.

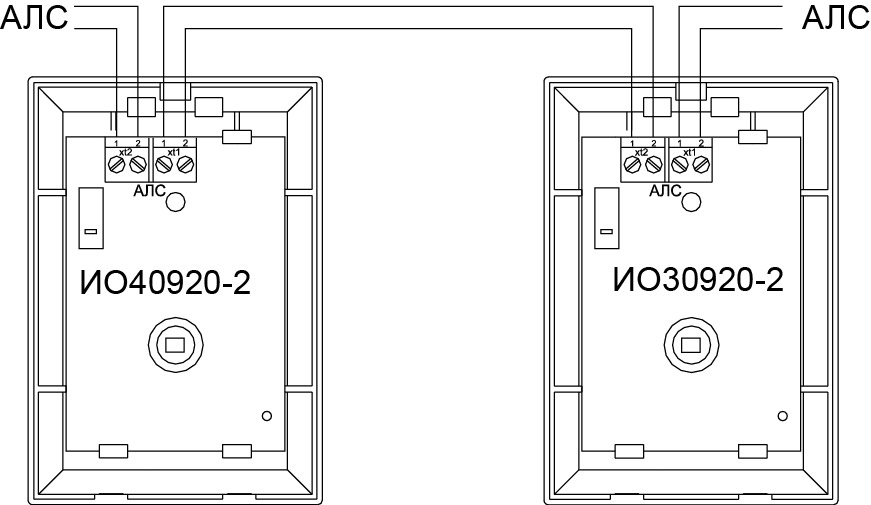

Питание извещателя осуществляется по униполярной адресной линии связи. В системе извещатель занимает 1 адрес.

На корпусе индикатора присутствует индикатор «Связь». Индикацию на извещателе можно отключить программным способом. При включенной индикации извещатель отражает свое состояние вне зависимости от того, поставлена зона на охрану или снята с охраны.

При выборе места установки извещателя следует учитывать, что наряду с реакцией на температурные изменения, происходящие в зоне обнаружения, ИК-канал может реагировать и на достаточно быстрые изменения температуры корпуса. Поэтому для надежной работы и исключения ложных срабатываний необходимо при выборе места установки учесть следующие требования:

• не допускается установка извещателя над отопительными приборами, а также вблизи вентиляционных отверстий;
• в капитальных сооружениях предпочтительной является установка на стену или в угол помещения;
• в сооружениях из легких металлических конструкций следует избегать крепления извещателя непосредственно на стену, отдавая предпочтение креплению к несущим элементам конструкции (столбам, фермам и т.п.);
• во избежание инея на линзе и корпусе в зимнее время не допускается установка извещателя непосредственно над проемом въездных ворот;
• в зоне действия извещателя не должно быть колеблющихся предметов (штор, комнатных растений), а также ламп накаливания;
• наличие в зоне обнаружения преграждающих предметов (шкафов, стелажей и т.п.), а также застекленных и сетчатых перегородок создает за ними зоны нечувствительности («мертвые зоны»), проход человека через которые может не обнаруживаться; установка извещателя должна исключать прямое попадание на него солнечного излучения.

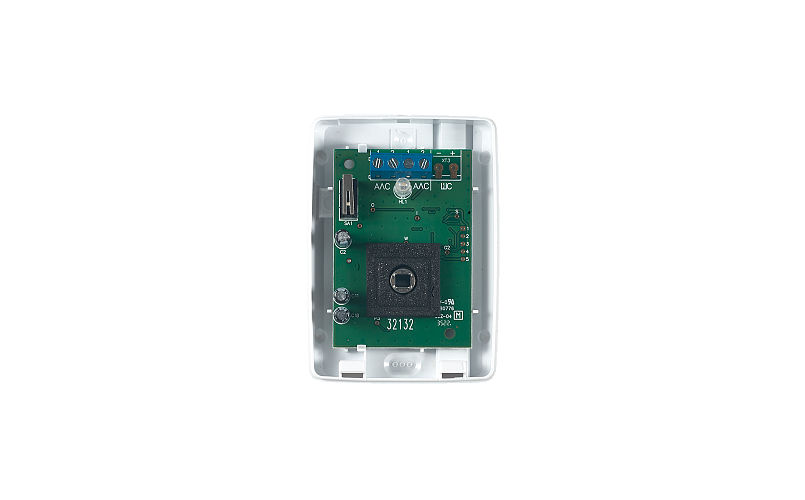

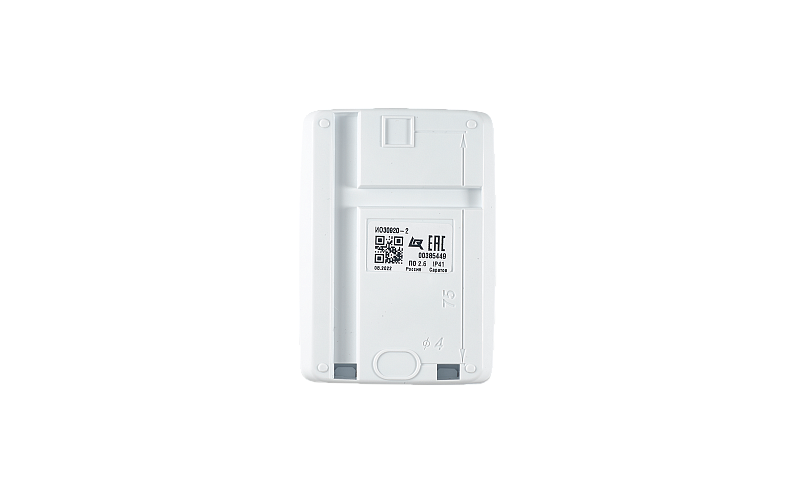

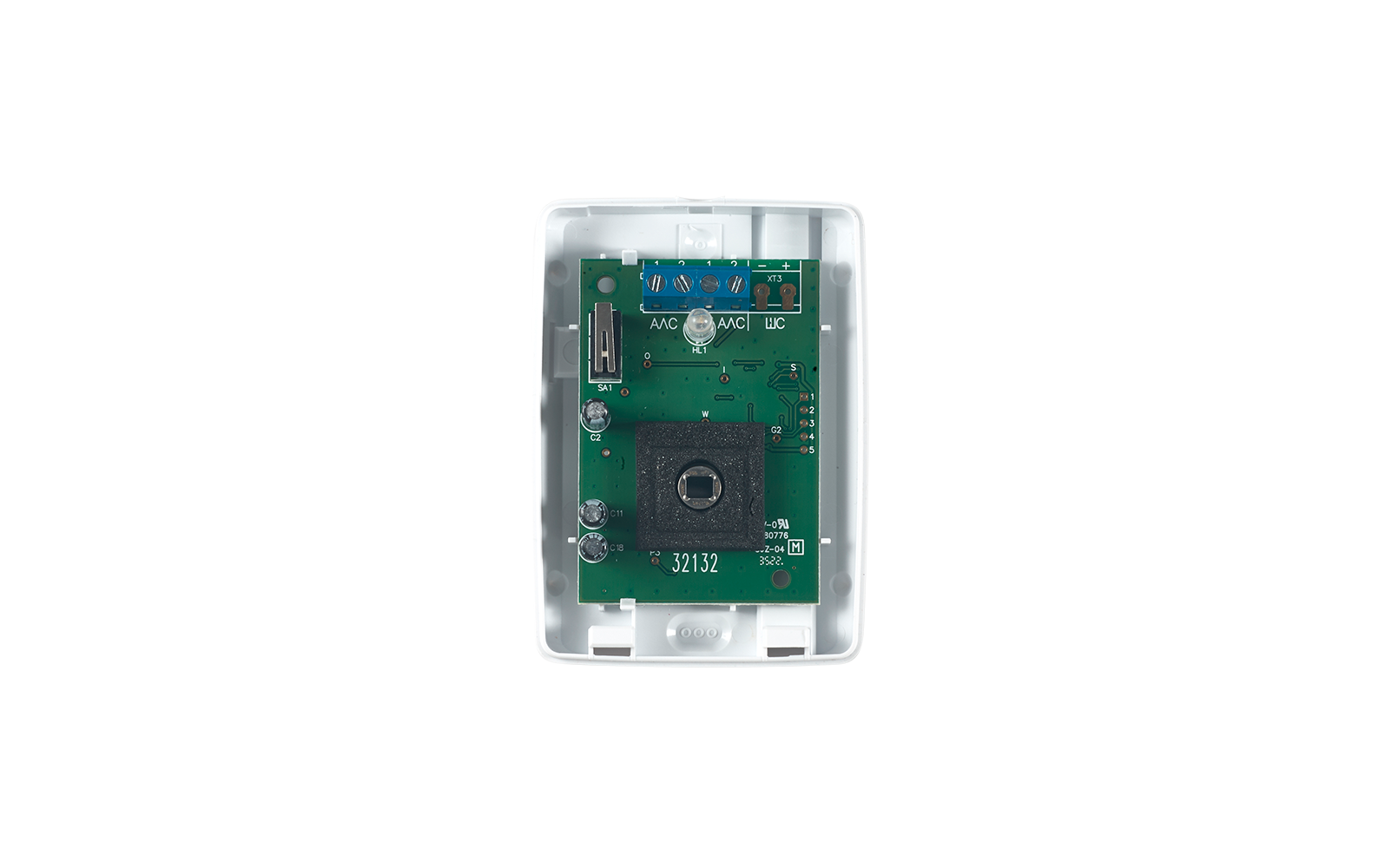

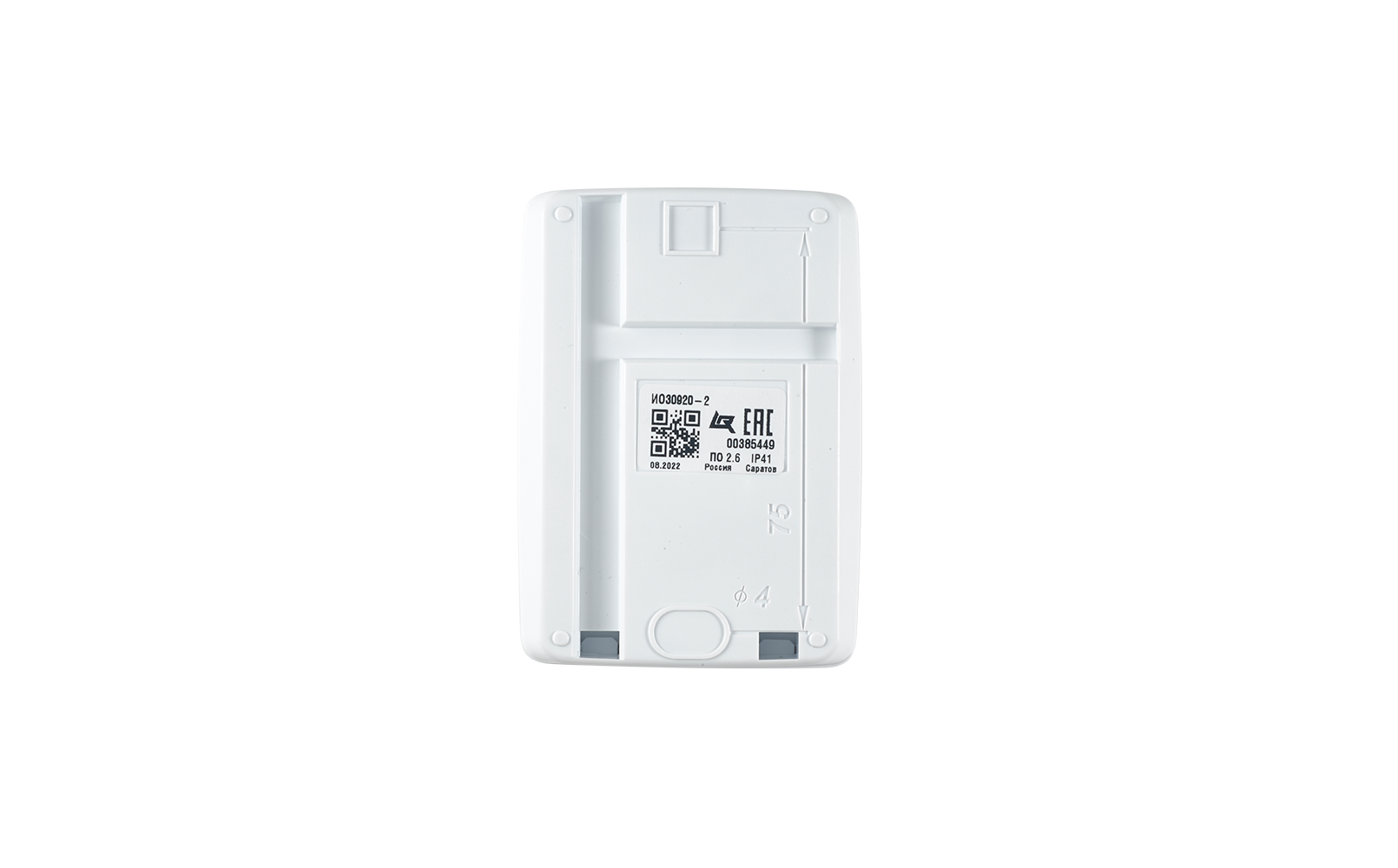

Устанавливать извещатель можно на стенах, перегородках, конструкциях, изготовленных из негорючих материалов. Перед установкой необходимо снять крышку извещателя, извлечь плату и просверлить в основании отверстия для подключения проводов и крепления извещателя на стену или на кронштейн. Закрепить основание на стене шурупами. При установке на кронштейн необходимо сначала закрепить на стене кронштейн, затем закрепить на нем основание с помощью винта, установленного в кронштейн.

ВНИМАНИЕ! Кронштейн ИО-ИК для крепления извещателя в комплект поставки не входит и приобретается отдельно.

Имеется возможность тестирования работоспособности извещателя с помощью оптического тестера «ОТ-1».
