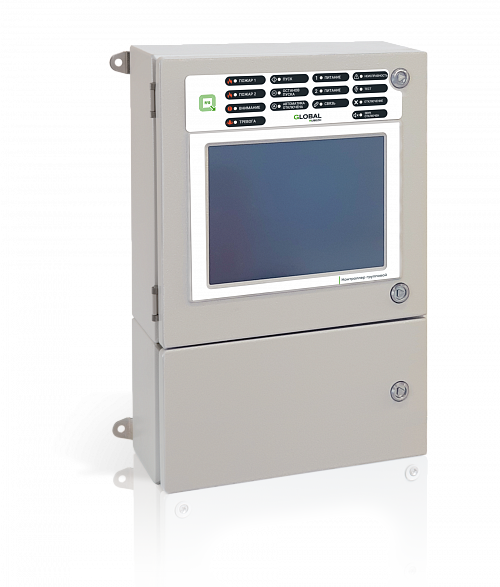

ГК исп.2

Арт.: RBZ-049141

Центральное устройство в системе СПЗ GLOBAL. Предназначен для сбора, обработки информации о состоянии защищаемого объекта, а так же для формирования управляющих команд адресным устройствам.

Цена по запросу

Групповой контроллер имеет в своём составе:

  • Вход/выход для подключения интерфейса PFM;
  • Основной и резервный ввод питания 220 В;
  • Дополнительный 3-й ввод питания от источника постоянного тока напряжением 24 В;
  • 10 дюймовый сенсорный экран; металлический корпус;
  • 5 реле «сухой контакт»;
  • 4 радиальных или 2 кольцевых адресных линии связи.

Основные функции Группового контроллера:

  • прием информации от КАУ, подключенных в интерфейс PFM;
  • прием сигналов от адресных пожарных устройств по двухпроводным АЛС;
  • обработка поступающей информации со всей системы и принятие решений;
  • световая и символьная индикация состояний системы и принимаемых сигналов;
  • звуковая сигнализация аварийных состояний системы пожарной сигнализации;
  • включение цепей управления системами автоматического пожаротушения, дымоудаления, оповещения, инженерным оборудованием или выносных приборов сигнализации при возникновении пожара на охраняемом объекте;
  • контроль исправности всех линий связи.

Общие характеристики Группового контроллера:

  • сбор информации о состоянии объекта, а так же передача управляющих сигналов исполнительным устройствам осуществляется посредством контроллеров адресных устройств (КАУ);
  • прибор осуществляет взаимодействие с КАУ посредством двухпроводного интерфейса PFM согласно протоколу собственной разработки;
  • прибор взаимодействует с адресными устройствами посредством встроенных двухпроводных адресных линий связи (АЛС) по протоколу RS-R2;
  • прибор имеет интерфейс Ethernet для связи с автоматизированным рабочим местом верхнего уровня;
  • органы управления прибором выполнены в виде сенсорного ЖК монитора 10”, с помощью которого также осуществляется считывание информации в виде символьных индикаторов, просмотр баз данных и журнала событий;
  • ГК имеет встроенный зуммер, оповещающий о режимах работы прибора.

На лицевой панели ГК расположены следующие светодиодные индикаторы:

  • Внимание – Какие-либо зоны в состоянии «Внимание»;
  • Пожар 1 – Какие-либо зоны в состоянии «Пожар 1»;
  • Пожар 2 – Какие-либо зоны в состоянии «Пожар 2»;
  • Неисправность – Какие-либо КАУ и адресные устройства в состоянии «Неисправность» либо связь с ними потеряна;
  • Питание 1 – Наличие питания по основному вводу;
  • Питание 2 – Наличие питания по резервному вводу;
  • Автоматика отключена – Какие-либо устройства или контролируемые направления и зоны в состоянии «Автоматика отключена»;
  • Пуск – Какие-либо контролируемые направления в состоянии «Пуск»;
  • Останов пуска – В каких-либо контролируемых направлениях приостановлен запуск пожаротушения;
  • Отключение – Какие-либо адресные устройства программно отключены от системы;
  • Звук отключен – Встроенный звуковой излучатель прибора программно отключен;
  • Тест – Запущен режим проверки работоспособности средств отображения информации прибора;
  • Связь – Наличие связи по внешнему интерфейсу Ethernet.

Групповой контроллер ГК переходит в режим «Пожар» при обнаружении адресными пожарными извещателями превышения порога количественной величины контролируемых ими признаков пожара в зоне (защищаемом помещении, направлении) или скорости нарастания контролируемой величины.

Прибор обеспечивает автоматический контроль целостности интерфейса связи PFM, в дежурном режиме выполняет циклический опрос устройств на интерфейсе PFM, и принимает команды верхнего уровня. При этом в реальном времени обеспечивается сбор данных о состоянии адресных пожарных извещателей и непосредственное управление исполнительными устройствами (линия связи интерфейса PFM может быть соединена только в кольцо, радиальное включение также работоспособно, но прибор такое соединение идентифицирует как неисправность обусловленную обрывом линии связи PFM). ГК способен осуществлять функции самодиагностики по команде оператора.

Встроенный в ГК источник питания обеспечивает преобразование первичного напряжения питания по обоим вводам во вторичное напряжение постоянного тока, которое служит для питания ЦПУ, светодиодных индикаторов, канала интерфейса PFM, порта Ethernet и сенсорного ЖК монитора. ЦПУ в ГК обеспечивает вычисления и предварительную обработку данных о состоянии зон, направлений охраняемого объекта, поступающих от КАУ, проведение операций самоконтроля, подготовку команд для исполнительных устройств, а также сигналов индикации ГК и сенсорного ЖК монитора.

Прибор позволяет создать несколько основных типов пользователей: оператор, администратор, инсталлятор и другие, которым, по усмотрению пользователя могут быть предоставлены разные права доступа.

Длина интерфейса PFM между сегментами (ГК и КАУ, КАУ и КАУ), м, не более
1000
Выходные характеристики встроенных реле "сухой контакт":– Минимальный коммутируемый переменный и постоянный токи, не более, А
0,01
Напряжение питания, В
(195 - 253) переменного тока (50 ± 1) Гц
Выходные характеристики встроенных реле "сухой контакт":– Максимальное коммутируемое переменное напряжение, не более, В
240
Выходные характеристики встроенных реле "сухой контакт":– Максимальный коммутируемый переменный и постоянный токи, не более, А
3
Выходные характеристики встроенных реле "сухой контакт":– Максимальное коммутируемое постоянное напряжение, не более, В
30
Интерфейсы для обмена информацией
Ethernet; PFM
Длина АЛС, м, не более
100000
Максимальное количество адресных устройств, подключаемых к одной АЛС
250
Потребляемая мощность, не более, Вт
55
Количество входов интерфейса PFM
1
Количество выходов интерфейса PFM
1
Количество АЛС, радиальных/кольцевых
4/2
Максимальное количество КАУ
120
Степень защиты оболочки
IP30
Длина интерфейса PFM, км, не более
120
Масса, кг, не более
14
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -10 до +50
Параметр Значение
Длина интерфейса PFM между сегментами (ГК и КАУ, КАУ и КАУ), м, не более 1000
Выходные характеристики встроенных реле "сухой контакт":– Минимальный коммутируемый переменный и постоянный токи, не более, А 0,01
Напряжение питания, В (195 - 253) переменного тока (50 ± 1) Гц
Выходные характеристики встроенных реле "сухой контакт":– Максимальное коммутируемое переменное напряжение, не более, В 240
Выходные характеристики встроенных реле "сухой контакт":– Максимальный коммутируемый переменный и постоянный токи, не более, А 3
Выходные характеристики встроенных реле "сухой контакт":– Максимальное коммутируемое постоянное напряжение, не более, В 30
Интерфейсы для обмена информацией Ethernet; PFM
Длина АЛС, м, не более 100000
Максимальное количество адресных устройств, подключаемых к одной АЛС 250
Потребляемая мощность, не более, Вт 55
Количество входов интерфейса PFM 1
Количество выходов интерфейса PFM 1
Количество АЛС, радиальных/кольцевых 4/2
Максимальное количество КАУ 120
Степень защиты оболочки IP30
Длина интерфейса PFM, км, не более 120
Масса, кг, не более 14
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -10 до +50
