Групповой контроллер имеет в своём составе:
- Основной и резервный модуль центрального процессора (МЦП) с интерфейсами PFM;
- Основной и резервный источники питания;
- 10 дюймовый сенсорный экран;
- 3 реле «сухой контакт» обобщенных сигналов «Пуск», «Пожар» и «Неисправность»;
- Наличие модульной структуры с возможностью установки следующих компонентов:
- МКА-R2 – модуль кольцевых адресных линий связи;
- МДИ-R2 – модуль дискретных входных сигналов адресных;
- МДО-R2 – модуль дискретных выходных сигналов адресных.
МКА предназначен для увеличения количества подключаемых АЛС, что позволяет увеличить количество подключенных адресных устройств (АУ). На одну адресную линию связи возможно подключить до 250 адресных устройств.
МДИ предназначен для приема дискретных электрических сигналов тип «сухой контакт» с контролем исправности линии связи на обрыв и короткое замыкание.
МДО предназначен для передачи дискретных электрических сигналов напряжением 24 В с контролем исправности линии связи на обрыв и короткое замыкание.
В каждый ГК-R2 может быть суммарно установлено не более восьми модулей МКА, МДИ и МДО.
Основные функции ГК-R2:
- Резервирование процессора и устройства хранения информации о конфигурации;
- Прием и обработка сигналов извещателей пожарных и устройств пожарной автоматики;
- Контроль целостности и функционирования линий связи;
- Контроль и автоматическое управление системами газового, порошкового, аэрозольного, водяного и пенного пожаротушения, системами оповещения, системами дымоудаления, системами газоудаления и иными инженерными и технологическими системами, участвующими в обеспечении пожарной безопасности;
- Ручное управление системами газового, порошкового, аэрозольного, водяного и пенного пожаротушения, системами оповещения, системами дымоудаления, системами газоудаления и иными инженерными и технологическими системами, участвующими в обеспечении пожарной безопасности посредством механических органов управления и интерфейса встроенного сенсорного экрана;
- Отображение текстовой и графической информации на встроенном 10-ти дюймовом сенсорном экране.
Встроенные в ГК-R2 источники питания обеспечивают преобразование первичного напряжения питания по обоим вводам во вторичное напряжение постоянного тока, которое служит для питания модуля центрального процессора (МЦП), модуля кольцевых адресных линий связи (МКА), модуля дискретных входных сигналов (МДИ), модуля дискретных выходных сигналов (МДО), светодиодных индикаторов и сенсорного ЖК экрана. МЦП в ГК-R2 обеспечивает вычисления и предварительную обработку данных о состоянии зон, устройств защищаемого объекта, проведение операций самоконтроля, подготовку команд для исполнительных устройств, а также вывод сигналов индикации ГК-R2 на сенсорный экран.

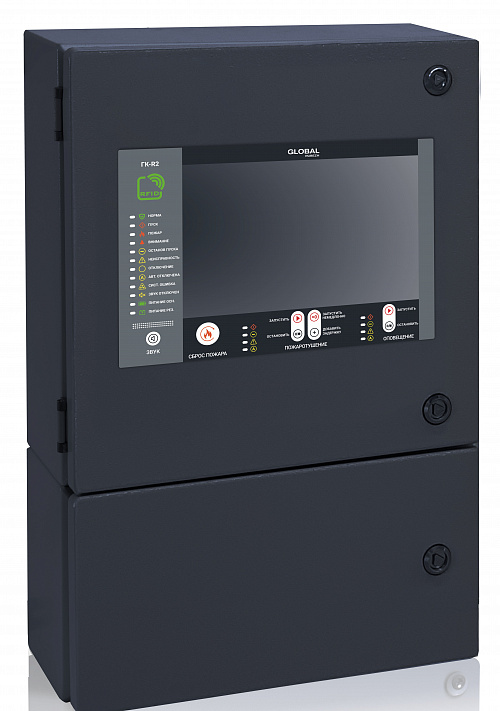

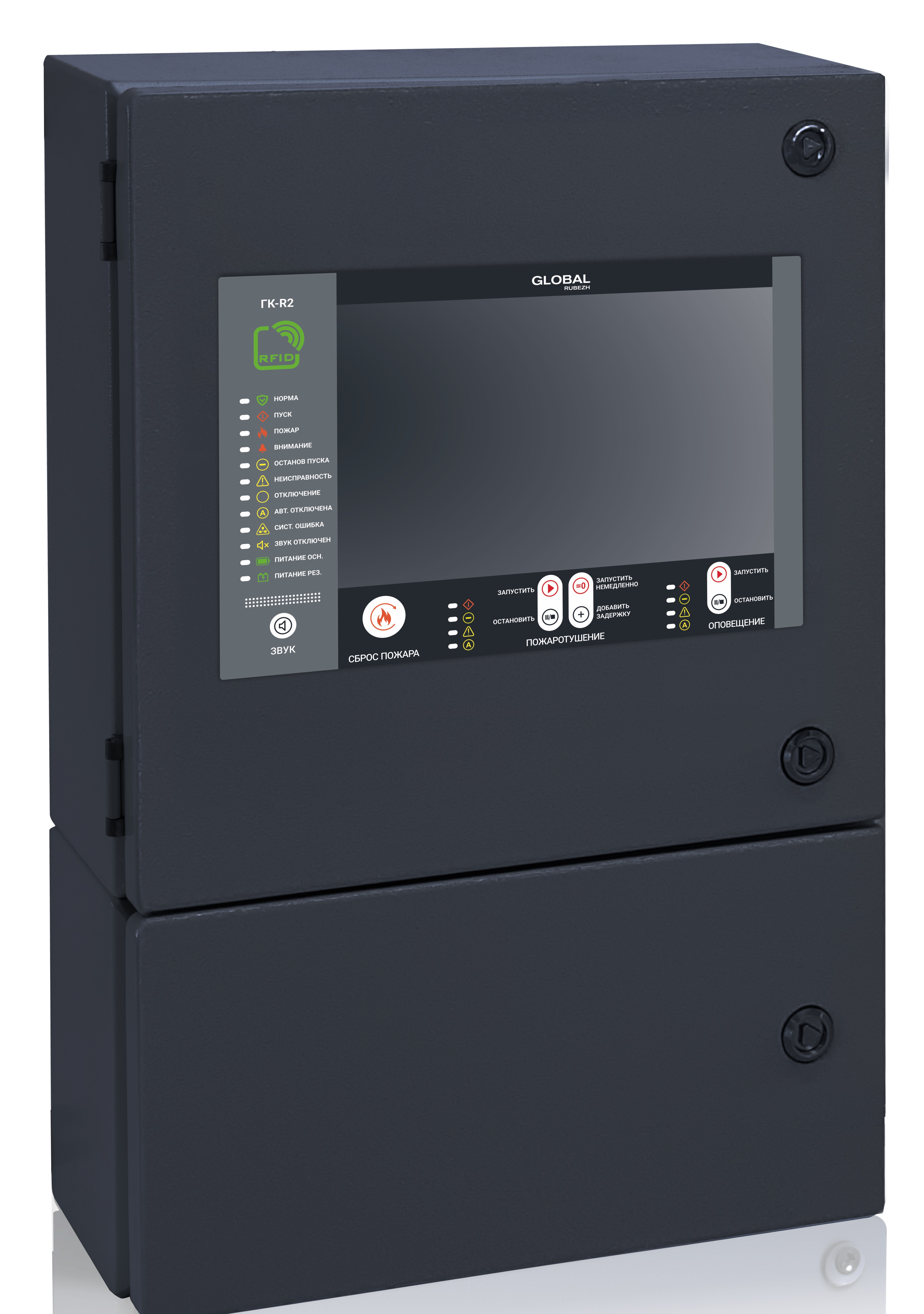

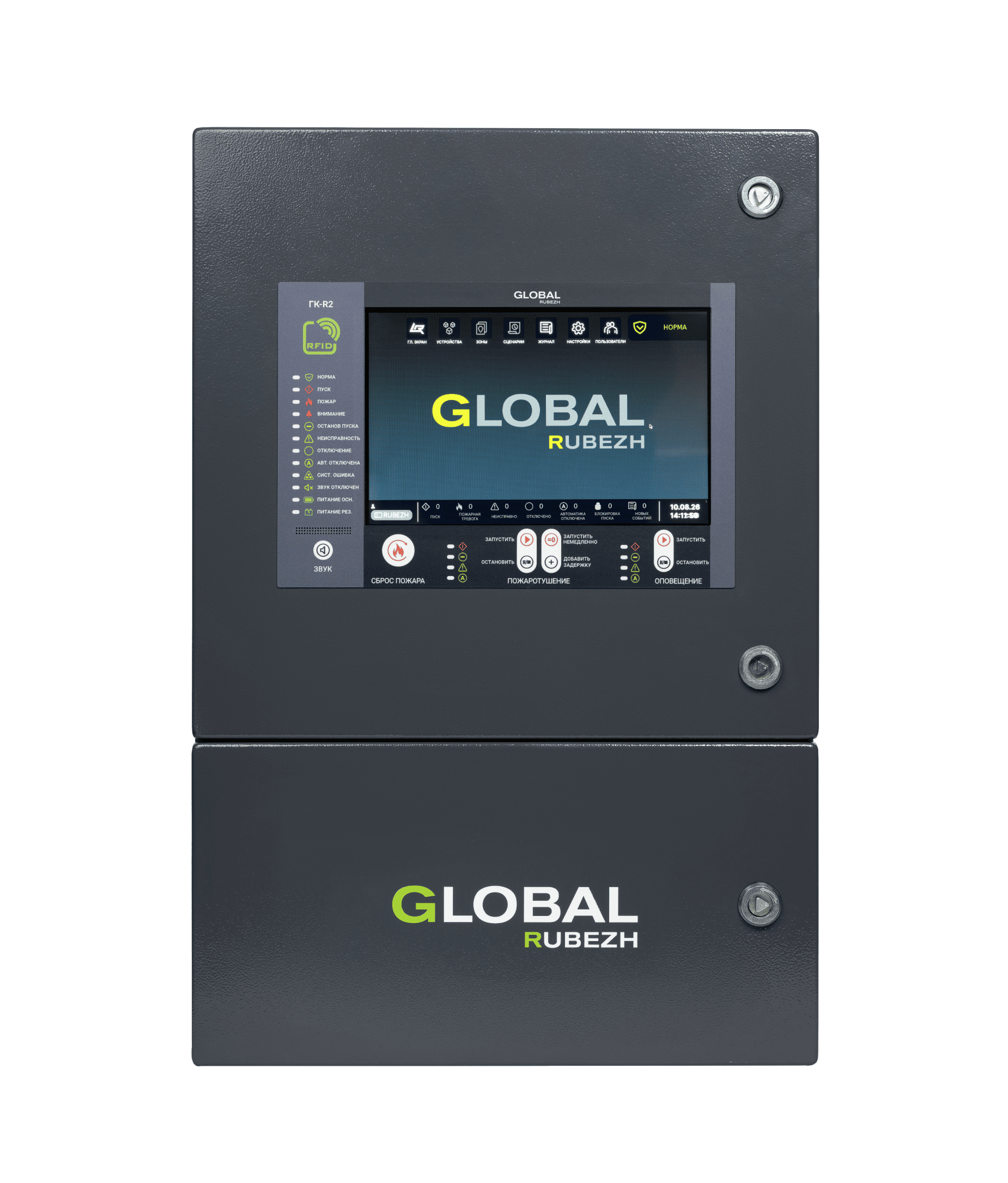

На лицевой панели ГК-R2 расположены следующие светодиодные индикаторы:
НОРМА - индикатор отсутствия условий для перехода ГК в состояние «Пуск», «Пожар», «Внимание», «Останов пуска», «Неисправность», «Отключение» и/или «Автоматика отключена»;
ПУСК - индикатор включения сценариев или адресных исполнительных устройств противопожарной защиты;
ПОЖАР - индикатор получении сигнала «Пожар» от пожарных зон;
ВНИМАНИЕ - индикатор получении сигнала «Внимание» от пожарных зон;
ОСТАНОВ ПУСКА - индикатор приостановки пуска сценария противопожарной защиты;
НЕИСПРАВНОСТЬ - индикатор неисправности, зафиксированной прибором при обрыве или коротком замыкании PFM, АЛС, при нарушении связи с подключенными по PFM приборами или компонентами, при неисправности АУ, при неисправности ГК;
ОТКЛЮЧЕНИЕ - индикатор отключения пожарных зон или адресных устройств;
АВТ. ОТКЛЮЧЕНА – индикатор состояния отключенной автоматики сценариев, блокировки пуска сценария противопожарной защиты; отключенной автоматики АУ;
СИСТ.ОШИБКА - индикатор аппаратной неисправности или ошибки в ПО;
ЗВУК ОТКЛЮЧЕН - индикатор отключения звуковой сигнализации в приборе;
ПИТАНИЕ ОСН – индикатор наличия питания по основному вводу;
ПИТАНИЕ РЕЗ - индикатор наличия питания по резервному вводу;
ПУСК ПОЖАРОТУШЕНИЕ – индикатор запуска сценариев пожаротушения или блоков модульного пожаротушения БМП-R2;
ОСТАНОВ ПУСКА ПОЖАРОТУШЕНИЕ - индикатор ручной приостановки пуска сценария пожаротушения;
НЕИСПРАВНОСТЬ ПОЖАРОТУШЕНИЕ - индикатор неисправности сценариев пожаротушения при неисправности АУ, либо потери связи с АУ, или неисправности БМП;
АВТ. ОТКЛЮЧЕНИЕ ПОЖАРОТУШЕНИЕ - индикатор отключения автоматики, блокировки сценария пожаротушения или БМП;
ПУСК ОПОВЕЩЕНИЕ - индикатор включения сценария оповещения или приборов управления оповещением GLOBAL SPM;
ОСТАНОВ ПУСКА ОПОВЕЩЕНИЕ – индикатор приостановки пуска сценария оповещения;
НЕИСПРАВНОСТЬ ОПОВЕЩЕНИЕ - индикатор неисправности адресного устройства управляемого сценария оповещения или неисправности GLOBAL SPM;
АВТ.ОТКЛЮЧЕНА ОПОВЕЩЕНИЕ - индикатор отключения автоматики при переводе в ручной режим работы сценариев оповещения, либо GLOBAL SPM, или перевод в состояние блокировки.
